Dans les domaines du développement logiciel et de la conception d'algorithmes, les organigrammes sont parmi les outils les plus classiques et intuitifs pour décrire la logique. Que vous soyez programmeur débutant ou ingénieur logiciel expérimenté, ils vous sont indispensables : utilisez-les pour structurer vos idées lors de la conception d'algorithmes, pour communiquer la logique lors des revues de code et pour faciliter la compréhension lors des démonstrations pédagogiques.
Qu'est-ce qu'un organigramme de programme ? Quels symboles standard utilise-t-il ? Comment créer un organigramme clair et standardisé ? Cet article explique de manière systématique les notions de base, la structure et des exemples de modèles d'organigrammes de programmes , vous permettant ainsi de maîtriser leur contenu.
Un organigramme est une représentation graphique des étapes d'exécution d'un algorithme ou d'un programme. Il utilise des symboles géométriques standardisés pour décrire l'ordre des opérations, les conditions de branchement, le contrôle des boucles et les entrées/sorties. Les organigrammes permettent de visualiser la logique complexe d'un code, facilitant ainsi l'identification des erreurs logiques et l'optimisation de sa structure.
Comparativement à d'autres outils de visualisation, les organigrammes occupent une place unique : plus intuitifs que le pseudocode et plus concis que les diagrammes d'activité UML, ils sont particulièrement adaptés pour esquisser rapidement une logique et présenter les processus clés. Ces diagrammes professionnels peuvent être facilement créés grâce à des outils comme ProcessOn, un outil de représentation graphique en ligne qui prend en charge différents types de diagrammes, tels que les organigrammes, les cartes mentales et les diagrammes UML, permettant ainsi aux utilisateurs d'organiser rapidement leurs idées, de visualiser des informations complexes et d'améliorer l'efficacité de leur communication.
Modèle de base d'organigramme de programme
Ce modèle illustre la logique typique d'un programme, notamment l'initialisation des variables, les instructions conditionnelles et les boucles, en présentant clairement les trois structures fondamentales d'un organigramme : a=0 correspond à l'opération d'initialisation exécutée séquentiellement ; b!=0 , a>b, etc., sont les nœuds de décision de branchement ; et la boucle suivant l'opération a illustre l'application des structures de boucle. Grâce à cette représentation visuelle, la logique du code, initialement abstraite, devient immédiatement compréhensible.

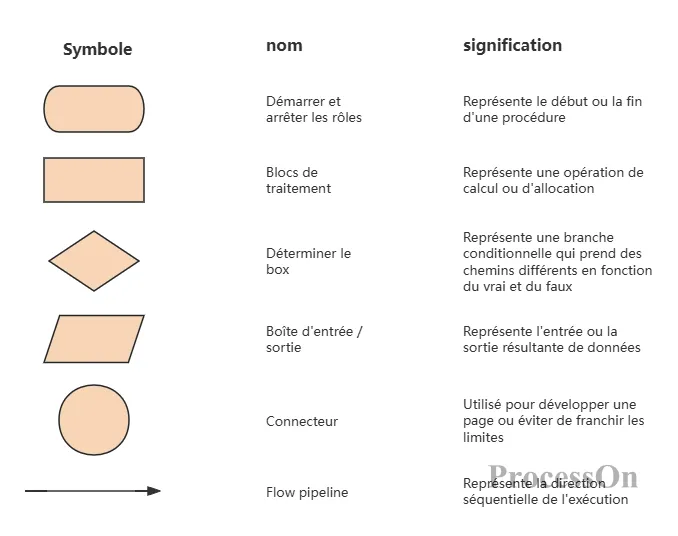

L’Organisation internationale de normalisation (ISO) et l’ANSI ont établi des symboles couramment utilisés pour les organigrammes. Voici quelques-uns des symboles les plus essentiels pour les organigrammes de processus :
De plus, des symboles de sous-routine (rectangles avec des lignes verticales à gauche et à droite) servent à appeler des sous-routines, et des symboles de commentaire (accolades) permettent d'ajouter des explications. La maîtrise de ces symboles permet de dessiner la plupart des organigrammes de programmes.
Toute logique de programme peut être composée de trois structures de base : la structure séquentielle, la structure de sélection et la structure de boucle.
Le code est exécuté séquentiellement selon son ordre d'écriture. Dans l'organigramme, il est représenté par une série de cases de traitement reliées par des flèches de haut en bas.
Exécuter différentes branches en fonction de conditions. Celles-ci incluent :
Branche unique (si) : Exécute une opération si la condition est vraie, sinon ignore.
Instruction à deux branches (if-else) : les affirmations vraies et fausses empruntent chacune un chemin différent.
Branches multiples (switch-case) : Plusieurs valeurs de condition correspondent à différentes opérations.
Dans l'organigramme, des boîtes de décision en forme de losange sont utilisées pour représenter les branches vraies, étiquetées « Oui » ou « Y », et les branches fausses sont étiquetées « Non » ou « N ».
Exécuter un bloc de code de manière répétée jusqu'à ce qu'une condition ne soit plus remplie. Comprend :
Boucle While : La condition est d'abord évaluée, puis le corps de la boucle est exécuté.
Boucle Do-while : le corps de la boucle est exécuté une fois avant que la condition ne soit évaluée.
Boucle de comptage (for) : Spécifie le nombre d’itérations.
Dans les organigrammes, les boucles sont généralement représentées par des boîtes de décision avec des lignes de retour.
Dans le processus de développement logiciel et de conception de systèmes, la valeur pratique des organigrammes de programme se manifeste à de nombreux égards. Il ne s'agit pas seulement d'un outil, mais aussi d'une approche et d'un langage de communication.
Tout d'abord, les organigrammes sont un outil important pour clarifier les processus de réflexion. Avant d'écrire du code, l'élaboration d'un organigramme aide les développeurs à clarifier les relations logiques et à éviter les confusions ou les omissions. En particulier, lorsqu'il s'agit de logiques métier complexes, les organigrammes permettent aux développeurs d'examiner l'ensemble du processus dans sa globalité et d'identifier en amont les éventuels défauts logiques.
Deuxièmement, les organigrammes servent de langage commun pour la collaboration au sein des équipes. Dans les projets collaboratifs, les membres aux rôles différents (chefs de produit, développeurs, ingénieurs de test, etc.) peuvent rapidement comprendre le raisonnement des uns et des autres grâce aux organigrammes, ce qui réduit les coûts de communication. Les chefs de produit peuvent les utiliser pour exprimer la logique des exigences, les développeurs pour illustrer les solutions d'implémentation et les ingénieurs de test pour concevoir des cas de test à partir de ces organigrammes.
Troisièmement, les organigrammes constituent un moyen efficace de préserver et de transmettre les connaissances. Pour les systèmes complexes ou les processus métier, ils peuvent servir de documentation, aidant ainsi les nouveaux membres à comprendre rapidement la logique du système. Lors d'un transfert de projet ou d'un changement de personnel, les organigrammes permettent aux nouveaux arrivants de se familiariser rapidement avec le système, réduisant ainsi les coûts d'apprentissage.
De plus, les organigrammes jouent un rôle crucial dans les phases de débogage et d'optimisation. En cas de bogue, les développeurs peuvent s'y référer pour résoudre le problème étape par étape et le localiser rapidement. Lors de l'optimisation des performances, ils aident à identifier les goulots d'étranglement et à trouver des pistes d'optimisation.

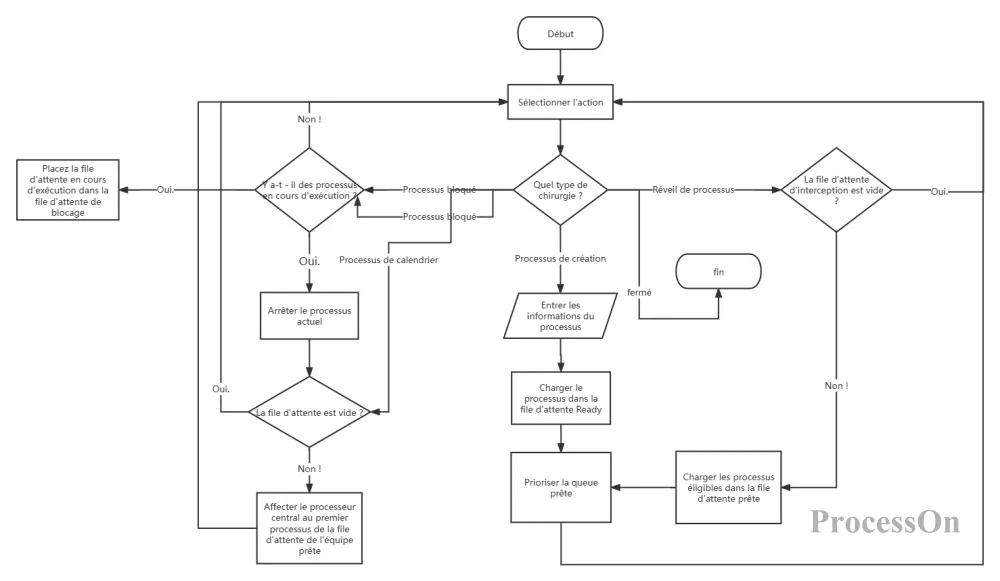

Organigramme du programme de gestion des processus
Ce diagramme de flux de gestion des processus illustre l'importance des organigrammes de programmes dans la conception de systèmes complexes. Grâce à des structures de branchement et de boucle claires, il visualise des opérations complexes telles que la création, le démarrage et la planification des processus, permettant ainsi aux membres de l'équipe de comprendre rapidement la logique de l'ensemble du système de gestion des processus. Dans les projets concrets, de tels organigrammes peuvent constituer un élément essentiel de la documentation de conception du système, guidant les efforts de développement, de test et de maintenance.
En tant qu'outil de visualisation, les organigrammes de programmes présentent des avantages uniques, mais aussi certaines limites. Comprendre ces caractéristiques nous permettra de les utiliser à bon escient dans notre travail.
Les principaux avantages des organigrammes de programmes sont les suivants :
Intuitif et facile à comprendre : grâce à des symboles graphiques standardisés, même le personnel non technique peut rapidement comprendre la logique du processus, réduisant ainsi le seuil de communication.
Logique claire : Elle oblige les développeurs à organiser une structure logique claire afin d’éviter un code désordonné ou redondant.
Facile à modifier : Lorsque les exigences changent, l'organigramme peut être rapidement modifié, ce qui aide les développeurs à évaluer l'impact des changements sur l'ensemble du processus.
Grande polyvalence : Elle s'applique à divers domaines et scénarios, des processus métier simples aux conceptions de systèmes complexes.
Cependant, les organigrammes de programmes présentent également certaines limites :
Représentation difficile des systèmes complexes : pour les systèmes complexes comportant de nombreuses branches et boucles, les organigrammes peuvent devenir trop volumineux et complexes, ce qui réduit leur lisibilité.
Manque de détails : les organigrammes montrent principalement la structure logique, mais ne peuvent pas refléter les détails spécifiques d’implémentation du code, tels que les types de variables et la complexité de l’algorithme.
Coûts de maintenance élevés : Lorsque le système évolue fréquemment, l'organigramme doit être mis à jour de manière synchrone, sinon il se déconnectera du code réel et perdra sa valeur de référence.
Limites potentielles de la réflexion : Une dépendance excessive aux organigrammes peut limiter la pensée créative des développeurs, notamment dans les scénarios exigeant de la flexibilité.
En pratique, il est nécessaire de choisir les outils appropriés en fonction du contexte. Pour les processus simples ou les scénarios nécessitant une communication rapide, les organigrammes sont la solution idéale ; pour les systèmes complexes, il peut être nécessaire de les combiner avec d’autres outils tels que les diagrammes UML et les diagrammes d’architecture ; enfin, pour les scénarios exigeant l’affichage de détails de code, le pseudocode ou les commentaires peuvent s’avérer plus pertinents.
Organigramme d'un programme de jeu d'échecs
Ce diagramme de flux de jeu de société illustre les avantages des diagrammes de flux dans des scénarios simples : une logique claire, une approche intuitive et une compréhension aisée, permettant même aux personnes sans expérience en programmation de saisir rapidement les mécanismes du jeu. Cependant, pour des systèmes de jeu plus complexes, incluant des algorithmes d'IA et des interactions multijoueurs, les diagrammes de flux simples s'avèrent insuffisants et nécessitent l'utilisation d'autres outils pour présenter davantage de détails.
Les organigrammes de programmes constituent une compétence fondamentale pour les programmeurs et un langage de communication indispensable en génie logiciel. Leur maîtrise vous permettra d'exprimer la logique plus clairement, de collaborer plus efficacement et de concevoir des programmes avec plus d'élégance.
Ouvrez ProcessOn et créez votre premier organigramme. Qu'il s'agisse du tri à bulles, de la tour de Hanoï récursive ou de la logique métier que vous développez, un ou deux diagrammes suffisent pour tout clarifier. Faites des organigrammes un outil précieux pour vos programmes !
