En el desarrollo de software y el diseño de algoritmos, los diagramas de flujo son una de las herramientas más clásicas e intuitivas para describir la lógica. Tanto si eres un programador principiante como un ingeniero de software experimentado, son imprescindibles: úsalos para organizar tus ideas al diseñar algoritmos, para comunicar la lógica durante las revisiones de código y para facilitar la comprensión en las demostraciones didácticas.
¿Qué es un diagrama de flujo de programa? ¿Qué símbolos estándar contiene? ¿Cómo se dibuja un diagrama de flujo claro y estandarizado? Este artículo explicará sistemáticamente los conocimientos básicos, la estructura y ejemplos de plantillas de diagramas de flujo de programa , lo que le permitirá dominar su contenido.
Un diagrama de flujo es una representación gráfica de los pasos de ejecución de un algoritmo o programa. Utiliza símbolos geométricos estandarizados para describir el orden de las operaciones, las condiciones de ramificación, el control de bucles y las entradas/salidas. Los diagramas de flujo permiten visualizar la lógica compleja del código, facilitando la identificación de errores lógicos y la optimización de su estructura.
En comparación con otras herramientas de visualización, los diagramas de flujo tienen una posición única: son más intuitivos que el pseudocódigo y más concisos que los diagramas de actividad UML, lo que los hace especialmente adecuados para esbozar rápidamente la lógica y mostrar los procesos clave. Estos diagramas profesionales se pueden crear fácilmente con herramientas como ProcessOn, una herramienta de representación gráfica en línea que admite varios tipos de diagramas, como diagramas de flujo, mapas mentales y diagramas UML, lo que ayuda a los usuarios a organizar rápidamente sus ideas, visualizar información compleja y mejorar la eficiencia de la comunicación.
Plantilla básica de diagrama de flujo del programa
Esta plantilla muestra la lógica típica de un programa, incluyendo la inicialización de variables, sentencias condicionales y operaciones de bucle, ilustrando claramente las tres estructuras básicas de un diagrama de flujo de programa: a=0 representa la operación de inicialización ejecutada secuencialmente; b!=0 , a>b, etc., son nodos de decisión de bifurcación; y el bucle posterior a la operación a demuestra la aplicación de estructuras de bucle. Mediante esta representación visual, la lógica del código, originalmente abstracta, se hace fácilmente evidente.

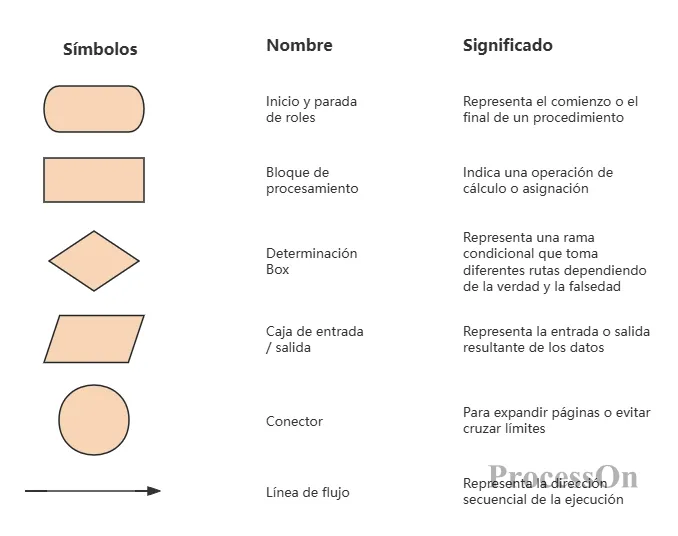

La Organización Internacional de Normalización (ISO) y ANSI han establecido símbolos de uso común para los diagramas de flujo. A continuación se muestran algunos de los símbolos más importantes para los diagramas de flujo de procesos:
Además, existen símbolos de subrutina (preprocesados) (rectángulos con líneas verticales a la izquierda y a la derecha) que se utilizan para llamar a las subrutinas, y símbolos de comentario (llaves) que se utilizan para añadir explicaciones. Dominar estos símbolos permite dibujar la mayoría de los diagramas de flujo de programas.
La lógica de cualquier programa puede estar compuesta por tres estructuras básicas: estructura secuencial, estructura de selección y estructura de bucle.
El código se ejecuta secuencialmente según su orden de escritura. En el diagrama de flujo, se representa mediante una serie de cuadros de procesamiento conectados por flechas de arriba abajo.
Ejecutar diferentes ramas en función de ciertas condiciones. Estas incluyen:
Rama única (if): Ejecuta una operación si la condición es verdadera, de lo contrario, omítela.
Estructura de dos ramas (if-else): Las afirmaciones verdaderas y falsas toman cada una un camino diferente.
Múltiples ramas (switch-case): Múltiples valores de condición corresponden a diferentes operaciones.
En el diagrama de flujo, las cajas de decisión en forma de diamante se utilizan para representar las ramas verdaderas, etiquetadas como "Sí" o "Y", y las ramas falsas se etiquetan como "No" o "N".
Ejecutar repetidamente un bloque de código hasta que una condición deje de cumplirse. Incluye:
Bucle While: Primero se evalúa la condición y luego se ejecuta el cuerpo del bucle.
Bucle do-while: El cuerpo del bucle se ejecuta una vez antes de que se evalúe la condición.
Bucle de conteo (for): Especifica el número de iteraciones.
En los diagramas de flujo, los bucles suelen representarse mediante cuadros de decisión con líneas de retorno.
En el proceso de desarrollo de software y diseño de sistemas, el valor práctico de los diagramas de flujo de programas se refleja en muchos aspectos. No son solo una herramienta, sino también una forma de pensar y un lenguaje de comunicación.
En primer lugar, los diagramas de flujo son una herramienta importante para clarificar los procesos de pensamiento. Antes de escribir código, dibujar un diagrama de flujo ayuda a los desarrolladores a clarificar las relaciones lógicas y evitar confusiones u omisiones. Especialmente al trabajar con lógica empresarial compleja, los diagramas de flujo permiten a los desarrolladores examinar todo el proceso desde una perspectiva global e identificar posibles fallos lógicos con antelación.
En segundo lugar, los diagramas de flujo sirven como un "lenguaje común" para la colaboración en equipo. En proyectos colaborativos, los miembros con diferentes roles (como gerentes de producto, desarrolladores e ingenieros de pruebas) pueden comprender rápidamente el razonamiento de los demás mediante diagramas de flujo, lo que reduce los costos de comunicación. Los gerentes de producto pueden usar diagramas de flujo para expresar la lógica de los requisitos, los desarrolladores para demostrar soluciones de implementación y los ingenieros de pruebas para diseñar casos de prueba basados en ellos.
En tercer lugar, los diagramas de flujo son una forma eficaz de preservar y transmitir el conocimiento. Para sistemas o procesos empresariales complejos, pueden formar parte de la documentación, ayudando a los nuevos miembros a comprender rápidamente la lógica del sistema. Durante la transferencia de proyectos o los cambios de personal, los diagramas de flujo permiten que los nuevos miembros se integren rápidamente, reduciendo los costos de aprendizaje.
Además, los diagramas de flujo de programas desempeñan un papel crucial en las fases de depuración y optimización. Cuando se producen errores, los desarrolladores pueden consultar los diagramas de flujo para solucionarlos paso a paso y localizar rápidamente el problema. Durante la fase de optimización del rendimiento, los diagramas de flujo ayudan a los desarrolladores a identificar cuellos de botella en el proceso y a encontrar soluciones para su optimización.
Diagrama de flujo del programa de gestión de procesos

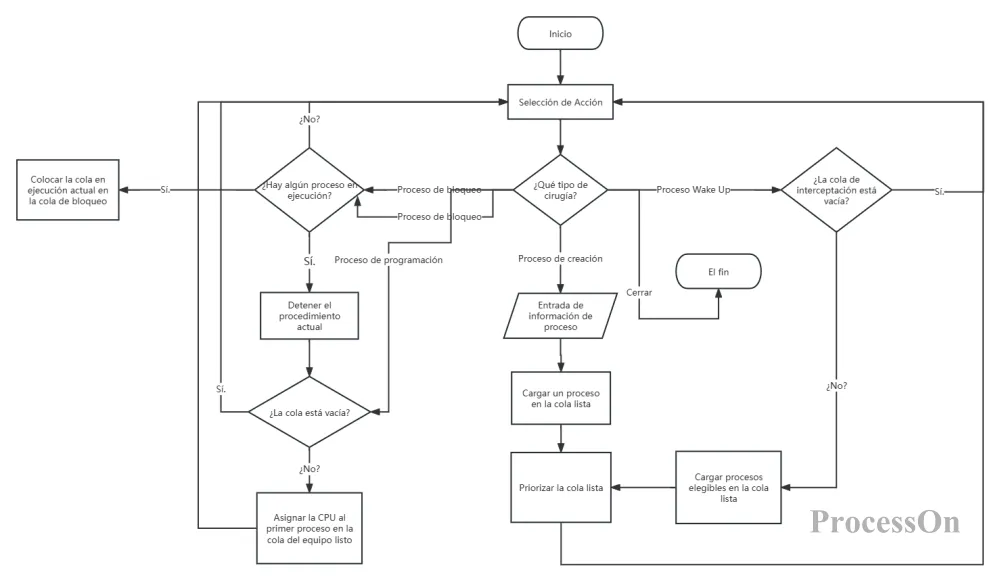

Este diagrama de flujo de gestión de procesos demuestra el valor de los diagramas de flujo de programas en el diseño de sistemas complejos. Mediante estructuras claras de ramificación y bucles, visualiza operaciones complejas como la creación, activación y programación de procesos, lo que permite a los miembros del equipo comprender rápidamente la lógica de todo el sistema de gestión de procesos. En proyectos reales, estos diagramas de flujo pueden ser una parte fundamental de la documentación de diseño del sistema, guiando las actividades de desarrollo, pruebas y mantenimiento.
Como herramienta de visualización, los diagramas de flujo de programas ofrecen ventajas únicas, pero también ciertas limitaciones. Comprender estas características nos ayudará a utilizarlos adecuadamente en nuestro trabajo.
Las principales ventajas de los diagramas de flujo de programas incluyen:
Intuitivo y fácil de entender : gracias a los símbolos gráficos estandarizados, incluso el personal no técnico puede comprender rápidamente la lógica del proceso, lo que reduce las barreras de comunicación.
Lógica clara : Obliga a los desarrolladores a organizar una estructura lógica clara para evitar código desordenado o redundante.
Fácil de modificar : Cuando cambian los requisitos, el diagrama de flujo se puede modificar rápidamente, lo que ayuda a los desarrolladores a evaluar el impacto de los cambios en todo el proceso.
Gran versatilidad : Es aplicable a diversos campos y escenarios, desde procesos empresariales sencillos hasta diseños de sistemas complejos.
Sin embargo, los diagramas de flujo de programas también tienen algunas limitaciones:
Dificultad para representar sistemas complejos : En el caso de sistemas complejos con muchas ramificaciones y bucles, los diagramas de flujo pueden volverse demasiado grandes y complejos, lo que reduce su legibilidad.
Falta de detalle : Los diagramas de flujo muestran principalmente la estructura lógica, pero no pueden reflejar los detalles específicos de la implementación del código, como los tipos de variables y la complejidad del algoritmo.
Altos costos de mantenimiento : Cuando el sistema cambia con frecuencia, el diagrama de flujo debe actualizarse de forma síncrona; de lo contrario, se desconectará del código real y perderá su valor de referencia.
Posibles limitaciones en el pensamiento : La dependencia excesiva de los diagramas de flujo puede limitar el pensamiento creativo de los desarrolladores, especialmente en escenarios que requieren flexibilidad.
En aplicaciones prácticas, debemos elegir las herramientas adecuadas según el escenario específico. Para procesos sencillos o situaciones que requieren una comunicación rápida, los diagramas de flujo de programas son la mejor opción; para diseños de sistemas complejos, puede ser necesario combinarlos con otras herramientas como diagramas UML y diagramas de arquitectura; y para situaciones que requieren mostrar detalles del código, el pseudocódigo o los comentarios pueden ser más apropiados.
Diagrama de flujo de un programa de juego de ajedrez
Este diagrama de flujo de un juego de mesa demuestra las ventajas de los diagramas de flujo en escenarios sencillos: lógica clara, intuitivo y fácil de entender, lo que permite incluso a quienes no tienen experiencia en programación comprender rápidamente la mecánica del juego. Sin embargo, para sistemas de juego más complejos, que incluyen algoritmos de IA e interacciones multijugador, los diagramas de flujo simples resultan insuficientes, requiriendo el uso de otras herramientas para mostrar más detalles.
Los diagramas de flujo de programas son una habilidad fundamental para los programadores y un lenguaje de comunicación indispensable en la ingeniería de software. Dominarlos te permitirá expresar la lógica con mayor claridad, colaborar de forma más eficiente y diseñar programas con mayor elegancia.
Ahora, abre ProcessOn y crea tu primer diagrama de flujo. Ya sea el algoritmo de ordenación de burbuja, la Torre de Hanoi recursiva o la lógica de negocio que estés desarrollando, todo se puede visualizar con claridad con solo uno o dos diagramas. ¡Deja que los diagramas de flujo se conviertan en una herramienta poderosa en tu caja de herramientas de programación!
