在軟體開發和演算法設計領域，程式流程圖（Program Flowchart）是最經典、最直觀的邏輯描述工具之一。無論你是剛入門的程式設計初學者，還是經驗豐富的軟體工程師，都離不開它：設計演算法時用它梳理思路，程式碼審查時用它溝通邏輯，教學簡報時用它降低理解門檻。
那麼，什麼是程序流程圖呢？它包含哪些標準符號？如何繪製一張清晰、規範的流程圖？本文將為你係統講解程式流程圖的基礎、基本架構、範本案例等，讓你係統掌握程式流程圖的內容。
程式流程圖是一種以圖形方式表示演算法或程式執行步驟的圖示。它使用規定的幾何符號來描述操作的順序、分支條件、循環控制以及輸入輸出等。透過流程圖，我們可以將一段複雜的程式碼邏輯「視覺化」，從而更容易發現邏輯錯誤、最佳化結構。
與其他視覺化工具相比，程式流程圖有其獨特的定位：它比偽程式碼更直觀，比UML活動圖更簡潔，特別適合快速梳理邏輯和展示核心流程。這些專業的圖表可以透過ProcessOn等工具輕鬆創建，ProcessOn是一個線上圖形化表達工具，支援流程圖、心智圖、UML圖等多種圖表類型，能幫助使用者快速梳理思路、可視化複雜資訊、提升溝通效率。
這個範本展示了一個包含變數初始化、條件判斷和循環操作的典型程式邏輯，清楚地體現了程式流程圖的三大基本結構： a=0是順序執行的初始化操作， b!=0 、 a>b等是分支判斷節點，而操作a後的自迴圈則展示了循環結構的應用。透過這樣的視覺化表達，原本抽象的程式碼邏輯變得一目了然。

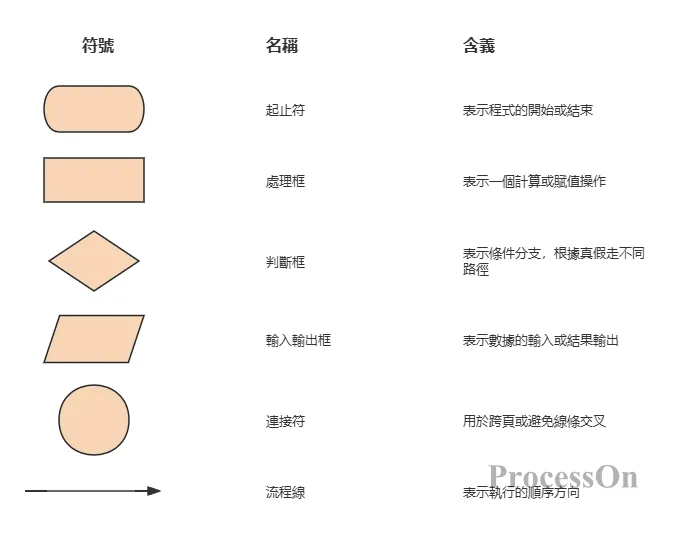

國際標準化組織（ISO）和ANSI 制定了流程圖的常用符號。以下是程式流程圖中最核心的幾個符號：
除此之外，還有子流程（預定處理）符號（矩形左右加豎線）用於呼叫子程序，註解符（花括號）用於新增說明。掌握這些符號，就可以繪製絕大多數程式流程圖。
任何程序邏輯都可以用三種基本結構組合而成：順序結構、選擇結構、循環結構。
依照程式碼書寫順序依序執行。流程圖中表現為一系列處理框從上到下箭頭連接。
根據條件判斷執行不同分支。包括：
單分支（if）：條件為真時執行某操作，否則跳過。
雙分支（if-else）：真假各走一路。
多重分支（switch-case）：多個條件值對應不同操作。
流程圖中以菱形判斷框表示，真分支標「是」或「Y」，假分支標「否」或「N」。
重複執行一段程式碼，直到條件不滿足。包含：
當型迴圈（while）：先判斷條件，再執行迴圈體。
直到型迴圈（do-while）：先執行一次迴圈體，再判斷條件。
計數循環（for）：指定循環次數。
在流程圖中，循環通常以判斷框加回流線表示。
在軟體開發和系統設計過程中，程式流程圖的實際價值體現在多個方面，它不僅是一種工具，更是一種思考方式和溝通語言。
首先，程序流程圖是梳理思路的重要工具。在編寫程式碼之前，透過繪製流程圖可以幫助開發者理清邏輯關係，避免出現邏輯混亂或遺漏。特別是在處理複雜業務邏輯時，流程圖能讓開發者從全局視角審視整個流程，事先發現潛在的邏輯漏洞。
其次，程式流程圖是團隊協作的「通用語言」。在多人協作的專案中，不同角色的成員（如產品經理、開發者、測試工程師）可以透過流程圖快速理解彼此的思路，減少溝通成本。產品經理可以用流程圖表達需求邏輯，開發者可以用流程圖展示實作方案，測試工程師則可以根據流程圖設計測試案例。
第三，程序流程圖是知識沉澱與傳承的有效方式。對於複雜的系統或業務流程，流程圖可以作為文件的一部分，幫助新成員快速了解系統邏輯。當專案交接或人員變動時，流程圖能讓新成員快速上手，減少學習成本。
此外，程式流程圖在調試和最佳化階段也發揮著重要作用。當程式出現bug時，開發者可以對照流程圖逐步排除，快速定位問題所在。在效能最佳化階段，流程圖能幫助開發者辨識流程中的瓶頸，找到最佳化的方向。

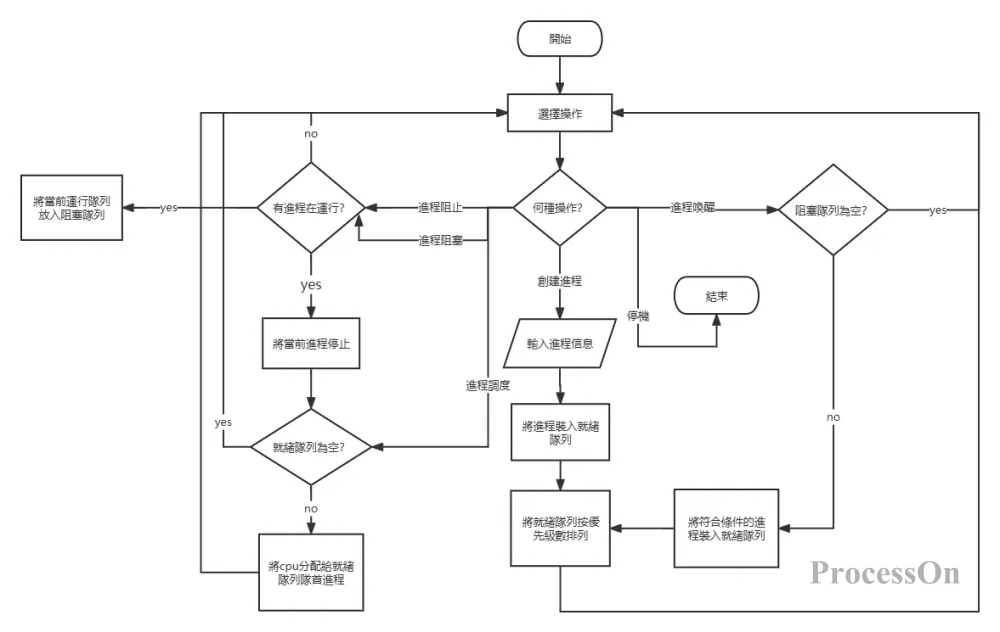

這個流程管理流程圖展示了程式流程圖在複雜系統設計中的價值。透過清晰的分支和循環結構，將進程創建、喚醒、調度等複雜操作視覺化，讓團隊成員快速理解整個進程管理系統的邏輯。在實際專案中，這樣的流程圖可以作為系統設計文件的核心部分，指導開發、測試和維運工作。
作為一種視覺化工具，程序流程圖有其獨特的優勢，但也存在一定的局限性，了解這些特點有助於我們在實際工作中合理使用。
程序流程圖的主要優點包括：
直覺易懂：透過標準化的圖形符號，即使是非技術人員也能快速理解流程邏輯，降低了溝通門檻。
邏輯清晰：強制開發者梳理清晰的邏輯結構，避免混亂或冗餘的程式碼。
方便修改：當需求改變時，流程圖可以快速修改，幫助開發者評估變化對整個流程的影響。
通用性強：適用於各種領域和場景，從簡單的業務流程到複雜的系統設計都能使用。
然而，程序流程圖也存在一些限制：
難以展示複雜系統：對於包含大量分支和循環的複雜系統，流程圖可能會變得過於龐大和複雜，反而降低了可讀性。
缺乏細節：流程圖主要展示邏輯結構，無法反映程式碼的具體實作細節，如變數類型、演算法複雜度等。
維護成本高：當系統經常變更時，流程圖需要同步更新，否則會與實際程式碼脫節，失去參考價值。
可能限制思維：過度依賴流程圖可能會限制開發者的創造性思維，特別是在需要靈活應變的場景中。
在實際應用中，我們需要根據具體場景選擇合適的工具。對於簡單的流程或需要快速溝通的場景，程式流程圖是最佳選擇；對於複雜的系統設計，可能需要結合UML圖、架構圖等其他工具；而對於需要展示程式碼細節的場景，偽代碼或註解可能更合適。
這個棋類遊戲流程圖展示了程式流程圖在簡單場景中的優勢：邏輯清晰、直觀易懂，即使是沒有程式設計經驗的人也能快速理解遊戲的運作機制。但如果是更複雜的遊戲系統，包含AI演算法、多人互動等功能，單純的流程圖就無法滿足需求，需要結合其他工具來展示更多細節。
程式流程圖是程式設計師的基本功，也是軟體工程中不可或缺的溝通語言。掌握它，你將能夠更清晰地表達邏輯、更有效率地協作、更優雅地設計程式。
現在，就開啟ProcessOn ，建立你的第一張程式流程圖吧。無論是冒泡排序、遞歸的漢諾塔，還是你正在編寫的業務邏輯，都可以透過一兩張圖變得一目了然。讓流程圖成為你程式設計工具箱中的利器！
