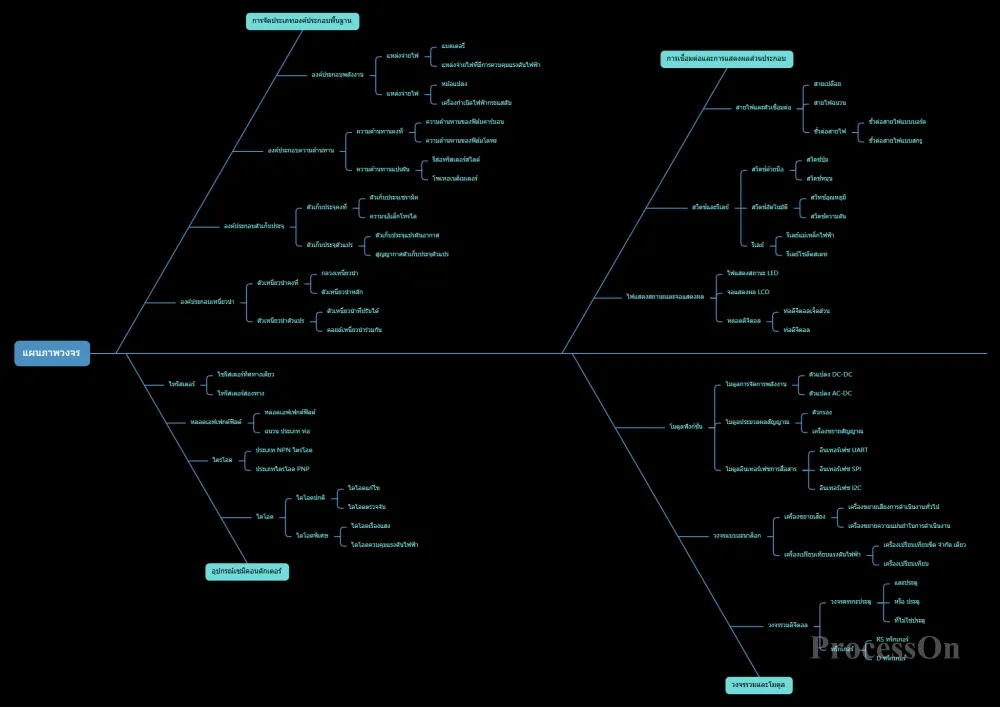

แผนผังวงจรใช้สัญลักษณ์และเส้นเฉพาะเพื่ออธิบายวิธีการเชื่อมต่อและหลักการทำงานของแต่ละส่วนประกอบในวงจรอย่างแม่นยำ ใน ยุคที่วิทยาศาสตร์และเทคโนโลยีสมัยใหม่พัฒนาอย่างรวดเร็ว พวกมันมีบทบาท สำคัญ ในฐานะเครื่องมือสำคัญในสาขาเทคโนโลยีอิเล็กทรอนิกส์ บทความนี้จะแนะนำแผนผังวงจรอย่างครอบคลุมผ่านการกำหนดแผนผังวงจร องค์ประกอบของส่วนประกอบ เครื่องมือการผลิต ฯลฯ
แผนผังวงจรคือไดอะแกรมที่ใช้สัญลักษณ์กราฟิกและเส้นเพื่อแสดงการเชื่อมต่อวงจร โดยใช้สัญลักษณ์เฉพาะและการรวมเส้น แสดงให้เห็นอย่างชัดเจนว่าส่วนประกอบอิเล็กทรอนิกส์เชื่อมต่อกันอย่างไร การไหลของกระแสไฟฟ้า และหลักการทำงานของวงจร
แผนผังวงจรสามารถแบ่งออกได้เป็นหลายประเภท เช่น แผนผังวงจร แผนผังสายไฟ และแผนผังการประกอบ แผนผังส่วนใหญ่ใช้เพื่อแสดงหลักการทำงานและการไหลของสัญญาณของวงจร โดยปกติแล้วจะไม่พิจารณาเค้าโครงทางกายภาพจริง ผังสายไฟมุ่งเน้นไปที่การแสดงการเดินสายของวงจรบนแผงวงจรจริง และภาพวาดการประกอบใช้เพื่อเป็นแนวทางกระบวนการประกอบอุปกรณ์อิเล็กทรอนิกส์

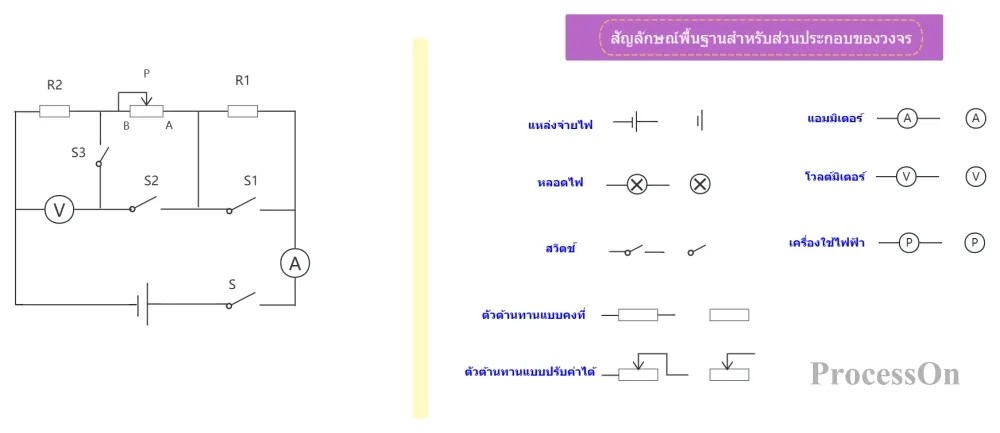

สัญลักษณ์ส่วนประกอบอิเล็กทรอนิกส์เป็นส่วนประกอบพื้นฐานที่สุดของแผนผังวงจร ส่วนประกอบอิเล็กทรอนิกส์แต่ละชิ้นจะมีสัญลักษณ์เฉพาะของตัวเอง ซึ่งใช้แทนฟังก์ชันและลักษณะเฉพาะของส่วนประกอบในวงจร สัญลักษณ์ส่วนประกอบอิเล็กทรอนิกส์ทั่วไปได้แก่ ตัวต้านทาน ตัวเก็บประจุ ตัวเหนี่ยวนำ ไดโอด ทรานซิสเตอร์ วงจรรวม ฯลฯ
สายเชื่อมต่อใช้สำหรับเชื่อมต่อสัญลักษณ์ส่วนประกอบอิเล็กทรอนิกส์เพื่อระบุการเชื่อมต่อทางไฟฟ้าระหว่างส่วนประกอบอิเล็กทรอนิกส์
เส้นทึบ
ระบุการเชื่อมต่อทางไฟฟ้า อาจมีลูกศรเพื่อระบุทิศทางการไหลของกระแสไฟฟ้า (เช่น เอาต์พุตแหล่งจ่ายไฟ)
การประมวลผลแบบข้ามสาย:
ไม่มีจุดสีดำที่จุดตัด: ไม่เชื่อมต่อกัน (เช่น เส้นสองเส้นที่ตัดกันในแนวตั้ง)
จุดสีดำที่จุดตัด: การเชื่อมต่อ (เช่น ทางแยกแบบ T)
เส้นประ
แสดงถึงการเชื่อมต่อที่ไม่ใช่ทางไฟฟ้า เช่น การเชื่อมโยงทางกลไก (เช่น การเชื่อมต่อทางกายภาพของสวิตช์) ความสัมพันธ์การควบคุม (เช่น พินไมโครคอนโทรลเลอร์ที่ควบคุมรีเลย์)
รสบัส
ใช้เส้นหนาหรือขนานเพื่อแสดงเส้นสัญญาณหลายเส้น (เช่น บัสข้อมูลและบัสที่อยู่) เพื่อลดความซับซ้อนของวงจร
แหล่งจ่ายไฟคือแหล่งพลังงานที่วงจรใช้ในการทำงาน โดยปกติจะแสดงเป็นวงกลมหรือสี่เหลี่ยมผืนผ้า โดยมีค่าแรงดันไฟฟ้าและขั้วของแหล่งจ่ายไฟระบุไว้ กราวด์คือจุดศักย์อ้างอิงในวงจรและโดยปกติจะแสดงด้วยสัญลักษณ์สามเหลี่ยมหรือกราวด์
ในแผนผังวงจร สัญลักษณ์ไฟฟ้าและกราวด์มักจะอยู่ที่ขอบของภาพวาดหรือในตำแหน่งเฉพาะเพื่อให้ระบุและเชื่อมต่อได้ง่าย
ป้ายกำกับและคำอธิบายประกอบเป็นส่วนประกอบสำคัญของแผนผังวงจร และใช้เพื่อแสดงข้อมูล เช่น พารามิเตอร์ โมเดล ฟังก์ชันของส่วนประกอบอิเล็กทรอนิกส์ และหลักการทำงานของวงจร เครื่องหมายและคำอธิบายสามารถแสดงในรูปแบบของข้อความ ตัวเลข สัญลักษณ์ ฯลฯ และโดยปกติจะอยู่ใกล้กับสัญลักษณ์ส่วนประกอบอิเล็กทรอนิกส์หรือในพื้นที่ว่างของภาพวาด
ตัวอย่างเช่น การติดฉลากตัวต้านทานอาจรวมถึงข้อมูล เช่น ค่าความต้านทาน กำลังไฟ และความแม่นยำ การติดฉลากตัวเก็บประจุอาจรวมถึงข้อมูล เช่น ค่าความจุ แรงดันไฟฟ้าที่ทนทาน และขั้ว ในเวลาเดียวกันสามารถเพิ่มคำอธิบายลงในแผนผังวงจรเพื่ออธิบายหลักการทำงาน ฟังก์ชันพิเศษ หรือข้อควรระวังของวงจรได้
แผนผังวงจรเป็นเครื่องมือสำคัญในการออกแบบอุปกรณ์อิเล็กทรอนิกส์ นักออกแบบสามารถวางแผนโครงสร้างวงจรและฟังก์ชันของอุปกรณ์อิเล็กทรอนิกส์ได้โดยการวาดแผนผังวงจร เลือกส่วนประกอบอิเล็กทรอนิกส์ที่เหมาะสม และกำหนดวิธีการเชื่อมต่อส่วนประกอบเหล่านั้น แผนผังยังสามารถช่วยให้ผู้ออกแบบจำลองและแก้ไขวงจรเพื่อให้แน่ใจถึงประสิทธิภาพและความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์
สำหรับบุคลากรบำรุงรักษาอุปกรณ์อิเล็กทรอนิกส์ แผนผังวงจรไฟฟ้าถือเป็นพื้นฐานสำคัญในการวินิจฉัยและซ่อมแซมข้อบกพร่อง โดยการวิเคราะห์แผนผังวงจร เจ้าหน้าที่บำรุงรักษาสามารถเข้าใจโครงสร้างวงจรและหลักการทำงานของอุปกรณ์อิเล็กทรอนิกส์ กำหนดตำแหน่งและสาเหตุของความผิดพลาด และดำเนินมาตรการบำรุงรักษาที่เหมาะสม
แผนผังวงจรเป็นเครื่องมือสำคัญสำหรับการสอนและการเรียนรู้เกี่ยวกับอิเล็กทรอนิกส์ ครูสามารถสอนนักเรียนเกี่ยวกับแนวคิดพื้นฐานและหลักการของเทคโนโลยีอิเล็กทรอนิกส์ได้โดยการอธิบายแผนผังวงจรไฟฟ้า นักเรียนสามารถเพิ่มความเข้าใจและความเชี่ยวชาญด้านเทคโนโลยีอิเล็กทรอนิกส์ให้ลึกซึ้งยิ่งขึ้นโดยการอ่านและวิเคราะห์แผนผังวงจรไฟฟ้า
ซอฟต์แวร์ระดับมืออาชีพ:
Altium Designer: ระบบออกแบบ PCB ชั้นนำของอุตสาหกรรมที่ผสานการออกแบบแผนผัง การจำลอง การสร้างแบบจำลอง 3 มิติ และเอาท์พุตไฟล์การผลิตสำหรับการพัฒนาผลิตภัณฑ์อิเล็กทรอนิกส์ระดับไฮเอนด์
OrCAD: มุ่งเน้นไปที่การออกแบบวงจรดิจิทัลความเร็วสูง รองรับการวิเคราะห์ความสมบูรณ์ของสัญญาณและเค้าโครงที่ขับเคลื่อนด้วยข้อจำกัด และมักใช้ในการพัฒนาอุปกรณ์สื่อสาร
เครื่องมือน้ำหนักเบา:
ProcessOn : รองรับการสร้างแผนผังวงจรออนไลน์และมีไลบรารีสัญลักษณ์เวกเตอร์ที่หลากหลาย เหมาะสำหรับการวาดแผนผังวงจรอย่างรวดเร็ว
โดยใช้ ProcessOn เป็นตัวอย่าง ขั้นตอนต่อไปนี้ในการสร้างแผนผังวงจรจะอธิบายโดยละเอียด:
1. เปิดเว็บไซต์อย่างเป็นทางการของ ProcessOn ไปที่หน้าไฟล์ส่วนตัว และสร้างผังงาน
2. คลิก [กราฟิกเพิ่มเติม] ที่มุมล่างซ้ายและเลือกแผนผังวงจร
3. ลากส่วนประกอบวงจรเข้าไปในผืนผ้าใบตามลำดับและกฎการทำงานของวงจร และลากเส้นกึ่งกลางของส่วนประกอบวงจรเพื่อเชื่อมต่อส่วนประกอบตามกระบวนการดำเนินงานของแผนผังวงจร

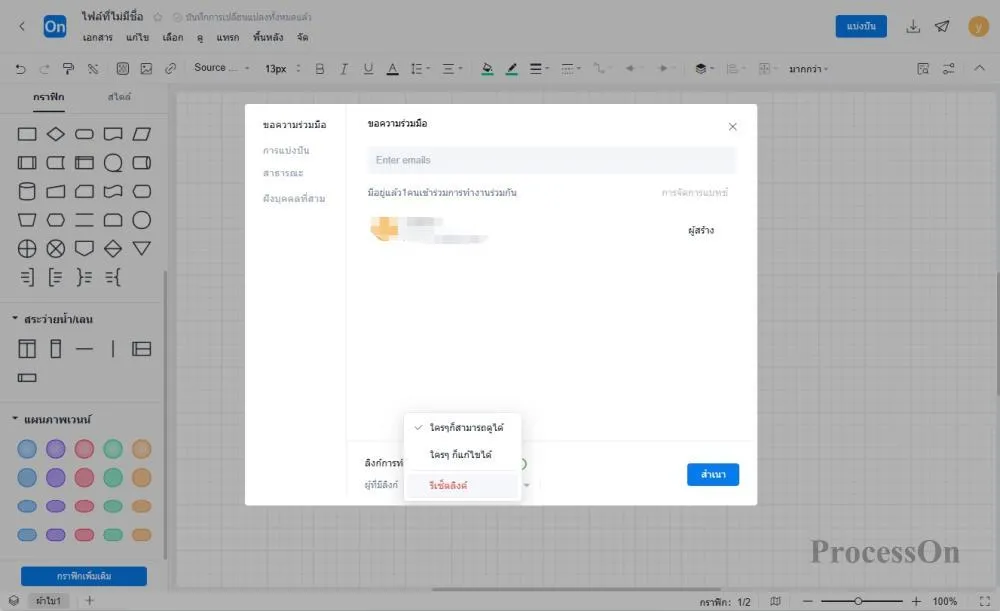

4. หลังจากวาดภาพเสร็จแล้ว ให้ส่งออกเป็นรูปภาพหรือรูปแบบ PDF ซึ่งสามารถแทรกเข้าไปในเอกสารขององค์กรเพื่อแบ่งปันกับสมาชิกในทีมได้ คุณยังสามารถแชร์แผนผังวงจรโดยตรงกับเพื่อนร่วมงานหรือลูกค้าเพื่อให้สมาชิกในทีมสามารถดูหรือแก้ไขแบบออนไลน์ได้

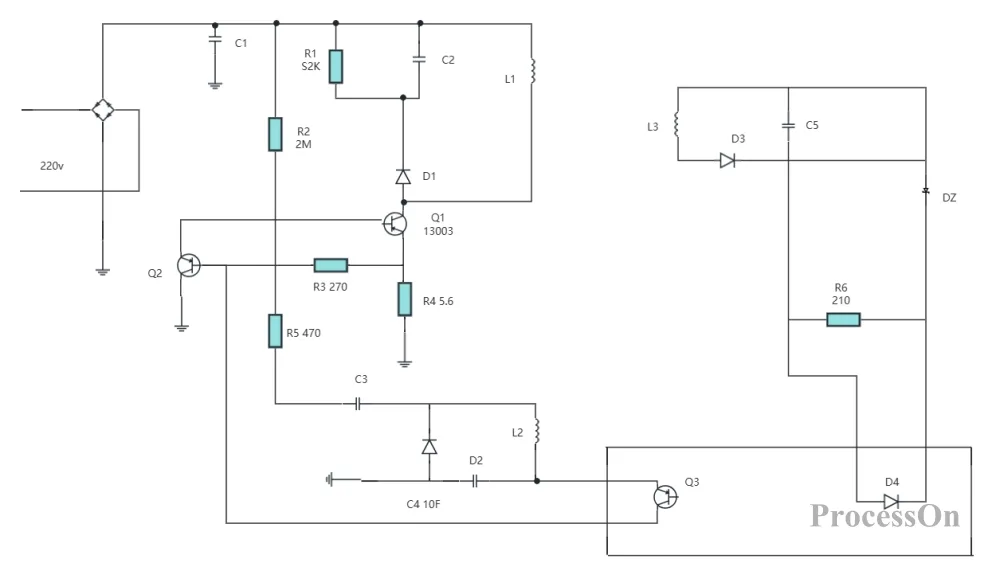

ชุมชนเทมเพลต ProcessOn มีเทมเพลตแผนผังวงจรไฟฟ้ามากมายสำหรับการอ้างอิง และรองรับการคัดลอกและการใช้เพื่อปรับปรุงประสิทธิภาพการวาดภาพ ต่อไปนี้เป็นเทมเพลตบางส่วนที่ได้รับการแชร์

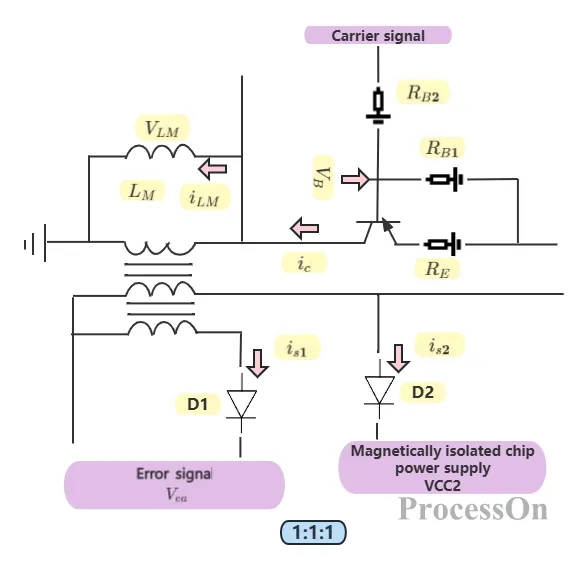

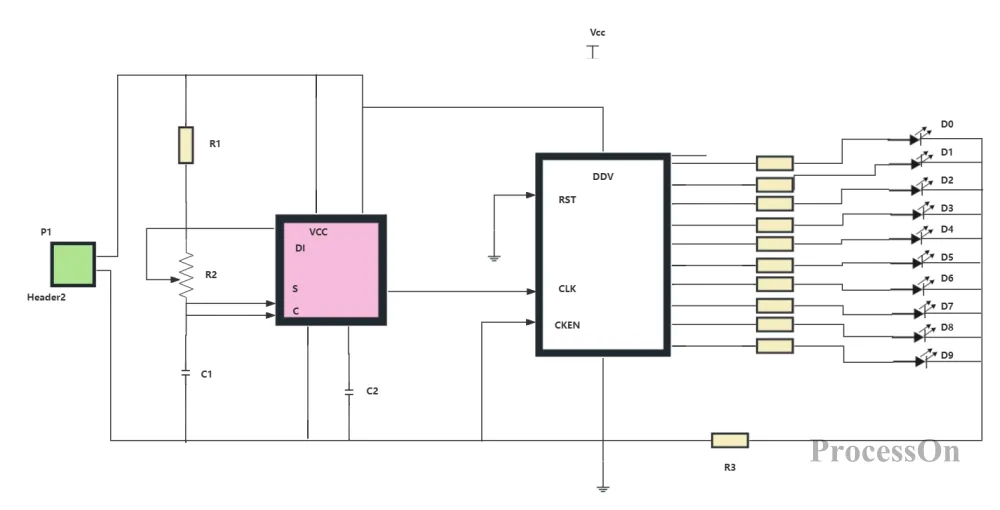

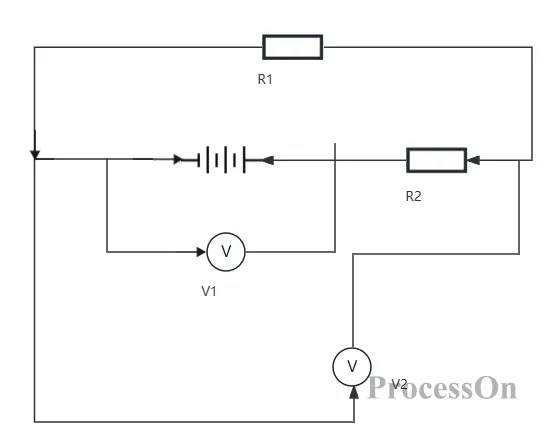

แผนผังวงจรพื้นฐาน
ProcessOn เป็นเครื่องมือวาดภาพออนไลน์ที่มีประโยชน์มากซึ่งมอบแพลตฟอร์มการวาดภาพแผนผังวงจรไฟฟ้าที่สะดวกและมีประสิทธิภาพให้กับเรา ด้วยการฝึกฝนขั้นตอนและวิธีการเฉพาะในการวาดแผนผังวงจรใน ProcessOn เราจึงสามารถวาดแผนผังวงจรที่ชัดเจน สวยงาม และแม่นยำได้อย่างง่ายดาย ซึ่งจะช่วยสนับสนุนการเรียนรู้ การออกแบบ และการประยุกต์ใช้เทคโนโลยีอิเล็กทรอนิกส์ได้เป็นอย่างดี มา ใช้งานได้ฟรี !
