電路圖以特定的符號和線條，精確地描述了電路中各個元件的連接方式和工作原理，在現代科技飛速發展的時代，作為電子技術領域的重要工具，發揮著至關重要的作用，本文將透過電路圖的定義，組成元素，製作工具等方面全面介紹電路圖。
電路圖是用圖形符號和線條表示電路連接情況的一種圖示。它透過特定的符號和線條組合，清楚地展示了電子元件之間的連接方式、電流的流向以及電路的工作原理。
電路圖可分為原理圖、佈線圖和組裝圖等不同類型。原理圖主要用於表示電路的工作原理和訊號流程，通常不考慮實際的實體佈局；佈線圖則著重於展示電路在實際電路板上的佈線情況；裝配圖則用於指導電子設備的組裝過程。

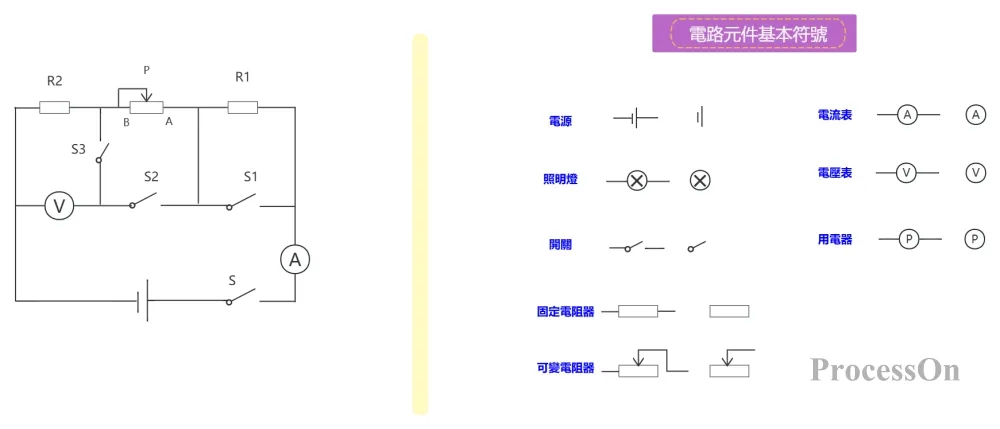

電子元件符號是電路圖中最基本的組成部分。每個電子元件都有其特定的符號，用於表示該元件在電路中的功能和特性。常見的電子元件符號包括電阻、電容、電感、二極體、三極管、積體電路等。
連接線用於連接電子元件符號，表示電子元件之間的電氣連接。
實線
表示電氣連接，可能帶箭頭指示電流方向（如電源輸出）。
交叉線處理：
交叉處無黑點：不連接（如兩條垂直交叉的線）。
交叉處有黑點：連接（如T型節點）。
虛線
表示非電氣連接，如機械聯動（如開關的實體連接）、控制關係（如微控制器接腳控制繼電器）。
總線（Bus）
以粗線或平行線表示多條訊號線（如資料匯流排、位址匯流排），簡化複雜電路。
電源是電路工作的能量來源，通常以一個圓圈或矩形表示，上面標有電源的電壓值和極性。地是電路中的參考電位點，通常以一個三角形或接地符號表示。
在電路圖中，電源和接地的符號通常位於圖面的邊緣或特定位置，以便於識別和連接。
標註和註釋是電路圖中的重要組成部分，用於說明電子元件的參數、型號、功能以及電路的工作原理等資訊。標註和註釋可以用文字、數字、符號等形式表示，通常位於電子元件符號的附近或圖面的空白處。
例如，電阻的標註可以包括電阻值、功率、精度等資訊；電容的標註可以包括電容值、耐壓、極性等資訊。同時，電路圖中也可以加入註釋，對電路的工作原理、特殊功能或註意事項進行說明。
電路圖是電子設備設計的重要工具。設計師可以透過繪製電路圖，規劃電子設備的電路結構和功能，選擇合適的電子元件，並確定它們之間的連接方式。電路圖還可以幫助設計師進行電路模擬和調試，確保電子設備的性能和可靠性。
對於電子設備的維修人員來說，電路圖是診斷和修復故障的重要依據。透過分析電路圖，維修人員可以了解電子設備的電路結構和工作原理，確定故障的位置和原因，並採取相應的維修措施。
電路圖是教學和學習電子科技的重要工具。教師可以透過講解電路圖，向學生傳授電子技術的基本概念和原理；學生可以透過閱讀和分析電路圖，加深對電子技術的理解和掌握。
專業級軟體：
Altium Designer：產業標竿級PCB設計系統，整合原理圖設計、模擬、3D建模及生產文件輸出，適用於高階電子產品開發。
OrCAD：專注於高速數位電路設計，支援訊號完整性分析與約束驅動佈局，常用於通訊設備開發。
輕量級工具：
ProcessOn ：支援線上製作電路圖，提供豐富的向量符號庫，適合快速繪製電路圖。
下面以ProcessOn為例，為大家詳細介紹製作電路圖的步驟：
1. 開啟ProcessOn官網，進入個人文件頁，建立流程圖。

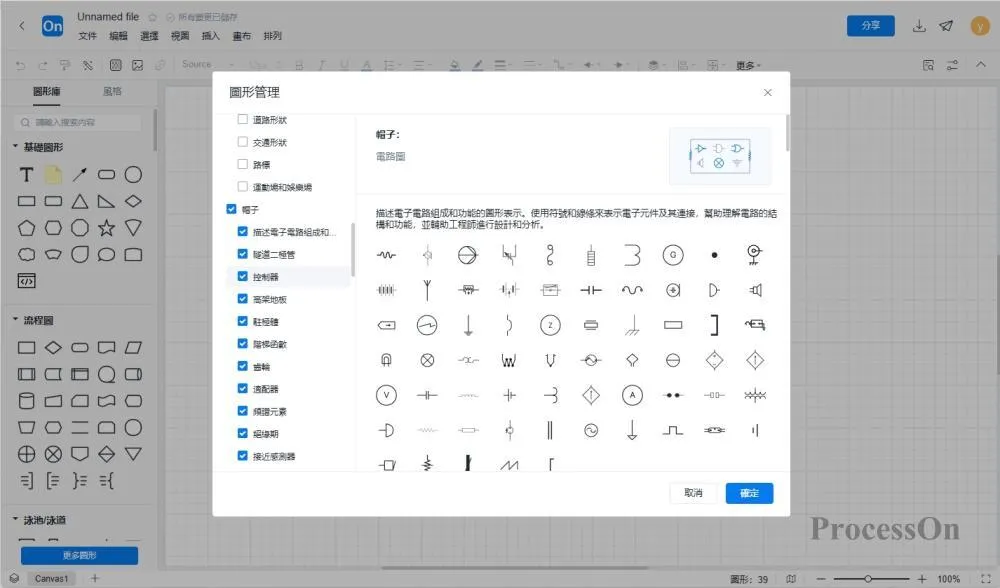

2. 點選左下【更多圖形】，選取電路圖。
3. 將電路元件依照電路運作順序和規則拖入畫布，拖曳電路元件中線依照電路圖的運作流程，將各元件連接起來。

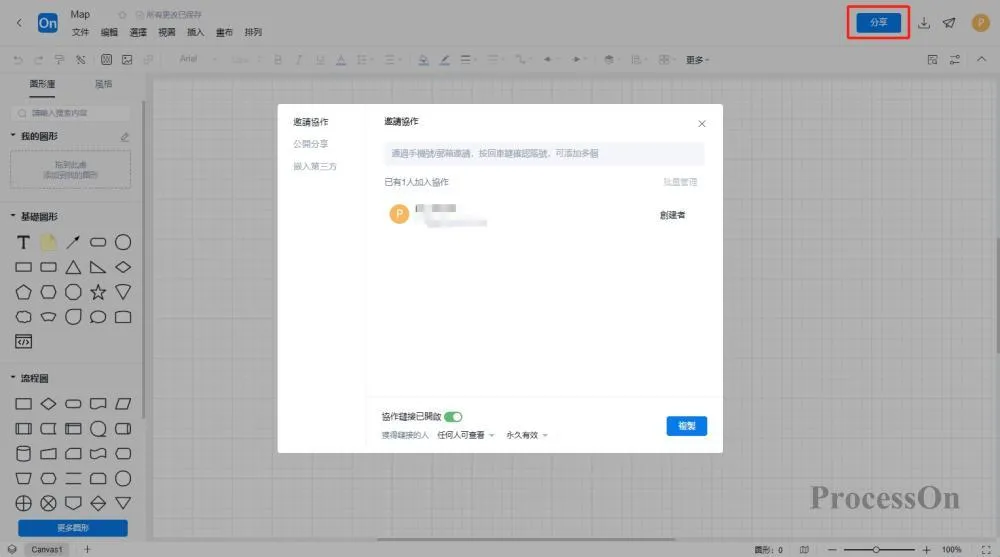

4. 完成繪製後，匯出為圖片或PDF格式，可以插入到企業文件中與團隊成員共用。也可以直接將電路圖分享協作給同事或客戶，以便團隊成員在線上查看或編輯。

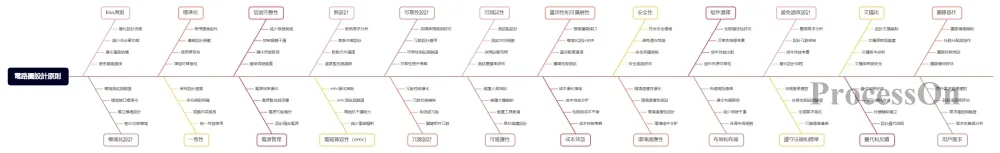

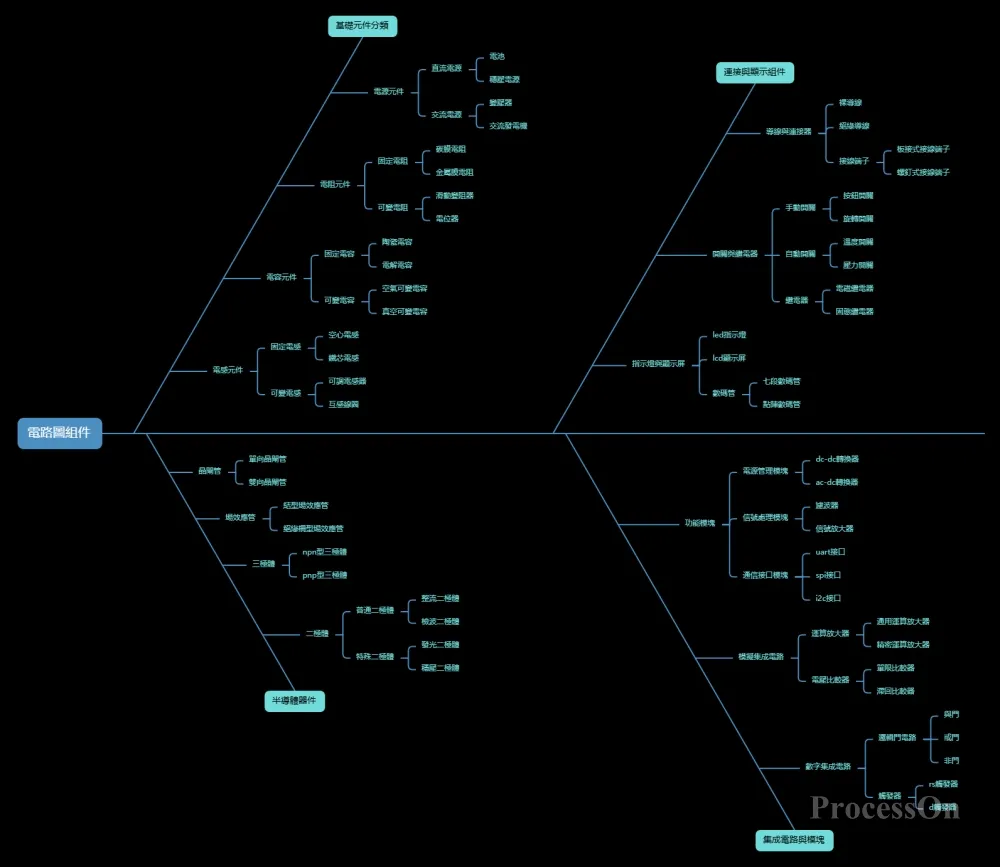

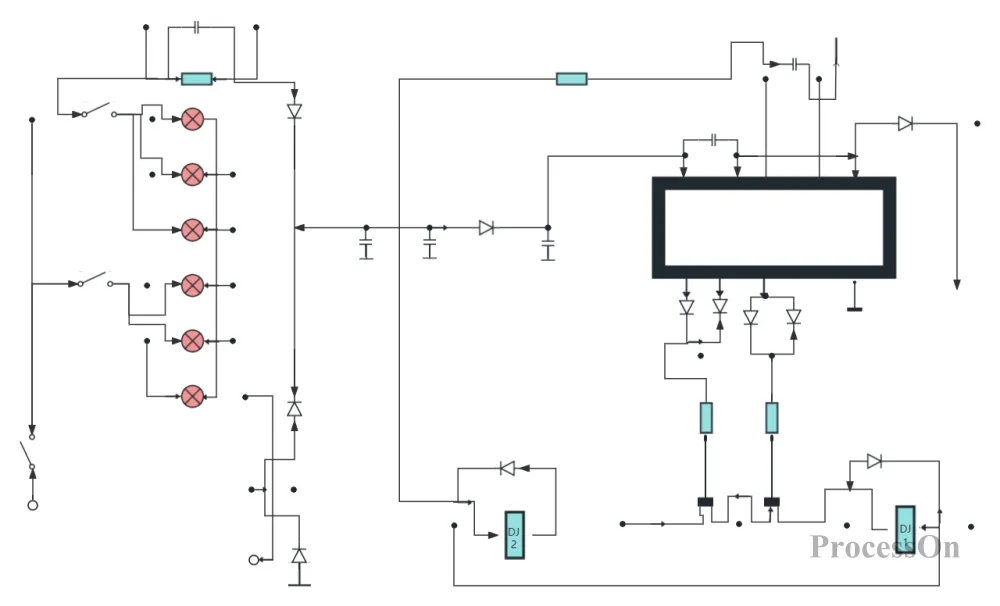

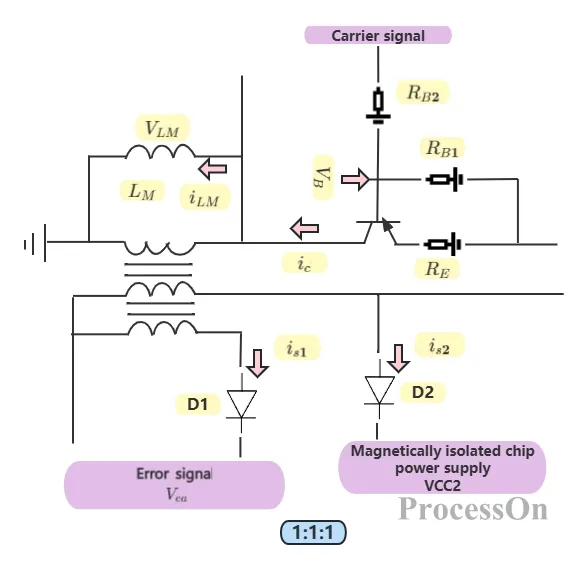

ProcessOn模板社群內包含豐富的電路圖範本可供參考，同時支援複製使用，提高繪圖效率。以下是部分模板分享。

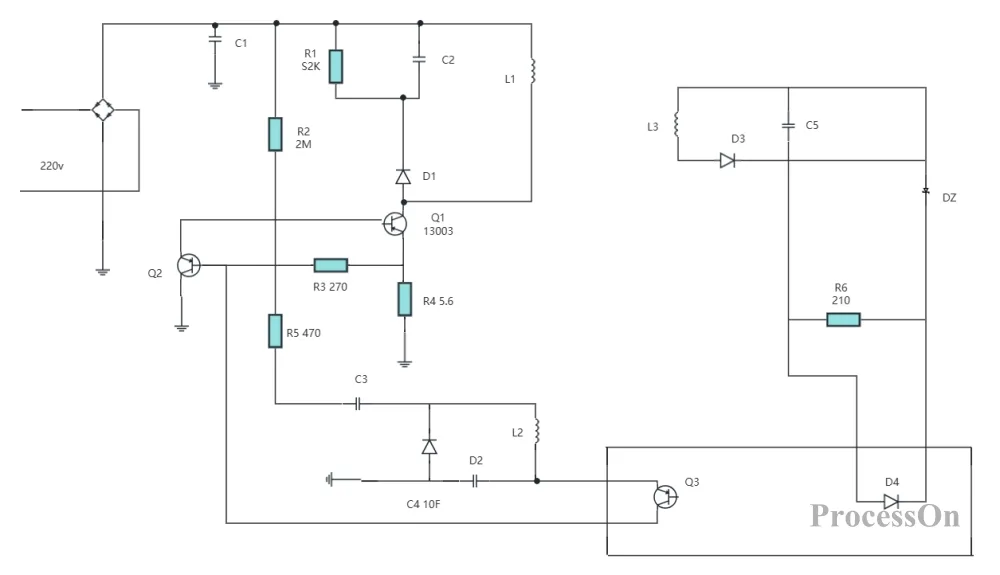

基本電路圖
ProcessOn是一款非常實用的線上繪圖工具，它為我們提供了便利且有效率的電路圖繪圖平台。透過掌握在ProcessOn 中繪製電路圖的具體步驟和方法，我們可以輕鬆地繪製出清晰、美觀、準確的電路圖，為電子技術的學習、設計和應用提供有力的支持，快來免費使用吧！
免費線上協同心智圖流程圖
