EER-Diagramm (Enhanced Entity Das Entity-Relationship-Diagramm oder erweiterte Entity-Relationship-Diagramm ist ein leistungsstarkes Tool zur Visualisierung des Datenbankdesigns. Es übernimmt nicht nur die Essenz des traditionellen ER-Diagramms (Entity-Relationship-Diagramm), sondern erweitert auch die Funktionen und Details, um das Datenbankdesign intuitiver und flexibler zu gestalten. Im Folgenden wird das EER-Diagramm im Detail unter den Aspekten Konzepte, Unterschiede zum ER-Diagramm, Symbole, Zeichen-Tutorials, Beispiele usw. erläutert.
Das EER-Diagramm ist ein grafisches Datenbankdesign-Tool, das grafische Symbole und Verbindungslinien verwendet, um Entitäten, Attribute und die Beziehungen zwischen ihnen darzustellen. Entitäten stellen Tabellen in einer Datenbank dar, Attribute stellen Felder in einer Tabelle dar und Beziehungen stellen Verbindungen zwischen verschiedenen Tabellen dar. EER-Diagramme werden nicht nur verwendet, um die Struktur einer Datenbank anzuzeigen, sondern helfen Entwicklern auch dabei, die Datenbank besser zu planen und zu verwalten, um die Anforderungen der Anwendung zu erfüllen.

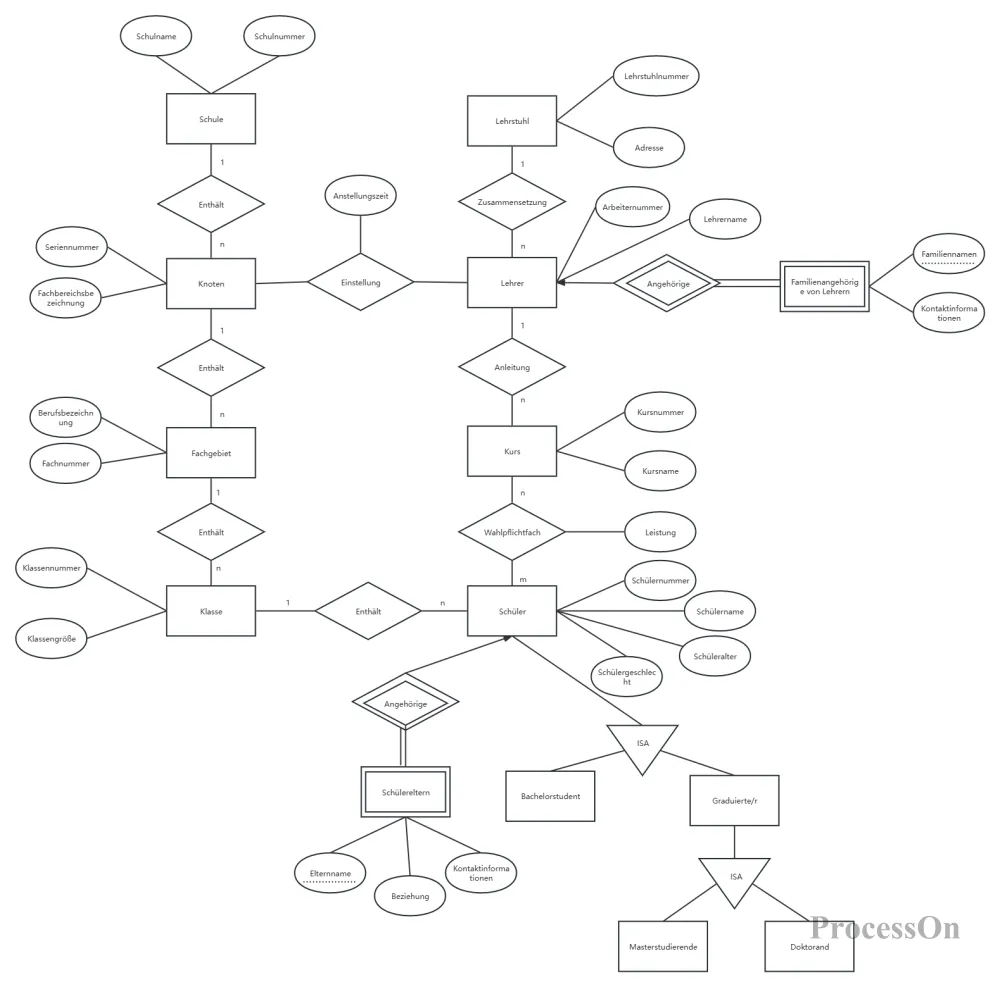

EER-Diagramm des Schulverwaltungssystems
EER-Diagramme spielen in verschiedenen Datenbankdesign- und -verwaltungsszenarien eine wichtige Rolle. Es wird häufig verwendet für:
Datenbankdesign: Entwickler können EER-Diagramme zum Entwerfen der Datenbankstruktur verwenden, einschließlich der Definition von Tabellen, Feldern und den Beziehungen zwischen ihnen.
Datenbankoptimierung: Durch das EER-Diagramm können Entwickler die Redundanz und Komplexität in der Datenbank intuitiv erkennen und entsprechende Optimierungen vornehmen.
Datenbankdokumentation: EER-Diagramme können als Dokumentation der Datenbankstruktur verwendet werden und erleichtern Entwicklern und Datenbankadministratoren das Verständnis und die Kommunikation.
Datenbank-Reverse-Engineering: EER-Diagramme können auch zum Generieren von SQL-Skripten für Datenbanken verwendet werden, wodurch Datenbanken schnell erstellt werden.
Das ER-Diagramm ist ein Entity-Relationship-Diagramm, das EER-Diagramm ist eine Erweiterung des ER-Diagramms. Zwischen beiden gibt es hinsichtlich Funktion und Details erhebliche Unterschiede:
Funktionale Erweiterung: EER-Diagramme bieten mehr Funktionen und Details, wie z. B. Unterklasse/Superklasse, mehrere Beziehungen, mehrwertige Abhängigkeiten usw., wodurch das Datenbankdesign flexibler und erweiterbarer wird.
Umfangreiche Symbole: EER-Diagramme verwenden mehr Symbole und Konzepte, um Datenmodelle in der realen Welt besser zu beschreiben.
Breites Spektrum an Anwendungsszenarien: EER-Diagramme werden nicht nur für das Datenbankdesign verwendet, sondern auch für die Datenbankoptimierung, Dokumentation, Reverse Engineering und andere Szenarien.
Wenn Sie mehr über ER-Diagramme erfahren möchten, können Sie Anfänger müssen lesen: ER-Diagramm zum einfachen Zeichnen von Datenbeziehungsdiagrammen.
Darstellungsmethode: Dargestellt durch einen rechteckigen Rahmen.
Definition: Eine Entität ist ein eigenständiges, konkretes Ding oder Objekt in der realen Welt, das in der Regel einer Tabelle in der Datenbank entspricht.
Funktion: Entitäten sind die Grundeinheit des Datenbankdesigns und werden zur Beschreibung von Objekten in der realen Welt verwendet.

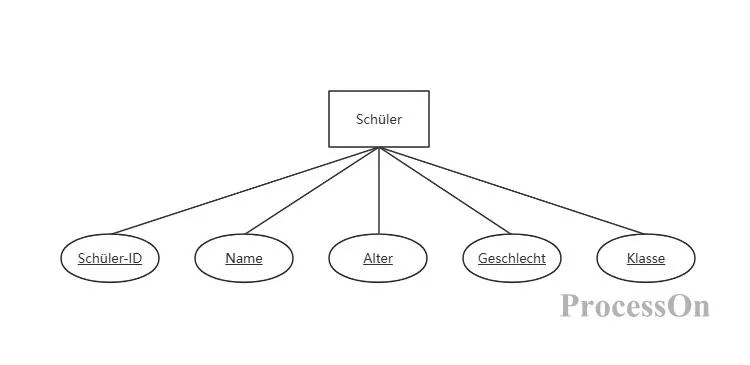

Darstellungsmethode: Stellen Sie es mit einem elliptischen Rahmen dar und verbinden Sie es mit der entsprechenden Entität durch eine ungerichtete Linie.
Definition: Ein Attribut ist eine Eigenschaft oder Beschreibung einer Entität, die ein bestimmtes Merkmal oder einen bestimmten Aspekt der Entität beschreibt.
Funktion: Attribute entsprechen normalerweise Feldern in einer Tabelle in einer Datenbank und werden verwendet, um spezifische Informationen zu einer Entität zu speichern.
Darstellungsmethode: Dargestellt durch einen Rautenrahmen und mit ungerichteten Linien mit den relevanten Entitäten verbunden.
Definition: Beziehungen stellen Verbindungen und Abhängigkeiten zwischen Entitäten dar.
Typ:
Eins-zu-eins (1:1): Es besteht eine eindeutige Entitätsbeziehung zwischen einer Entität und einer anderen.
Eins-zu-viele (1:n): Es besteht eine Assoziation zwischen einer Entität und mehreren Entitäten.
Viele-zu-viele (m:n): Mehrere Entitäten können miteinander in Beziehung stehen.
Funktion: Beziehungen in Datenbanken werden üblicherweise durch Fremdschlüssel realisiert, die zur Verbindung verschiedener Tabellen dienen.
Unterklasse/Superklasse:
Definition: Eine Unterklasse ist ein Entitätstyp, der Attribute und Beziehungen von einer Oberklasse erbt.
Darstellungsmethode: Im EER-Diagramm befinden sich Unterklassen normalerweise unterhalb der Oberklasse und werden durch eine Linie verbunden, um die Vererbungsbeziehung anzuzeigen.
Mehrwertige Beziehung:
Definition: Eine Entität kann mehrere Instanzen einer Beziehung zu einer anderen Entität haben. Diese Entitäten sind Unterklassen mehrerer Entitäten und haben mehrere Superklassen. Bei der Mehrfachvererbung sind die Attribute einer Unterklasse die Vereinigung der Attribute aller Oberklassen.
Darstellungsmethode: In EER-Diagrammen werden mehrere Beziehungen normalerweise durch Hinzufügen spezieller Symbole oder Kommentare innerhalb des Beziehungsrautenfelds dargestellt.
Verbindungslinien: werden verwendet, um Entitäten, Attribute und Beziehungen zu verbinden und so die Verbindung zwischen ihnen anzuzeigen.
Kommentare und Beschreibungen: Werden verwendet, um weitere Erklärungen und Beschreibungen von Entitäten, Attributen und Beziehungen bereitzustellen, um ein besseres Verständnis des Datenbankdesigns zu ermöglichen.

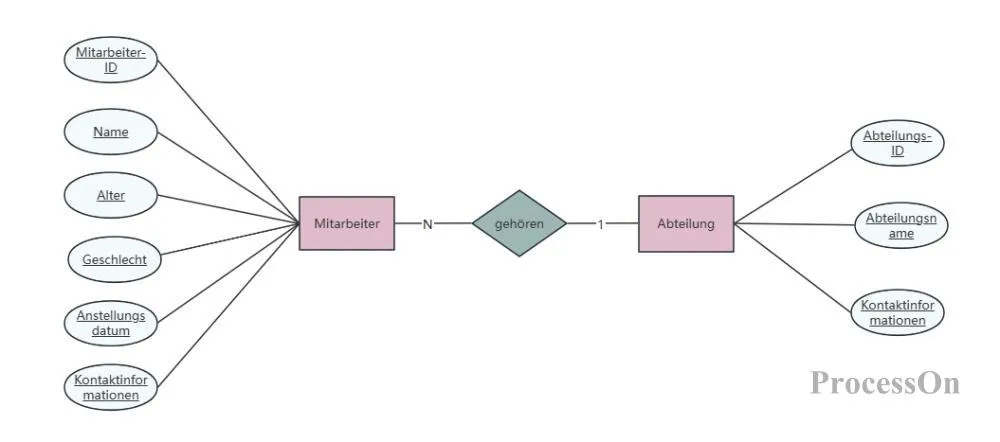

Angenommen, wir haben ein einfaches ER-Diagramm mit zwei Entitäten: Mitarbeiter und Abteilung. Die Entität „Mitarbeiter“ verfügt über Attribute für Mitarbeiter-ID, Name, Alter , Einstellungsdatum und Kontaktinformationen , und die Entität „Abteilung“ verfügt über Attribute für Abteilungsname , Abteilungs-ID und Kontaktinformationen . Zwischen Mitarbeitern und Abteilungen besteht eine „Gehört zu“-Beziehung, d. h., die Mitarbeiter gehören einer Abteilung an. Folgende Zusammenhänge lassen sich klären:

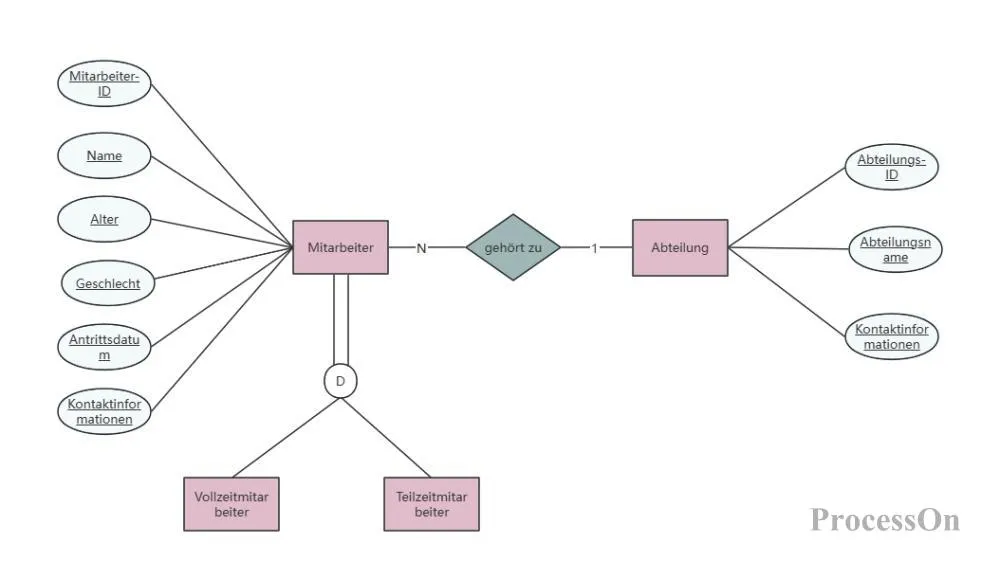

Wenn wir dies auf ein EER-Diagramm erweitern, können wir das Konzept von Supertypen und Subtypen einführen. Beispielsweise können wir die Arbeitnehmereinheit weiter in zwei Untertypen unterteilen: Vollzeitbeschäftigte und Teilzeitbeschäftigte. An diesem Punkt sind Vollzeitmitarbeiter und Teilzeitmitarbeiter Untertypen der Mitarbeiterentität .
1. Öffnen Sie die offizielle ProcessOn -Website, rufen Sie die Seite mit den persönlichen Dateien auf und klicken Sie auf „Neu“, um ein Flussdiagramm zu erstellen .
2. Klicken Sie in der Grafikbibliothek links auf „Weitere Grafiken“, suchen Sie das ER-Diagramm und klicken Sie auf „OK“.
3. das ER- Diagrammsymbol aus der Grafikbibliothek auf der linken Seite des Flussdiagramm-Makers auf die Leinwand, doppelklicken Sie auf die Grafik, um Text hinzuzufügen, und klicken Sie auf der Grafik auf „+“, um Linien zum Verbinden verschiedener ER-Symbole zu erstellen.
4. Wählen Sie die Verbindung aus und ändern Sie den Verbindungstyp über die obere Symbolleiste.
Die ProcessOn-Community enthält zahlreiche EER- Diagrammvorlagen als Referenz und unterstützt das Klonen zur Verbesserung der Zeicheneffizienz. Nachfolgend sind einige freigegebene Vorlagen aufgeführt.

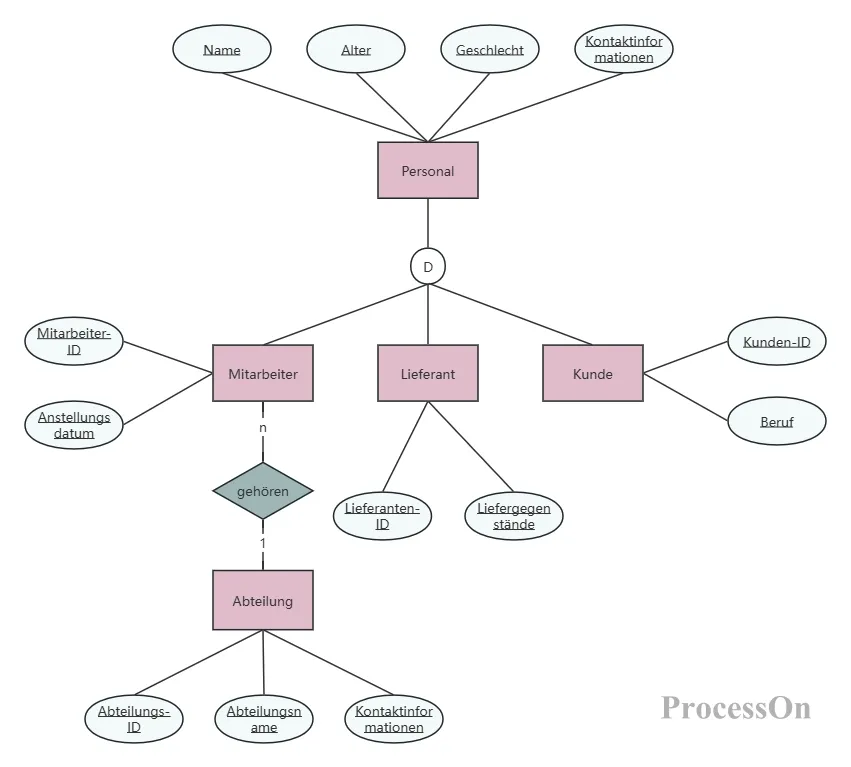

EER-Diagramm des Enterprise Personnel Management Systems

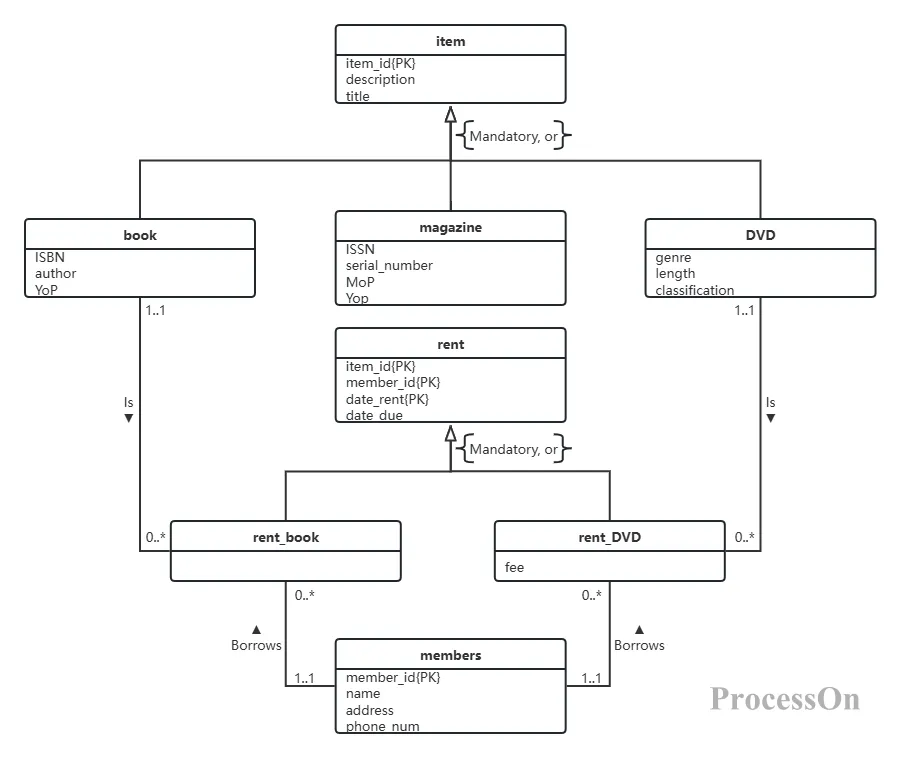

EER-Diagramm des Bibliotheksausleihsystems

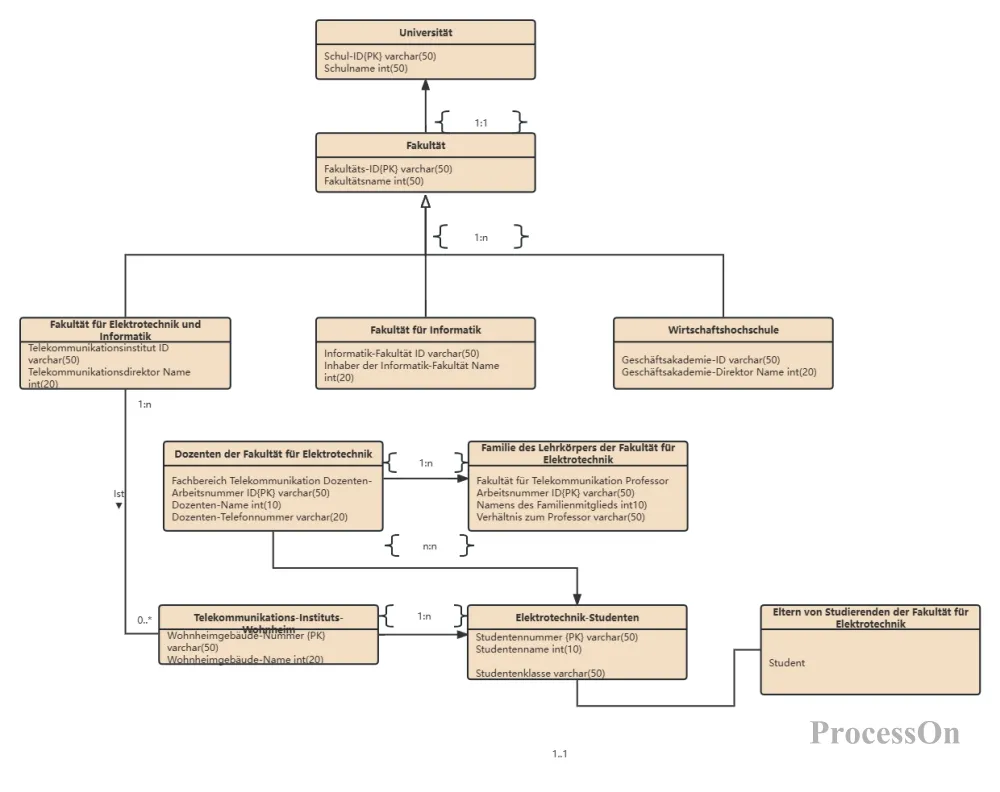

EER-Diagramm des Universitätsabteilungsverwaltungssystems
Kurz gesagt ist das EER-Diagramm ein leistungsstarkes Datenbankdesign-Tool, das nicht nur die Vorteile des herkömmlichen ER-Diagramms übernimmt, sondern auch weitere Funktionen und Details bietet. Durch die Verwendung von EER-Diagrammen können Entwickler Datenbankstrukturen besser planen und verwalten und die Entwicklungseffizienz verbessern. EER-Diagramme spielen eine wichtige Rolle beim Datenbankdesign, der Optimierung, der Dokumentation und anderen Szenarien. Ich hoffe, dass dieser Artikel Ihnen nützliche Hinweise und Anleitungen für die Anwendung von EER-Diagrammen in der praktischen Arbeit bietet.
