Диаграмма EER (Расширенная сущность) Диаграмма «сущность-связь» или расширенная диаграмма «сущность-связь» — это мощный инструмент для визуализации проекта базы данных. Она не только наследует суть традиционной ER-диаграммы (диаграммы сущностей и связей), но и расширяет ее функции и детали, делая проектирование базы данных более интуитивным и гибким. Далее будет подробно объяснена диаграмма EER с точки зрения концепций, отличий от диаграммы ER, символов, руководств по рисованию, примеров и т. д.
Диаграмма EER — это графический инструмент проектирования баз данных, который использует графические символы и соединительные линии для представления сущностей, атрибутов и отношений между ними. Сущности представляют собой таблицы в базе данных, атрибуты представляют собой поля в таблице, а отношения представляют собой связи между различными таблицами. Диаграммы EER не только используются для отображения структуры базы данных, но и помогают разработчикам лучше планировать и управлять базой данных в соответствии с потребностями приложения.

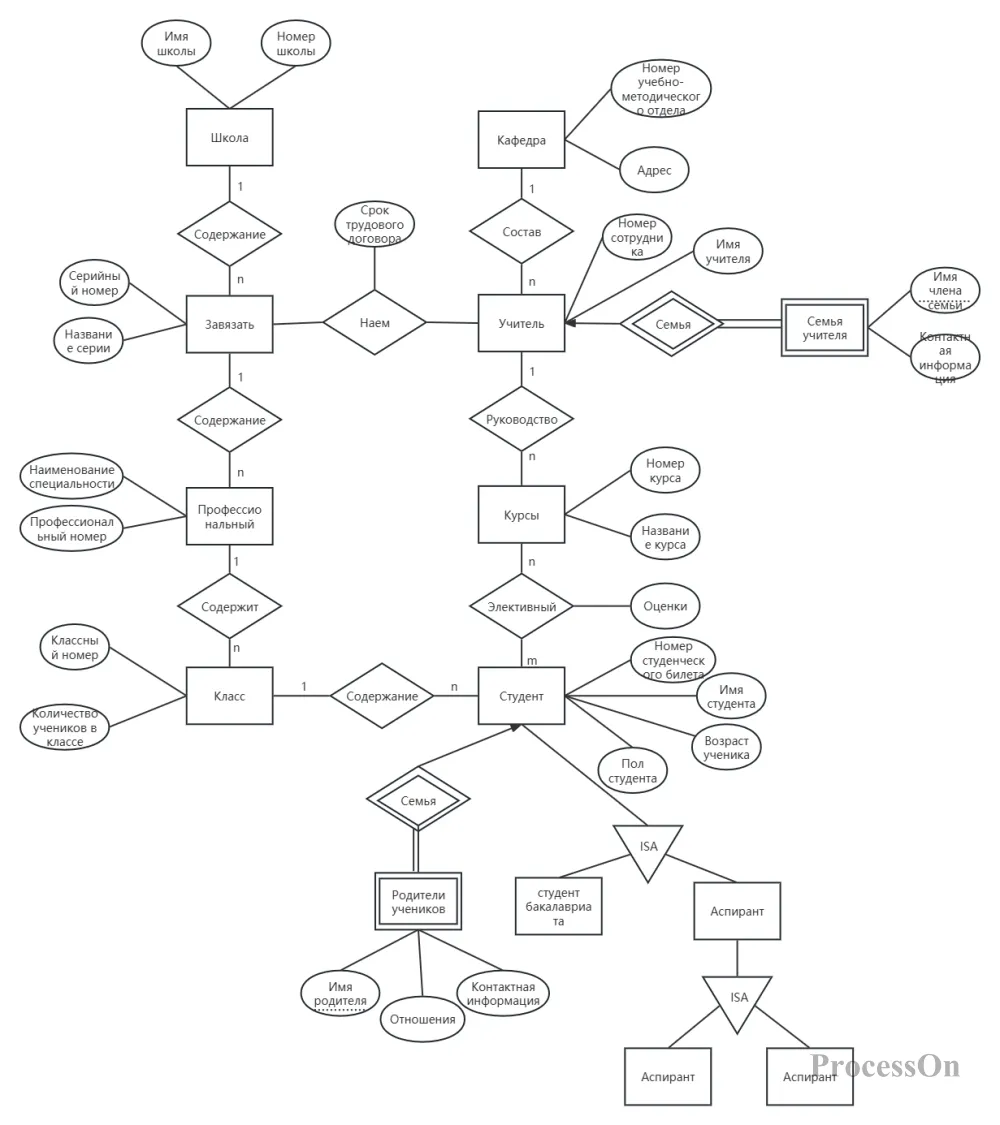

Схема EER системы управления школой
Диаграммы EER играют важную роль в различных сценариях проектирования и управления базами данных. Обычно используется для:
Проектирование базы данных: разработчики могут использовать диаграммы EER для проектирования структуры базы данных, включая определение таблиц, полей и связей между ними.
Оптимизация базы данных: с помощью диаграммы EER разработчики могут интуитивно увидеть избыточность и сложность базы данных и выполнить соответствующую оптимизацию.
Документация базы данных: диаграммы EER можно использовать в качестве документации структуры базы данных, что упрощает ее понимание и взаимодействие между разработчиками и администраторами баз данных.
Обратное проектирование баз данных: диаграммы EER также можно использовать для генерации SQL-скриптов для баз данных, что позволяет быстро создавать базы данных.
Диаграмма ER — это диаграмма сущностей и отношений, диаграмма EER — это расширение диаграммы ER, и между ними существуют значительные различия с точки зрения функций и деталей:
Функциональное расширение: диаграмма EER предоставляет больше функций и деталей, таких как подкласс/суперкласс, множественные связи, многозначные зависимости и т. д., что делает проектирование базы данных более гибким и расширяемым.
Богатые символы: диаграммы EER используют больше символов и концепций для лучшего описания моделей данных в реальном мире.
Широкий спектр сценариев применения: диаграммы EER используются не только для проектирования баз данных, но и для оптимизации баз данных, документирования, обратного проектирования и других сценариев.
Способ представления: Представлено в виде прямоугольной рамки.
Определение: Сущность — это независимая, конкретная вещь или объект в реальном мире, который обычно соответствует таблице в базе данных.
Функция: Сущность является базовой единицей проектирования базы данных и используется для описания объектов в реальном мире.

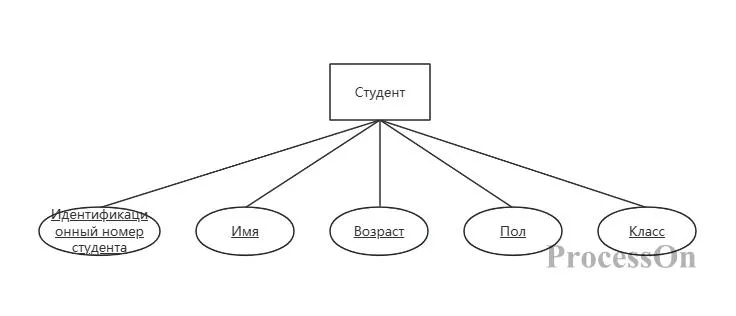

Метод представления: Представим его в виде эллиптической рамки и соединим его с соответствующим объектом ненаправленной линией.
Определение: Атрибут — это характеристика или описание сущности, описывающее определенную особенность или аспект сущности.
Функция: Атрибуты обычно соответствуют полям в таблице базы данных и используются для хранения определенной информации о сущности.
Метод представления: представлен в виде ромбовидной рамки и соединен с соответствующими сущностями ненаправленными линиями.
Определение: Отношения представляют собой связи и зависимости между сущностями.

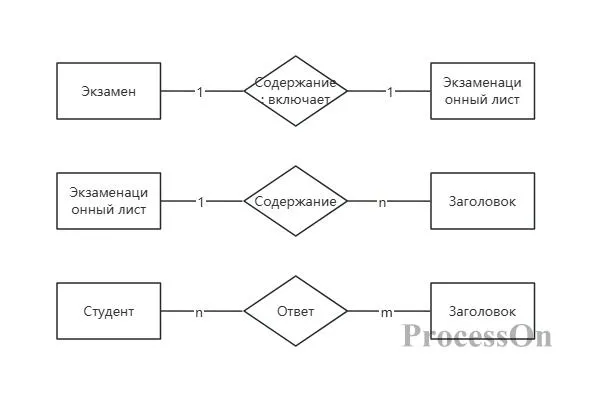

тип:
Один к одному (1:1): существует уникальное соответствие между одной сущностью и другой сущностью.
Один ко многим (1:n): существует связь между одной сущностью и несколькими сущностями.
Многие-ко-многим (m:n): несколько сущностей могут быть связаны друг с другом.
Функция: Связи в базах данных обычно реализуются посредством внешних ключей, которые используются для соединения различных таблиц.
Подкласс/Суперкласс:
Определение: Подкласс — это тип сущности, который наследует атрибуты и отношения от суперкласса.
Метод представления: На диаграмме EER подклассы обычно располагаются ниже суперкласса, а линия соединяет их, указывая на отношения наследования.
Многозначные отношения:
Определение: Сущность может иметь несколько экземпляров связи с другой сущностью. Эти сущности являются подклассами нескольких сущностей и имеют несколько суперклассов. При множественном наследовании атрибуты подкласса представляют собой объединение атрибутов всех суперклассов.
Метод представления: В диаграммах EER множественные связи обычно представляются путем добавления специальных символов или комментариев внутри ромбовидного поля связи.
Соединительные линии: используются для соединения сущностей, атрибутов и отношений для обозначения связи между ними.
Комментарии и описания: используются для предоставления дополнительных пояснений и описаний сущностей, атрибутов и отношений для лучшего понимания структуры базы данных.

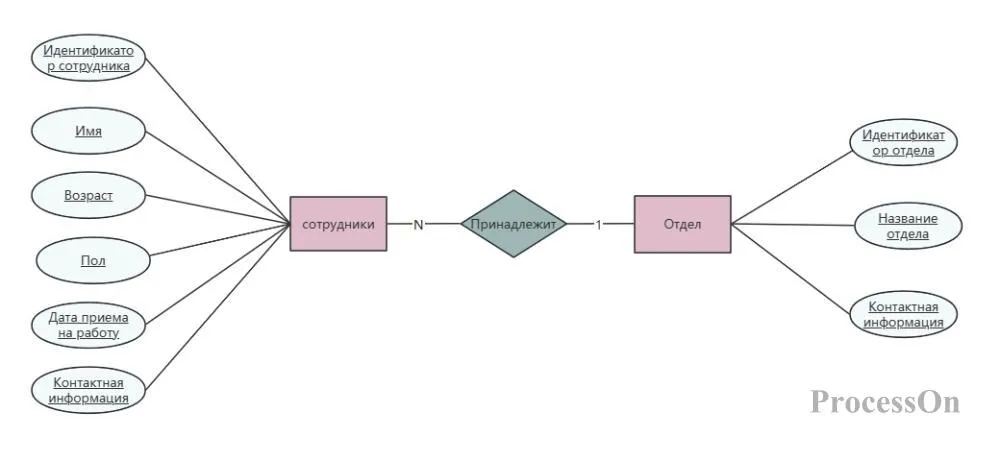

Предположим, у нас есть простая ER-диаграмма с двумя сущностями: Сотрудник и Отдел. Сущность «Сотрудник» имеет атрибуты для идентификатора сотрудника, имени, возраста , даты приема на работу и контактной информации , а сущность «Отдел» имеет атрибуты для названия отдела , идентификатора отдела и контактной информации . Между сотрудниками и отделами существует отношение «принадлежности», что означает, что сотрудники принадлежат к определенному отделу. Можно выделить следующие соотношения:

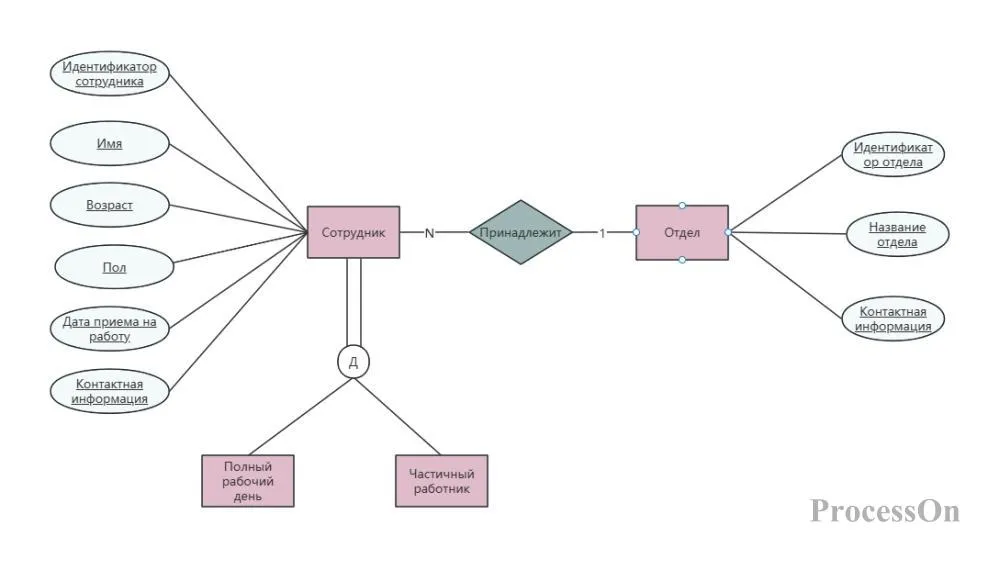

Если мы расширим это до диаграммы EER, мы сможем ввести концепции супертипов и подтипов. Например, мы можем дополнительно разбить сущность «сотрудник» на два подтипа: сотрудники, работающие полный рабочий день, и сотрудники, работающие неполный рабочий день. На этом этапе «Полноценный сотрудник» и «Неполный сотрудник» будут подтипами сущности «Сотрудник» .
1. Откройте официальный сайт ProcessOn , войдите на страницу личного дела и нажмите «Создать», чтобы создать блок-схему .
2. Нажмите «Дополнительная графика» в графической библиотеке слева, найдите ER-диаграмму и нажмите «ОК».
3. диаграммы ER из графической библиотеки в левой части конструктора блок-схем на холст, дважды щелкните по графику, чтобы добавить текст, и щелкните «+» на графике, чтобы создать линии для соединения различных символов ER.
4. Выберите подключение и используйте верхнюю панель инструментов, чтобы изменить тип подключения.
Сообщество ProcessOn содержит множество шаблонов диаграмм EER для справки и поддерживает клонирование для повышения эффективности черчения. Ниже приведены некоторые общие шаблоны.

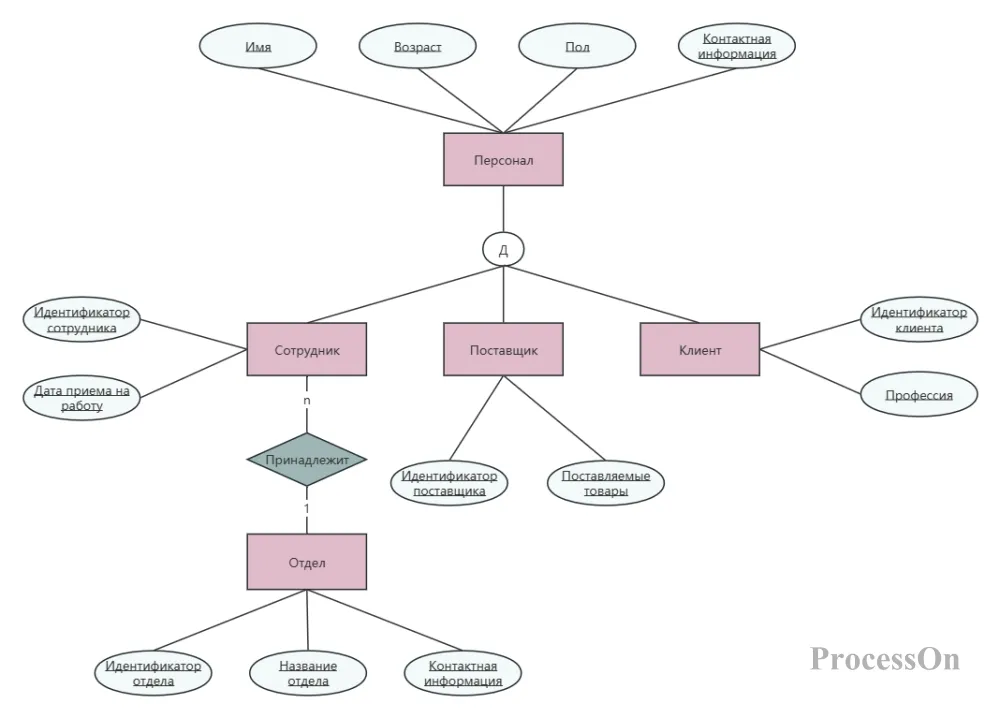

Схема EER системы управления персоналом предприятия

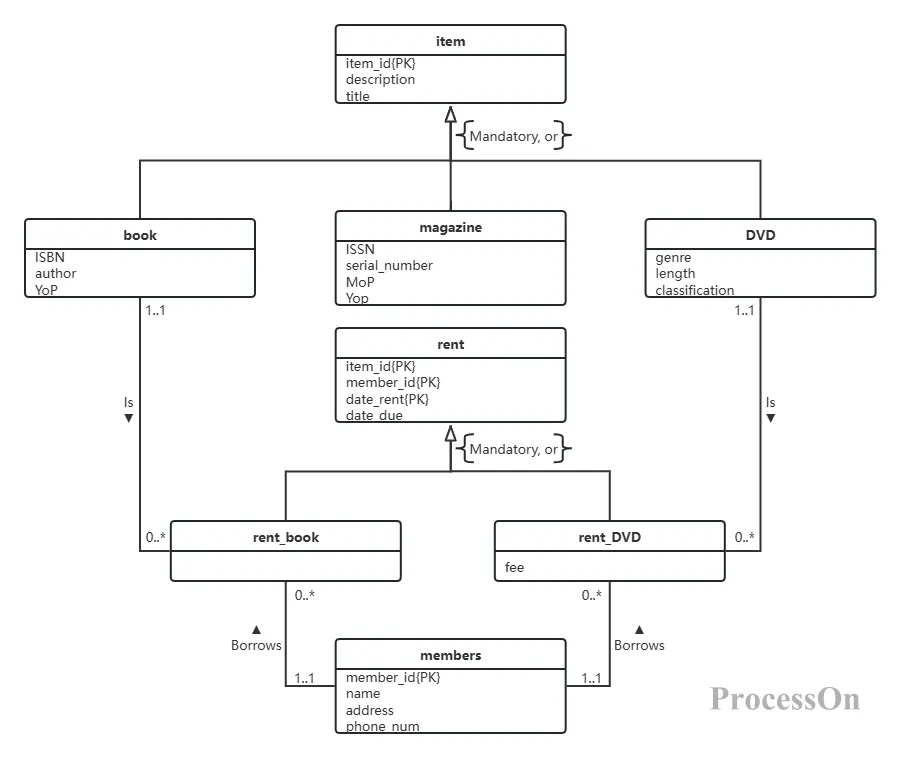

Диаграмма EER системы библиотечного абонемента

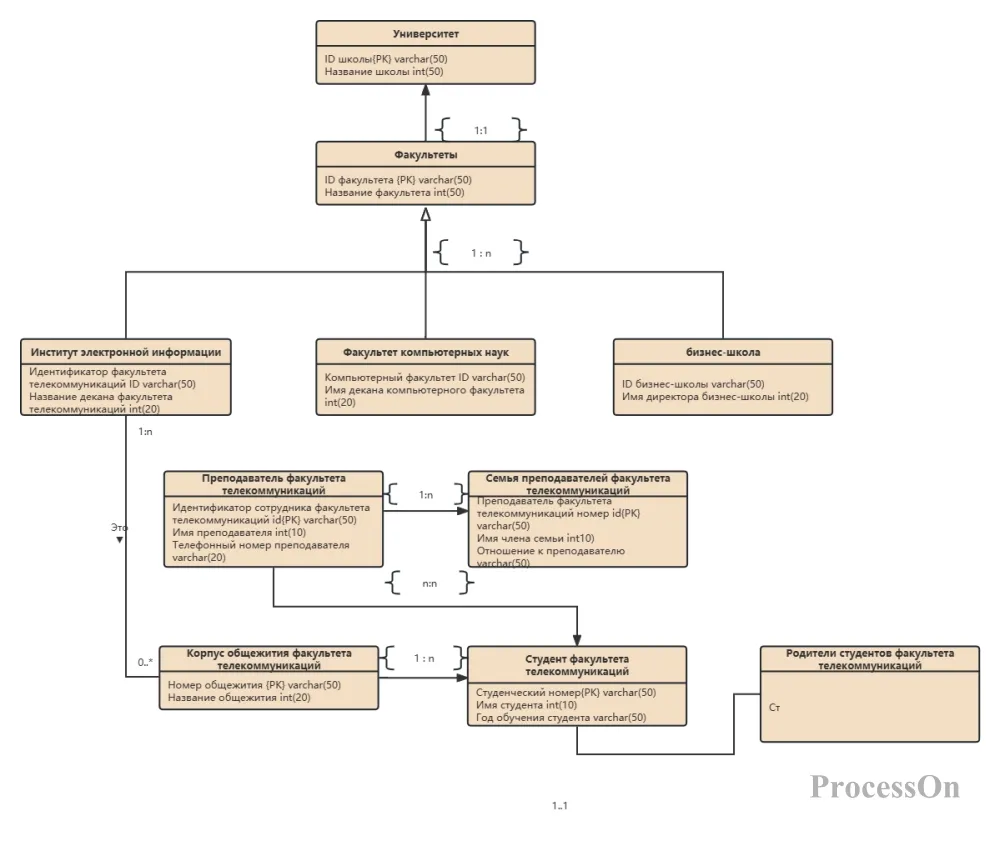

Диаграмма EER системы управления кафедрами университета
Короче говоря, диаграмма EER — это мощный инструмент проектирования баз данных, который не только наследует преимущества традиционной диаграммы ER, но и расширяет ее функции и детализацию. Используя диаграммы EER, разработчики могут лучше планировать и управлять структурами баз данных, а также повышать эффективность разработки. Диаграммы EER играют важную роль в проектировании баз данных, оптимизации, документировании и других сценариях. Надеюсь, эта статья предоставит вам полезные справочные материалы и руководство по применению диаграмм EER в практической работе .
