Diagrama EER (Entidade Aprimorada O Diagrama de Entidade Relacionamento, ou Diagrama de Entidade Relacionamento aprimorado, é uma ferramenta poderosa para visualizar o design do banco de dados. Ele não apenas herda a essência do diagrama ER (diagrama de entidade-relacionamento) tradicional, mas também expande mais funções e detalhes para tornar o design do banco de dados mais intuitivo e flexível. A seguir, explicaremos o diagrama EER em detalhes, sob os aspectos de conceitos, diferenças do diagrama ER, símbolos, tutoriais de desenho, exemplos, etc.
O diagrama EER é uma ferramenta de design de banco de dados gráfico que usa símbolos gráficos e linhas de conexão para representar entidades, atributos e os relacionamentos entre eles. Entidades representam tabelas em um banco de dados, atributos representam campos em uma tabela e relacionamentos representam conexões entre diferentes tabelas. Os diagramas EER não são usados apenas para exibir a estrutura de um banco de dados, mas também ajudam os desenvolvedores a planejar e gerenciar melhor o banco de dados para atender às necessidades do aplicativo.

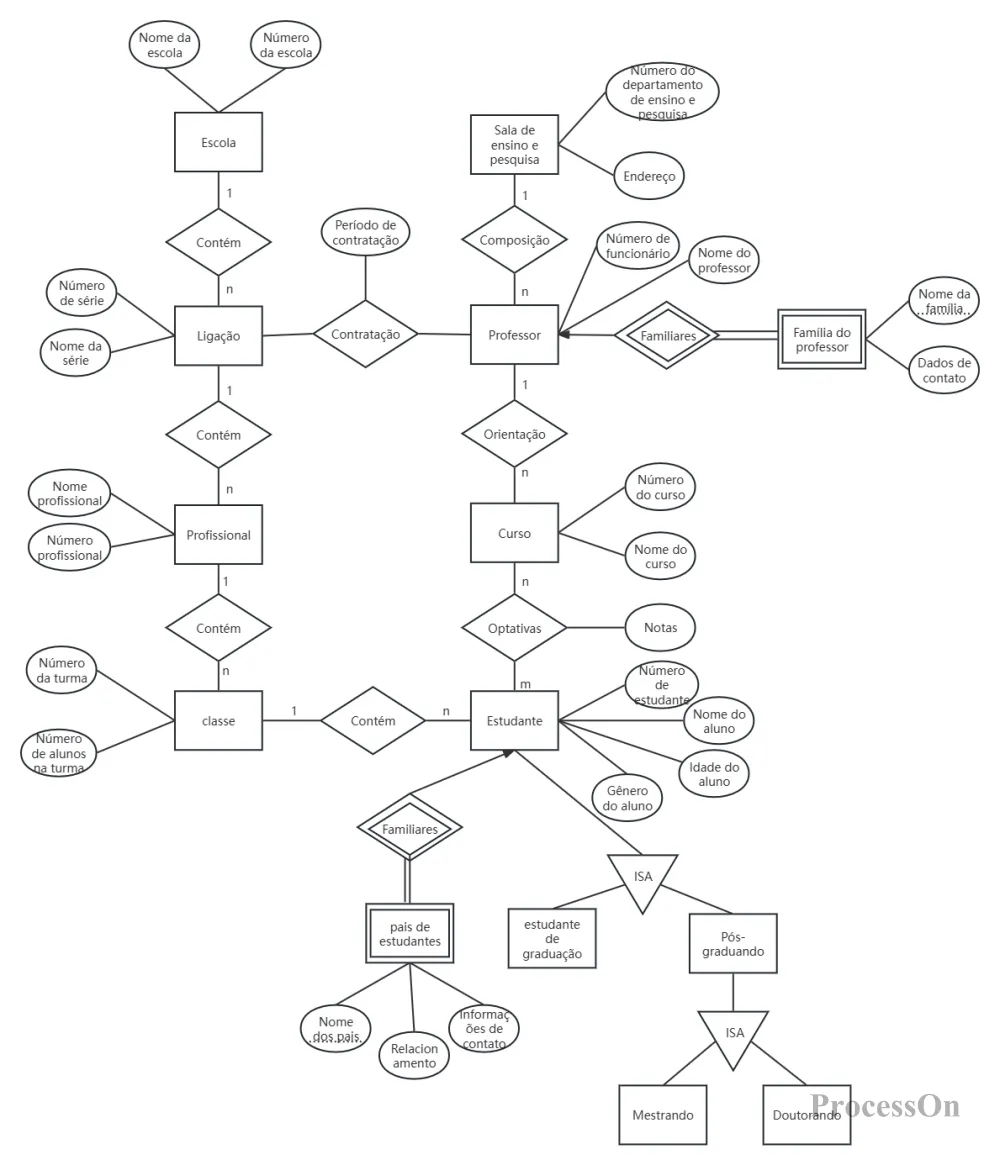

Diagrama EER do Sistema de Gestão Escolar
Os diagramas EER desempenham um papel importante em vários cenários de gerenciamento e design de banco de dados. É comumente usado para:
Design de banco de dados: os desenvolvedores podem usar diagramas EER para projetar a estrutura do banco de dados, incluindo a definição de tabelas, campos e os relacionamentos entre eles.
Otimização do banco de dados: por meio do diagrama EER, os desenvolvedores podem ver intuitivamente a redundância e a complexidade do banco de dados e fazer otimizações adequadamente.
Documentação do banco de dados: os diagramas EER podem ser usados como documentação da estrutura do banco de dados, facilitando o entendimento e a comunicação para desenvolvedores e administradores de banco de dados.
Engenharia reversa de banco de dados: os diagramas EER também podem ser usados para gerar scripts SQL para bancos de dados, criando bancos de dados rapidamente.
O diagrama ER é um diagrama de relacionamento de entidades, o diagrama EER é uma extensão do diagrama ER, e há diferenças significativas entre os dois em termos de função e detalhes:
Extensão funcional: o diagrama EER fornece mais funções e detalhes, como subclasse/superclasse, múltiplos relacionamentos, dependências multivaloradas, etc., tornando o design do banco de dados mais flexível e extensível.
Símbolos ricos: os diagramas EER usam mais símbolos e conceitos para descrever melhor os modelos de dados no mundo real.
Ampla gama de cenários de aplicação: os diagramas EER não são usados apenas para design de banco de dados, mas também para otimização de banco de dados, documentação, engenharia reversa e outros cenários.
Se você quiser saber mais sobre diagramas ER, pode conferir Iniciante deve ler: Diagrama ER para desenho fácil de diagramas de relacionamento de dados .
Método de representação: Representado por uma moldura retangular.
Definição: Uma entidade é uma coisa ou objeto independente e específico no mundo real, que geralmente corresponde a uma tabela no banco de dados.
Função: Entidade é a unidade básica do design de banco de dados e é usada para descrever objetos no mundo real.
Método de representação: Represente-o com uma estrutura elíptica e conecte-o à entidade correspondente com uma linha não direcionada.

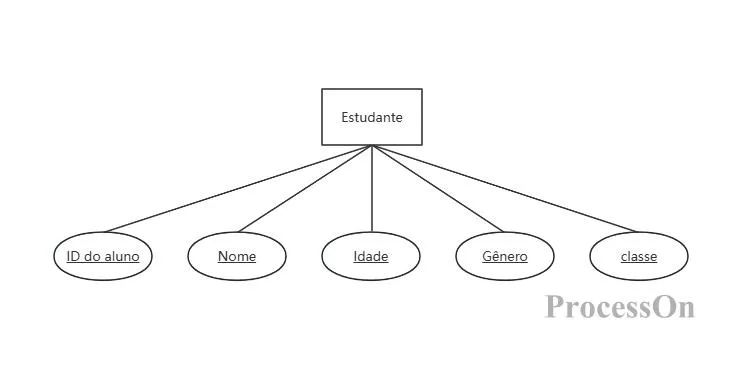

Definição: Um atributo é uma característica ou descrição de uma entidade que descreve uma característica ou aspecto específico da entidade.
Função: Atributos geralmente correspondem a campos em uma tabela em um banco de dados e são usados para armazenar informações específicas sobre uma entidade.
Método de representação: Representado por uma moldura de losango e conectado às entidades relevantes com linhas não direcionadas.

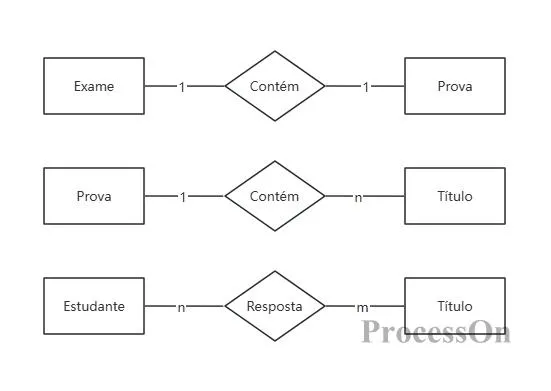

Definição: Relacionamentos representam conexões e dependências entre entidades.
tipo:
Um para um (1:1): Há uma correspondência única entre uma entidade e outra entidade.
Um para muitos (1:n): Há uma associação entre uma entidade e múltiplas entidades.
Muitos para muitos (m:n): múltiplas entidades podem estar relacionadas entre si.
Função: Os relacionamentos em bancos de dados geralmente são implementados por meio de chaves estrangeiras, que são usadas para conectar tabelas diferentes.
Subclasse/Superclasse:
Definição: Uma subclasse é um tipo de entidade que herda atributos e relacionamentos de uma superclasse.
Método de representação: No diagrama EER, as subclasses geralmente estão localizadas abaixo da superclasse, e uma linha as conecta para indicar o relacionamento de herança.
Relacionamento Multivalorado:
Definição: Uma entidade pode ter várias instâncias de um relacionamento com outra entidade. Essas entidades são subclasses de várias entidades e têm várias superclasses. Na herança múltipla , os atributos de uma subclasse são a união dos atributos de todas as superclasses.
Método de representação: Em diagramas EER, vários relacionamentos geralmente são representados pela adição de símbolos especiais ou comentários dentro da caixa de losango do relacionamento.
Linhas de conexão: usadas para conectar entidades, atributos e relacionamentos para indicar a associação entre eles.
Comentários e descrições: usados para fornecer mais explicações e descrições de entidades, atributos e relacionamentos para uma melhor compreensão do design do banco de dados.

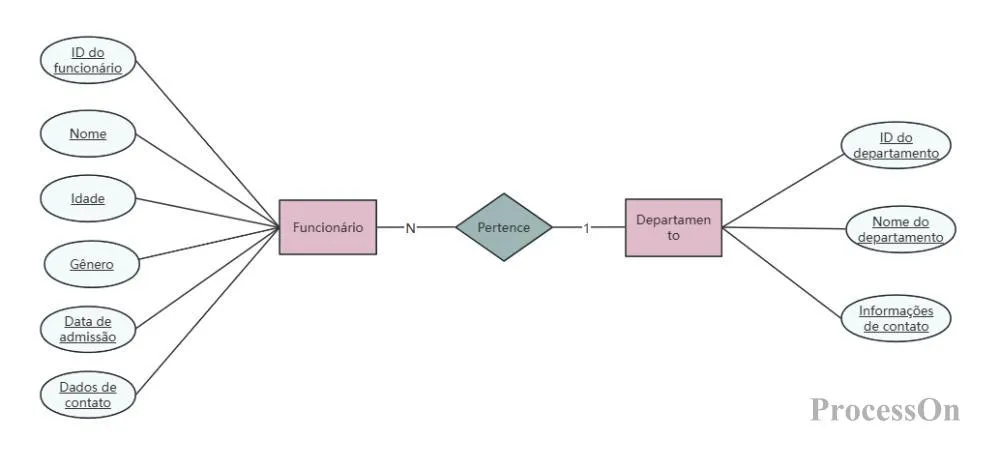

Suponha que temos um diagrama ER simples com duas entidades: Funcionário e Departamento. A entidade funcionário tem atributos para ID do funcionário, nome, idade , data de contratação e informações de contato , e a entidade departamento tem atributos para nome do departamento , ID do departamento e informações de contato . Existe uma relação de "pertence a" entre funcionários e departamentos, o que significa que os funcionários pertencem a um departamento. As seguintes relações podem ser resolvidas:

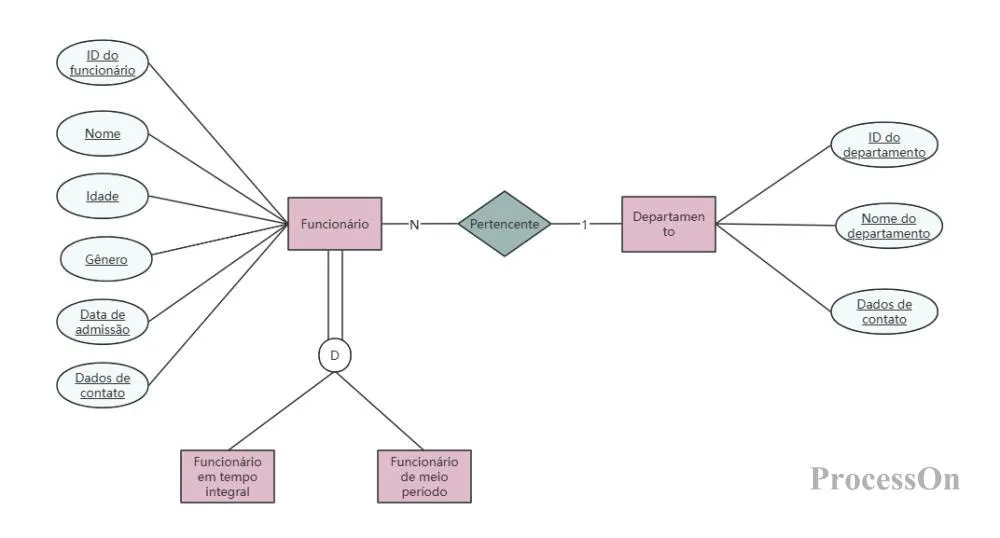

Se estendermos isso para um diagrama EER, podemos introduzir o conceito de supertipos e subtipos. Por exemplo, podemos dividir ainda mais a entidade funcionário em dois subtipos: funcionários de tempo integral e funcionários de meio período. Neste ponto, Funcionário em tempo integral e Funcionário em meio período serão subtipos da entidade Funcionário .
1. Abra o site oficial do ProcessOn, entre na página de arquivo pessoal e clique em Novo para criar um fluxograma .
2. Clique em Mais gráficos na biblioteca de gráficos à esquerda, encontre o diagrama ER e clique em OK.
3. o símbolo do diagrama ER da biblioteca gráfica no lado esquerdo do criador de fluxogramas para a tela, clique duas vezes no gráfico para adicionar texto e clique em "+" no gráfico para criar linhas para conectar diferentes símbolos ER.
4. Selecione a conexão e use a barra de ferramentas superior para modificar o tipo de conexão.
A comunidade ProcessOn contém uma grande variedade de modelos de diagramas EER para referência e oferece suporte à clonagem para melhorar a eficiência do desenho. A seguir estão alguns modelos compartilhados.

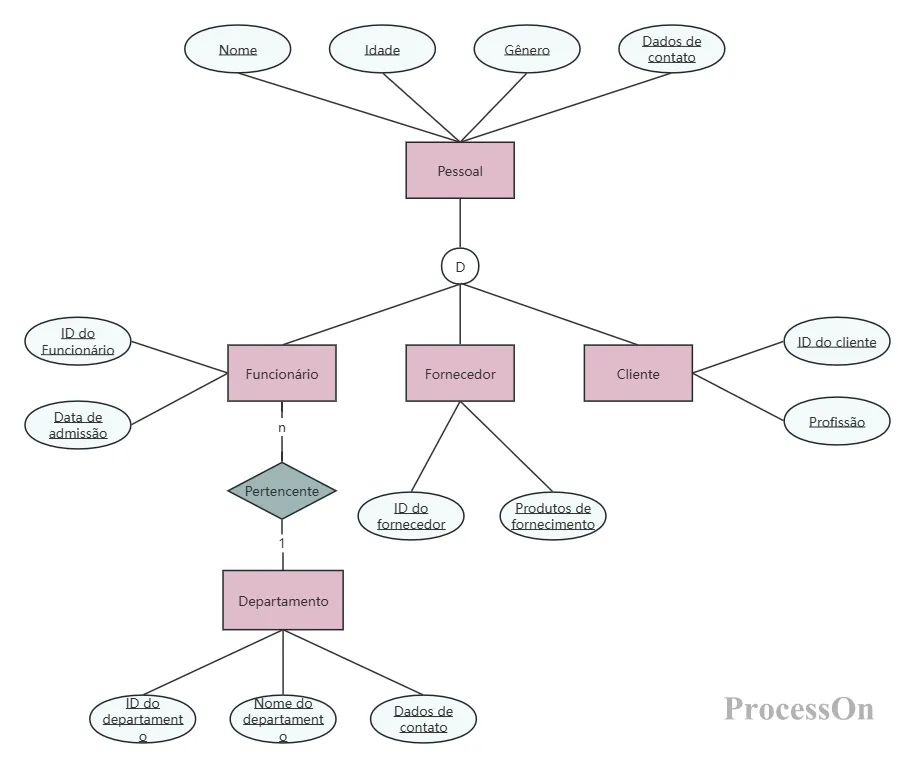

Diagrama EER do Sistema de Gestão de Pessoal Empresarial

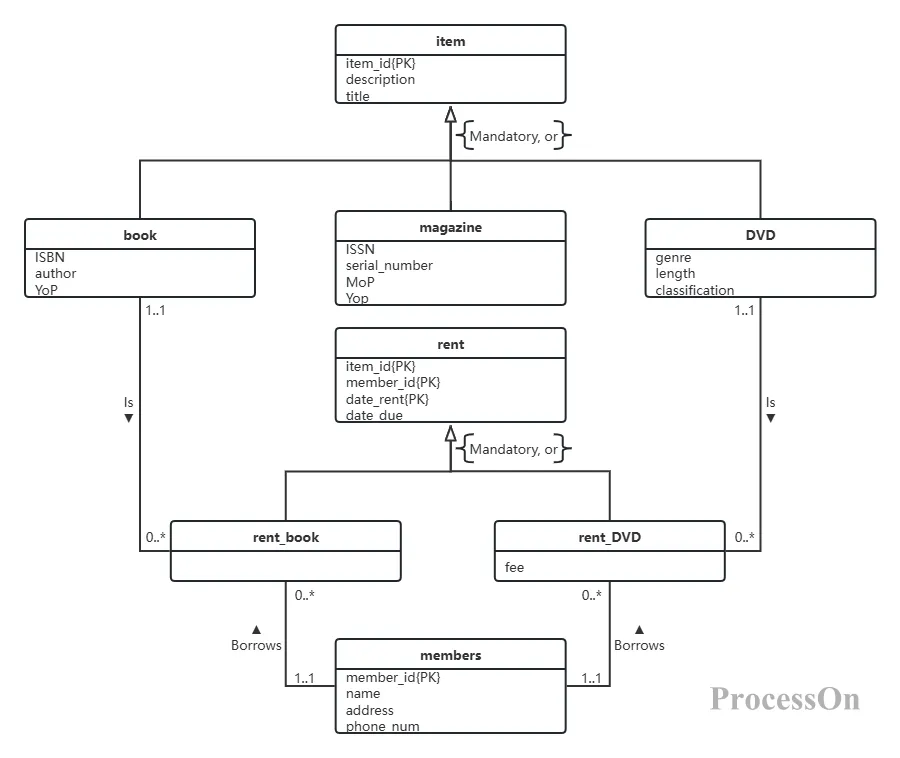

Diagrama EER do sistema de empréstimo de bibliotecas
Diagrama EER do sistema de gestão de departamentos universitários
Resumindo, o diagrama EER é uma poderosa ferramenta de design de banco de dados, que não apenas herda as vantagens do diagrama ER tradicional, mas também expande mais funções e detalhes. Ao usar diagramas EER, os desenvolvedores podem planejar e gerenciar melhor as estruturas de banco de dados e melhorar a eficiência do desenvolvimento. Os diagramas EER desempenham um papel importante no design, otimização, documentação e outros cenários de banco de dados. Espero que este artigo possa fornecer referências e orientações úteis para aplicar diagramas EER em trabalhos práticos .
