Diagramme EER (Entité améliorée) Le diagramme entité-relation, ou diagramme entité-relation amélioré, est un outil puissant pour visualiser la conception de bases de données. Il hérite non seulement de l'essence du diagramme ER traditionnel (diagramme entité-relation), mais étend également davantage de fonctions et de détails pour rendre la conception de la base de données plus intuitive et flexible. Ce qui suit expliquera le diagramme EER en détail à partir des aspects des concepts, des différences avec le diagramme ER, des symboles, des didacticiels de dessin, des exemples, etc.
Le diagramme EER est un outil de conception de base de données graphique qui utilise des symboles graphiques et des lignes de connexion pour représenter les entités, les attributs et les relations entre eux. Les entités représentent des tables dans une base de données, les attributs représentent des champs dans une table et les relations représentent des connexions entre différentes tables. Les diagrammes EER ne sont pas seulement utilisés pour afficher la structure d'une base de données, mais aident également les développeurs à mieux planifier et gérer la base de données pour répondre aux besoins de l'application.

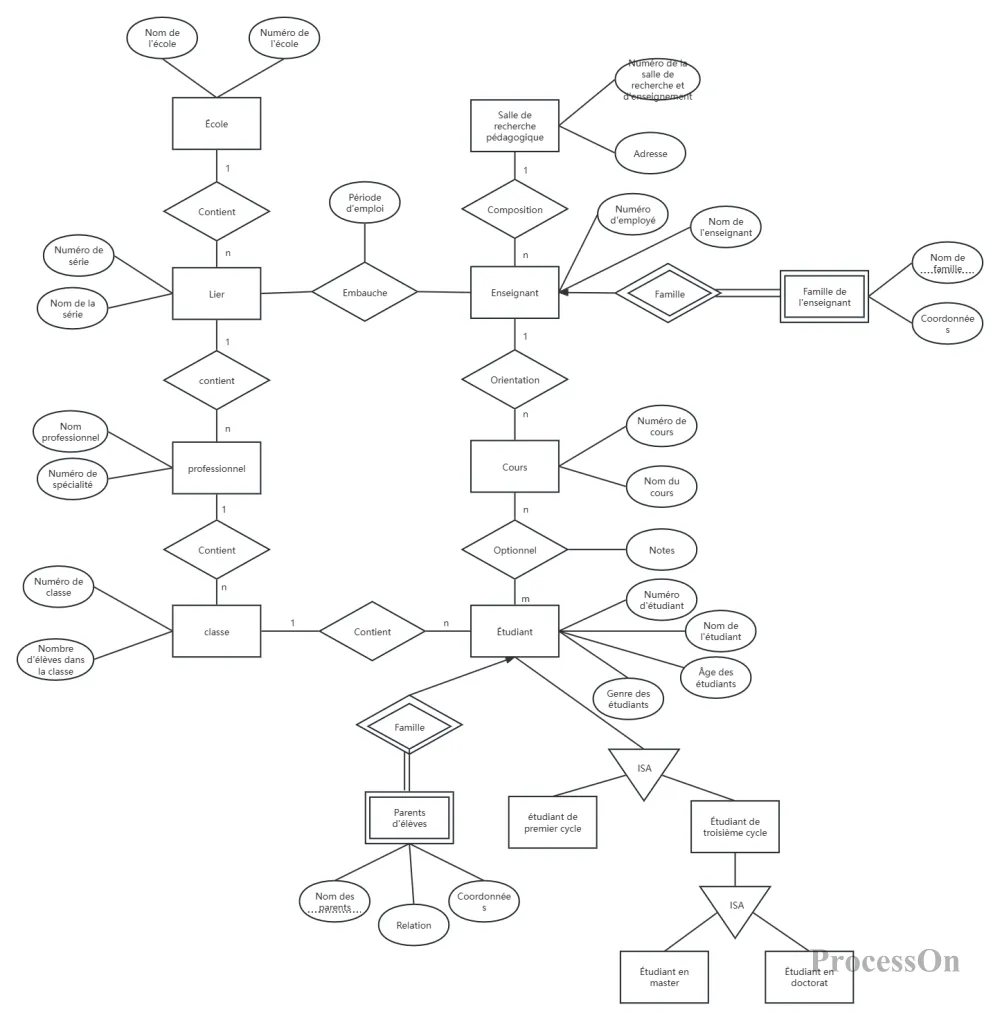

Diagramme EER du système de gestion scolaire
Les diagrammes EER jouent un rôle important dans divers scénarios de conception et de gestion de bases de données. Il est couramment utilisé pour :
Conception de base de données : les développeurs peuvent utiliser des diagrammes EER pour concevoir la structure de la base de données, notamment en définissant les tables, les champs et les relations entre eux.
Optimisation de la base de données : grâce au diagramme EER, les développeurs peuvent voir intuitivement la redondance et la complexité de la base de données et effectuer des optimisations en conséquence.
Documentation de la base de données : les diagrammes EER peuvent être utilisés comme documentation de la structure de la base de données, ce qui facilite la compréhension et la communication entre les développeurs et les administrateurs de base de données.
Ingénierie inverse de base de données : les diagrammes EER peuvent également être utilisés pour générer des scripts SQL pour les bases de données, créant ainsi rapidement des bases de données.
Le diagramme ER est un diagramme entité-relation, le diagramme EER est une extension du diagramme ER, et il existe des différences significatives entre les deux en termes de fonction et de détails :
Extension fonctionnelle : le diagramme EER fournit plus de fonctions et de détails, tels que la sous-classe/super-classe, les relations multiples, les dépendances à valeurs multiples, etc., rendant la conception de la base de données plus flexible et extensible.
Symboles riches : les diagrammes EER utilisent davantage de symboles et de concepts pour mieux décrire les modèles de données dans le monde réel.
Large gamme de scénarios d'application : les diagrammes EER ne sont pas seulement utilisés pour la conception de bases de données, mais également pour l'optimisation de bases de données, la documentation, l'ingénierie inverse et d'autres scénarios.
Si vous souhaitez en savoir plus sur les diagrammes ER, vous pouvez consulter Un must pour les débutants: Er Graph dessine facilement des diagrammes de relation de données .
Méthode de représentation : Représenté par un cadre rectangulaire.
Définition : Une entité est une chose ou un objet indépendant et spécifique dans le monde réel, qui correspond généralement à une table dans la base de données.
Fonction : L'entité est l'unité de base de la conception de base de données et est utilisée pour décrire les objets du monde réel.

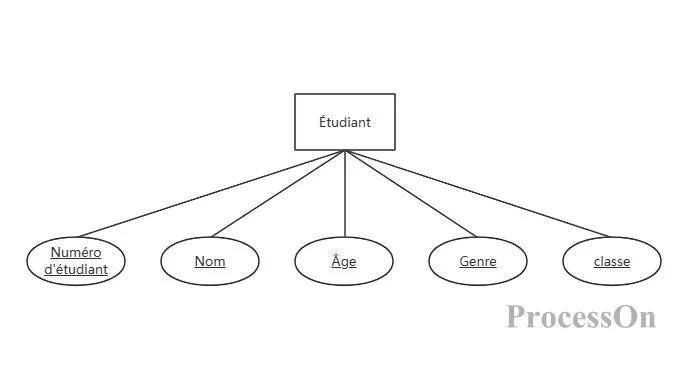

Méthode de représentation : Représentez-le avec un cadre elliptique et reliez-le à l'entité correspondante avec une ligne non orientée.
Définition : Un attribut est une caractéristique ou une description d’une entité qui décrit une caractéristique ou un aspect spécifique de l’entité.
Fonction : Les attributs correspondent généralement aux champs d'une table dans une base de données et sont utilisés pour stocker des informations spécifiques sur une entité.

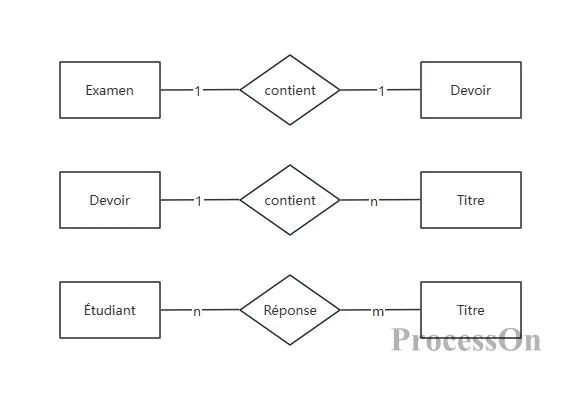

Méthode de représentation : Représenté par un cadre en losange et relié aux entités concernées par des lignes non orientées.
Définition : Les relations représentent les connexions et les dépendances entre les entités.
taper:
Un à un (1:1) : Il existe une correspondance unique entre une entité et une autre entité.
Un-à-plusieurs (1:n) : il existe une association entre une entité et plusieurs entités.
Plusieurs à plusieurs (m:n) : plusieurs entités peuvent être liées les unes aux autres.
Fonction : Les relations dans les bases de données sont généralement implémentées via des clés étrangères, qui sont utilisées pour connecter différentes tables.
Sous-classe/Superclasse :
Définition : Une sous-classe est un type d’entité qui hérite des attributs et des relations d’une superclasse.
Méthode de représentation : Dans le diagramme EER, les sous-classes sont généralement situées sous la superclasse et une ligne les relie pour indiquer la relation d'héritage.
Relation à valeurs multiples :
Définition : Une entité peut avoir plusieurs instances d’une relation avec une autre entité. Ces entités sont des sous-classes de plusieurs entités et ont plusieurs superclasses. Dans l'héritage multiple , les attributs d'une sous-classe sont l'union des attributs de toutes les superclasses.
Méthode de représentation : Dans les diagrammes EER, plusieurs relations sont généralement représentées en ajoutant des symboles spéciaux ou des commentaires à l'intérieur de la boîte en losange de relation.
Lignes de connexion : utilisées pour connecter des entités, des attributs et des relations pour indiquer l'association entre eux.
Commentaires et descriptions : utilisés pour fournir des explications et des descriptions supplémentaires des entités, des attributs et des relations pour une meilleure compréhension de la conception de la base de données.

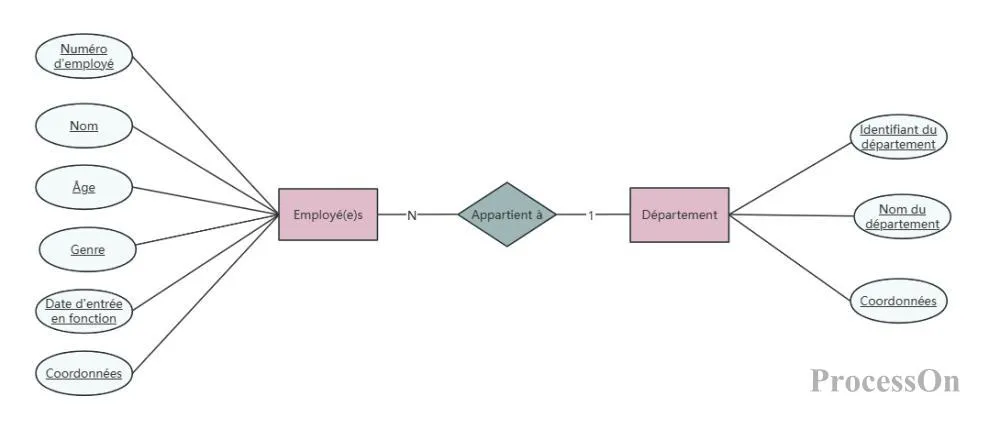

Supposons que nous ayons un diagramme ER simple avec deux entités : Employé et Département. L'entité employé possède des attributs pour l'ID de l'employé, le nom, l'âge , la date d'emploi et les coordonnées , et l'entité service possède des attributs pour le nom du service , l'ID du service et les coordonnées . Il existe une relation « appartient à » entre les employés et les services, ce qui signifie que les employés appartiennent à un service. Les relations suivantes peuvent être triées :

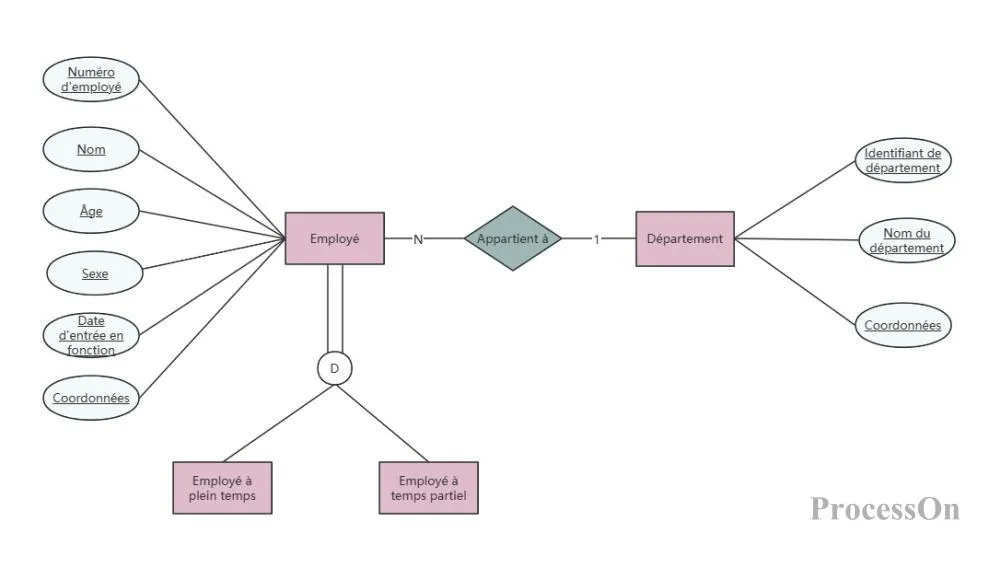

Si nous étendons cela à un diagramme EER, nous pouvons introduire le concept de supertypes et de sous-types. Par exemple, nous pouvons décomposer l’entité employé en deux sous-types : les employés à temps plein et les employés à temps partiel. À ce stade, l'employé à temps plein et l'employé à temps partiel seront des sous-types de l'entité Employé .
1. Ouvrez le site Web officiel de ProcessOn, accédez à la page du dossier personnel et cliquez sur Nouveau pour créer un organigramme .
2. Cliquez sur Plus de graphiques dans la bibliothèque graphique sur la gauche, recherchez le diagramme ER et cliquez sur OK.
3. le symbole du diagramme ER de la bibliothèque graphique sur le côté gauche du créateur d'organigrammes vers le canevas, double-cliquez sur le graphique pour ajouter du texte et cliquez sur « + » sur le graphique pour créer des lignes pour connecter différents symboles ER.
4. Sélectionnez la connexion et utilisez la barre d’outils supérieure pour modifier le type de connexion.
La communauté ProcessOn contient une multitude de modèles de diagrammes EER pour référence et prend en charge le clonage pour améliorer l'efficacité du dessin. Voici quelques modèles partagés.

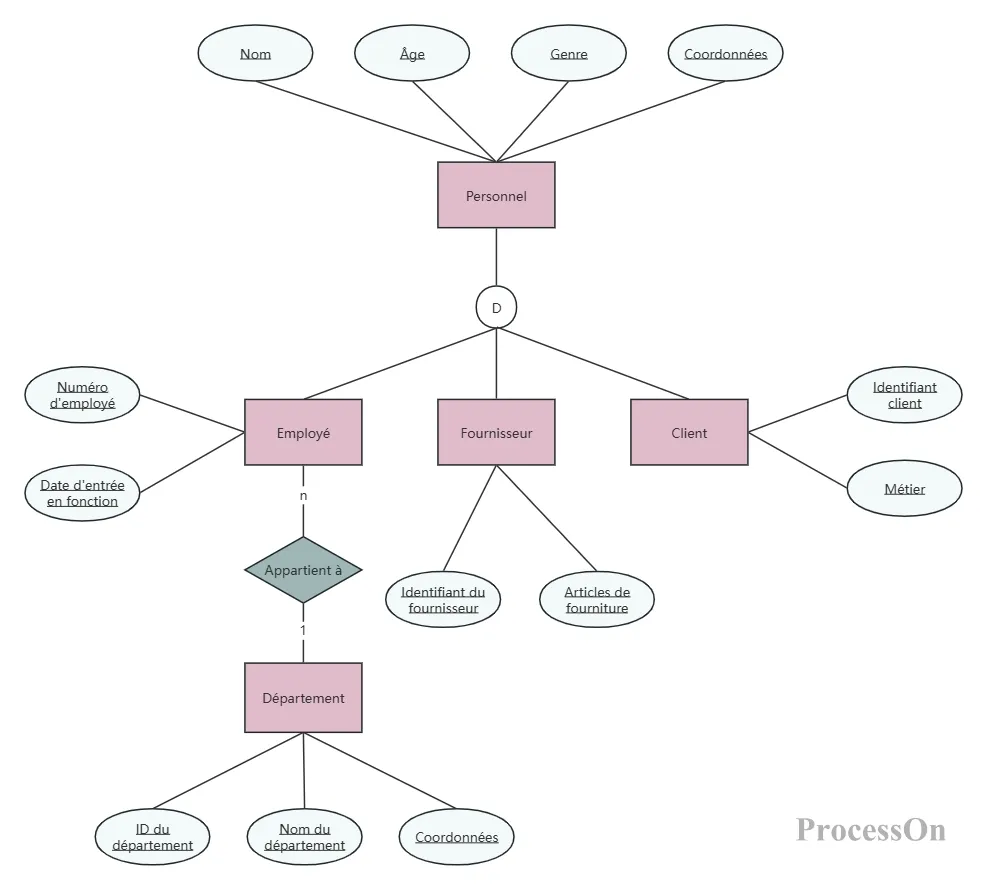

Diagramme EER du système de gestion du personnel d'entreprise

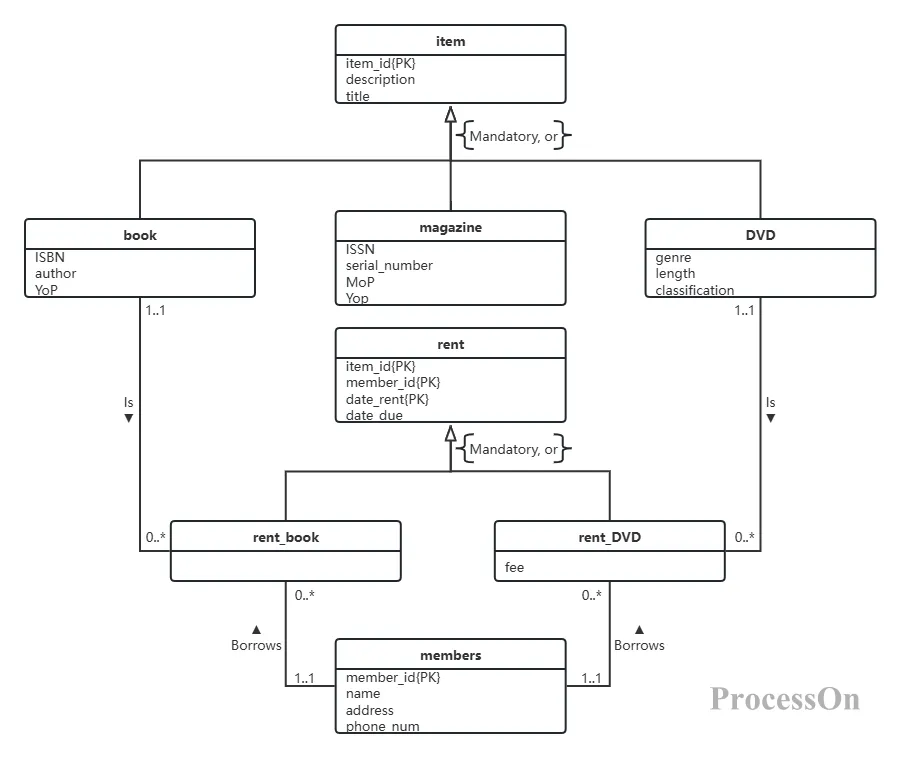

Diagramme EER du système de prêt de bibliothèque

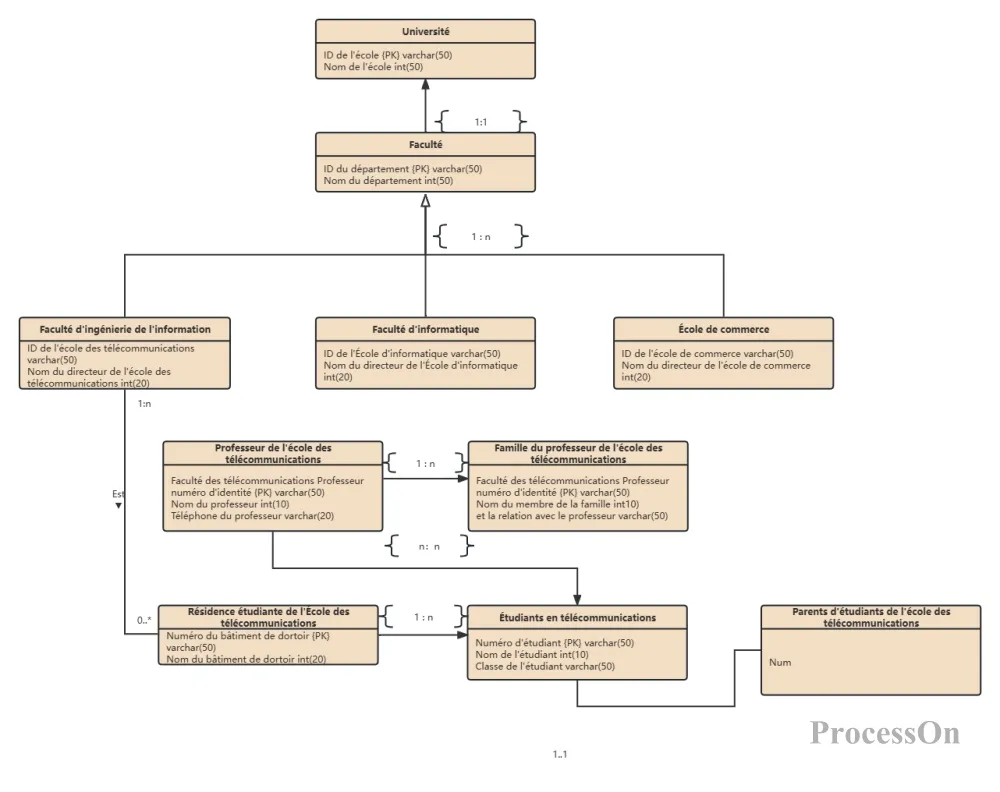

Diagramme EER du système de gestion des départements universitaires
En bref, le diagramme EER est un puissant outil de conception de base de données, qui non seulement hérite des avantages du diagramme ER traditionnel, mais étend également davantage de fonctions et de détails. En utilisant les diagrammes EER, les développeurs peuvent mieux planifier et gérer les structures de base de données et améliorer l'efficacité du développement. Les diagrammes EER jouent un rôle important dans la conception, l'optimisation, la documentation et d'autres scénarios de bases de données. J'espère que cet article pourra vous fournir une référence et des conseils utiles pour appliquer les diagrammes EER dans les travaux pratiques .
