Diagramma EER (Entità Avanzata) Il diagramma entità-relazione, o diagramma entità-relazione avanzato, è un potente strumento per visualizzare la progettazione del database. Non solo eredita l'essenza del tradizionale diagramma ER (diagramma entità-relazione), ma amplia anche le funzioni e i dettagli per rendere la progettazione del database più intuitiva e flessibile. Di seguito verrà spiegato in dettaglio il diagramma EER, analizzando gli aspetti concettuali, le differenze rispetto al diagramma ER, i simboli, i tutorial di disegno, gli esempi, ecc.
Il diagramma EER è uno strumento grafico di progettazione di database che utilizza simboli grafici e linee di collegamento per rappresentare entità, attributi e le relazioni tra di essi. Le entità rappresentano le tabelle in un database, gli attributi rappresentano i campi in una tabella e le relazioni rappresentano le connessioni tra tabelle diverse. I diagrammi EER non vengono utilizzati solo per visualizzare la struttura di un database, ma aiutano anche gli sviluppatori a pianificare e gestire meglio il database per soddisfare le esigenze dell'applicazione.

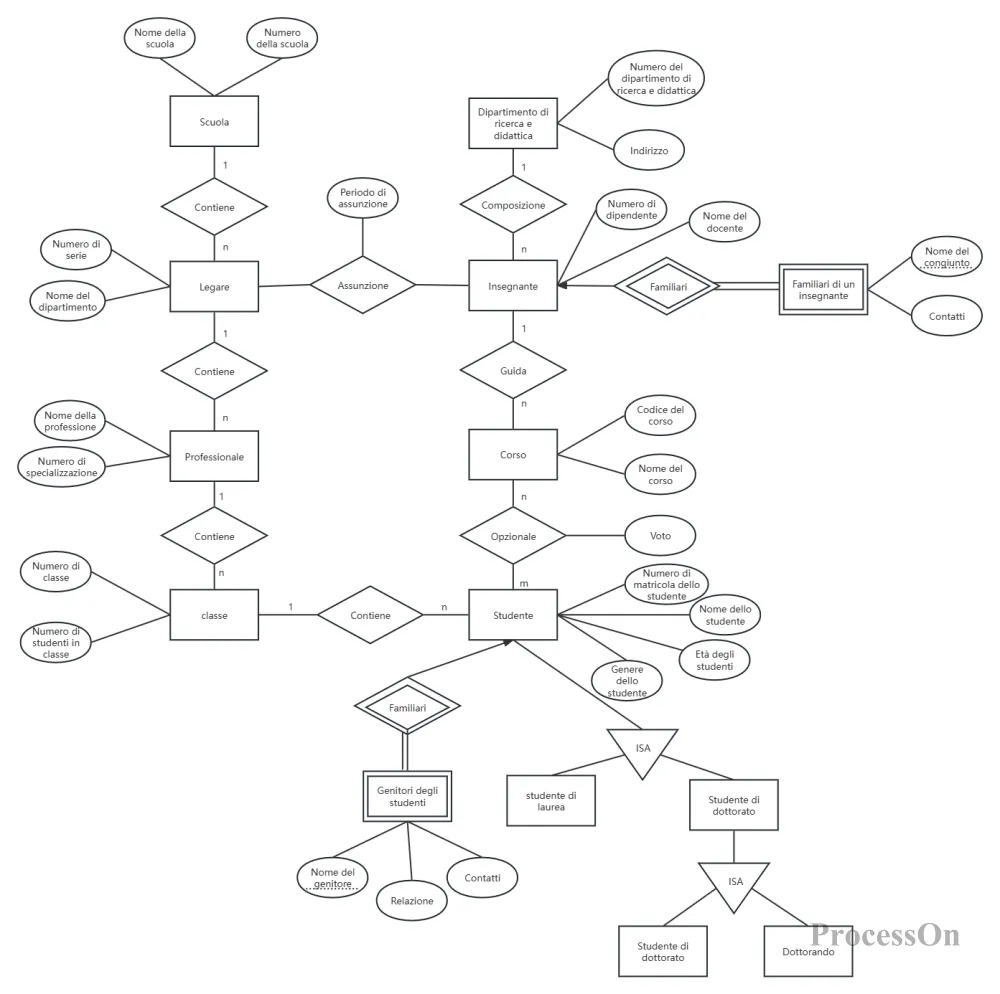

Diagramma EER del sistema di gestione scolastica
I diagrammi EER svolgono un ruolo importante in vari scenari di progettazione e gestione di database. Viene comunemente utilizzato per:
Progettazione del database: gli sviluppatori possono utilizzare i diagrammi EER per progettare la struttura del database, inclusa la definizione di tabelle, campi e delle relazioni tra di essi.
Ottimizzazione del database: tramite il diagramma EER, gli sviluppatori possono vedere intuitivamente la ridondanza e la complessità del database e apportare le opportune ottimizzazioni.
Documentazione del database: i diagrammi EER possono essere utilizzati come documentazione della struttura del database, semplificandone la comprensione e la comunicazione per sviluppatori e amministratori del database.
Reverse engineering di database: i diagrammi EER possono essere utilizzati anche per generare script SQL per database, creando così rapidamente database.
Il diagramma ER è un diagramma entità-relazione, il diagramma EER è un'estensione del diagramma ER e ci sono differenze significative tra i due in termini di funzione e dettagli:
Estensione funzionale: il diagramma EER fornisce più funzioni e dettagli, come sottoclasse/superclasse, relazioni multiple, dipendenze multivalore, ecc., rendendo la progettazione del database più flessibile ed estensibile.
Simboli avanzati: i diagrammi EER utilizzano più simboli e concetti per descrivere meglio i modelli di dati nel mondo reale.
Ampia gamma di scenari applicativi: i diagrammi EER non vengono utilizzati solo per la progettazione di database, ma anche per l'ottimizzazione di database, la documentazione, il reverse engineering e altri scenari.
Se vuoi saperne di più sui diagrammi ER, puoi consultare Leggere da principianti: Diagramma ER per un facile disegno di diagrammi di relazione dati.
Metodo di rappresentazione: Rappresentato da una cornice rettangolare.
Definizione: Un'entità è una cosa o un oggetto indipendente e specifico nel mondo reale, che di solito corrisponde a una tabella nel database.
Funzione: l'entità è l'unità di base della progettazione di un database e viene utilizzata per descrivere oggetti nel mondo reale.

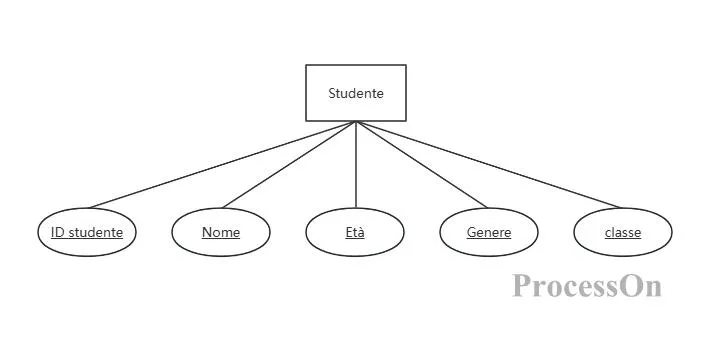

Metodo di rappresentazione: rappresentarlo con una cornice ellittica e collegarlo all'entità corrispondente con una linea non orientata.
Definizione: Un attributo è una caratteristica o descrizione di un'entità che descrive una caratteristica o un aspetto specifico dell'entità.
Funzione: gli attributi corrispondono solitamente ai campi di una tabella di un database e vengono utilizzati per memorizzare informazioni specifiche su un'entità.
Metodo di rappresentazione: rappresentato da una cornice a forma di diamante e collegato alle entità rilevanti con linee non orientate.
Definizione: Le relazioni rappresentano connessioni e dipendenze tra entità.
tipo:

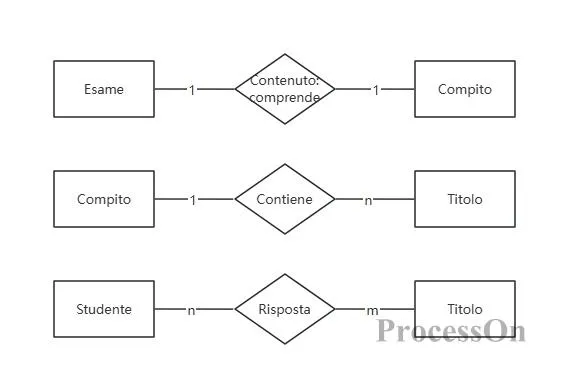

Uno a uno (1:1): esiste una corrispondenza univoca tra un'entità e un'altra entità.
Uno-a-molti (1:n): esiste un'associazione tra un'entità e più entità.
Molti-a-molti (m:n): più entità possono essere correlate tra loro.
Funzione: le relazioni nei database sono solitamente implementate tramite chiavi esterne, utilizzate per collegare tabelle diverse.
Sottoclasse/Superclasse:
Definizione: una sottoclasse è un tipo di entità che eredita attributi e relazioni da una superclasse.
Metodo di rappresentazione: nel diagramma EER, le sottoclassi si trovano solitamente sotto la superclasse e sono collegate da una linea per indicare la relazione di ereditarietà.
Relazione multivalore:
Definizione: un'entità può avere più istanze di una relazione con un'altra entità. Queste entità sono sottoclassi di più entità e hanno più superclassi. Nell'ereditarietà multipla gli attributi di una sottoclasse sono l'unione degli attributi di tutte le superclassi.
Metodo di rappresentazione: nei diagrammi EER, le relazioni multiple vengono solitamente rappresentate aggiungendo simboli speciali o commenti all'interno del riquadro a forma di diamante della relazione.
Linee di collegamento: utilizzate per collegare entità, attributi e relazioni per indicare l'associazione tra di essi.
Commenti e descrizioni: utilizzati per fornire ulteriori spiegazioni e descrizioni di entità, attributi e relazioni per una migliore comprensione della progettazione del database.

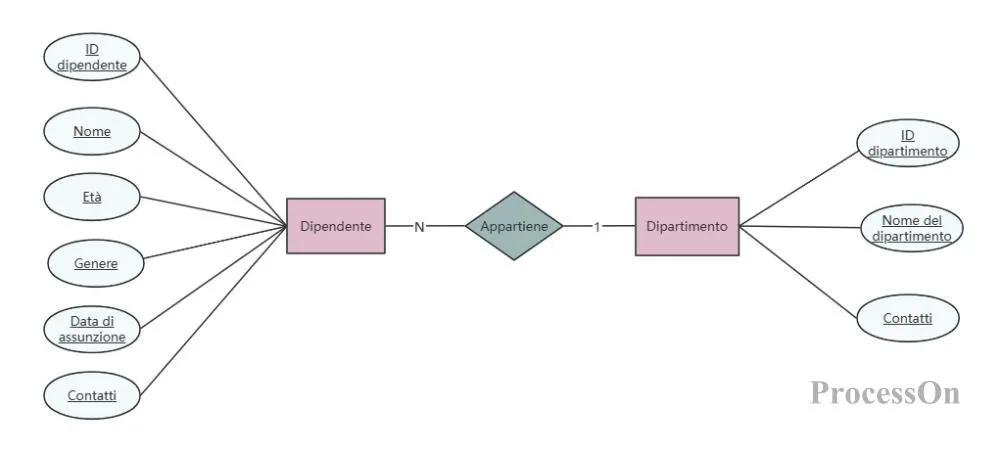

Supponiamo di avere un semplice diagramma ER con due entità: Dipendente e Reparto. L'entità dipendente ha attributi per ID dipendente, nome, età , data di impiego e informazioni di contatto , mentre l'entità reparto ha attributi per nome reparto , ID reparto e informazioni di contatto . Tra dipendenti e reparti esiste una relazione di "appartenenza", il che significa che i dipendenti appartengono a un reparto. È possibile risolvere le seguenti relazioni:

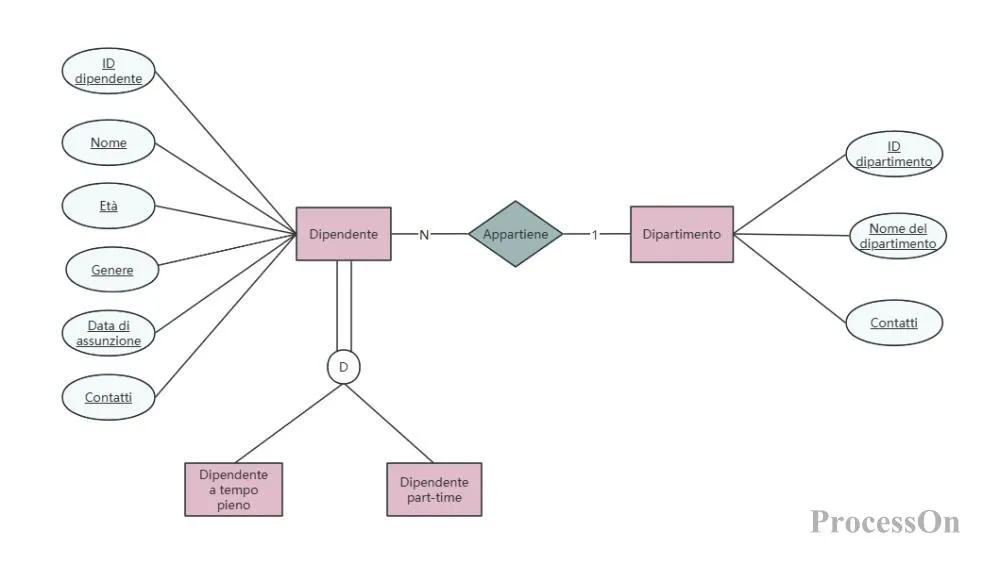

Se estendiamo questo concetto a un diagramma EER, possiamo introdurre il concetto di supertipi e sottotipi. Ad esempio, possiamo suddividere ulteriormente l'entità dipendente in due sottotipi: dipendenti a tempo pieno e dipendenti a tempo parziale. A questo punto, Dipendente a tempo pieno e Dipendente a tempo parziale saranno sottotipi dell'entità Dipendente .
1. Aprire il sito Web ufficiale di ProcessOn, accedere alla pagina dei file personali e fare clic su Nuovo per creare un diagramma di flusso .
2. Fare clic su Altri elementi grafici nella libreria grafica a sinistra, trovare il diagramma ER e fare clic su OK.
3. il simbolo del diagramma ER dalla libreria grafica sul lato sinistro del generatore di diagrammi di flusso all'area di disegno, fare doppio clic sul grafico per aggiungere testo e fare clic su "+" sul grafico per creare linee che colleghino diversi simboli ER.
4. Selezionare la connessione e utilizzare la barra degli strumenti in alto per modificare il tipo di connessione.
La comunità ProcessOn contiene una vasta gamma di modelli di diagrammi EER di riferimento e supporta la clonazione per migliorare l'efficienza del disegno. Di seguito alcuni modelli condivisi.

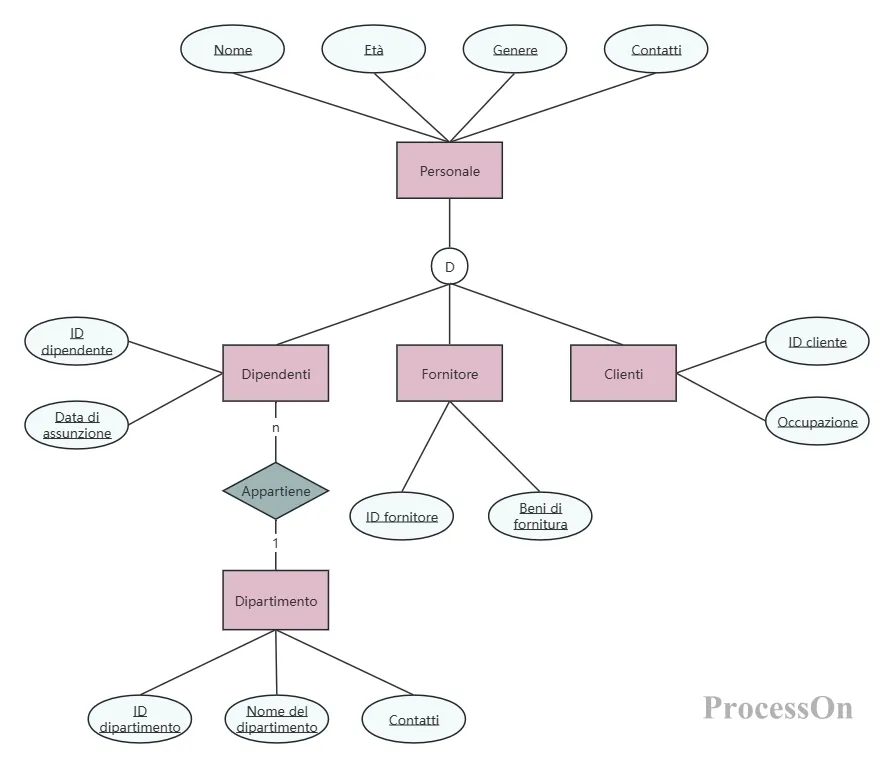

Diagramma EER del sistema di gestione del personale aziendale

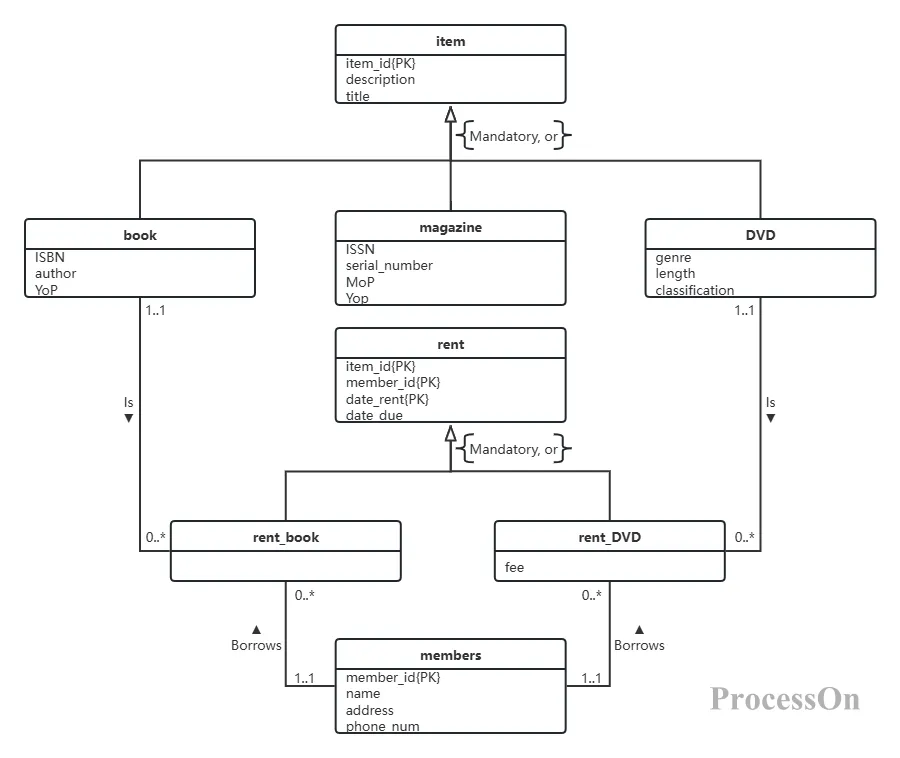

Diagramma EER del sistema di prestito bibliotecario

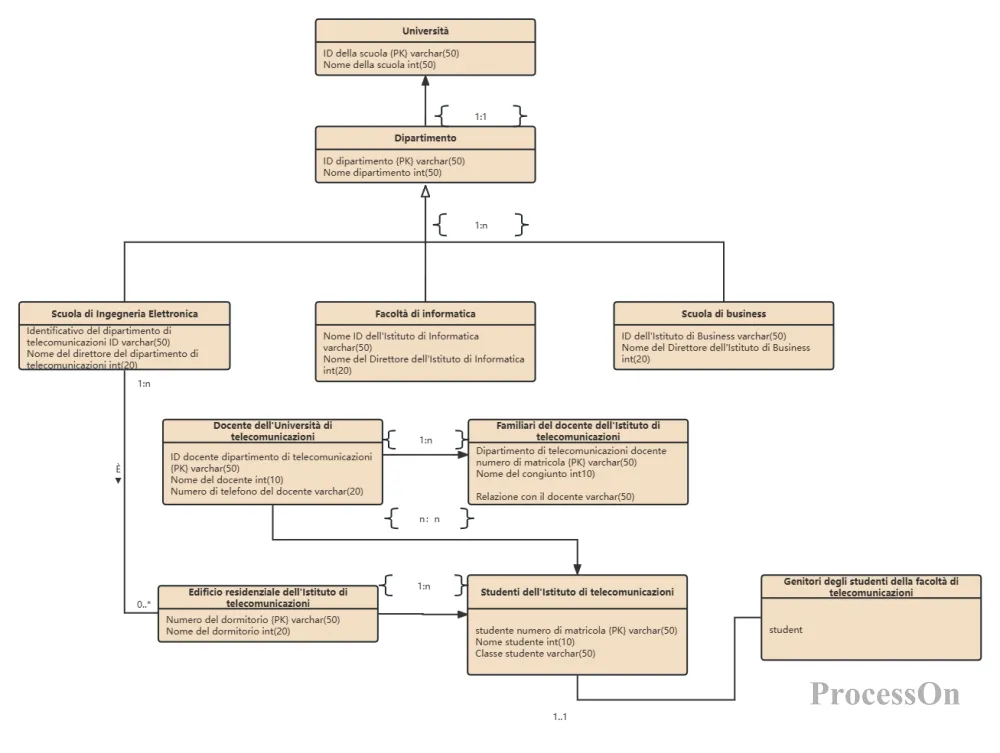

Diagramma EER del sistema di gestione del dipartimento universitario
In breve, il diagramma EER è un potente strumento di progettazione di database, che non solo eredita i vantaggi del tradizionale diagramma ER, ma offre anche più funzioni e dettagli. Utilizzando i diagrammi EER, gli sviluppatori possono pianificare e gestire meglio le strutture dei database e migliorare l'efficienza dello sviluppo. I diagrammi EER svolgono un ruolo importante nella progettazione, nell'ottimizzazione, nella documentazione e in altri scenari dei database. Spero che questo articolo possa fornirvi un riferimento e una guida utili per applicare i diagrammi EER nel lavoro pratico .
