Схема топологии сети — это графическое представление устройств в компьютерной сети и соединений между ними. ProcessOn поддерживает построение схем топологии сети в режиме онлайн. Система имеет встроенные графические символы для Cisco, Network, AWS, Google Cloud, Alibaba Cloud, Huawei Cloud, Tencent Cloud и т. д., а также большое количество высококачественных шаблонов топологических схем для клонирования.
начинать

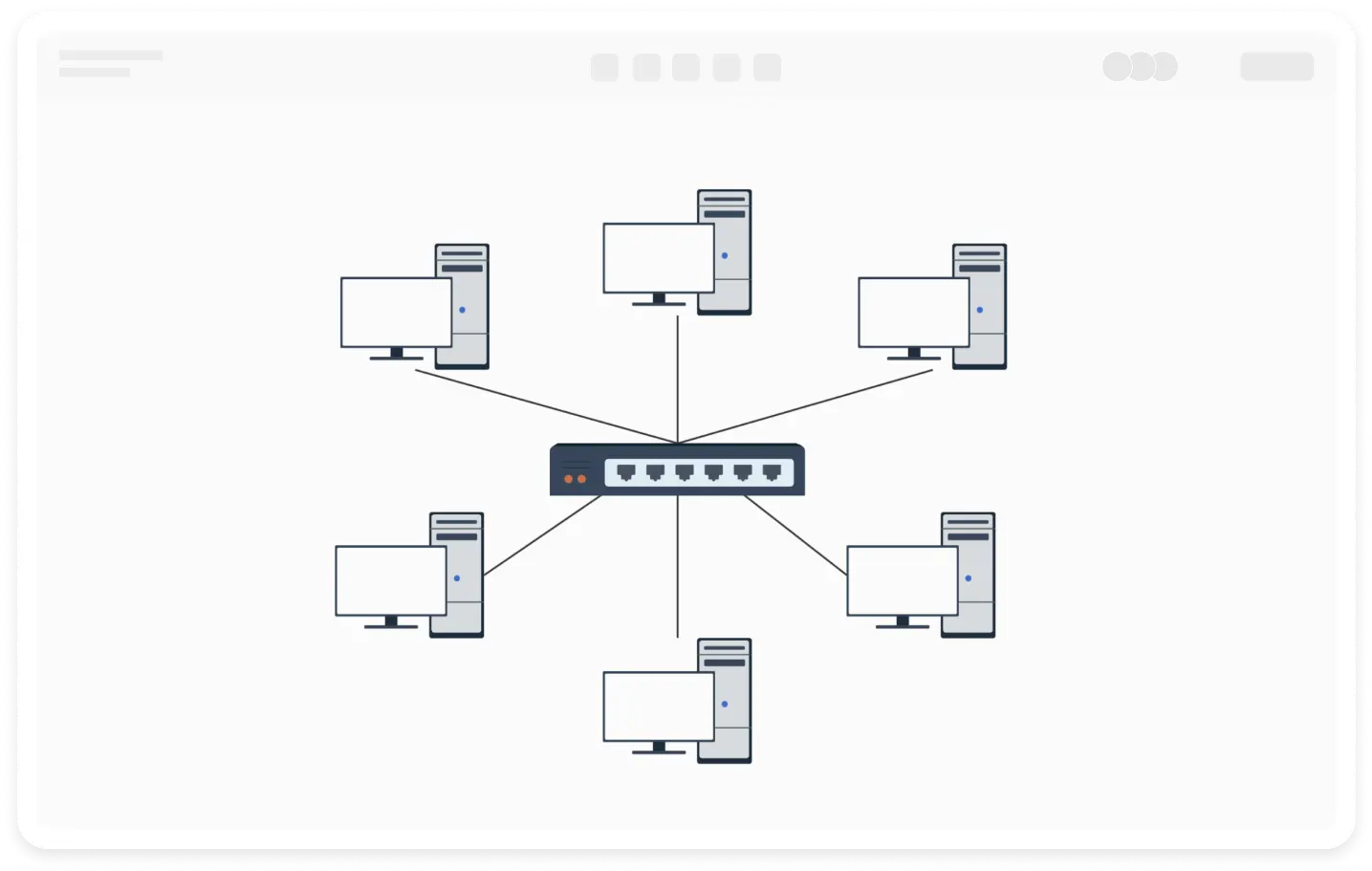

Топология «звезда»
Топология «звезда» использует центральный коммутационный блок, который радиально подключен к каждому узлу сети, а все остальные устройства подключены к центральному узлу по схеме «точка-точка». Центральный узел отвечает за управление потоком данных в сети. В случае отказа центрального узла вся сеть может быть парализована, но отдельные устройства не будут влиять друг на друга.
начинать

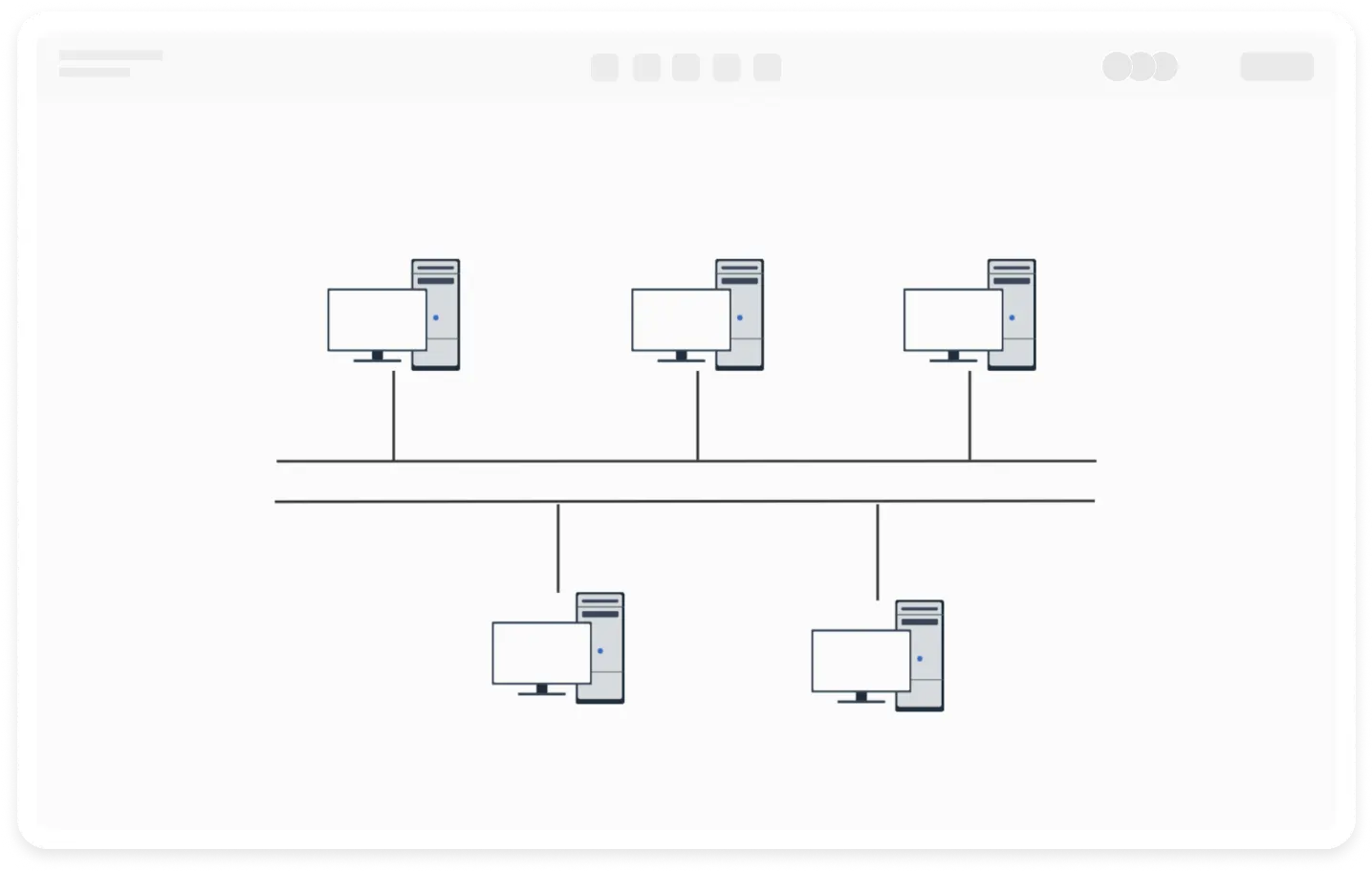

Топология шины
В топологии шины все устройства подключены к шине, которая служит общей средой передачи данных. Устройства получают данные, прослушивая сигналы на шине, и отправляют данные на шину для приема другими устройствами. Топология шины проста и не требует центрального процессора, но отказ шины может повлиять на всю сеть.
начинать

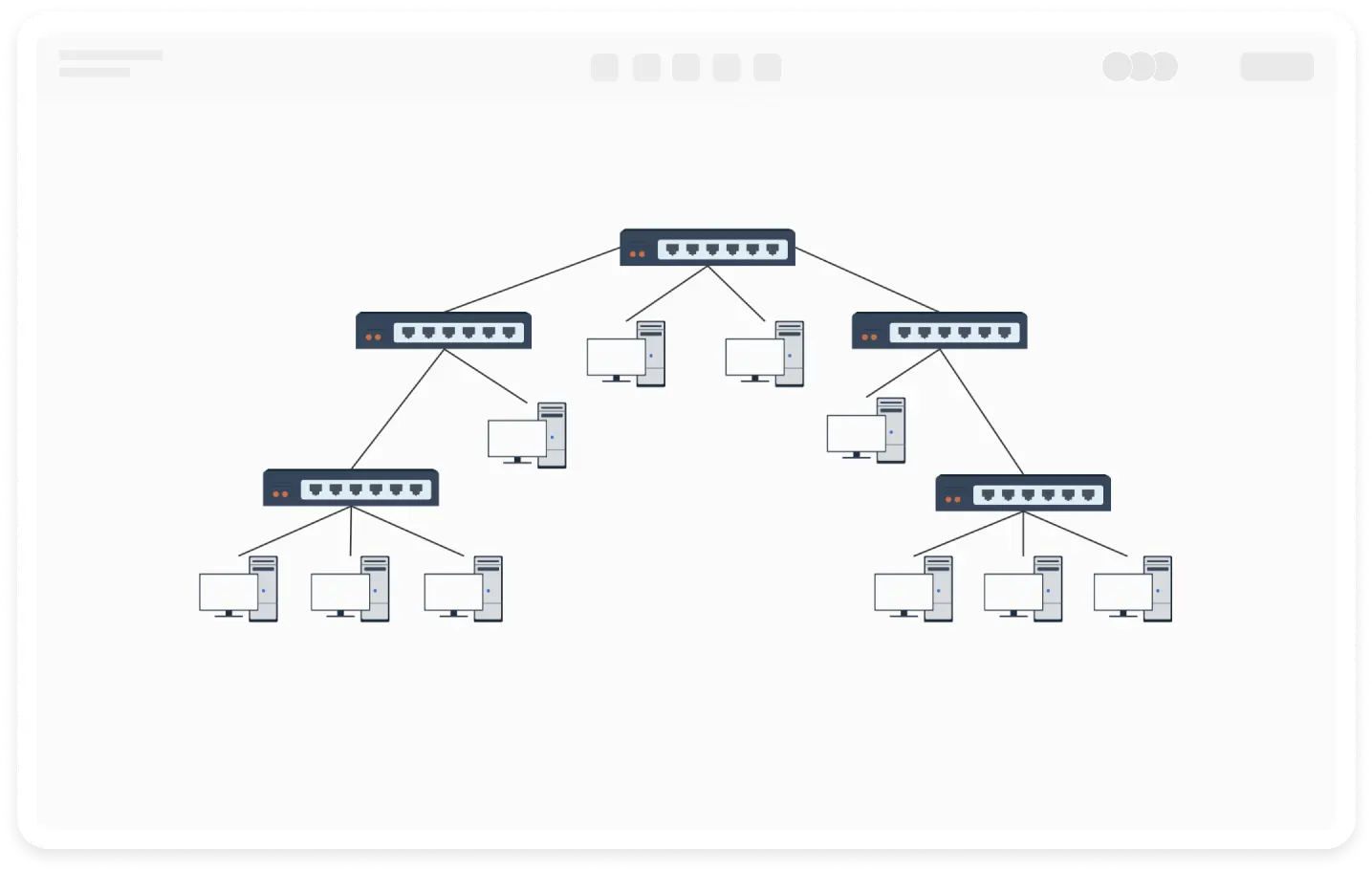

Древовидная топология
Древовидная топология представляет собой расширение шинной топологии. Средой передачи данных является незамкнутый ответвительный кабель, характеристики которого соответствуют топологии шинной сети. По сравнению со звездообразной топологией общая длина линии связи короче, стоимость ниже, узлы легко расширяются, а пути находить удобнее.
начинать

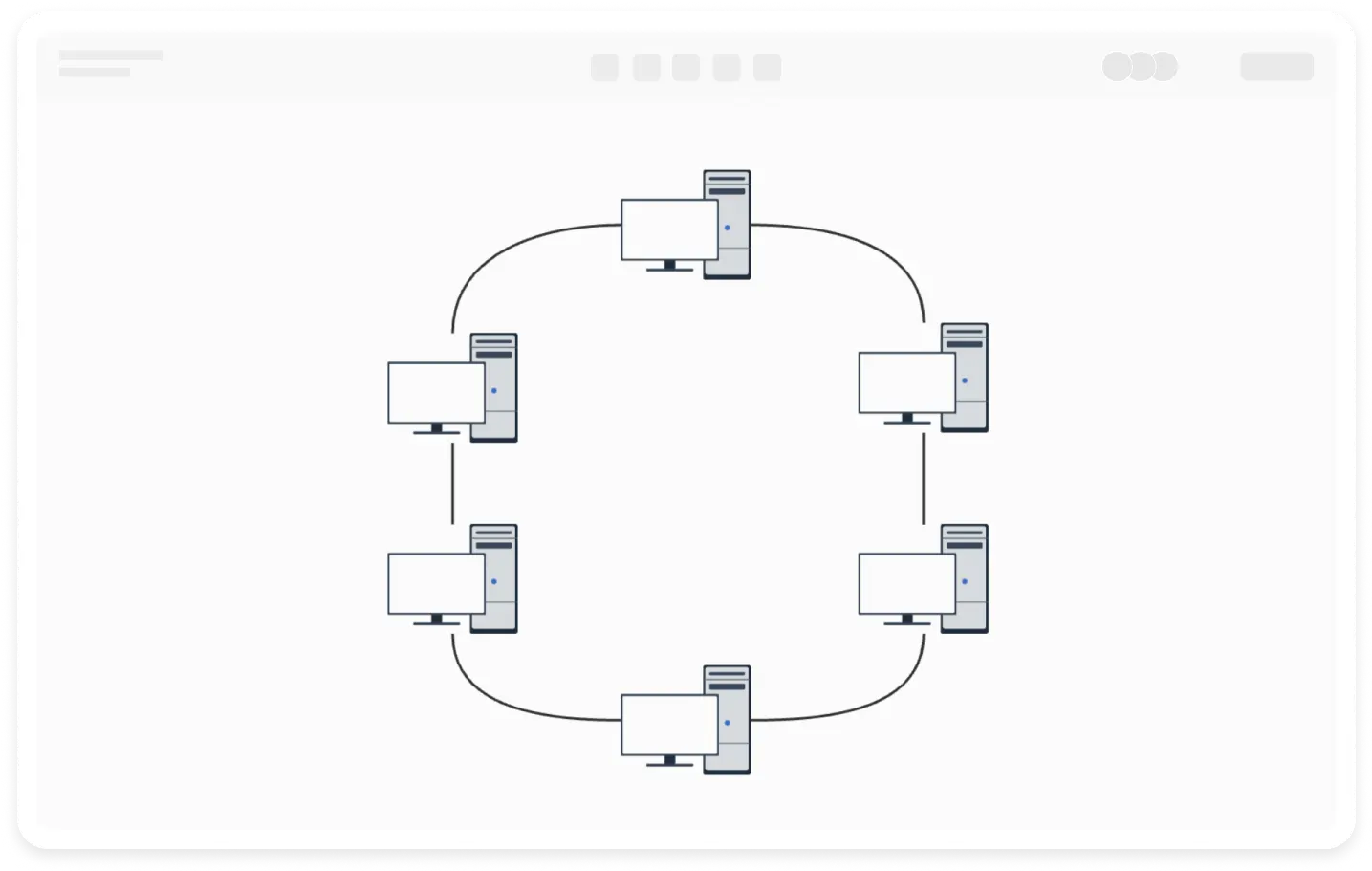

Кольцевая топология
В кольцевой топологии каждое устройство подключается, образуя замкнутый контур по принципу «точка-точка». Каждый узел подключен к сети через повторитель. Повторители соединены между собой, и информация передается по петле в одном направлении. При отключении точки в кольце сеть может перенастроиться для восстановления связи, перепрыгнув через отключенную точку. Однако если ключевое устройство или звено в кольце выйдет из строя, сеть может быть парализована.
начинать

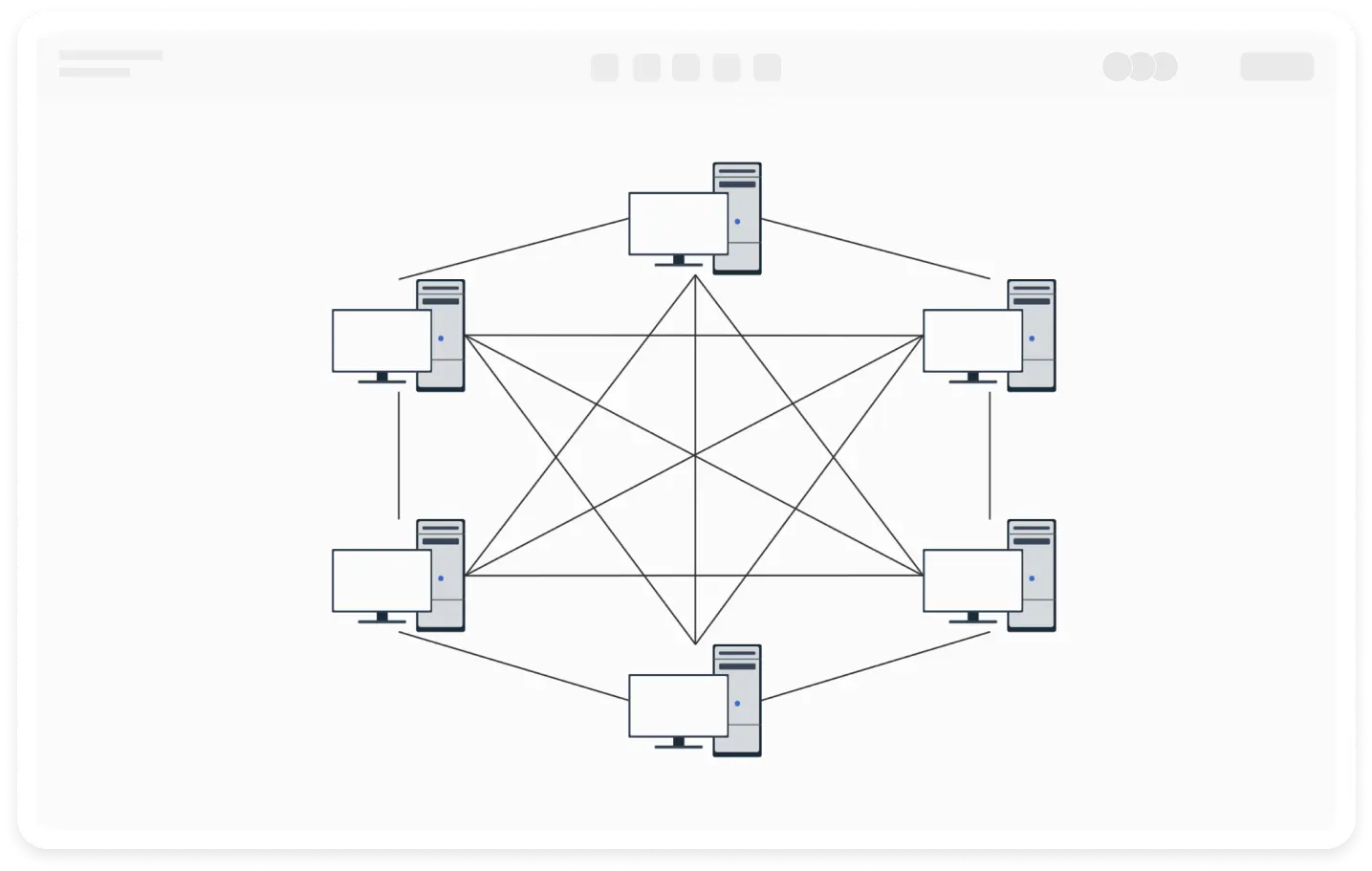

Топология сетки
В топологии ячеистой сети каждое устройство соединено соединением точка-точка. Этот тип соединения неэкономичен и используется только в тех случаях, когда каждому сайту необходимо часто отправлять информацию. Ее установка сложна, но система отличается высокой надежностью и высокой отказоустойчивостью. Это одна из самых надежных, но и самых сложных сетевых структур.
начинать

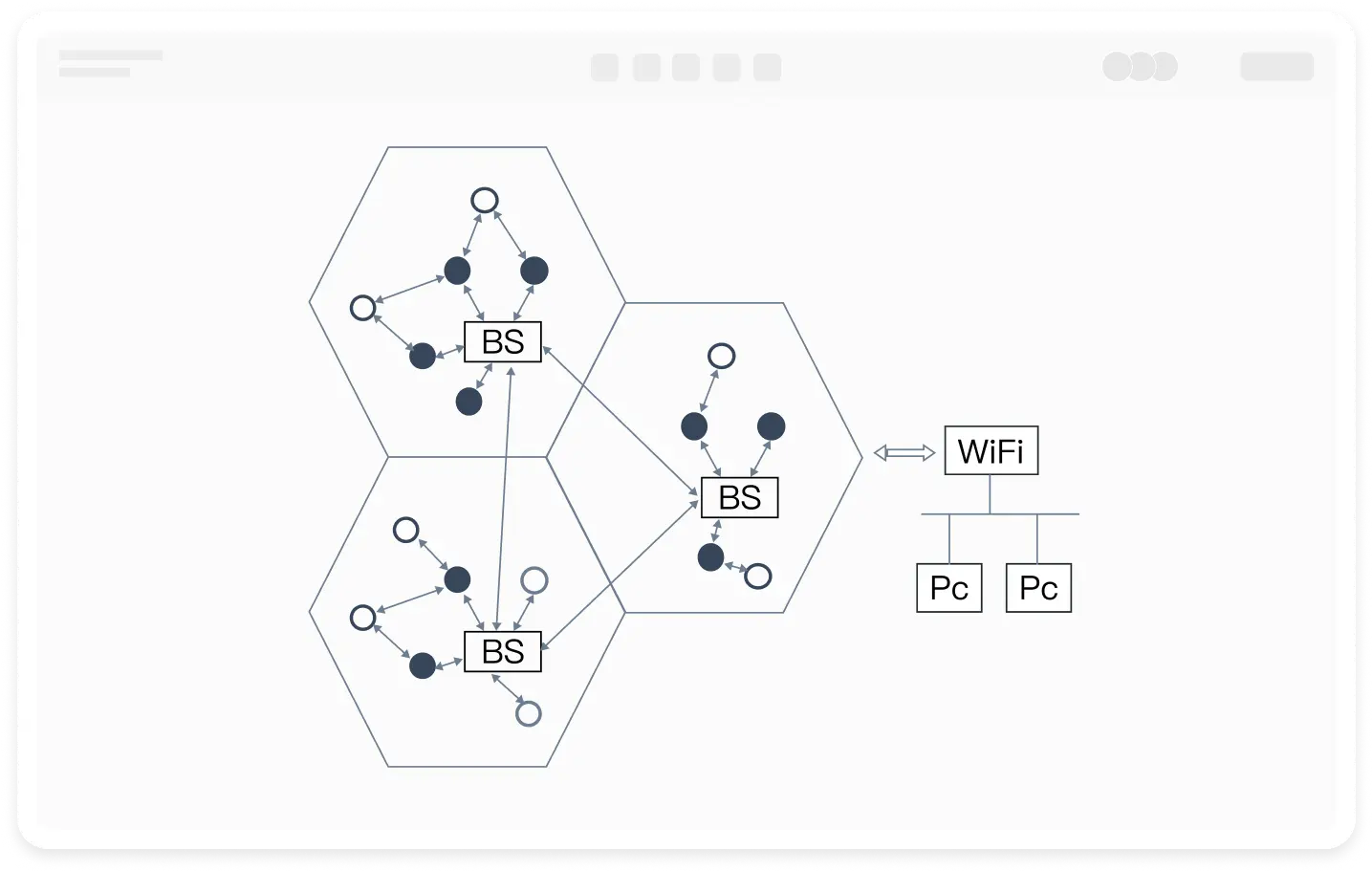

Топология сот
Сотовая топология — это топология, основанная на концепции сотовых сетей. Он имитирует структуру пчелиных сот и делит сеть на несколько шестиугольных областей. В каждой зоне имеется базовая станция, отвечающая за связь. Это широко используемая структура в беспроводных локальных сетях. Характеризуется двухточечной и многоточечной передачей беспроводной среды передачи. Это беспроводная сеть, подходящая для городских сетей, сетей кампусов и корпоративных сетей.
начинать

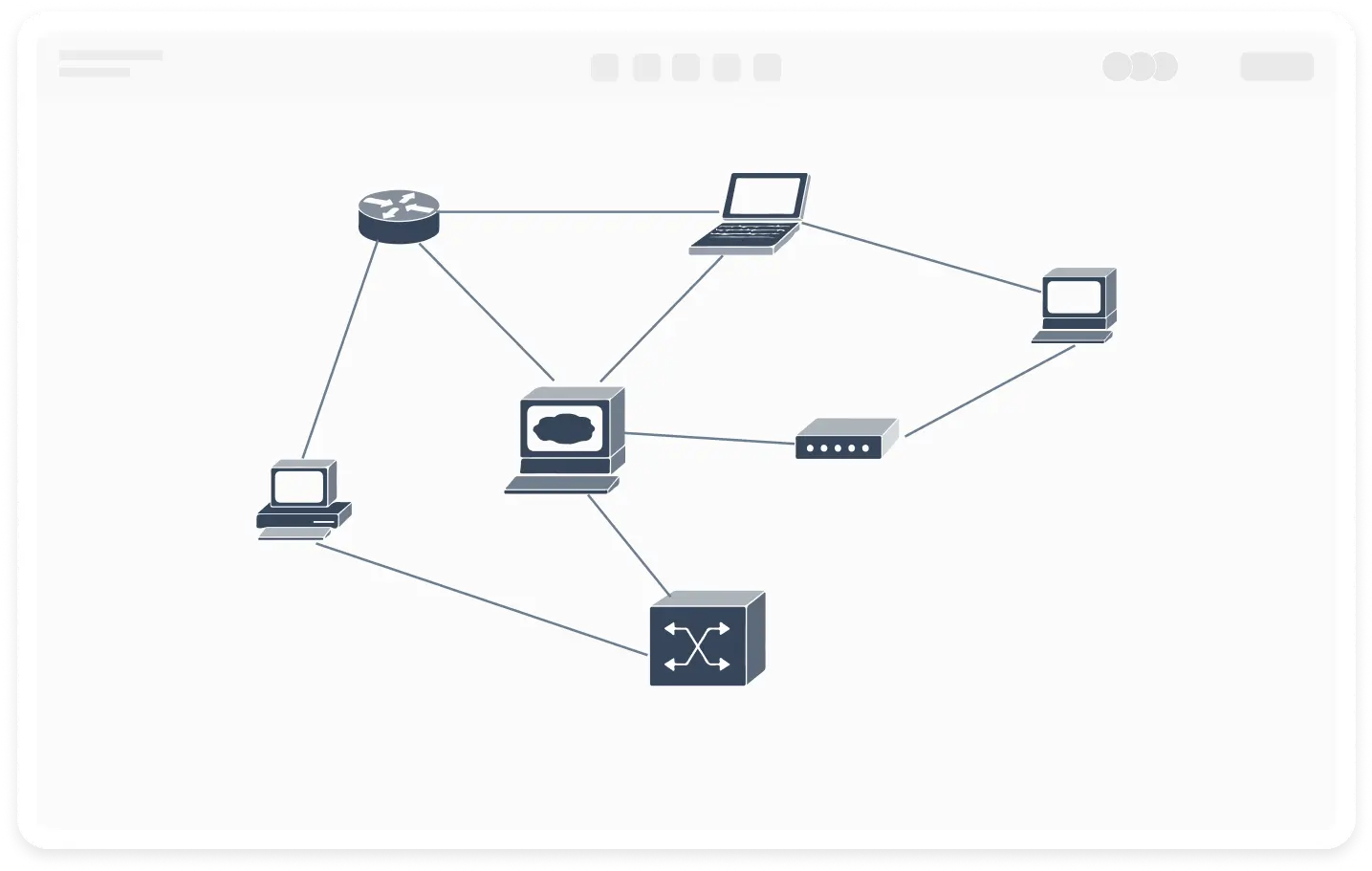

Распределенная топология
Распределенная топология — это форма сети, которая соединяет компьютеры, распределенные в разных местах, посредством линий, и каждый узел имеет как минимум две связи с другими узлами. Благодаря использованию децентрализованного управления, даже если произойдет сбой в определенной части всей сети, это не повлияет на работу всей сети, поэтому она имеет высокую надежность.
начинать
Богатая библиотека графиков сетевой топологии
Система имеет более 2500 встроенных графических символов схем топологии сети, таких как Cisco, Network, AWS, Google Cloud, Alibaba Cloud, Huawei Cloud, Tencent Cloud и т. д., что позволяет быстро рисовать профессиональные схемы топологии сети.
начинать
ProcessOn Network Topology
Онлайн-сотрудничество
Построение схем топологии сети онлайн — это простое и удобное занятие, поддерживающее совместное творчество нескольких человек. Вы также можете настроить ссылки для обмена информацией в режиме реального времени.
Совместимость с несколькими форматами
Схема топологии сети поддерживает экспорт в форматы PNG, VISIO, PDF, SVG и другие, а также импорт файлов формата VISIO.
Облачное хранилище
Файлы карт топологии сети хранятся в режиме реального времени, синхронизируются в облаке между различными терминалами, можно отслеживать исторические версии, а безопасность файлов гарантируется.
начинать
Как нарисовать схему топологии сети
1

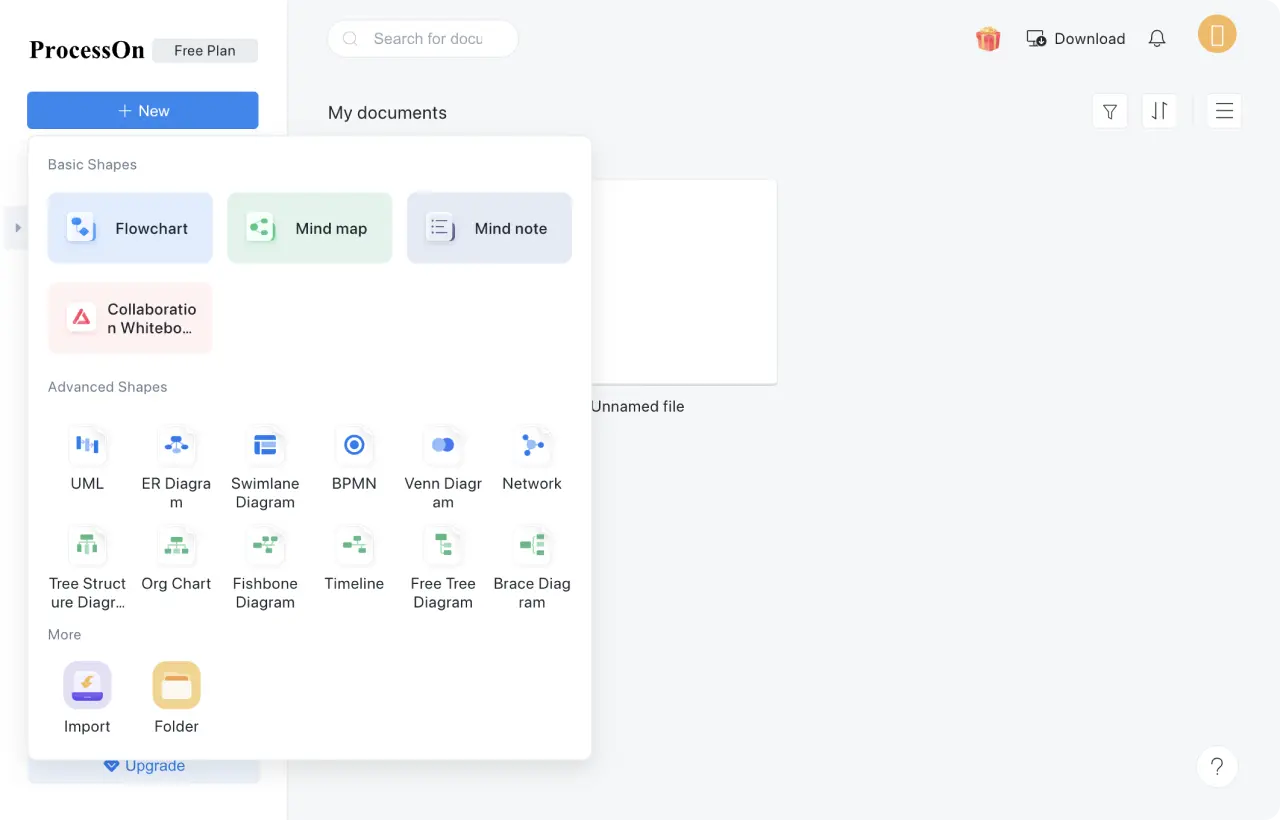

Создайте новую схему топологии сети или сначала создайте новую блок-схему, а затем добавьте графический символ «схема топологии сети» в графическую область или напрямую клонируйте публично выпущенный шаблон схемы топологии сети.
2

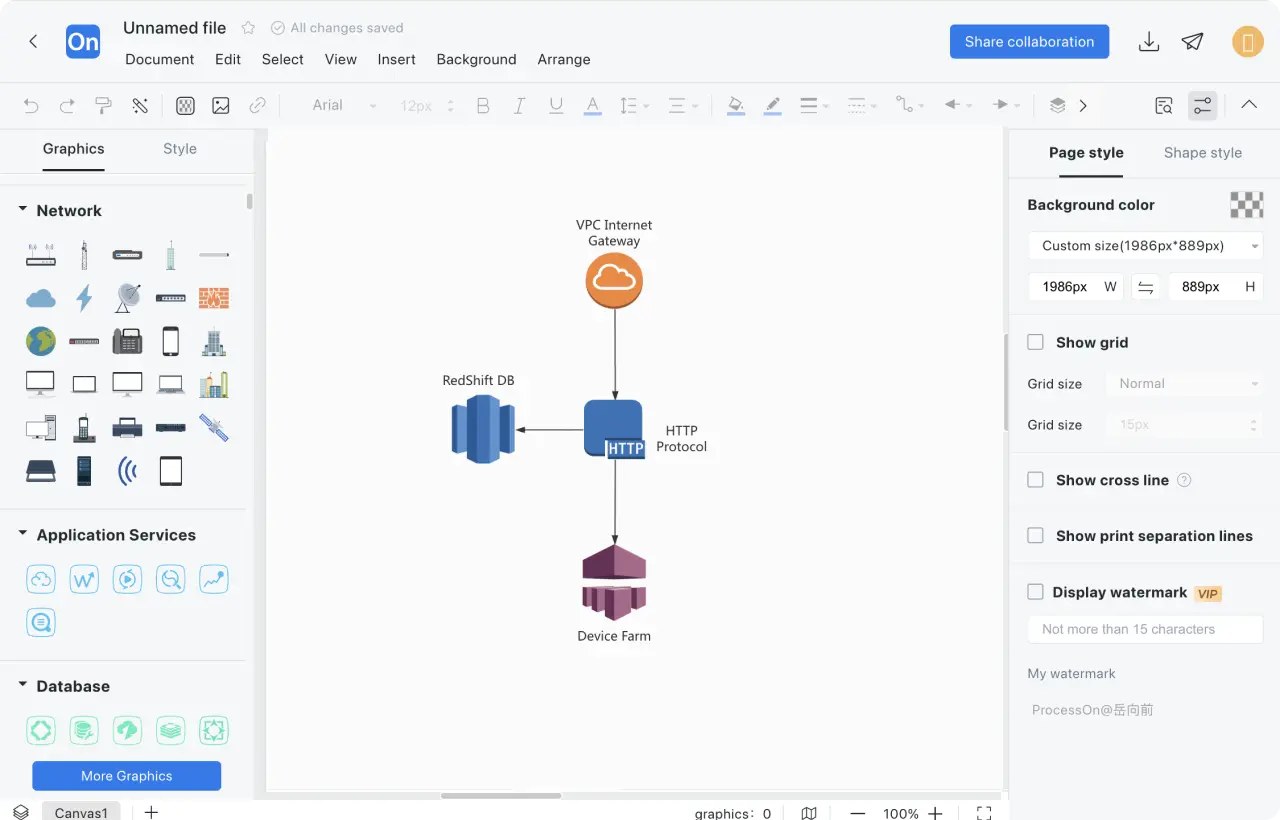

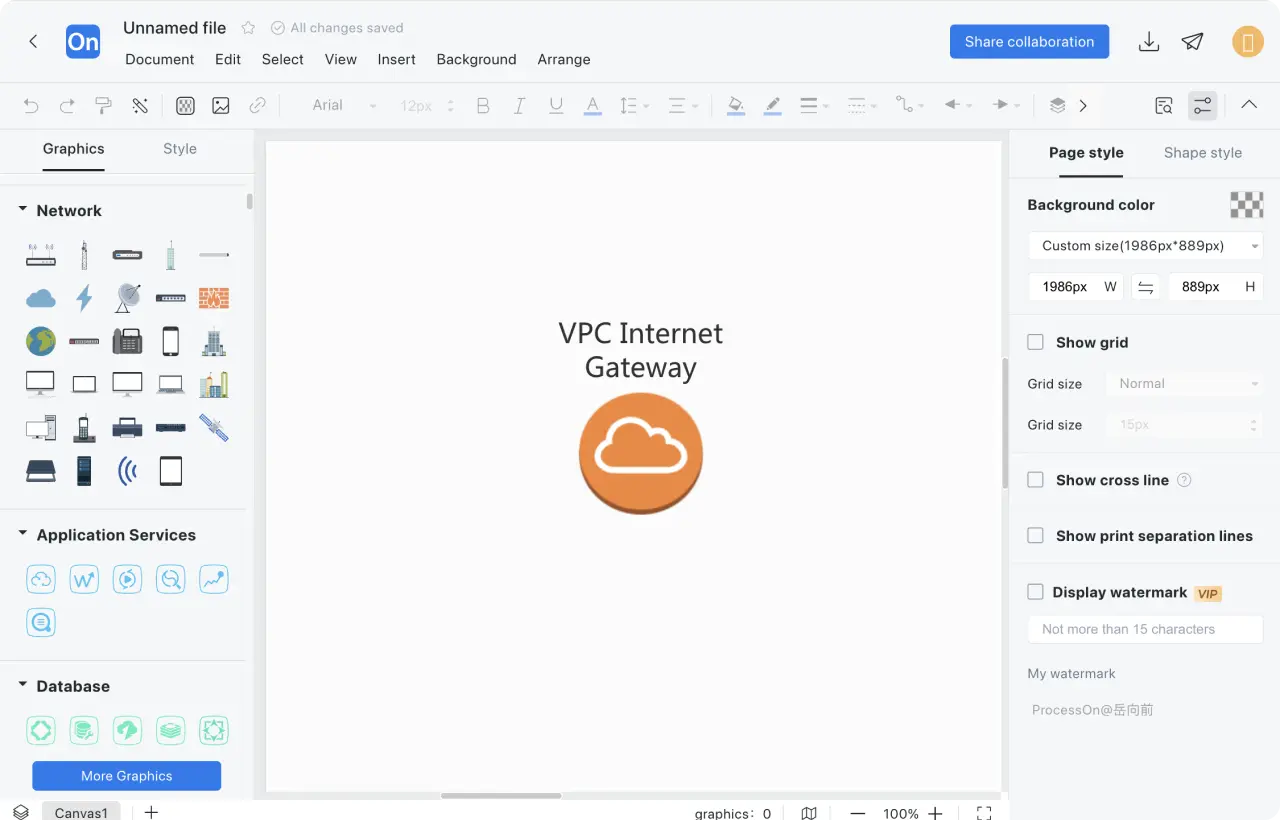

Перетащите схему топологии сети в область рисования и дважды щелкните по схеме, чтобы добавить имена устройств, IP-адреса и т. д.
3
Щелкните «+» за пределами графической границы, чтобы создать соединительную линию для соединения различных графических объектов.
4

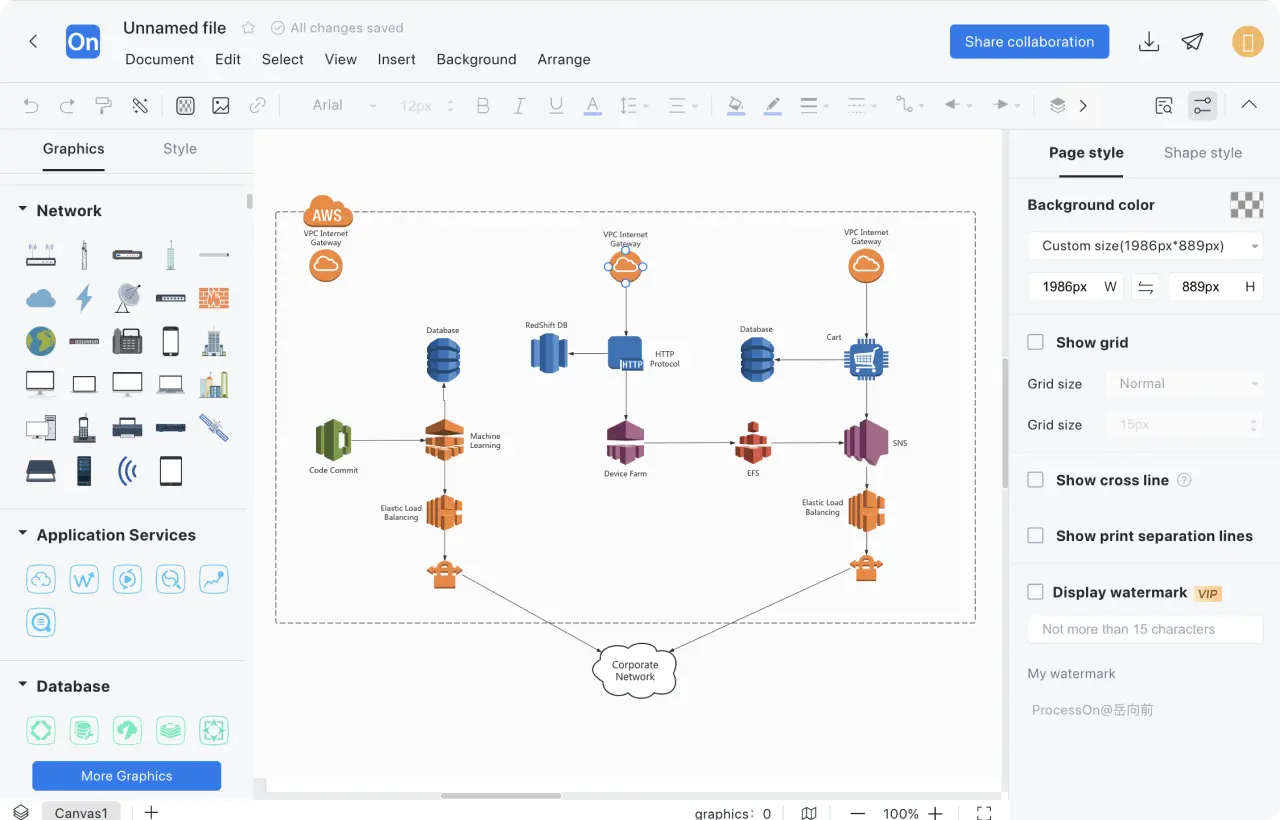

Оптимизация макета: используйте функции «соответствия размера» и «выравнивания распределения», чтобы сделать графику единообразной по размеру и аккуратно организованной.
5

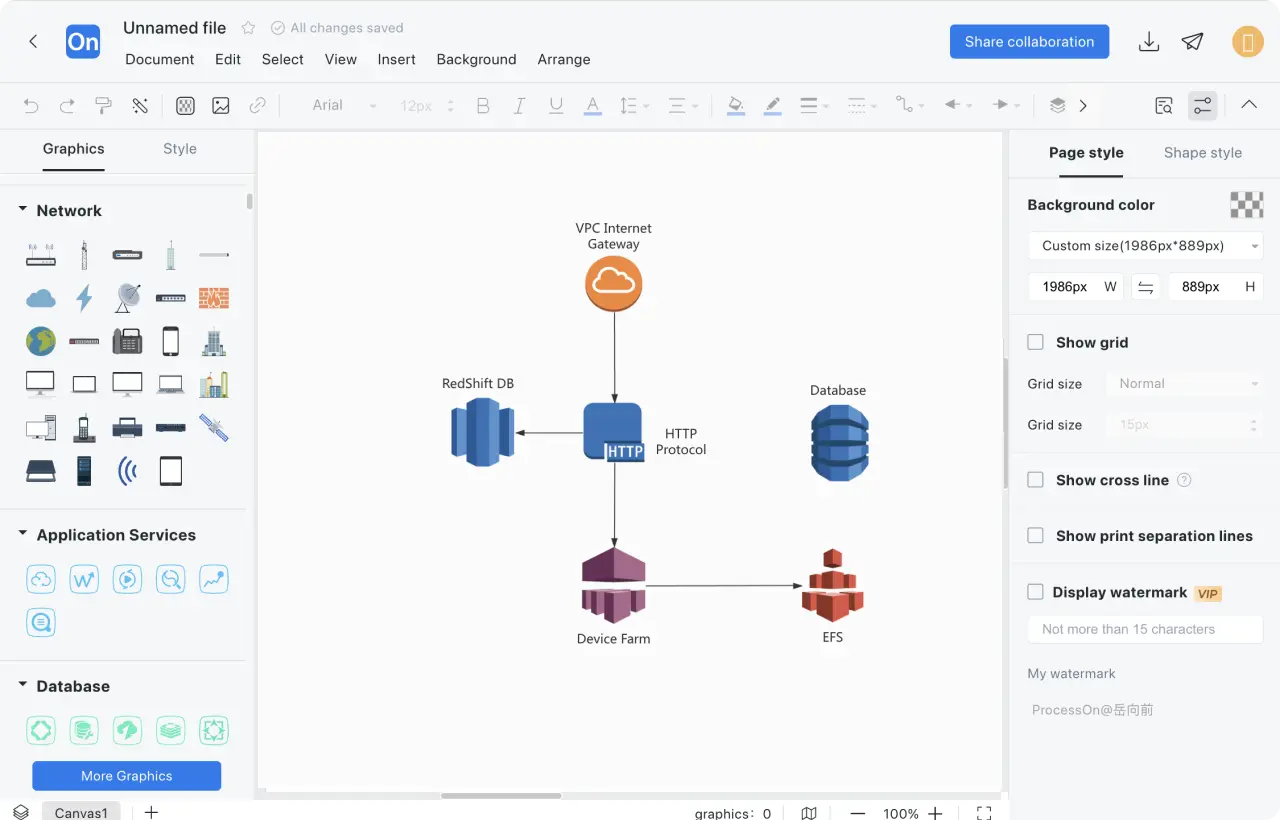

Таким образом, составляется схема топологии профессиональной сети. Вы можете опубликовать его в сообществе шаблонов ProcessOn или поделиться им со своими коллегами и друзьями.
начинать
Часто задаваемые вопросы о схеме топологии сети
Как добавить графическую библиотеку схем топологии сети?

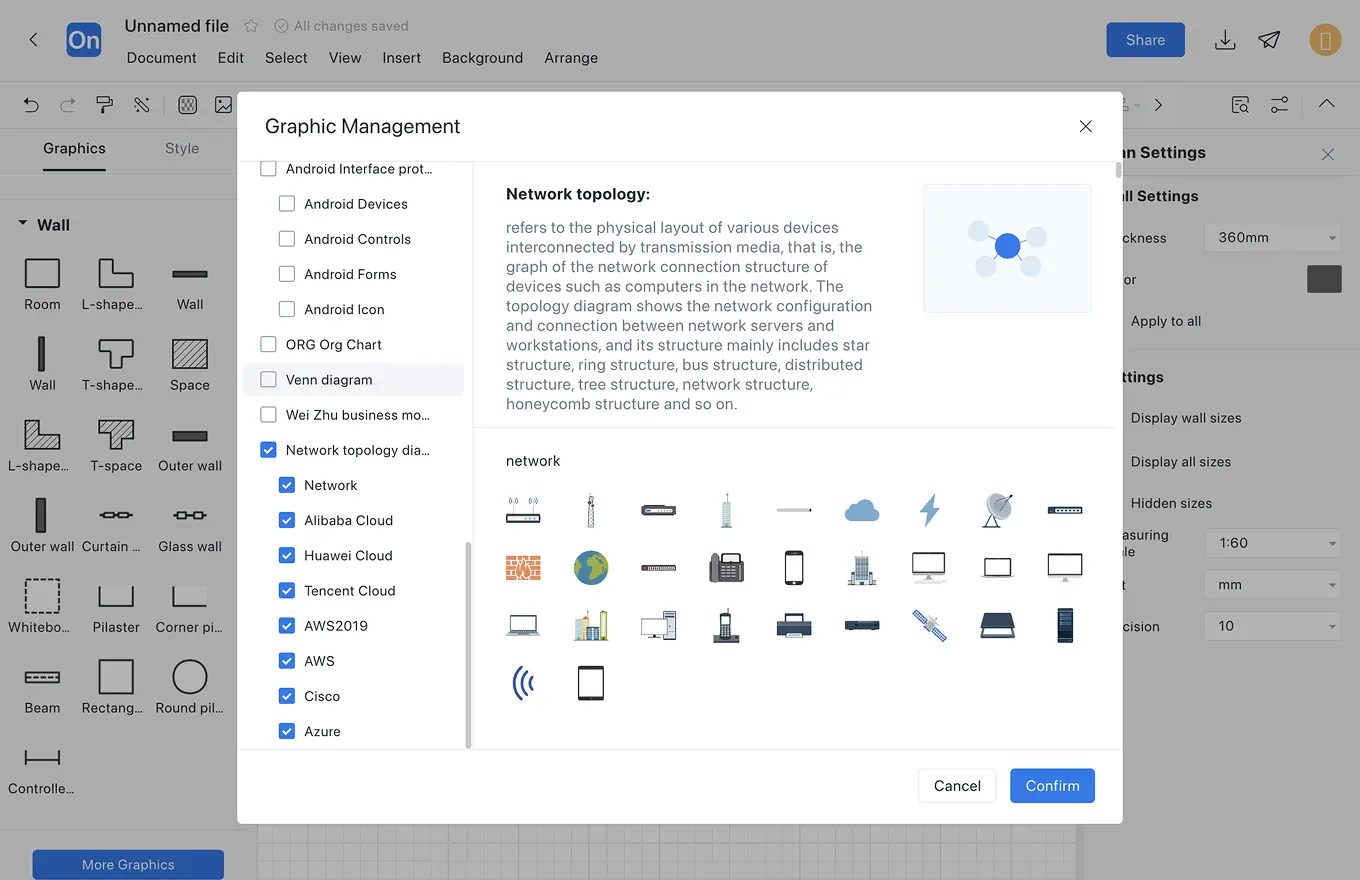

Нажмите «Дополнительная графика» в графической области слева, проверьте схему топологии сети и нажмите «Подтвердить», чтобы отобразить графику, связанную со схемой топологии сети, в графической области.
Вы можете посетить сообщество шаблонов ProcessOn , найти подходящий шаблон топологии сети, клонировать его напрямую, а затем изменить и оптимизировать его в соответствии с реальной ситуацией.
Как новичку быстрее нарисовать схему топологии сети?
Выберите два или более графических объектов одновременно и используйте верхнюю панель инструментов, чтобы изменить расположение, выравнивание распределения, соответствие размеров и соотношение комбинаций.
Как настроить выравнивание распределения графики?
поддерживать. Если соединение установлено в виде ломаной линии, нажмите «Стиль» - «Стиль страницы» в правой части верхней панели инструментов, чтобы включить перекрестную линию.
Можно ли установить линии пересечения между точками пересечения?
Нажмите «Графическая библиотека» — «Моя графика» — «Изменить» слева, чтобы импортировать локальные значки. Поддерживает импорт форматов JPG, PNG и SVG.
Как импортировать локальные иконки?
Нажмите кнопку «Поделиться и сотрудничать» в правом верхнем углу, введите номер учетной записи другой стороны, чтобы пригласить других к сотрудничеству, или напрямую включите публичный доступ и поделитесь ссылкой, чтобы другие могли ее просмотреть.
Как поделиться схемой топологии совместной сети?
