Звездообразная топология представляет собой сетевую структуру, сосредоточенную вокруг центрального узла, к которому все периферийные устройства подключены через независимые ссылки. Эта архитектура достигает контролируемого распределения сетевых ресурсов посредством централизованного управления, становясь одним из основных решений для современных локальных сетей (LANs).

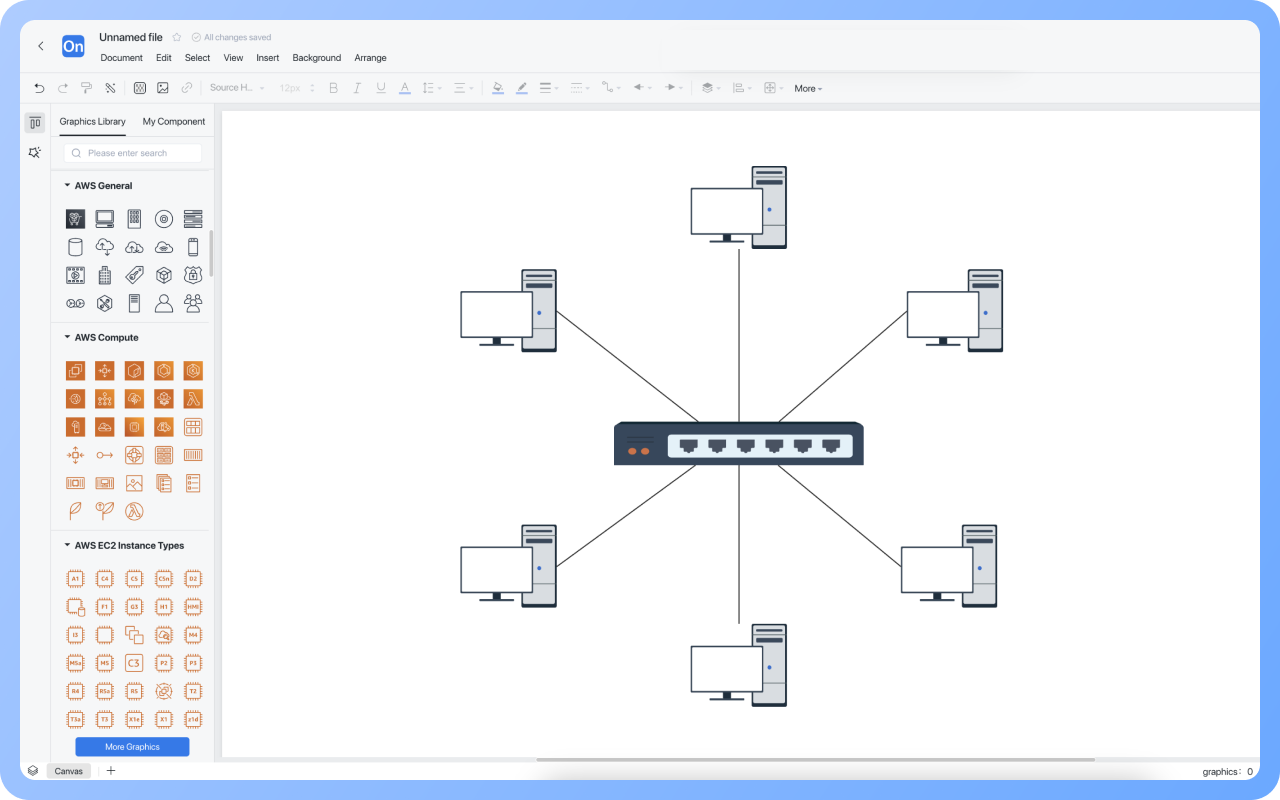

ProcessOn поддерживает онлайн создание диаграмм звездообразной топологии и предлагает большое количество шаблонов и примеров для простого создания профессиональных и эстетически привлекательных диаграмм звездообразной топологии.
Совместная работа в реальном времени с доступом по ссылке для мгновенной передачи данных
Автоматическое создание графики из текста с улучшением стиля
Встроенные темы с полной настройкой
Поддерживает иконки, изображения, метки, формулы LaTeX, блоки кода, ссылки, вложения
Экспорт: PNG, VISIO, PDF, SVG | Импорт: VISIO, Mermaid
Облачное хранение в реальном времени, синхронизация устройств, история версий и защита данных
1. Все данные должны проходить через центральный узел (например, коммутатор или концентратор), что позволяет осуществлять единый мониторинг трафика, контроль доступа и развертывание политики безопасности.
2. Отказ одного узла или связи не влияет на работу других устройств.
3. Новые узлы нужно подключать только к центральному устройству, без изменения существующих связей.
1. Все устройства зависят от основного оборудования, такого как коммутаторы и маршрутизаторы. Если они выйдут из строя или потеряют питание, сеть будет полностью нарушена.
2. Затраты на оборудование и развертывание высоки, требуется центральное оборудование и больше кабелей.
3. Центральные узлы имеют фиксированное количество портов и ограничения по производительности. С увеличением числа узлов сложность управления возрастает.

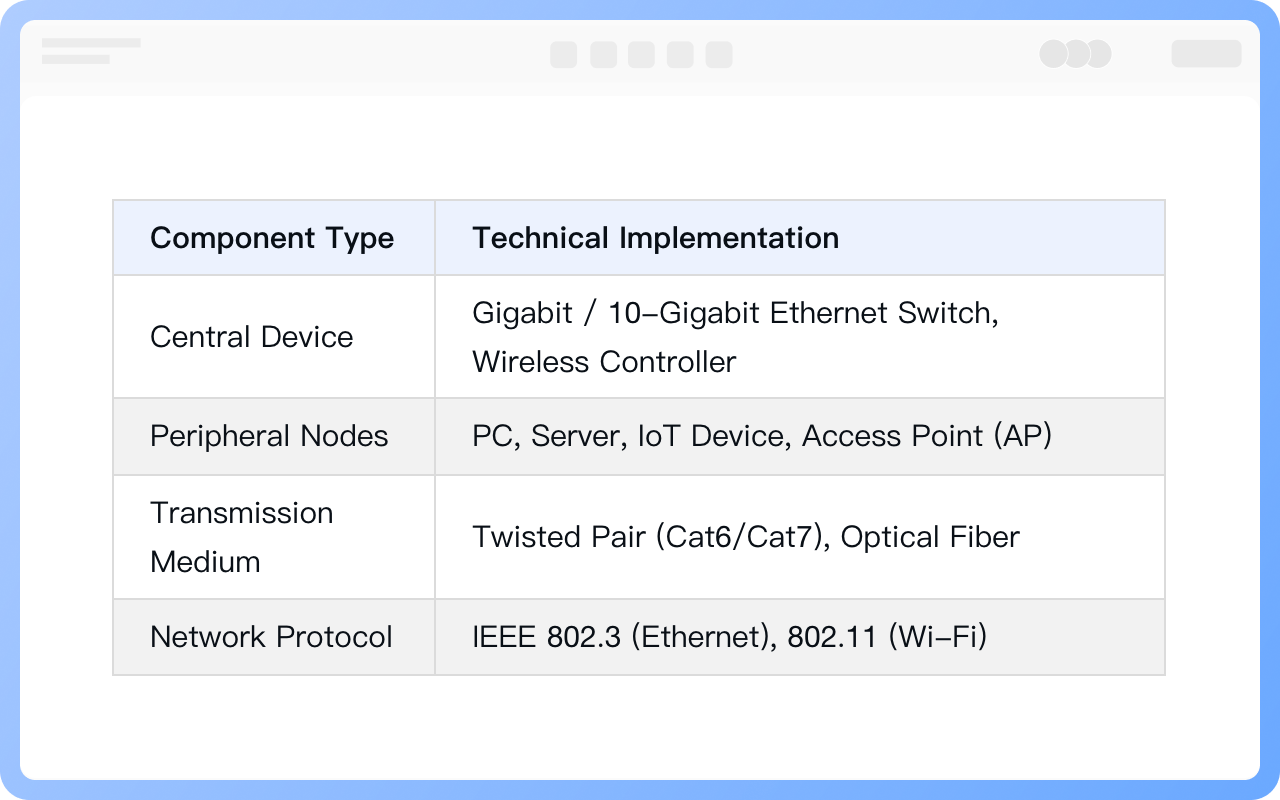

Центральное устройство: Обычно это коммутатор или концентратор, который служит центральным узлом сети.
Периферийные узлы: Устройства, такие как компьютеры, серверы, принтеры и IP-телефоны, подключаются к центральному узлу через независимые связи.
Средства передачи: Физические линии, используемые для подключения центрального узла и периферийных устройств, такие как витая пара или оптоволоконные кабели.
Сетевые протоколы: Такие как протокол Ethernet IEEE 802.3, обеспечивают корректную передачу и прием данных в звездообразной топологии.

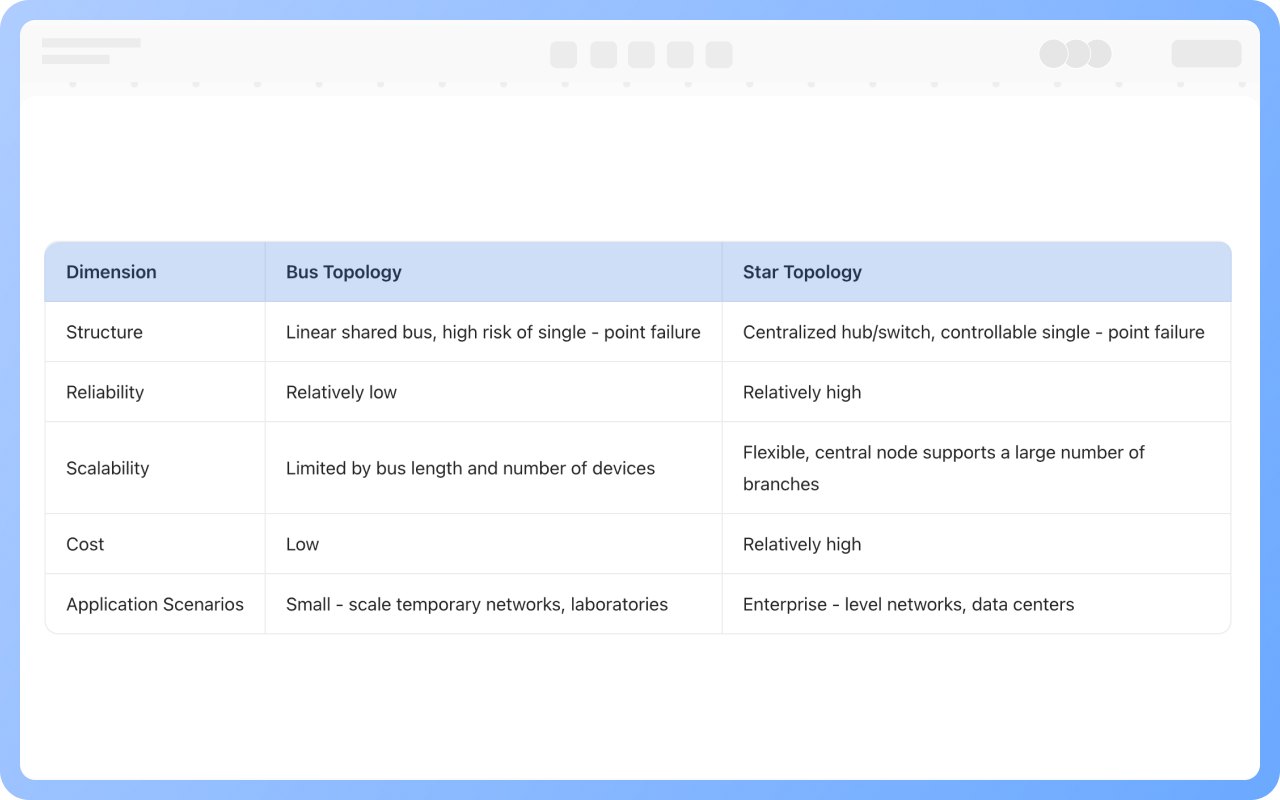

В шинной топологии все узлы разделяют одну линию связи, передавая данные в режиме вещания. Это снижает затраты, но уменьшает надежность. Отказ шины может парализовать всю сеть. Это делает ее подходящей для небольших сетей или определенных промышленных сценариев.
Звездообразная топология централизована вокруг центрального узла, через который должны передаваться данные. Это обеспечивает высокую масштабируемость, и отказ одного узла не влияет на другие узлы. Однако отказ центрального узла может нарушить всю сеть. Это делает ее широко используемой в сценариях, требующих централизованного управления, таких как корпоративные офисные сети.
Нет, сетчатая топология является самой надежной.
Нет. Отказ центрального узла все еще может вызвать сбой в сети, но резервирование (например, двойные коммутаторы) может уменьшить этот риск.
Не обязательно. Wi-Fi сети также используют звездообразную топологию, где точка беспроводного доступа (AP) выступает в роли центрального узла, а конечные устройства (например, мобильные телефоны) подключаются через беспроводные сигналы.
Когда устройство A отправляет данные устройству B, данные сначала поступают в центральный узел, который затем пересылает их устройству B.
Звездообразные топологии подходят для домашних/малых офисных сетей, корпоративных сетей и центров обработки данных.
Четко определите узловые устройства и связи, а также выберите библиотеку символов (например, значки Cisco).
