스타 토폴로지의 장점
1. 모든 데이터 흐름은 통합 트래픽 모니터링, 접근 제어 및 보안 정책 배포를 위해 중앙 노드(예: 스위치 또는 허브)를 통과해야 합니다.
2. 단일 노드 또는 링크에 장애가 발생하더라도 다른 장치의 작동에는 영향을 미치지 않습니다.
3. 새로운 노드는 기존 링크를 수정하지 않고 중앙 장치에만 연결하면 됩니다.
온라인 차트 생성
스타 토폴로지 구조는 중앙 노드를 중심으로 하는 메시 구조로, 모든 주변 장치들이 독립적인 링크를 통해 연결됩니다. 이 아키텍처는 중앙 집중식 관리를 통해 네트워크 자원의 통제 가능한 할당을 달성하여 현대 로컬 영역 네트워크(LAN)의 주류 솔루션 중 하나가 되었습니다.

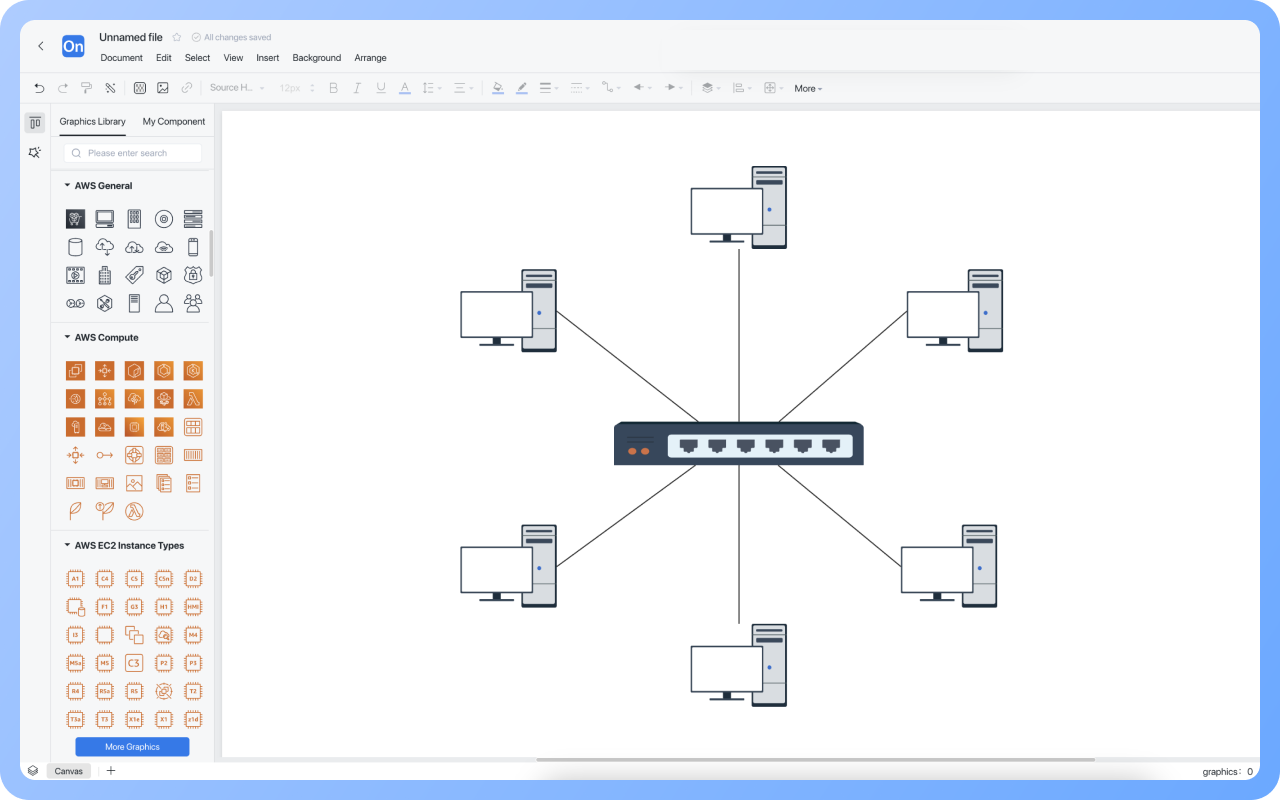

ProcessOn은 스타 토폴로지 다이어그램의 온라인 생성을 지원하며, 많은 수의 스타 토폴로지 다이어그램 템플릿과 예제를 제공하여 전문적이고 미적으로 만족스러운 스타 토폴로지 다이어그램을 쉽게 그릴 수 있습니다.
실시간 다중 사용자 공동 작업 및 공유 링크를 통한 즉각적인 정보 전달
텍스트 입력으로 자동 생성 및 스타일 최적화
사전 제작 테마 및 완전한 사용자 지정
아이콘, 이미지, 라벨, LaTeX 수식, 코드 블록, 링크, 첨부 파일 지원
내보내기: PNG, VISIO, PDF, SVG | 가져오기: VISIO, Mermaid
실시간 클라우드 저장, 다중 기기 동기화, 버전 기록 및 데이터 보안
1. 모든 데이터 흐름은 통합 트래픽 모니터링, 접근 제어 및 보안 정책 배포를 위해 중앙 노드(예: 스위치 또는 허브)를 통과해야 합니다.
2. 단일 노드 또는 링크에 장애가 발생하더라도 다른 장치의 작동에는 영향을 미치지 않습니다.
3. 새로운 노드는 기존 링크를 수정하지 않고 중앙 장치에만 연결하면 됩니다.
1. 모든 장치는 스위치나 라우터와 같은 핵심 장비에 의존합니다. 이러한 장비에 장애가 발생하거나 전원이 꺼지면 네트워크가 완전히 중단됩니다.
2. 하드웨어 및 구축 비용이 높아 중앙 장비와 더 많은 케이블이 필요합니다.
3. 중앙 노드는 고정된 수의 포트와 성능 제한을 갖습니다. 노드 수가 증가할수록 관리 복잡성이 증가합니다.

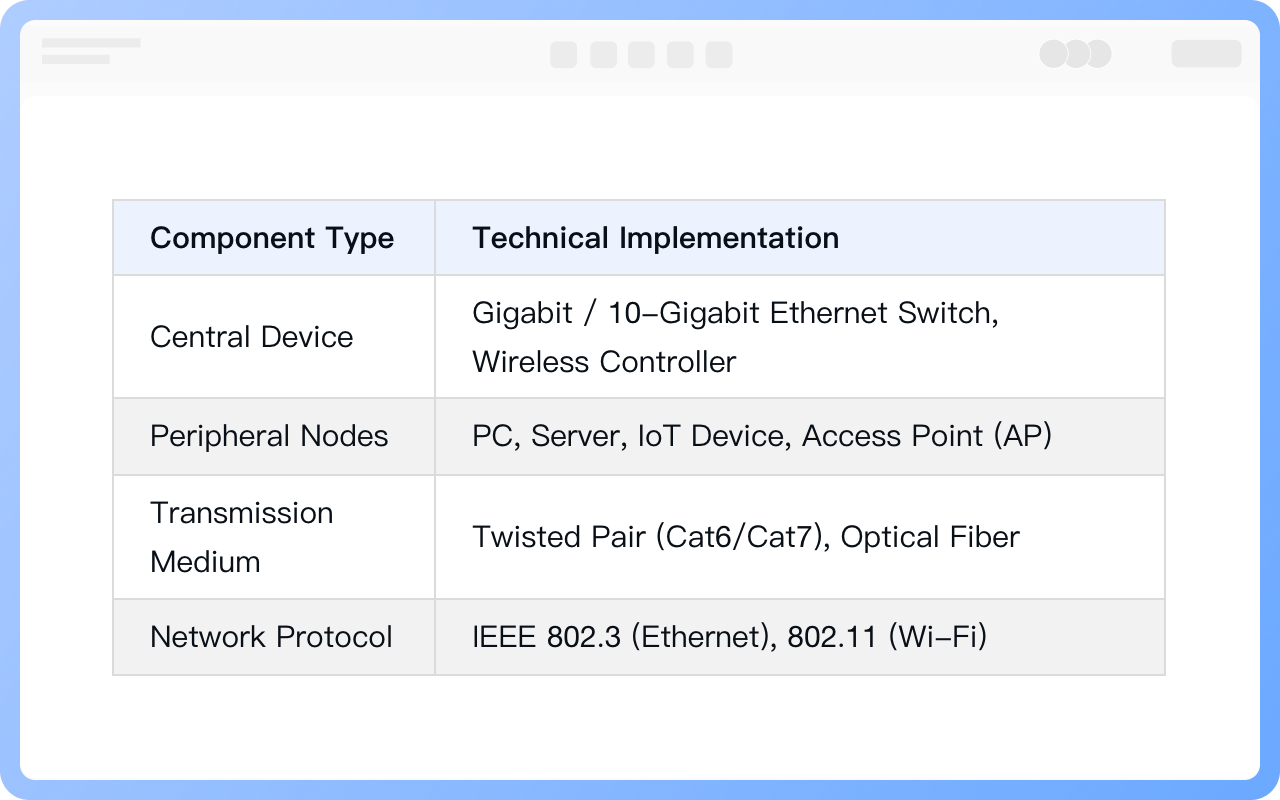

중앙 장치: 일반적으로 스위치 또는 허브로, 네트워크의 중앙 허브 역할을 합니다.
주변 노드: 컴퓨터, 서버, 프린터, IP 전화와 같은 장치는 독립적인 링크를 통해 중앙 노드에 연결됩니다.
전송 매체: 중앙 노드와 주변 장치를 연결하는 데 사용되는 물리적 회선(예: 꼬임쌍선 케이블 또는 광섬유 케이블)입니다.
네트워크 프로토콜: IEEE 802.3 이더넷 프로토콜과 같은 프로토콜은 스타 토폴로지에서 데이터의 정확한 송수신을 보장합니다.

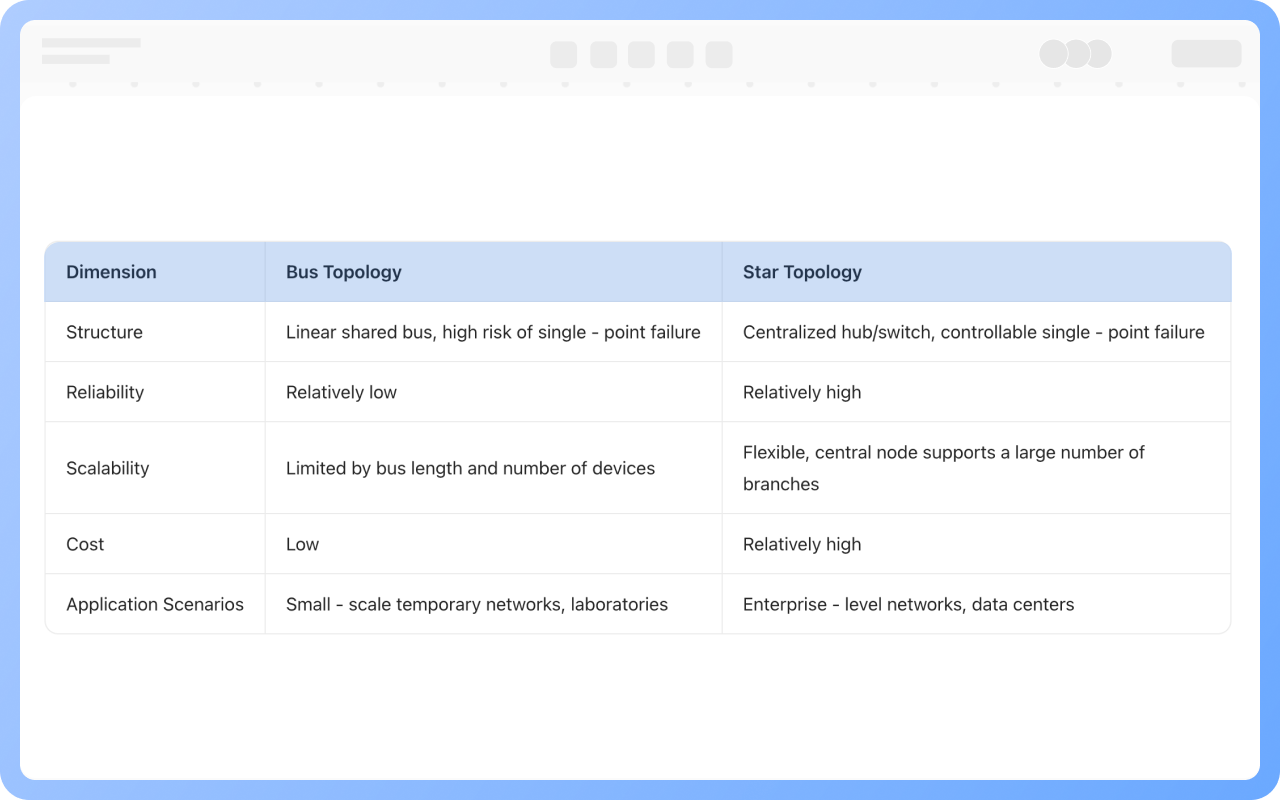

버스 토폴로지에서는 모든 노드가 단일 통신 회선을 공유하여 브로드캐스트 방식으로 데이터를 전송합니다. 이는 비용을 절감하지만 안정성을 떨어뜨립니다. 버스 장애는 전체 네트워크를 마비시킬 수 있습니다. 따라서 소규모 네트워크나 특정 산업 환경에 적합합니다.
스타 토폴로지는 중앙 노드를 중심으로 데이터를 중계합니다. 이는 강력한 확장성을 제공하며, 단일 노드 장애가 다른 노드에 영향을 미치지 않습니다. 그러나 중앙 노드 장애는 전체 네트워크를 중단시킬 수 있습니다. 따라서 기업 사무실 네트워크와 같이 중앙 집중식 관리가 필요한 환경에서 널리 사용됩니다.
아니요, 메시 토폴로지가 가장 안정적입니다.
아니요. 중앙 노드 장애는 여전히 네트워크 전체의 중단을 초래할 수 있지만, 이중화(예: 듀얼 코어 스위치)를 통해 이러한 위험을 완화할 수 있습니다.
꼭 그런 것은 아닙니다. Wi-Fi 네트워크는 무선 액세스 포인트(AP)가 중앙 노드 역할을 하고, 최종 장치(예: 휴대폰)는 무선 신호를 통해 연결되는 스타 토폴로지를 사용합니다.
장치 A가 장치 B로 데이터를 전송하면, 데이터는 먼저 중앙 노드로 이동한 후 장치 B로 전달됩니다.
스타 토폴로지는 가정/소규모 사무실 네트워크, 기업 네트워크 및 데이터 센터에 적합합니다.
노드 장치와 연결 관계를 명확하게 정의하고, 심볼 라이브러리(예: Cisco 아이콘)를 선택하세요.
