Struktura topologii gwiazdy to struktura siatki skoncentrowana wokół węzła centralnego, do którego wszystkie urządzenia peryferyjne są podłączone poprzez niezależne łącza. Ta architektura osiąga kontrolowalny przydział zasobów sieciowych poprzez scentralizowane zarządzanie, stając się jednym z głównych rozwiązań dla nowoczesnych Sieci Lokalnych (LAN).

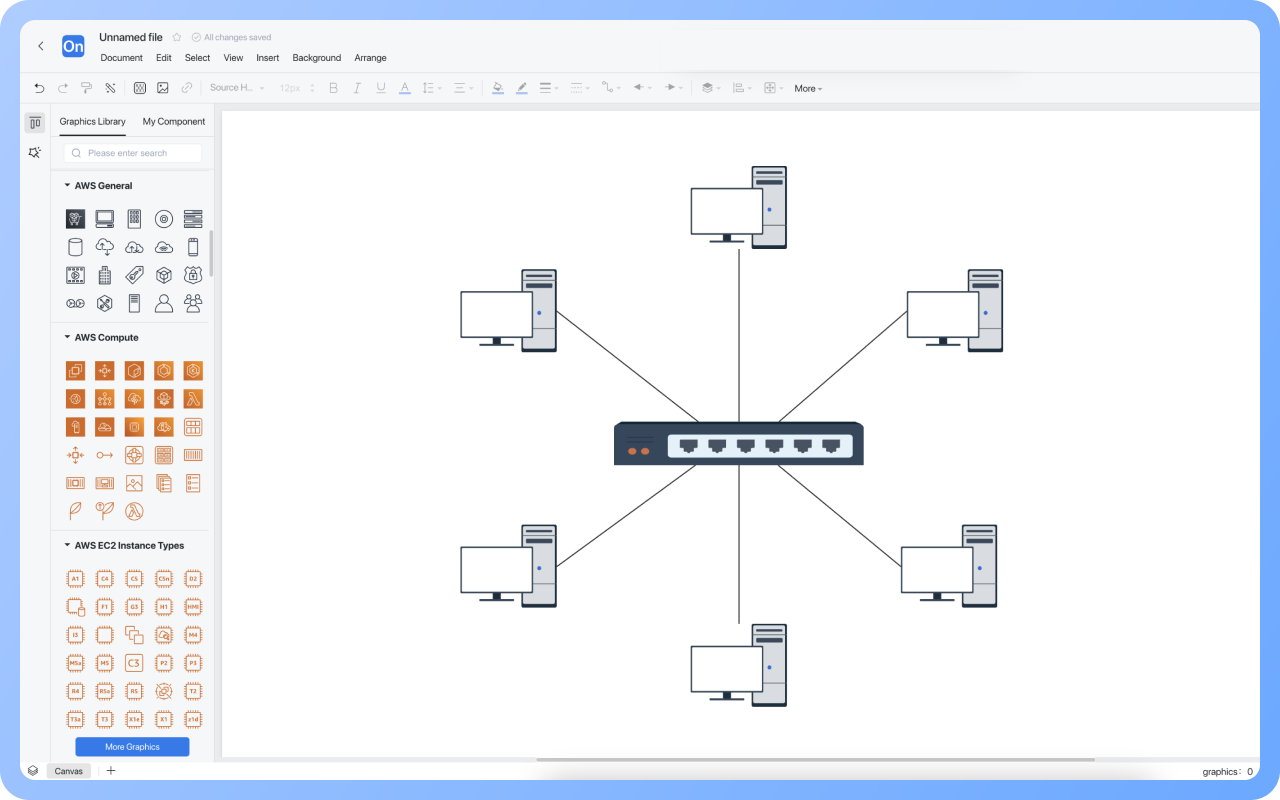

ProcessOn wspiera tworzenie diagramów topologii gwiazdy online i oferuje dużą liczbę szablonów i przykładów diagramów topologii gwiazdy, umożliwiając łatwe rysowanie profesjonalnych i estetycznie przyjemnych diagramów topologii gwiazdy.
Współpraca wielu użytkowników w czasie rzeczywistym z linkami do udostępniania
Automatyczne generowanie grafiki z tekstu z ulepszaniem stylu
Wbudowane motywy z pełną personalizacją
Obsługa ikon, obrazów, etykiet, formuł LaTeX, bloków kodu, linków, załączników
Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Przechowywanie w chmurze w czasie rzeczywistym, synchronizacja wielourządzeniowa, historia wersji i bezpieczeństwo danych
1. Wszystkie dane muszą przechodzić przez centralny węzeł (np. przełącznik lub hub), co umożliwia jednolite monitorowanie ruchu, kontrolę dostępu i wdrażanie polityki bezpieczeństwa.
2. Awaria pojedynczego węzła lub łącza nie wpływa na działanie innych urządzeń.
3. Nowe węzły muszą jedynie połączyć się z urządzeniem centralnym, bez modyfikacji istniejących łączy.
1. Wszystkie urządzenia opierają się na kluczowym sprzęcie, takim jak przełączniki i routery. Jeśli te zawiodą lub utracą zasilanie, sieć zostanie całkowicie zakłócona.
2. Koszty sprzętu i wdrożenia są wysokie, wymagając centralnego sprzętu i większej ilości kabli.
3. Centralne węzły mają stałą liczbę portów i ograniczenia wydajności. W miarę wzrostu liczby węzłów, wzrasta złożoność zarządzania.

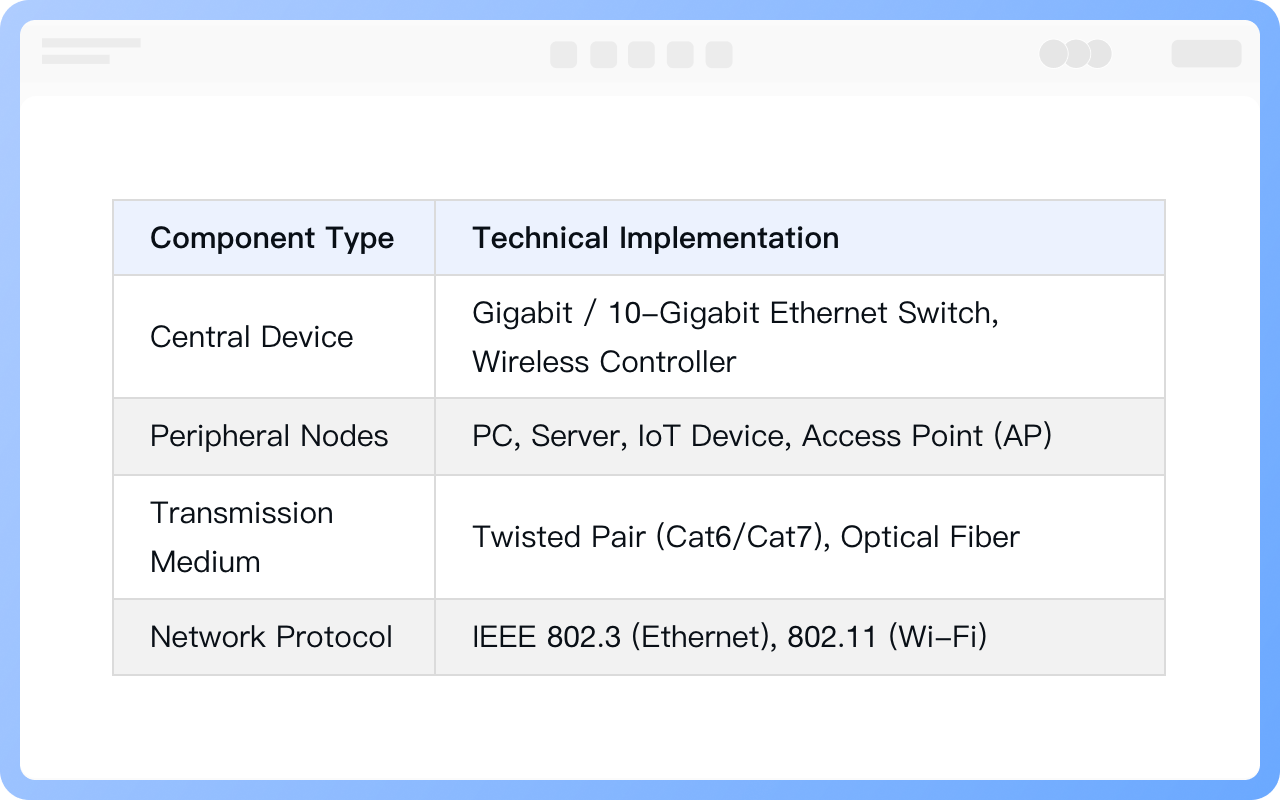

Urządzenie centralne: Zazwyczaj przełącznik lub hub, pełni rolę centralnego węzła sieci.
Węzły peryferyjne: Urządzenia takie jak komputery, serwery, drukarki i telefony IP łączą się z centralnym węzłem za pomocą niezależnych łączy.
Media transmisyjne: Fizyczne linie używane do łączenia centralnego węzła i urządzeń peryferyjnych, takie jak kable skrętki lub światłowody.
Protokoły sieciowe: Takie jak protokół Ethernet IEEE 802.3, zapewniają poprawną transmisję i odbiór danych w topologii gwiazdy.

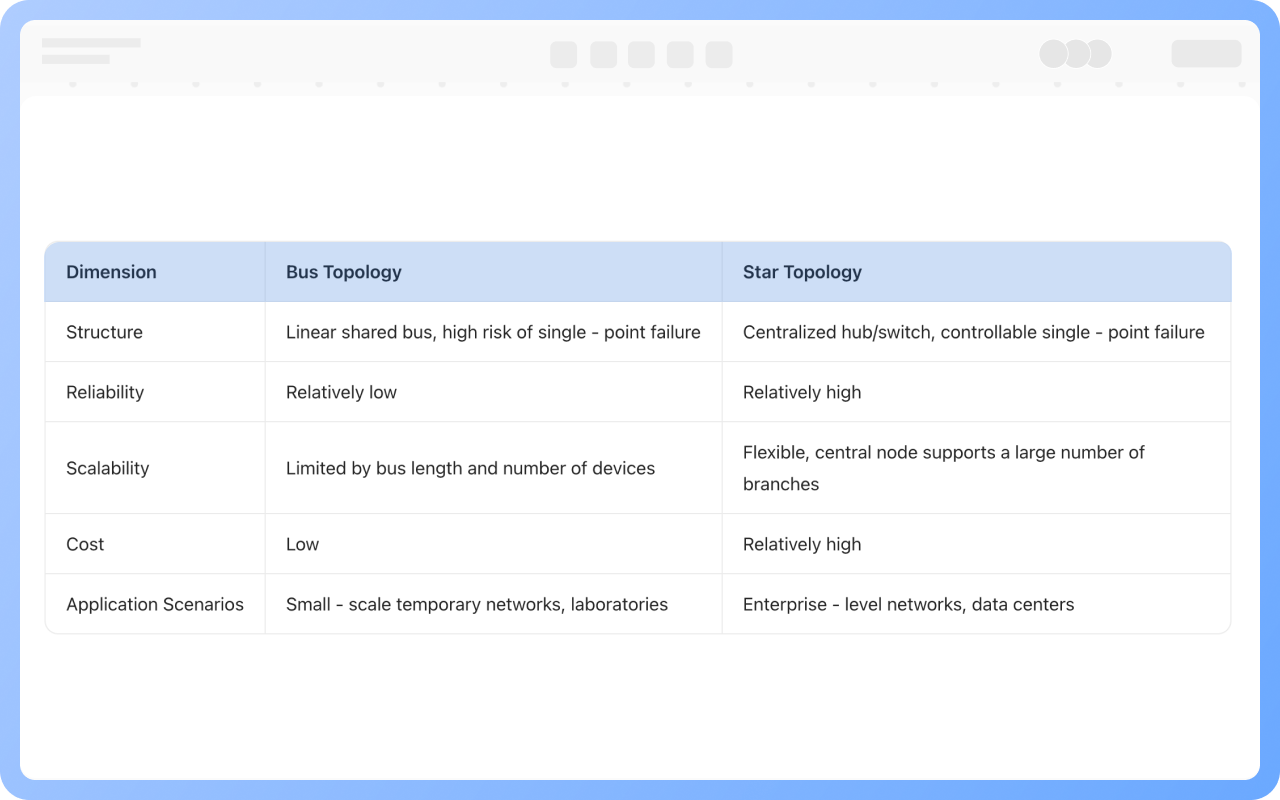

W topologii magistrali wszystkie węzły dzielą pojedynczą linię komunikacyjną, przesyłając dane w sposób rozgłoszeniowy. To obniża koszty, ale zmniejsza niezawodność. Awaria magistrali może sparaliżować całą sieć. To sprawia, że jest odpowiednia dla małych sieci lub specyficznych scenariuszy przemysłowych.
Topologia gwiazdy koncentruje się wokół centralnego węzła, przez który muszą być przekazywane dane. To pozwala na dużą skalowalność, a awaria pojedynczego węzła nie wpływa na inne węzły. Jednak awaria centralnego węzła może zakłócić całą sieć. To sprawia, że jest szeroko stosowana w scenariuszach wymagających scentralizowanego zarządzania, takich jak sieci biurowe przedsiębiorstw.
Nie, topologia siatki jest najbardziej niezawodna.
Nie. Awaria centralnego węzła może nadal spowodować awarię całej sieci, ale redundancja (takie jak przełączniki dwurdzeniowe) może zmniejszyć to ryzyko.
Niekoniecznie. Sieci Wi-Fi również używają topologii gwiazdy, z punktem dostępowym (AP) działającym jako centralny węzeł, a urządzenia końcowe (takie jak telefony komórkowe) są połączone za pomocą sygnałów bezprzewodowych.
Kiedy urządzenie A wysyła dane do urządzenia B, dane najpierw trafiają do centralnego węzła, który następnie przekazuje je do urządzenia B.
Topologie gwiazdy są odpowiednie dla sieci domowych/małych biur, sieci przedsiębiorstw i centrów danych.
Wyraźnie zdefiniuj urządzenia węzłowe i relacje połączeń oraz wybierz bibliotekę symboli (taką jak ikona Cisco).
