Struktur topologi bintang adalah struktur mesh yang berpusat di sekitar node pusat, dengan semua perangkat periferal terhubung ke sana melalui tautan independen. Arsitektur ini mencapai alokasi sumber daya jaringan yang dapat dikendalikan melalui manajemen terpusat, menjadi salah satu solusi utama untuk Jaringan Area Lokal (LAN) modern.

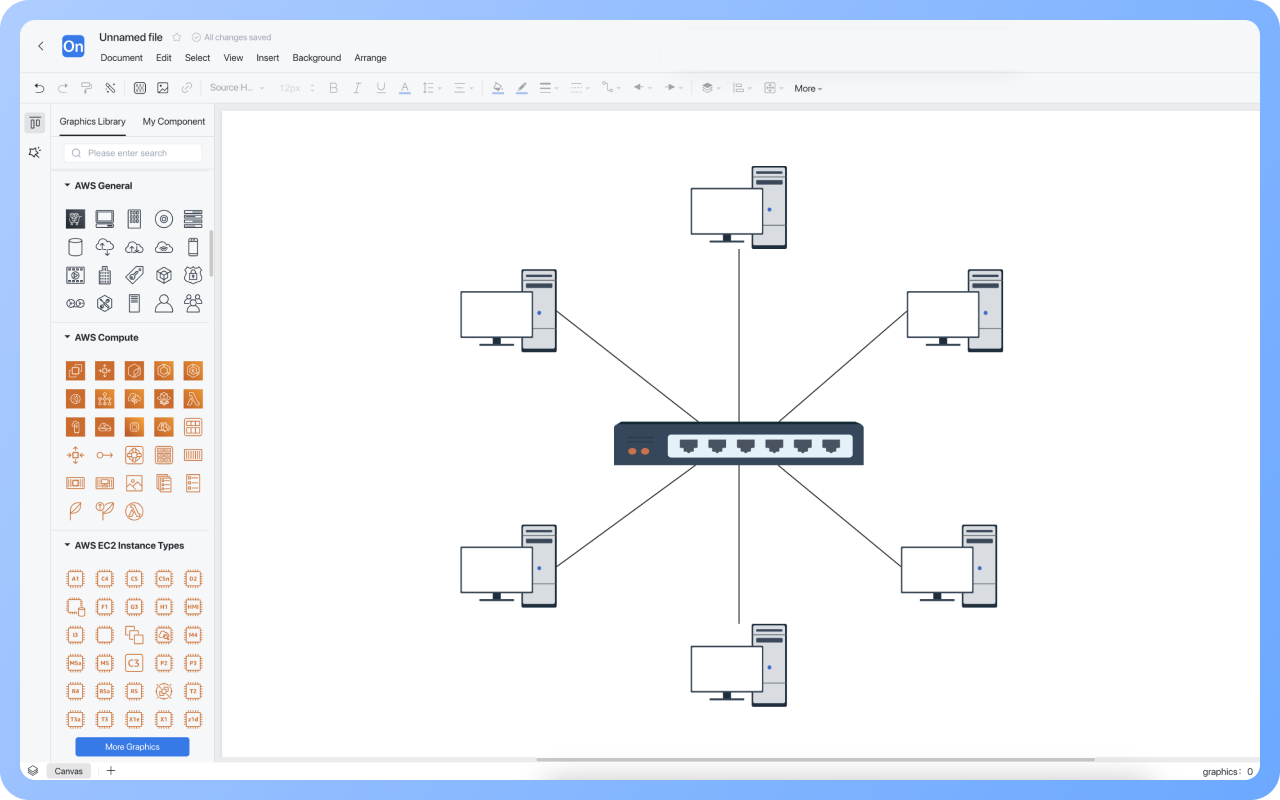

ProcessOn mendukung pembuatan diagram topologi bintang secara online dan menawarkan sejumlah besar template dan contoh diagram topologi bintang untuk memudahkan pembuatan diagram topologi bintang yang profesional dan estetis.
Kolaborasi multi-pengguna real-time dengan tautan yang dapat dibagikan untuk transfer informasi instan
Hasilkan grafik otomatis dari teks dengan peningkatan gaya
Tema bawaan dengan kustomisasi penuh
Mendukung ikon, gambar, label, rumus LaTeX, blok kode, tautan, lampiran
Ekspor: PNG, VISIO, PDF, SVG | Impor: VISIO, Mermaid
Penyimpanan cloud real-time, sinkronisasi multi-perangkat, riwayat versi, dan keamanan data
1. Semua aliran data harus melewati simpul pusat (seperti switch atau hub) untuk memungkinkan pemantauan lalu lintas yang terpadu, kontrol akses, dan penerapan kebijakan keamanan.
2. Kegagalan satu simpul atau tautan tidak akan mempengaruhi operasi perangkat lainnya.
3. Simpul baru hanya perlu terhubung ke perangkat pusat, tanpa memodifikasi tautan yang ada.
1. Semua perangkat bergantung pada peralatan inti seperti switch dan router. Jika ini gagal atau kehilangan daya, jaringan akan terganggu sepenuhnya.
2. Biaya perangkat keras dan penyebaran tinggi, membutuhkan peralatan pusat dan lebih banyak kabel.
3. Simpul pusat memiliki jumlah port yang tetap dan batasan kinerja. Saat jumlah simpul bertambah, kompleksitas manajemen meningkat.

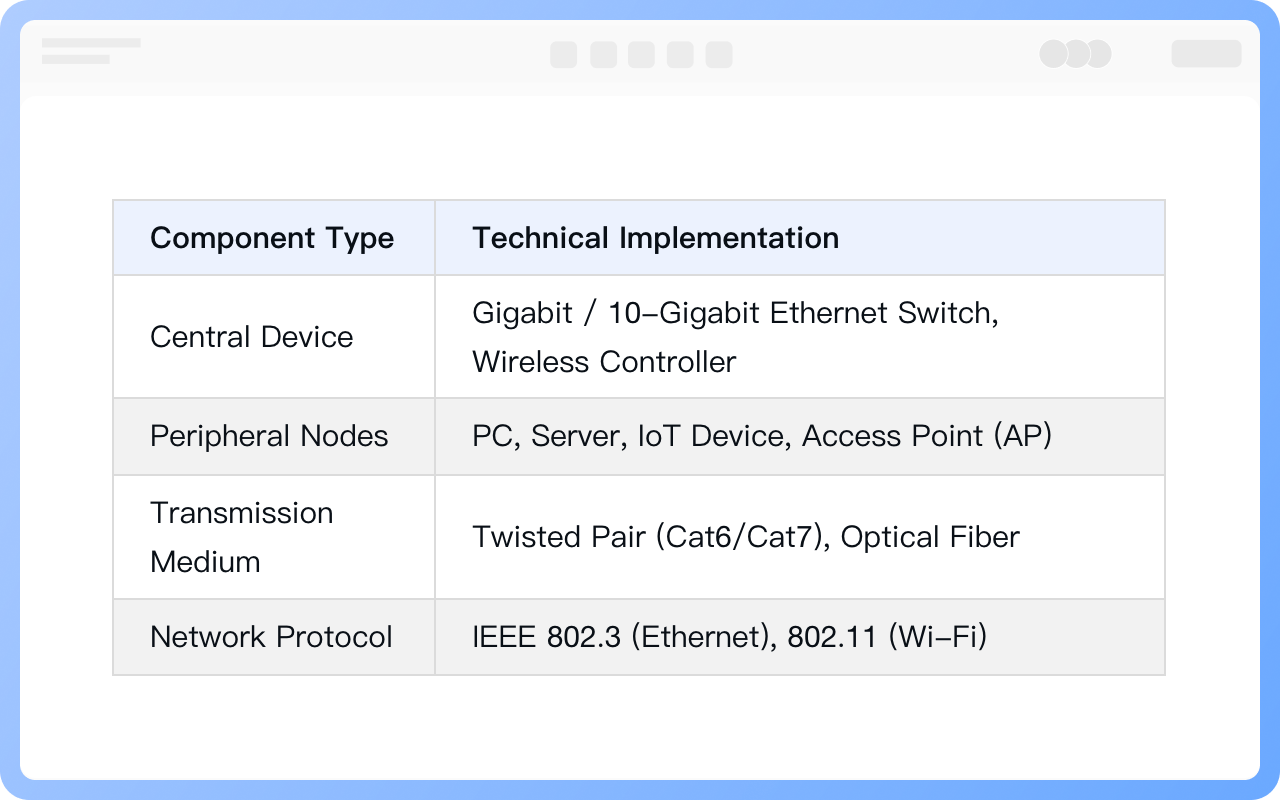

Perangkat pusat: Biasanya switch atau hub, berfungsi sebagai pusat utama jaringan.
Simpul periferal: Perangkat seperti komputer, server, printer, dan telepon IP terhubung ke simpul pusat melalui tautan independen.
Media transmisi: Garis fisik yang digunakan untuk menghubungkan simpul pusat dan perangkat periferal, seperti kabel pasangan berpilin atau kabel serat optik.
Protokol jaringan: Seperti protokol Ethernet IEEE 802.3, memastikan transmisi dan penerimaan data yang benar dalam topologi bintang.

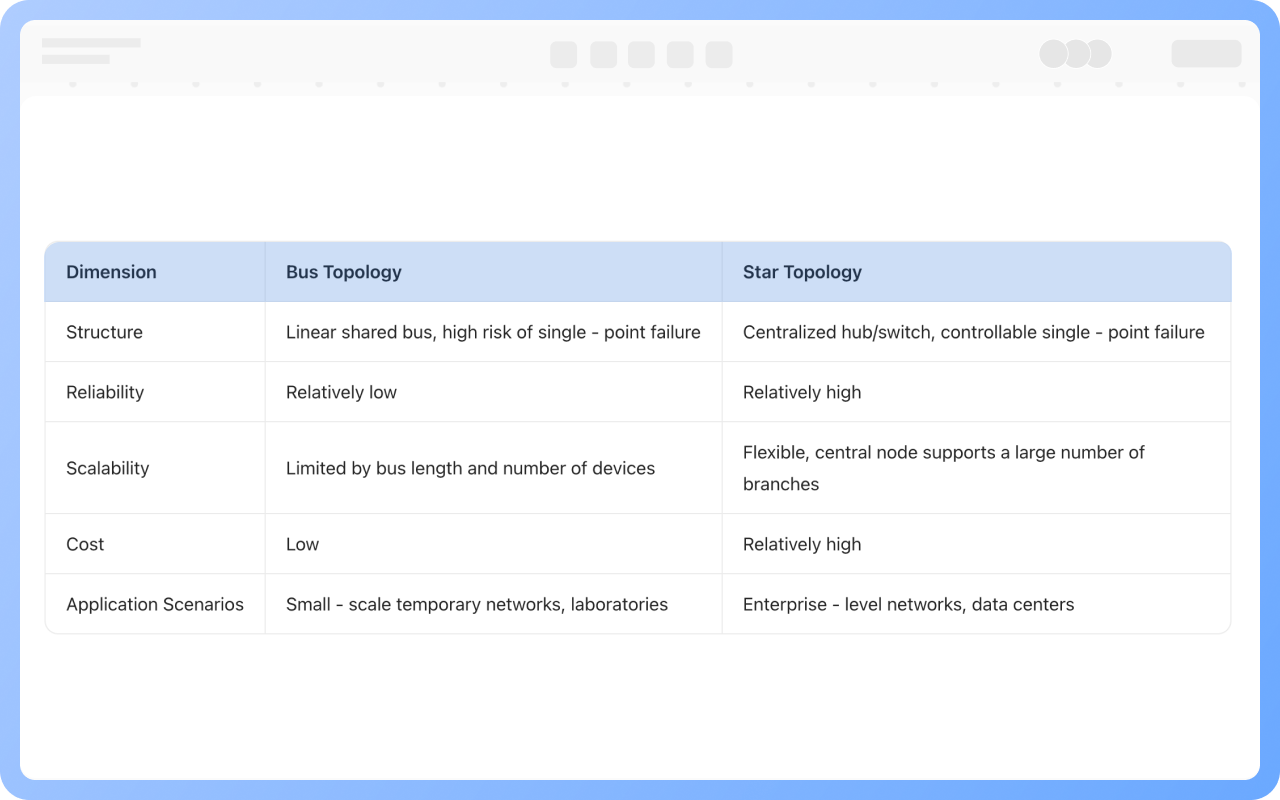

Dalam topologi bus, semua simpul berbagi satu garis komunikasi, mentransmisikan data dengan cara siaran. Ini mengurangi biaya tetapi mengurangi keandalan. Kegagalan pada bus dapat melumpuhkan seluruh jaringan. Ini menjadikannya cocok untuk jaringan kecil atau skenario industri tertentu.
Topologi bintang berpusat pada simpul pusat, melalui mana data harus diteruskan. Ini memungkinkan skalabilitas yang kuat, dan kegagalan satu simpul tidak mempengaruhi simpul lainnya. Namun, kegagalan simpul pusat dapat mengganggu seluruh jaringan. Ini banyak digunakan dalam skenario yang membutuhkan manajemen terpusat, seperti jaringan kantor perusahaan.
Tidak, topologi mesh adalah yang paling andal.
Tidak. Kegagalan node pusat masih dapat menyebabkan pemadaman jaringan secara keseluruhan, tetapi redundansi (seperti sakelar dual-core) dapat mengurangi risiko ini.
Tidak harus. Jaringan Wi-Fi juga menggunakan topologi bintang, dengan titik akses nirkabel (AP) bertindak sebagai node pusat, dan perangkat akhir (seperti ponsel) terhubung melalui sinyal nirkabel.
Ketika perangkat A mengirim data ke perangkat B, data pertama kali pergi ke node pusat, yang kemudian meneruskannya ke perangkat B.
Topologi bintang cocok untuk jaringan rumah/kantor kecil, jaringan perusahaan, dan pusat data.
Jelaskan perangkat node dan hubungan koneksi, dan pilih perpustakaan simbol (seperti ikon Cisco).
