La estructura de topología estrella es una estructura de malla centrada en un nodo central, con todos los dispositivos periféricos conectados a él a través de enlaces independientes. Esta arquitectura logra una asignación controlable de recursos de red mediante una gestión centralizada, convirtiéndose en una de las soluciones principales para Redes de Área Local (LAN) modernas.

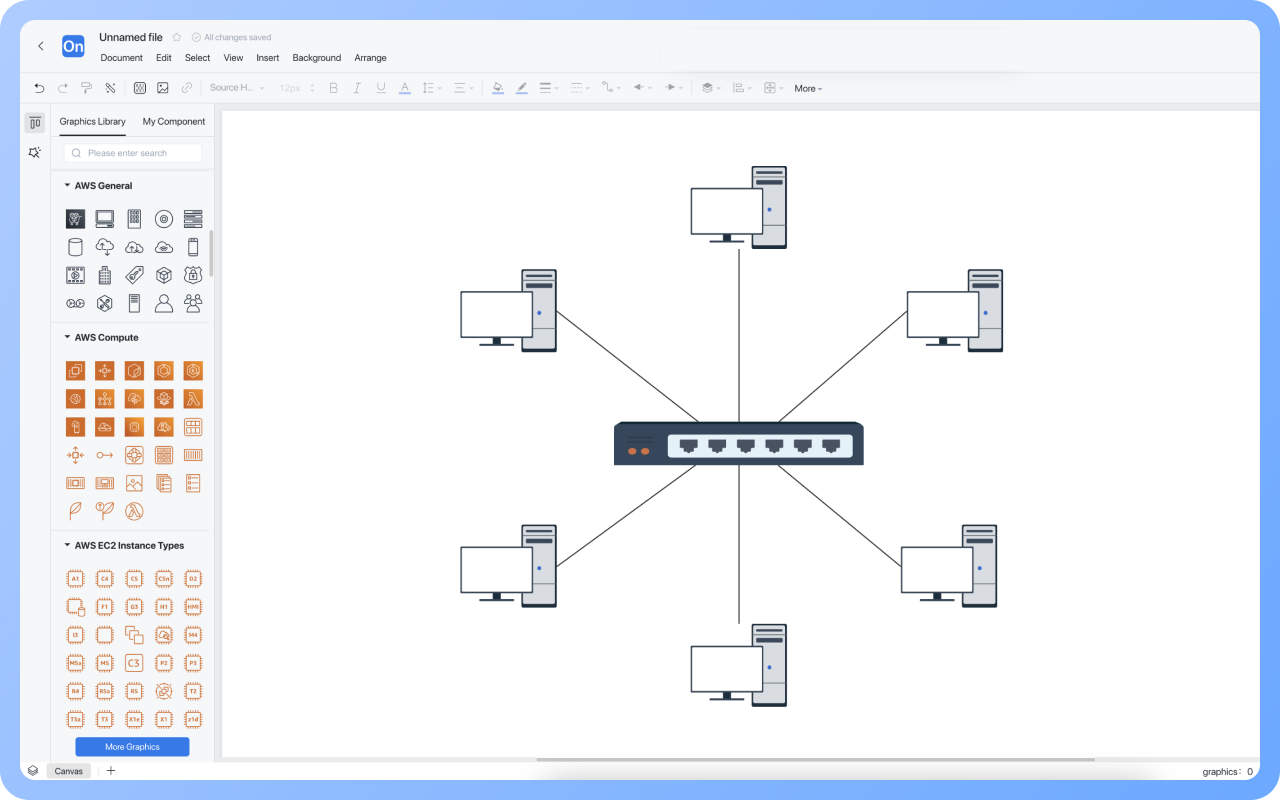

ProcessOn admite la creación en línea de diagramas de topología estrella y ofrece una gran cantidad de plantillas y ejemplos de diagramas de topología estrella para facilitar el dibujo de diagramas de topología estrella profesionales y estéticamente agradables.
Colaboración en tiempo real multiusuario con enlaces compartibles para transferencia instantánea
Genera gráficos automáticamente a partir de texto y mejora estilos
Temas predefinidos con personalización completa
Soporta iconos, imágenes, etiquetas, fórmulas LaTeX, bloques de código, enlaces, adjuntos
Exportar: PNG, VISIO, PDF, SVG | Importar: VISIO, Mermaid
Almacenamiento en nube en tiempo real, sincronización multidispositivo, historial de versiones y seguridad de datos
1. Todos los datos deben pasar por un nodo central (como un switch o hub) para permitir la monitorización unificada del tráfico, el control de acceso y la implementación de políticas de seguridad.
2. La falla de un solo nodo o enlace no afectará el funcionamiento de otros dispositivos.
3. Los nuevos nodos solo necesitan conectarse al dispositivo central, sin modificar los enlaces existentes.
1. Todos los dispositivos dependen de equipos centrales como switches y routers. Si estos fallan o pierden energía, la red se verá completamente interrumpida.
2. Los costos de hardware y despliegue son altos, requiriendo equipos centrales y más cables.
3. Los nodos centrales tienen un número fijo de puertos y limitaciones de rendimiento. A medida que aumenta el número de nodos, aumenta la complejidad de la gestión.

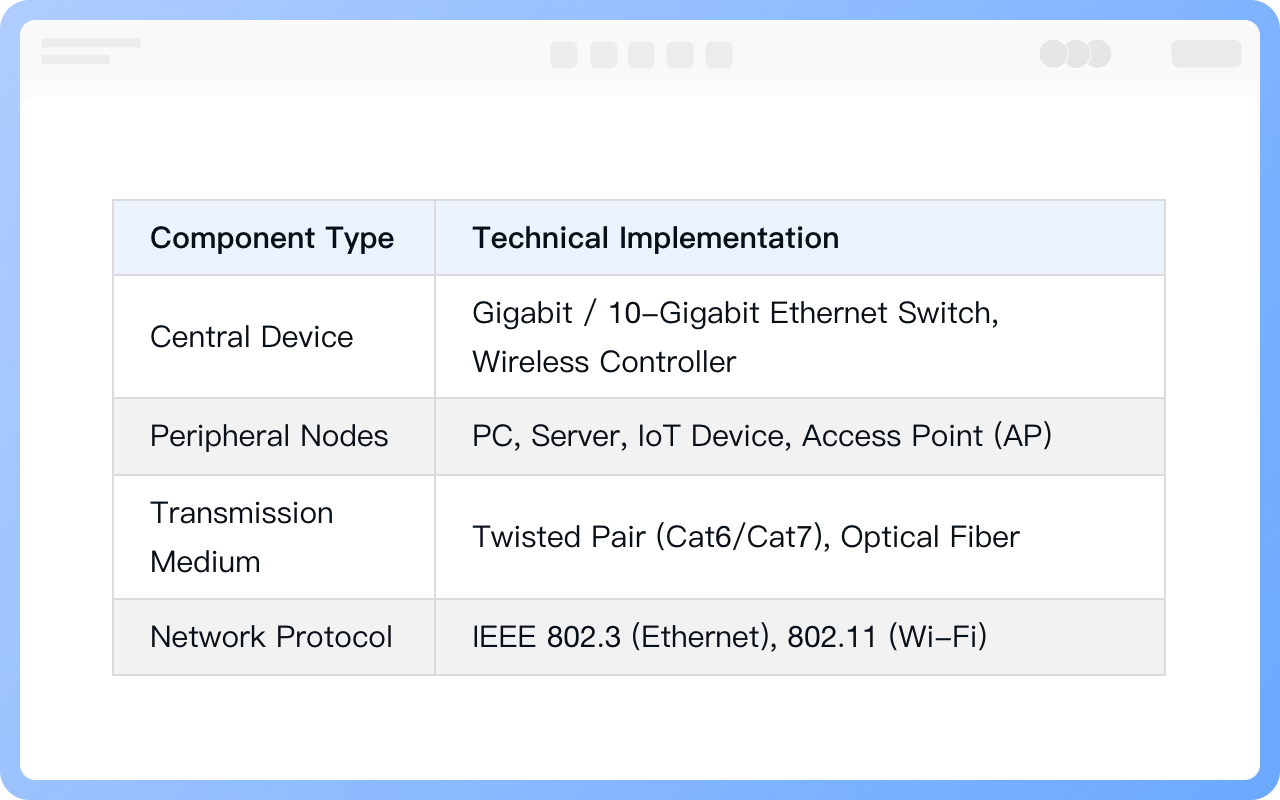

Dispositivo central: Típicamente un switch o hub, sirve como el centro de la red.
Nodos periféricos: Dispositivos como computadoras, servidores, impresoras y teléfonos IP se conectan al nodo central a través de enlaces independientes.
Medios de transmisión: Líneas físicas utilizadas para conectar el nodo central y los dispositivos periféricos, como cables de par trenzado o cables de fibra óptica.
Protocolos de red: Como el protocolo Ethernet IEEE 802.3, aseguran la correcta transmisión y recepción de datos en una topología en estrella.

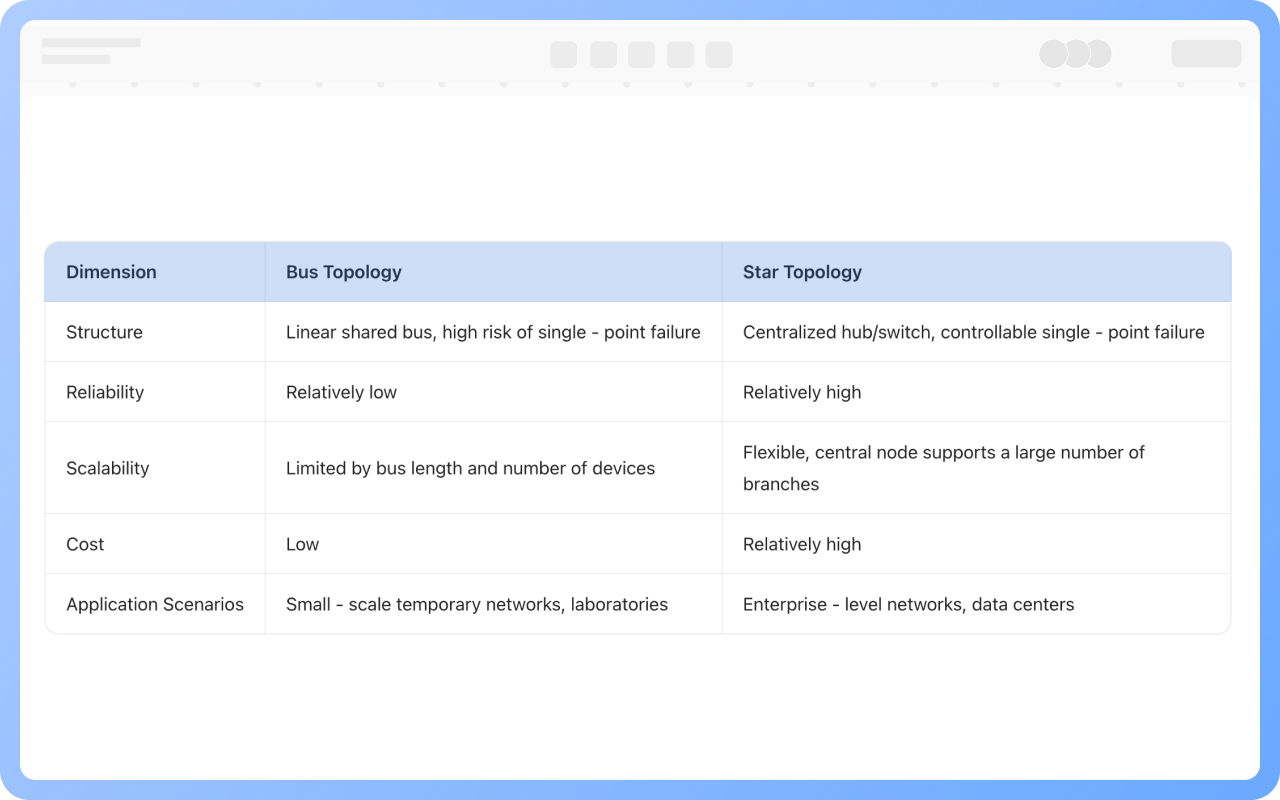

En una topología en bus, todos los nodos comparten una única línea de comunicación, transmitiendo datos de manera de difusión. Esto reduce costos pero también reduce la fiabilidad. Una falla en el bus puede paralizar toda la red. Esto la hace adecuada para redes pequeñas o escenarios industriales específicos.
Una topología en estrella se centra en un nodo central, a través del cual deben retransmitirse los datos. Esto permite una fuerte escalabilidad, y la falla de un solo nodo no afecta a otros nodos. Sin embargo, una falla en el nodo central puede interrumpir toda la red. Esto la hace ampliamente utilizada en escenarios que requieren gestión centralizada, como redes de oficinas empresariales.
No, una topología de malla es la más confiable.
No. Una falla en el nodo central aún puede causar una interrupción en toda la red, pero la redundancia (como los switches de doble núcleo) puede mitigar este riesgo.
No necesariamente. Las redes Wi-Fi también utilizan una topología en estrella, con el punto de acceso inalámbrico (AP) actuando como el nodo central y los dispositivos finales (como teléfonos móviles) conectados a través de señales inalámbricas.
Cuando el dispositivo A envía datos al dispositivo B, los datos primero van al nodo central, que luego los reenvía al dispositivo B.
Las topologías en estrella son adecuadas para redes domésticas/oficinas pequeñas, redes empresariales y centros de datos.
Definir claramente los dispositivos nodo y las relaciones de conexión, y seleccionar una biblioteca de símbolos (como el icono de Cisco).
