Cấu trúc hình sao là một cấu trúc lưới tập trung quanh một nút trung tâm, với tất cả các thiết bị ngoại vi được kết nối với nó thông qua các liên kết độc lập. Kiến trúc này đạt được sự phân bổ tài nguyên mạng có thể kiểm soát thông qua quản lý tập trung, trở thành một trong những giải pháp chủ đạo cho Mạng cục bộ hiện đại (LAN).

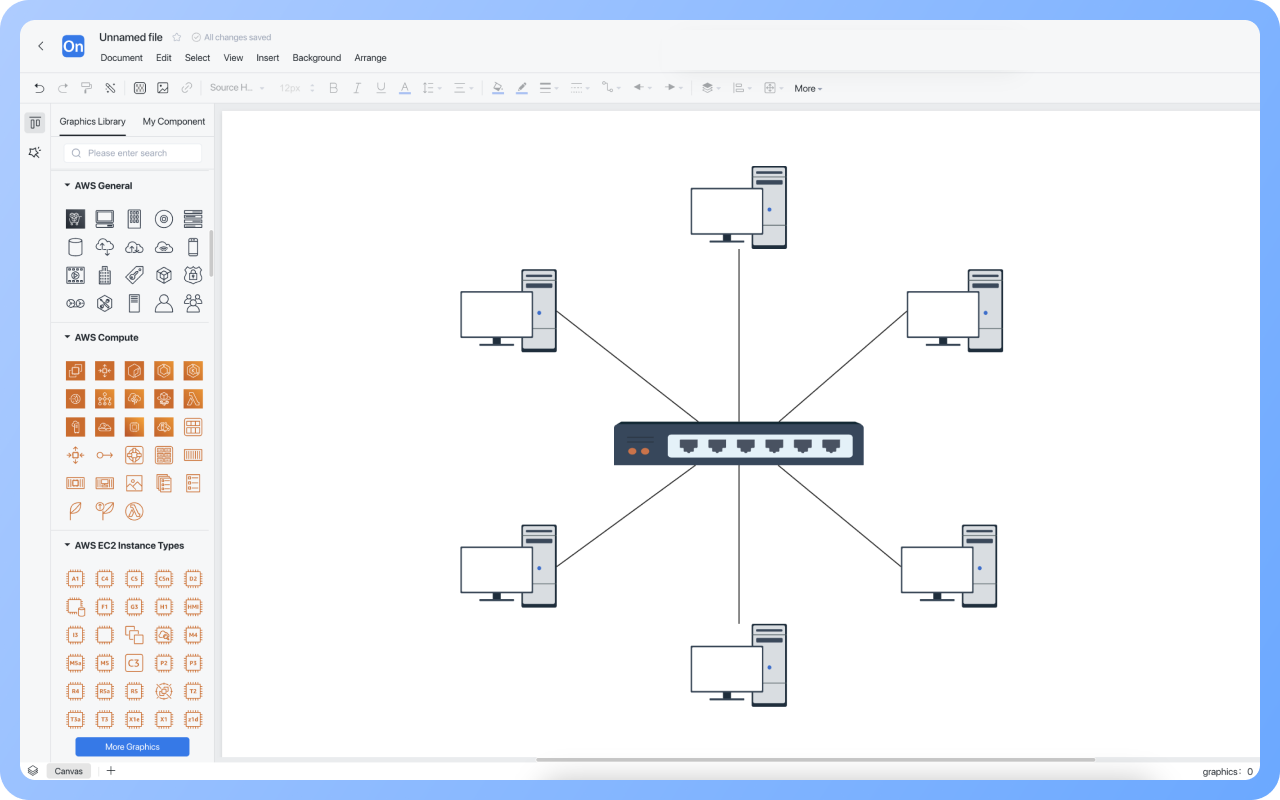

ProcessOn hỗ trợ tạo sơ đồ cấu trúc hình sao trực tuyến và cung cấp một số lượng lớn các mẫu và ví dụ về sơ đồ cấu trúc hình sao để dễ dàng vẽ các sơ đồ cấu trúc hình sao chuyên nghiệp và thẩm mỹ.
Cộng tác đa người dùng thời gian thực với liên kết chia sẻ để chuyển thông tin ngay lập tức
Tạo đồ họa tự động từ văn bản với cải tiến phong cách
Chủ đề dựng sẵn với tùy chỉnh đầy đủ
Hỗ trợ biểu tượng, hình ảnh, nhãn, công thức LaTeX, khối mã, liên kết, tệp đính kèm
Xuất: PNG, VISIO, PDF, SVG | Nhập: VISIO, Mermaid
Lưu trữ đám mây thời gian thực, đồng bộ đa thiết bị, lịch sử phiên bản và bảo mật dữ liệu
1. Tất cả dữ liệu phải đi qua một nút trung tâm (chẳng hạn như một switch hoặc hub) để cho phép giám sát lưu lượng, kiểm soát truy cập và triển khai chính sách bảo mật thống nhất.
2. Sự cố của một nút hoặc liên kết đơn lẻ sẽ không ảnh hưởng đến hoạt động của các thiết bị khác.
3. Các nút mới chỉ cần kết nối với thiết bị trung tâm mà không cần chỉnh sửa các liên kết hiện có.
1. Tất cả các thiết bị phụ thuộc vào thiết bị cốt lõi như switch và router. Nếu chúng gặp sự cố hoặc mất điện, mạng sẽ bị gián đoạn hoàn toàn.
2. Chi phí phần cứng và triển khai cao, yêu cầu thiết bị trung tâm và nhiều cáp hơn.
3. Các nút trung tâm có số lượng cổng cố định và giới hạn về hiệu suất. Khi số lượng nút tăng lên, độ phức tạp quản lý cũng tăng lên.

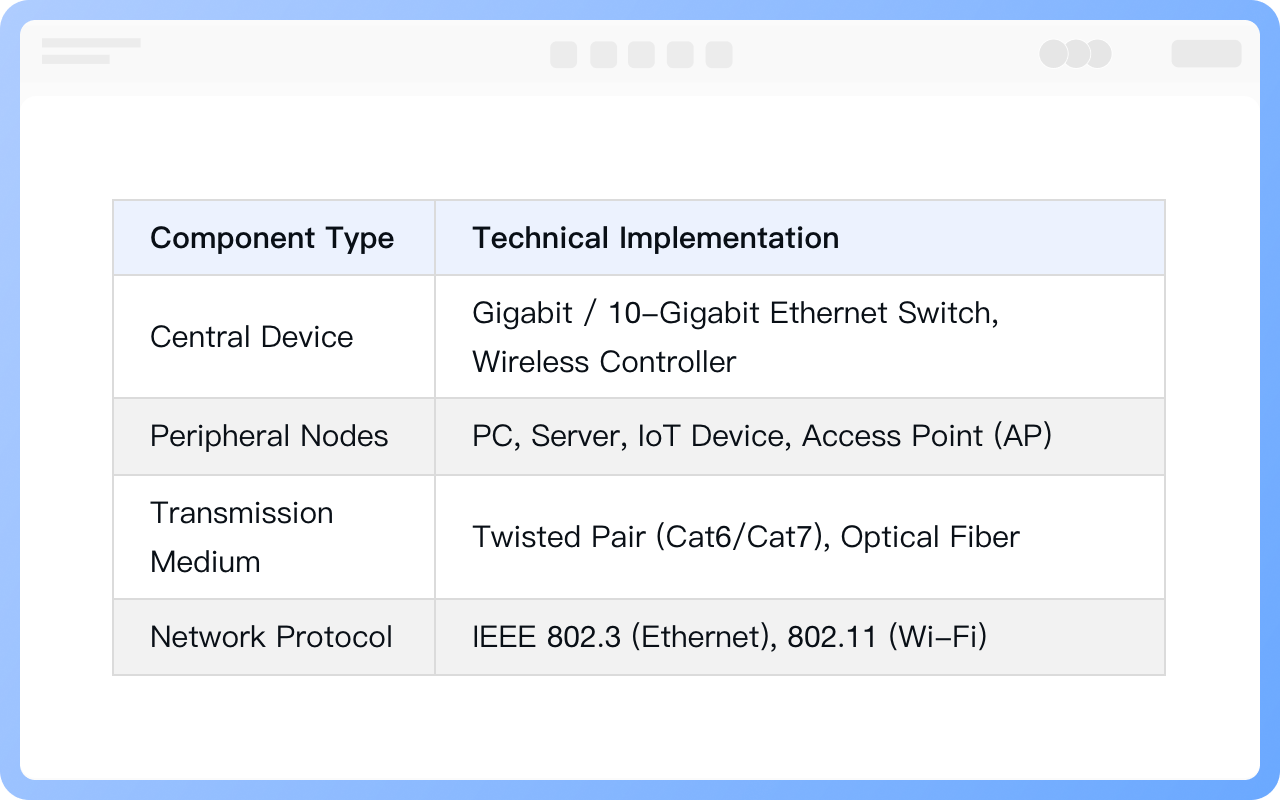

Thiết bị trung tâm: Thường là một switch hoặc hub, nó đóng vai trò là trung tâm của mạng.
Các nút ngoại vi: Các thiết bị như máy tính, máy chủ, máy in và điện thoại IP kết nối với nút trung tâm thông qua các liên kết độc lập.
Phương tiện truyền dẫn: Các đường dây vật lý được sử dụng để kết nối nút trung tâm và các thiết bị ngoại vi, chẳng hạn như cáp xoắn đôi hoặc cáp quang.
Các giao thức mạng: Chẳng hạn như giao thức Ethernet IEEE 802.3, đảm bảo truyền và nhận dữ liệu đúng trong một cấu trúc sao.

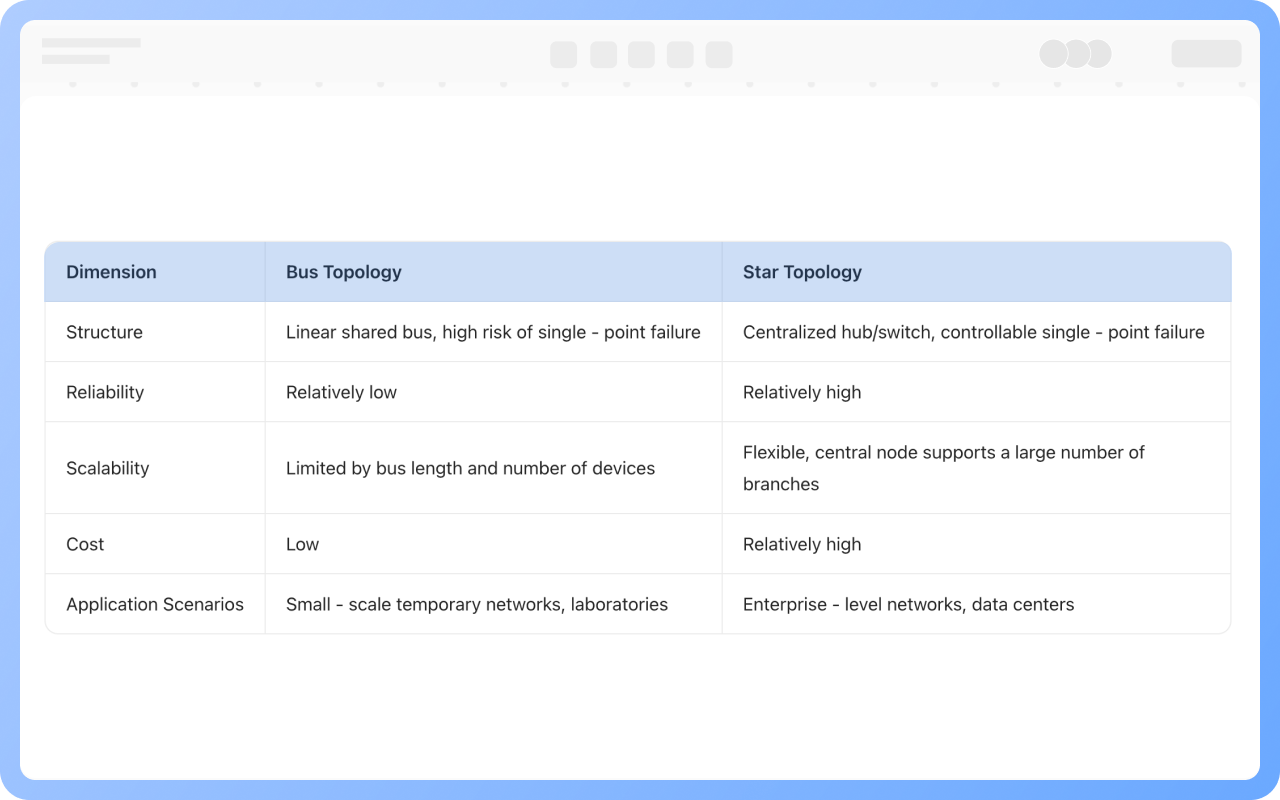

Trong cấu trúc bus, tất cả các nút chia sẻ một đường truyền thông duy nhất, truyền dữ liệu theo kiểu phát sóng. Điều này giảm chi phí nhưng giảm độ tin cậy. Một sự cố bus có thể làm tê liệt toàn bộ mạng. Điều này làm cho nó phù hợp cho các mạng nhỏ hoặc các kịch bản công nghiệp cụ thể.
Một cấu trúc sao tập trung quanh một nút trung tâm, thông qua đó dữ liệu phải được chuyển tiếp. Điều này cho phép mở rộng mạnh mẽ, và sự cố của một nút đơn lẻ không ảnh hưởng đến các nút khác. Tuy nhiên, sự cố của nút trung tâm có thể làm gián đoạn toàn bộ mạng. Điều này làm cho nó được sử dụng rộng rãi trong các kịch bản yêu cầu quản lý tập trung, chẳng hạn như mạng văn phòng doanh nghiệp.
Không, cấu trúc dạng lưới là cấu trúc đáng tin cậy nhất.
Không. Sự cố ở nút trung tâm vẫn có thể gây ra sự cố mạng toàn diện, nhưng sự dư thừa (chẳng hạn như công tắc lõi kép) có thể giảm thiểu rủi ro này.
Không nhất thiết. Mạng Wi-Fi cũng sử dụng cấu trúc hình sao, với điểm truy cập không dây (AP) đóng vai trò là nút trung tâm, và các thiết bị cuối (chẳng hạn như điện thoại di động) kết nối thông qua tín hiệu không dây.
Khi thiết bị A gửi dữ liệu đến thiết bị B, dữ liệu trước tiên đi đến nút trung tâm, sau đó nó được chuyển tiếp đến thiết bị B.
Cấu trúc hình sao phù hợp cho các mạng gia đình/văn phòng nhỏ, mạng doanh nghiệp và trung tâm dữ liệu.
Xác định rõ các thiết bị nút và mối quan hệ kết nối, và chọn một thư viện biểu tượng (chẳng hạn như biểu tượng Cisco).
