A estrutura de topologia em estrela é uma estrutura em malha centrada em um nó central, com todos os dispositivos periféricos conectados a ele através de links independentes. Esta arquitetura alcança a alocação controlável de recursos de rede através de gerenciamento centralizado, tornando-se uma das soluções principais para Redes Locais (LANs) modernas.

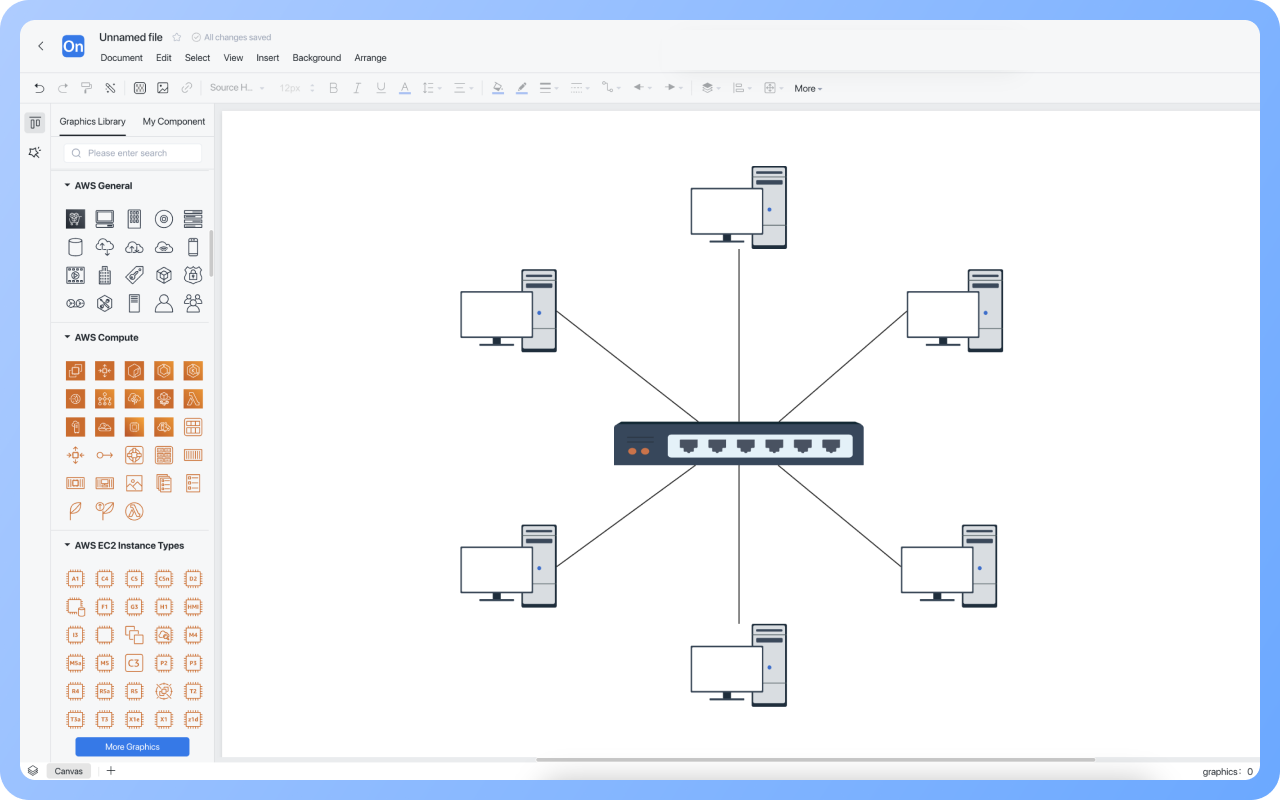

O ProcessOn suporta a criação online de diagramas de topologia em estrela e oferece um grande número de modelos e exemplos de diagramas de topologia em estrela para facilitar o desenho de diagramas de topologia em estrela profissionais e esteticamente agradáveis.
Colaboração em tempo real multiutilizador com links partilháveis para transferência instantânea
Gera automaticamente gráficos a partir de texto com melhorias de estilo
Temas predefinidos com personalização completa
Suporta ícones, imagens, etiquetas, fórmulas LaTeX, blocos de código, links, anexos
Exportar: PNG, VISIO, PDF, SVG | Importar: VISIO, Mermaid
Armazenamento cloud em tempo real, sincronização multi-dispositivo, histórico de versões e segurança de dados
1. Todos os dados devem passar por um nó central (como um switch ou hub) para permitir o monitoramento unificado do tráfego, controle de acesso e implementação de políticas de segurança.
2. A falha de um único nó ou link não afetará o funcionamento de outros dispositivos.
3. Novos nós precisam apenas se conectar ao dispositivo central, sem modificar os links existentes.
1. Todos os dispositivos dependem de equipamentos centrais, como switches e roteadores. Se estes falharem ou perderem energia, a rede será completamente interrompida.
2. Os custos de hardware e implantação são altos, exigindo equipamentos centrais e mais cabos.
3. Nós centrais têm um número fixo de portas e limitações de desempenho. À medida que o número de nós aumenta, a complexidade da gestão aumenta.

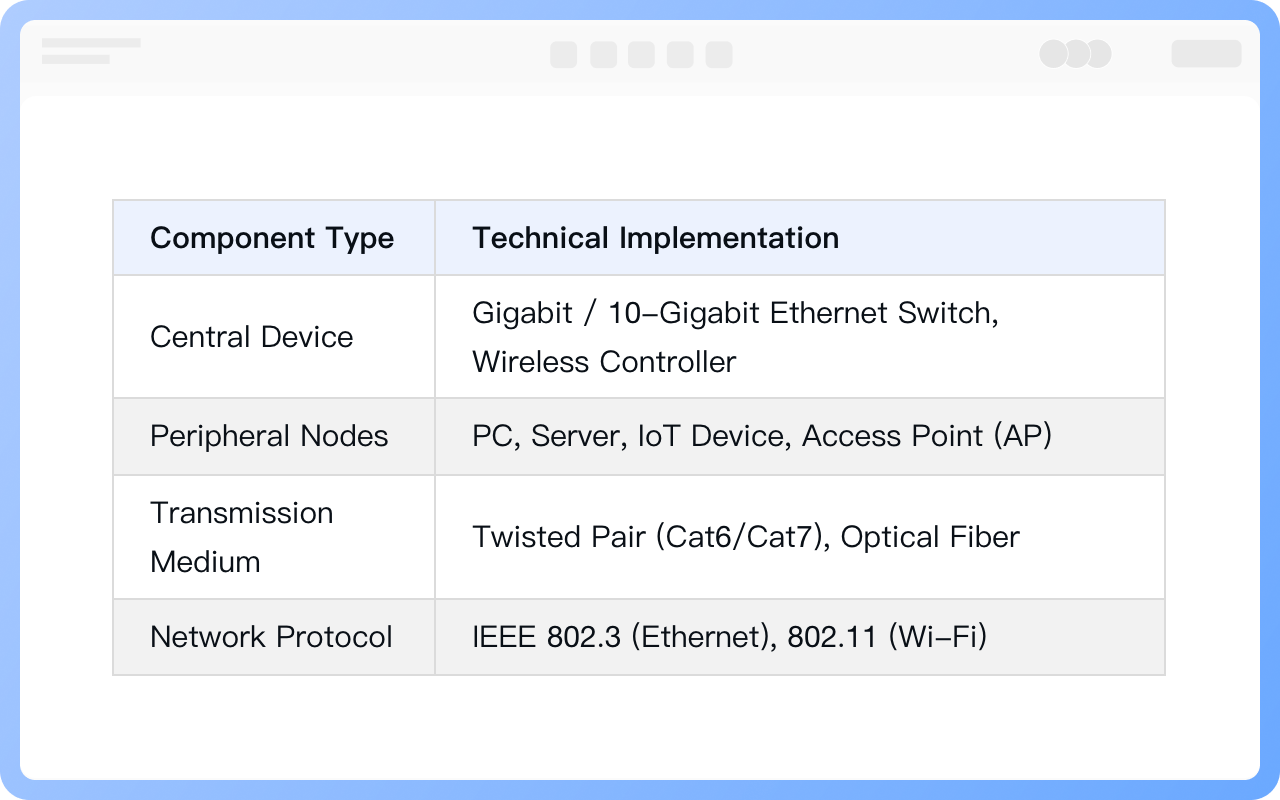

Dispositivo central: Normalmente um switch ou hub, serve como o núcleo central da rede.
Nós periféricos: Dispositivos como computadores, servidores, impressoras e telefones IP se conectam ao nó central através de links independentes.
Meios de transmissão: Linhas físicas usadas para conectar o nó central e os dispositivos periféricos, como cabos de par trançado ou cabos de fibra óptica.
Protocolos de rede: Como o protocolo Ethernet IEEE 802.3, garantem a transmissão e recepção corretas de dados em uma topologia em estrela.

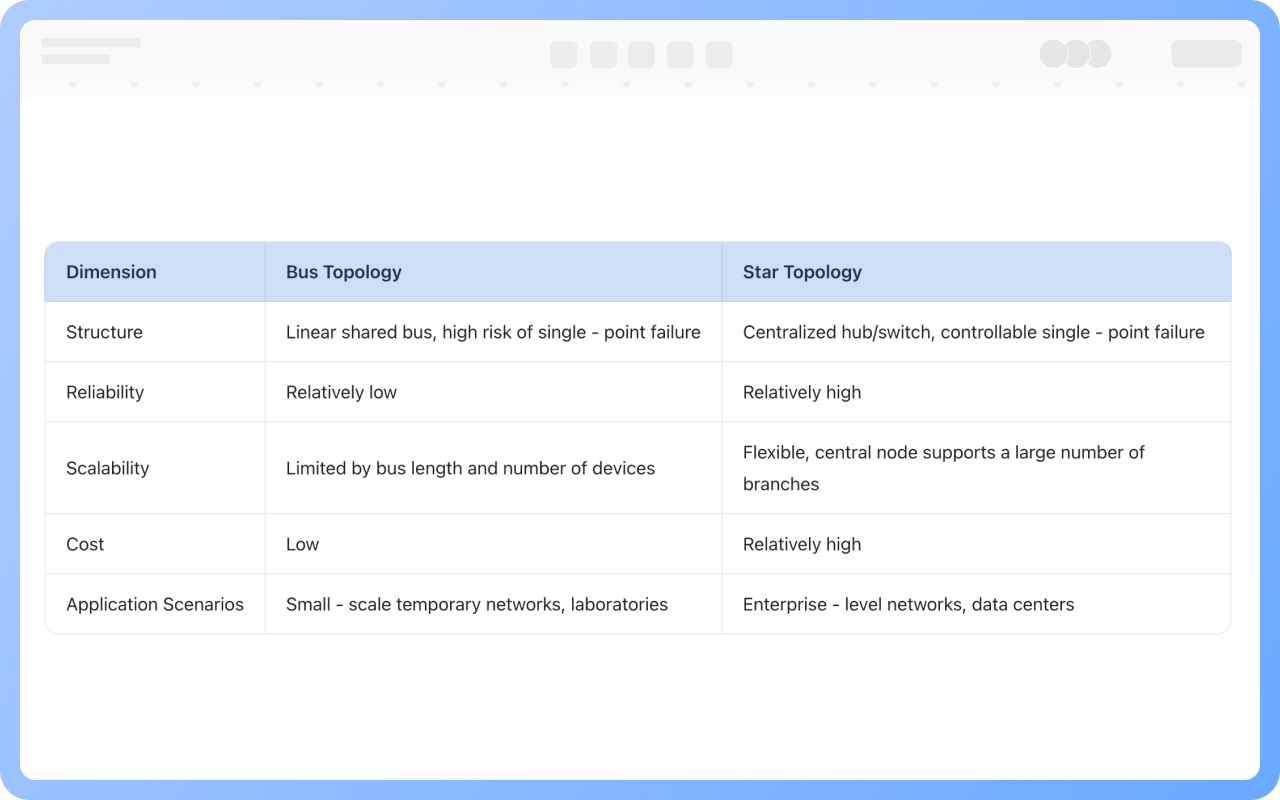

Em uma topologia em barramento, todos os nós compartilham uma única linha de comunicação, transmitindo dados de forma difusa. Isso reduz custos, mas também a confiabilidade. Uma falha no barramento pode paralisar toda a rede. Isso a torna adequada para pequenas redes ou cenários industriais específicos.
Uma topologia em estrela se centra em um nó central, através do qual os dados devem ser retransmitidos. Isso permite uma forte escalabilidade, e a falha de um único nó não afeta outros nós. No entanto, uma falha no nó central pode interromper toda a rede. Isso a torna amplamente utilizada em cenários que exigem gestão centralizada, como redes de escritórios empresariais.
Não, uma topologia em malha é a mais confiável.
Não. Uma falha no nó central ainda pode causar uma interrupção em toda a rede, mas a redundância (como switches de núcleo duplo) pode mitigar esse risco.
Não necessariamente. Redes Wi-Fi também usam uma topologia em estrela, com o ponto de acesso sem fio (AP) atuando como o nó central, e dispositivos finais (como telefones móveis) conectados via sinais sem fio.
Quando o dispositivo A envia dados para o dispositivo B, os dados vão primeiro para o nó central, que então os encaminha para o dispositivo B.
Topologias em estrela são adequadas para redes domésticas/escritórios pequenos, redes empresariais e data centers.
Defina claramente os dispositivos de nó e as relações de conexão, e selecione uma biblioteca de símbolos (como o ícone da Cisco).
