La struttura di topologia a stella è una struttura a maglia centrata attorno a un nodo centrale, con tutti i dispositivi periferici collegati ad esso attraverso collegamenti indipendenti. Questa architettura ottiene un'allocazione controllabile delle risorse di rete attraverso una gestione centralizzata, diventando una delle soluzioni mainstream per le moderne Reti Locali (LAN).

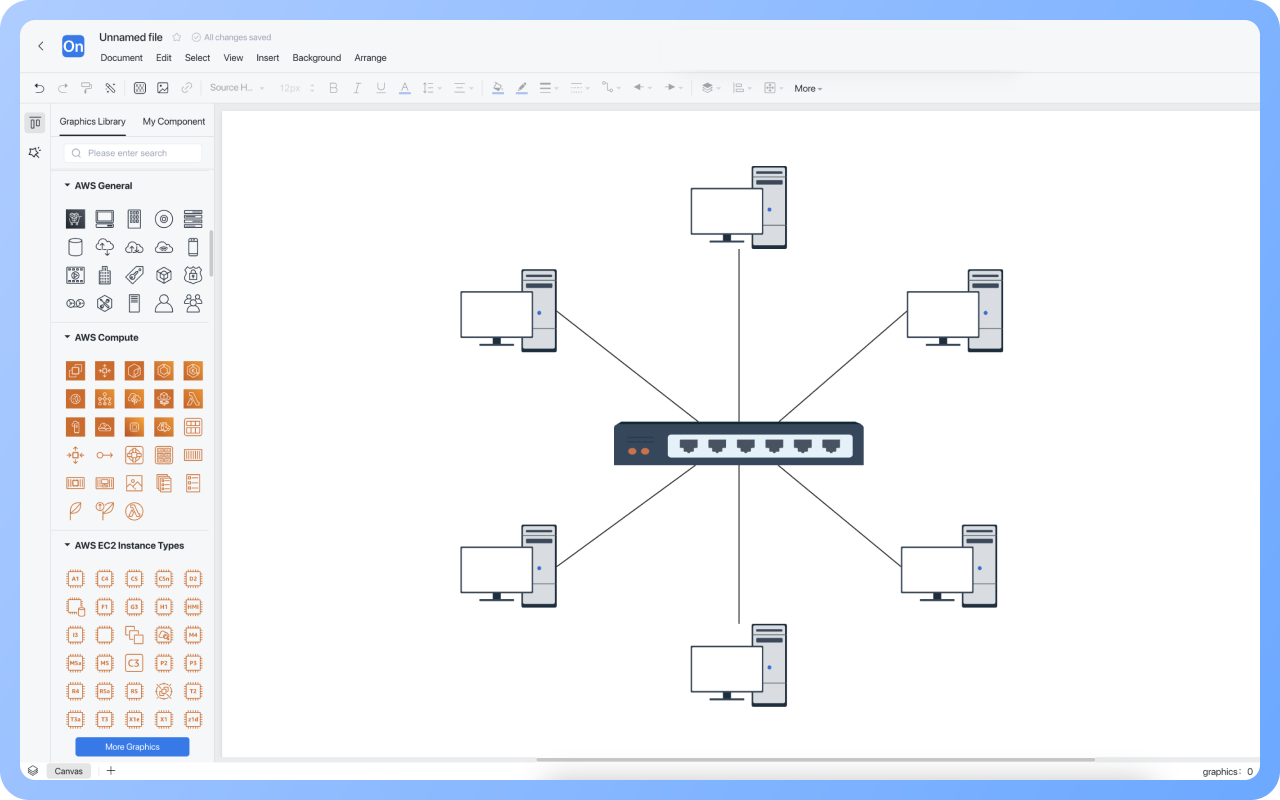

ProcessOn sostiene la creazione online di diagrammi di topologia a stella e offre un gran numero di modelli e esempi di diagrammi di topologia a stella per facilitare il disegno di diagrammi di topologia a stella professionali e esteticamente piacevoli.
Collaborazione in tempo reale multi-utente con link condivisibili per trasferimento istantaneo
Genera automaticamente grafici dal testo con miglioramenti di stile
Temi predefiniti con personalizzazione completa
Supporta icone, immagini, etichette, formule LaTeX, blocchi codice, link, allegati
Esporta: PNG, VISIO, PDF, SVG | Importa: VISIO, Mermaid
Archiviazione cloud in tempo reale, sincronizzazione multi-dispositivo, cronologia versioni e sicurezza dati
1. Tutti i dati devono passare attraverso un nodo centrale (come uno switch o un hub) per abilitare il monitoraggio unificato del traffico, il controllo degli accessi e l'implementazione delle politiche di sicurezza.
2. Il guasto di un singolo nodo o collegamento non influirà sul funzionamento degli altri dispositivi.
3. I nuovi nodi devono solo connettersi al dispositivo centrale, senza modificare i collegamenti esistenti.
1. Tutti i dispositivi si affidano ad apparecchiature centrali come switch e router. Se queste falliscono o perdono potenza, la rete sarà completamente interrotta.
2. I costi hardware e di implementazione sono elevati, richiedendo apparecchiature centrali e più cavi.
3. I nodi centrali hanno un numero fisso di porte e limitazioni di prestazioni. Man mano che aumenta il numero di nodi, aumenta la complessità della gestione.

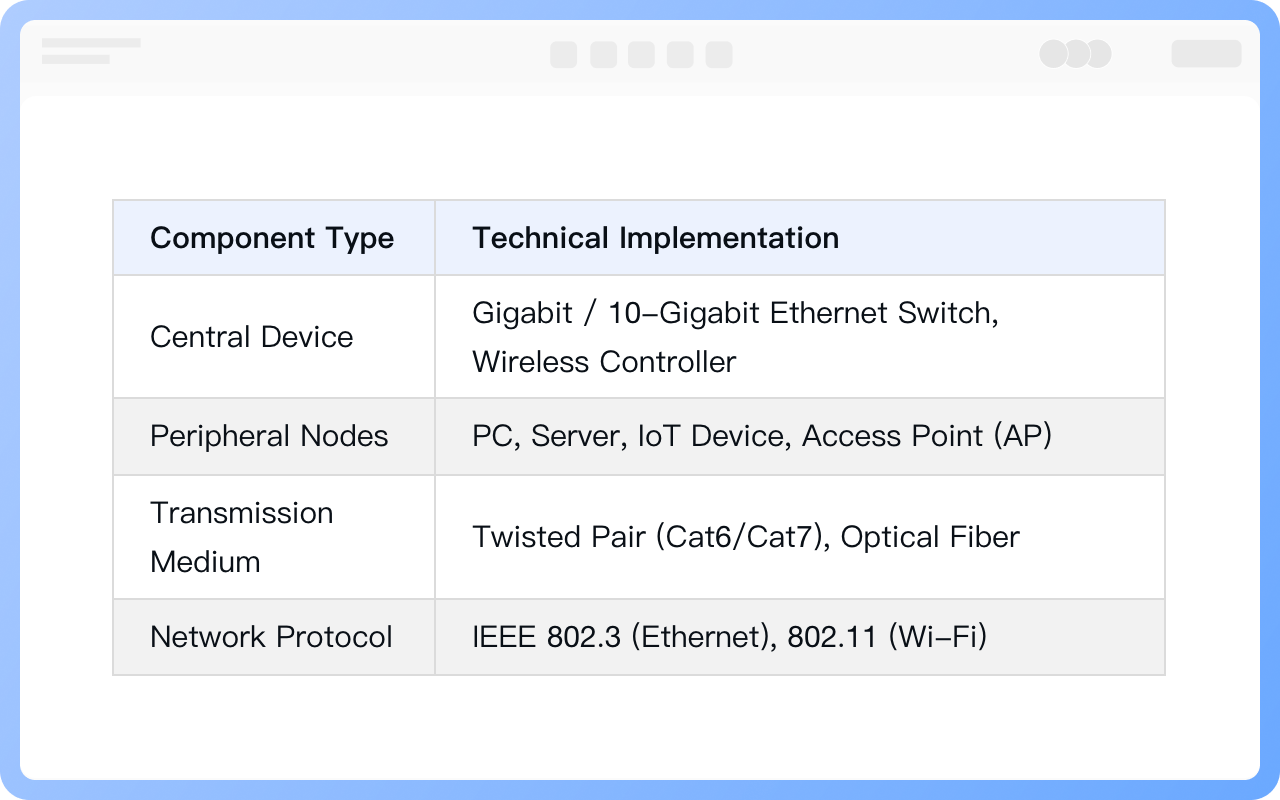

Dispositivo centrale: Tipicamente uno switch o un hub, funge da hub centrale della rete.
Nodi periferici: Dispositivi come computer, server, stampanti e telefoni IP si connettono al nodo centrale tramite collegamenti indipendenti.
Media di trasmissione: Linee fisiche utilizzate per connettere il nodo centrale e i dispositivi periferici, come cavi a coppie intrecciate o cavi in fibra ottica.
Protocolli di rete: Come il protocollo Ethernet IEEE 802.3, garantiscono la corretta trasmissione e ricezione dei dati in una topologia a stella.

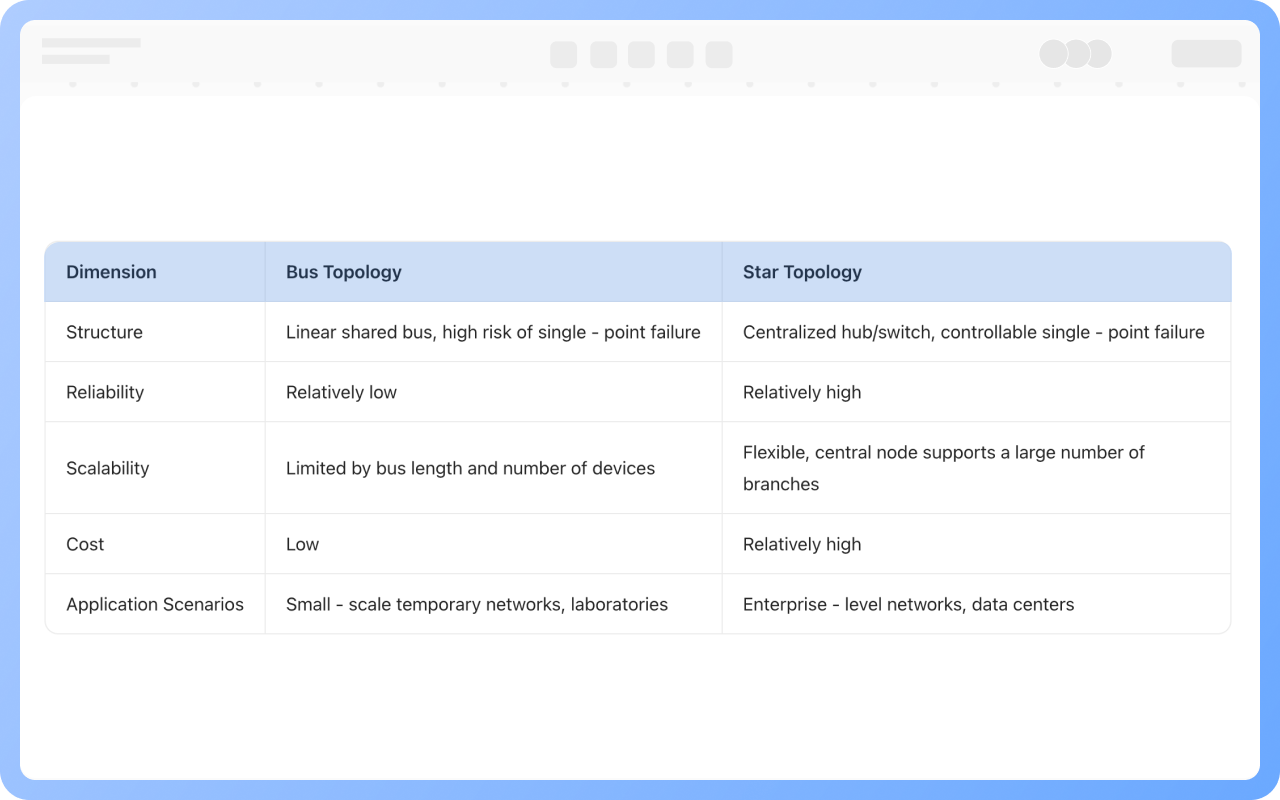

In una topologia a bus, tutti i nodi condividono una singola linea di comunicazione, trasmettendo dati in modo broadcast. Questo riduce i costi ma riduce l'affidabilità. Un guasto del bus può paralizzare l'intera rete. Questo la rende adatta per piccole reti o scenari industriali specifici.
Una topologia a stella si concentra attorno a un nodo centrale, attraverso il quale i dati devono essere inoltrati. Questo consente una forte scalabilità e un guasto di un singolo nodo non influisce sugli altri nodi. Tuttavia, un guasto del nodo centrale può interrompere l'intera rete. Questo la rende ampiamente utilizzata in scenari che richiedono una gestione centralizzata, come le reti aziendali per uffici.
No, una topologia a maglia è la più affidabile.
No. Un guasto al nodo centrale può ancora causare un'interruzione dell'intera rete, ma la ridondanza (come i doppi switch core) può mitigare questo rischio.
Non necessariamente. Anche le reti Wi-Fi usano una topologia a stella, con il punto di accesso wireless (AP) che funge da nodo centrale e i dispositivi finali (come i telefoni cellulari) connessi tramite segnali wireless.
Quando il dispositivo A invia dati al dispositivo B, i dati vanno prima al nodo centrale, che poi li inoltra al dispositivo B.
Le topologie a stella sono adatte per reti domestiche/piccoli uffici, reti aziendali e data center.
Definire chiaramente i dispositivi nodo e le relazioni di connessione, e selezionare una libreria di simboli (come l'icona Cisco).
