Struktur topologi bintang adalah struktur jaringan yang berpusat pada satu nod tengah, dengan semua peranti pinggiran disambungkan kepadanya melalui pautan bebas. Seni bina ini mencapai pengagihan kawalan sumber rangkaian melalui pengurusan terpusat, menjadi salah satu penyelesaian arus perdana untuk Rangkaian Kawasan Setempat moden (LAN).
ProcessOn menyokong penciptaan dalam talian rajah topologi bintang dan menawarkan sejumlah besar templat dan contoh rajah topologi bintang untuk memudahkan lukisan rajah topologi bintang yang profesional dan menarik.
Kerjasama masa nyata multi-pengguna dengan pautan boleh dikongsi untuk pemindahan segera
Hasilkan grafik automatik daripada teks dengan penambahbaikan gaya
Tema sedia ada dengan penyesuaian penuh
Menyokong ikon, imej, label, formula LaTeX, blok kod, pautan, lampiran
Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Penyimpanan awan masa nyata, sinkronisasi pelbagai peranti, sejarah versi dan keselamatan data
1. Semua aliran data mesti melalui satu nod pusat (seperti suatu suis atau hab) untuk membolehkan pemantauan lalu lintas bersatu, kawalan akses, dan penerapan dasar keselamatan.
2. Kegagalan satu nod atau pautan tidak akan mempengaruhi operasi peranti lain.
3. Nod baru hanya perlu disambungkan ke peranti pusat, tanpa memodifikasi pautan sedia ada.
1. Semua peranti bergantung pada peralatan teras seperti suis dan penghala. Jika ini gagal atau kehilangan kuasa, rangkaian akan terganggu sepenuhnya.
2. Kos perkakasan dan penerapan adalah tinggi, memerlukan peralatan pusat dan lebih banyak kabel.
3. Nod pusat mempunyai bilangan port tetap dan batasan prestasi. Apabila bilangan nod meningkat, kerumitan pengurusan meningkat.

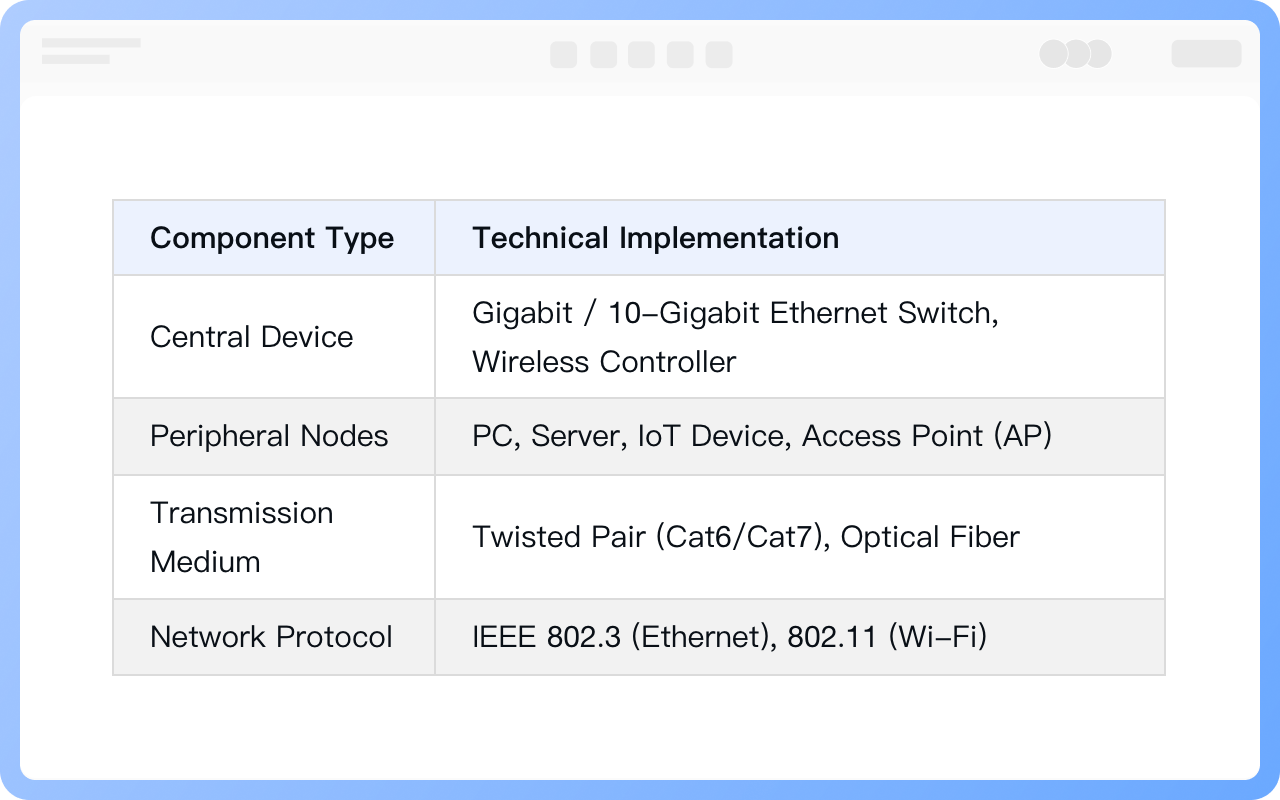

Peranti pusat: Kebiasaannya suatu suis atau hab, ia berfungsi sebagai hab pusat rangkaian.
Nod periferi: Peranti seperti komputer, pelayan, pencetak, dan telefon IP disambungkan ke nod pusat melalui pautan bebas.
Media pemancaran: Garis fizikal yang digunakan untuk menyambungkan nod pusat dan peranti periferi, seperti kabel pasangan berpilin atau kabel optik gentian.
Protokol rangkaian: Seperti protokol Ethernet IEEE 802.3, memastikan pemancaran dan penerimaan data yang betul dalam topologi bintang.

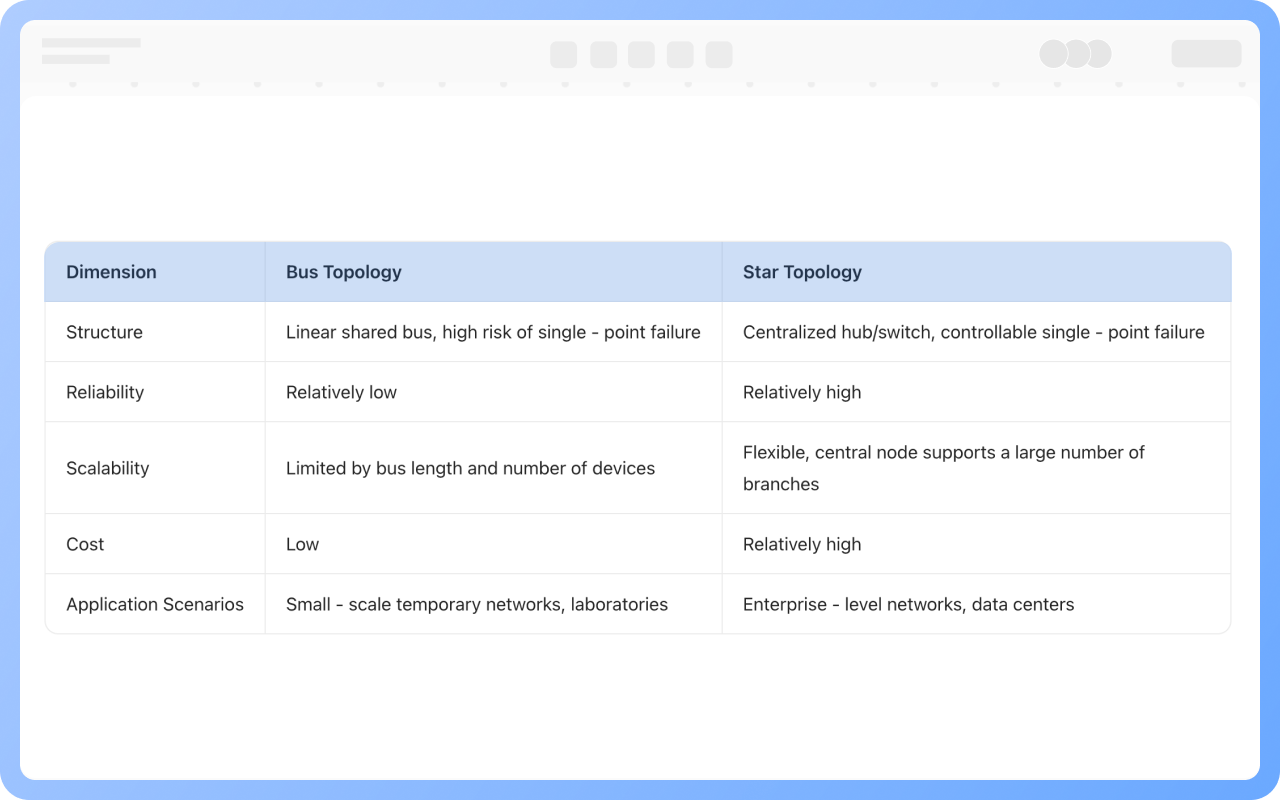

Dalam topologi bas, semua nod berkongsi satu garis komunikasi tunggal, memancarkan data dengan cara siaran. Ini mengurangkan kos tetapi mengurangkan kebolehpercayaan. Kegagalan bas boleh melumpuhkan seluruh rangkaian. Ini menjadikannya sesuai untuk rangkaian kecil atau senario industri khusus.
Satu topologi bintang berpusat pada nod pusat, melalui mana data mesti disampaikan. Ini membolehkan kebolehan skala yang kuat, dan kegagalan satu nod tidak mempengaruhi nod lain. Walau bagaimanapun, kegagalan nod pusat boleh mengganggu seluruh rangkaian. Ini menjadikannya banyak digunakan dalam senario yang memerlukan pengurusan berpusat, seperti rangkaian pejabat perusahaan.
Tidak, topologi mesh adalah yang paling boleh dipercayai.
Tidak. Kegagalan nod pusat masih boleh menyebabkan gangguan seluruh rangkaian, tetapi redundansi (seperti suis dwi-teras) boleh mengurangkan risiko ini.
Tidak semestinya. Rangkaian Wi-Fi juga menggunakan topologi bintang, dengan titik akses tanpa wayar (AP) bertindak sebagai nod pusat, dan peranti akhir (seperti telefon bimbit) disambungkan melalui isyarat tanpa wayar.
Apabila peranti A menghantar data kepada peranti B, data terlebih dahulu pergi ke nod pusat, yang kemudian menghantarnya kepada peranti B.
Topologi bintang sesuai untuk rangkaian rumah/pejabat kecil, rangkaian perusahaan, dan pusat data.

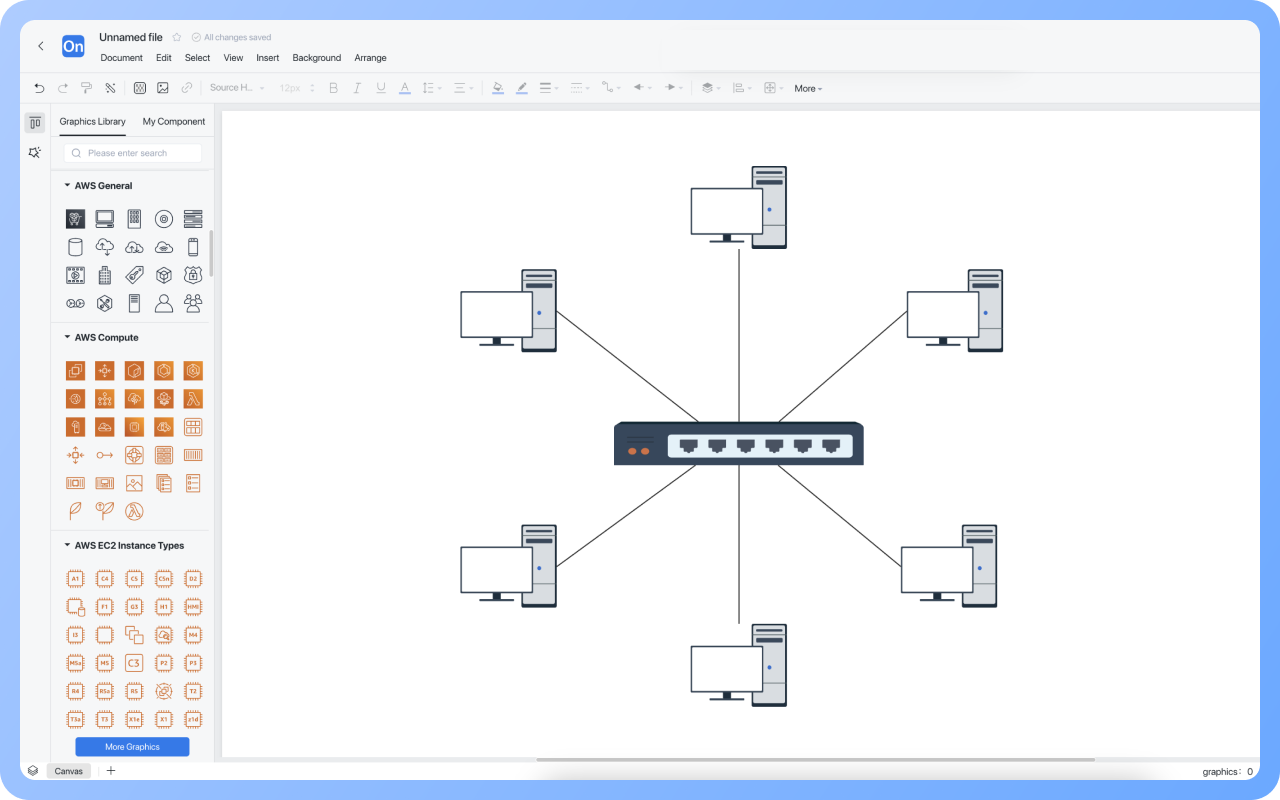

Jelaskan peranti nod dan hubungan sambungan, dan pilih perpustakaan simbol (seperti ikon Cisco).
