백엔드 개발에서 코드는 "어떻게"라는 문제를 해결하는 반면, 차트는 "무엇을" 그리고 "왜"라는 문제를 해결합니다.
다이어그램은 백엔드 개발자에게 "시스템 관점의 거울"과 같습니다. 보이지 않는 함수 호출을 시각화하고, 모호한 아키텍처를 설명하며, 기억하기 어려운 관계를 검색할 수 있도록 도와줍니다. 이 글에서는 백엔드 개발 특유의 어려움을 살펴보고, 문제를 실질적으로 해결해주는 여섯 가지 유형의 다이어그램을 소개합니다. 각 다이어그램은 백엔드 개발에서 실제로 발생하는 난제를 나타냅니다.
모놀리식 아키텍처 시대에는 시스템 구조가 매우 단순했습니다. 애플리케이션 하나, 데이터베이스 하나, 그리고 서비스 간의 의존 관계가 한눈에 명확했습니다. 하지만 마이크로서비스 아키텍처에서는 서비스의 수가 몇 개에서 수십 개, 심지어 수백 개로 늘어나고, 서비스 간의 호출 관계는 누구도 명확하게 파악할 수 없는 복잡한 웹처럼 얽혀 있습니다.
기업의 67% 이상이 마이크로서비스를 도입한 후 서비스 간 의존성 문제나 불투명한 배포 체인과 같은 문제에 직면합니다. 일반적인 전자상거래 시스템에는 주문 서비스, 결제 서비스, 재고 관리 서비스, 사용자 서비스, 물류 서비스, 메시징 서비스 등이 있을 수 있습니다. A가 B를 호출한다는 것은 알지만, A가 C에 간접적으로 의존하는지는 알 수 없습니다. B에 문제가 발생하면 얼마나 많은 상위 서비스가 영향을 받을까요? 이러한 질문에 대한 답은 단순히 "코드를 보는 것"만으로는 찾을 수 없습니다.
마이크로서비스 토폴로지 다이어그램은 노드(서비스)와 에지(호출 관계)를 통해 마이크로서비스 시스템의 의존성 구조를 시각화한 것입니다. 이는 정적인 아키텍처 다이어그램이 아니라, 서비스 간의 실시간 호출 빈도, 지연 시간 분포, 상태 등을 동적으로 반영할 수 있는 관찰 도구입니다.
훌륭한 마이크로서비스 토폴로지 다이어그램은 다음 세 가지 핵심 질문에 답할 수 있습니다.
누가 누구에게 의존하는가? — 간단히 살펴보면 모든 서비스의 상류 및 하류 관계를 알 수 있습니다.
누가 우리의 발목을 잡고 있는 걸까요? — 지연 시간이 길거나 오류율이 높은 서비스 노드가 자동으로 강조 표시됩니다.
실패할 경우 누가 가장 큰 피해를 입습니까? — 시스템 내 핵심 노드와 단일 장애 위험 지점을 파악하십시오.
시나리오 1: 근본 원인 분석. 시스템 타임아웃이 빈번하게 발생할 경우, 기존의 문제 해결 방식은 각 시스템의 로그를 확인하고 각 서비스를 모니터링하는 것입니다. 마이크로서비스 토폴로지 다이어그램을 보면, API 게이트웨이에서 트래픽이 유입되어 주문 서비스를 거쳐 결제 서비스를 호출하고, 결제 서비스가 제3자 결제 채널을 호출하는 경로를 확인할 수 있습니다. 이때 제3자 결제 채널 노드는 비정상으로 표시되어 빨간색으로 나타납니다. 하지만 이러한 방식은 근본 원인을 3시간이 아닌 3초 만에 찾아낼 수 있습니다.
시나리오 2: 순환 종속성 감지. 서비스 A가 서비스 B를 호출하고, 서비스 B가 서비스 C를 호출하고, 서비스 C가 다시 서비스 A를 호출하는 경우입니다. 이는 코드 수준에서는 감지하기 어렵지만, 토폴로지 다이어그램에서는 순환 화살표 구조가 즉시 드러납니다.
시나리오 3: 용량 계획. 토폴로지 다이어그램에서 각 노드의 트래픽 양은 선의 굵기로 표현되며, 어떤 서비스가 트래픽 허브이고 어떤 서비스가 확장 우선순위가 필요한지를 시각적으로 직접적으로 보여줍니다.
모든 노드를 평면화하는 것을 방지하기 위해 비즈니스 도메인 또는 계층별로 서비스를 그룹화합니다.
서비스 상태는 색상으로 표시됩니다 (녹색 = 정상, 노란색 = 경고, 빨간색 = 오류).
선의 굵기는 통화 빈도를 나타내고, 선의 색상은 지연 시간을 나타냅니다.
동기 호출(실선)과 비동기 메시지(점선)를 구분하세요.
백엔드 개발에서 디버깅하기 가장 어려운 문제는 종종 "이 코드가 틀렸다"가 아니라 "전체 호출 체인에서 어느 부분이 잘못되었는가"를 찾는 것입니다.
사용자의 주문 요청은 프런트엔드 → API 게이트웨이 → 주문 서비스 → 결제 서비스(타사 호출) → 재고 서비스 → 메시지 큐 → 물류 서비스 → 데이터베이스의 일곱 단계를 거칠 수 있습니다. 이 일곱 단계 중 어느 단계에서든 시간 초과, 오류 반환 또는 데이터 불일치와 같은 문제가 발생하면 최종 사용자에게는 "시스템 오류가 발생했습니다. 나중에 다시 시도해 주세요."라는 모호한 메시지만 표시됩니다.
더 복잡한 점은 이러한 호출이 동기식(응답을 기다리는 방식)일 수도 있고 비동기식(메시지를 보내고 무시하는 방식)일 수도 있다는 것입니다. 재시도 메커니즘이나 타임아웃 회로 차단기가 있을 수도 있습니다. 전체 호출 순서를 그려보지 않고서는 "이 버그에 대해 누구에게 연락해야 하는지"를 판단할 수 없습니다.

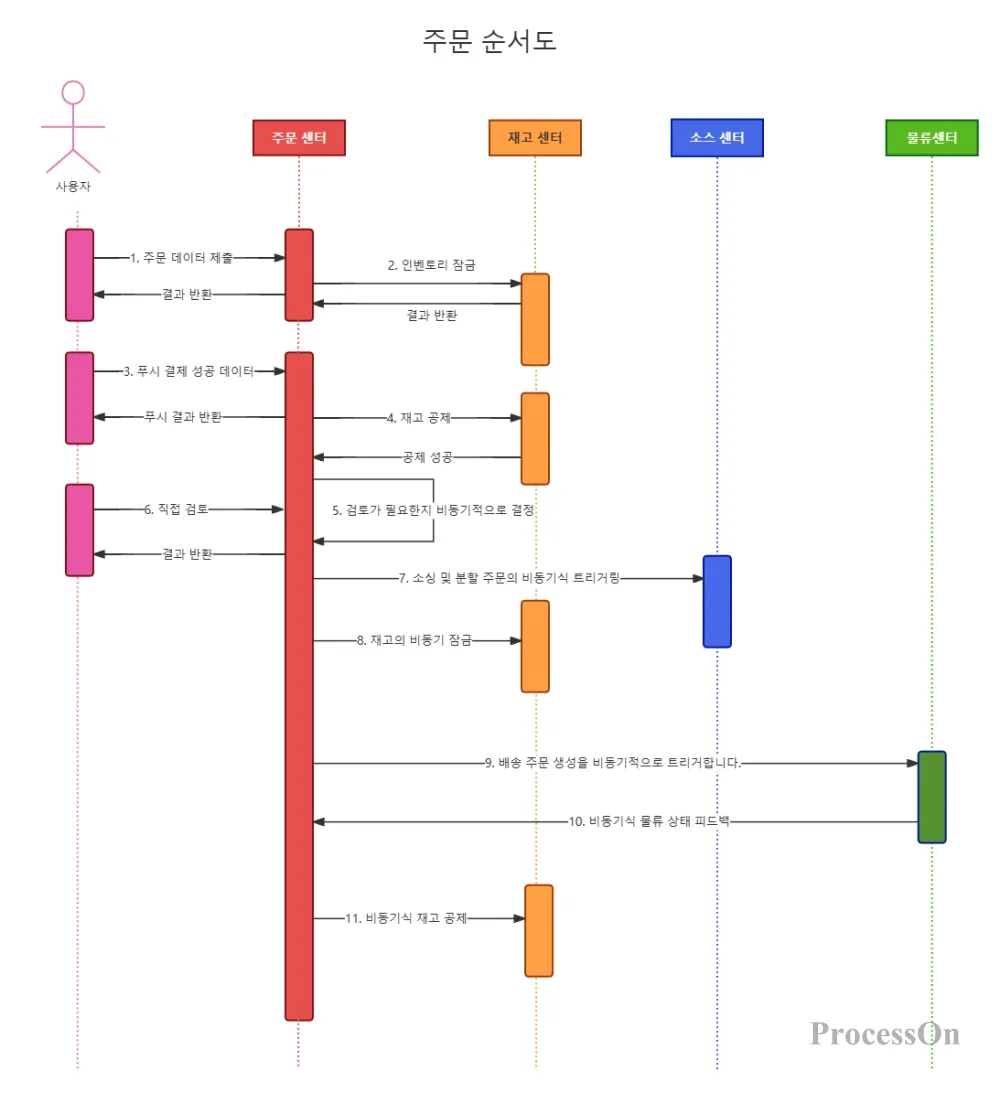

수직적인 타임라인과 수평적인 참여자 목록으로 구성된 시퀀스 다이어그램은 여러 시스템 간의 시간 순서에 따른 메시지 전달 과정을 명확하게 보여줍니다. 이는 백엔드 인터페이스 정렬, 분산 시스템 문제 해결, 비동기 프로세스 설계에 가장 적합한 도구입니다.
시나리오 1: 결제 프로세스의 전체 타임라인. 사용자가 결제를 시작합니다 → 주문 서비스에서 주문을 생성합니다(상태: 결제 대기 중) → 결제 서비스가 호출됩니다 → 결제 서비스가 제3자 결제 채널을 호출합니다 → 제3자에서 결제 결과를 반환합니다 → 결제 서비스가 주문 서비스로 다시 콜백합니다 → 주문 서비스가 주문 상태를 업데이트합니다 → 주문 서비스가 MQ에 "결제 성공" 메시지를 전송합니다 → 재고 서비스가 메시지를 수신하고 재고를 차감합니다 → 물류 서비스에서 배송 주문을 생성합니다. 각 단계의 시작자, 수신자, 메시지 내용 및 타임라인 관계가 모두 시각화됩니다.
시나리오 2: 분산 트랜잭션을 위한 사가 패턴. 사가 패턴은 긴 트랜잭션을 여러 개의 로컬 트랜잭션으로 분할하고, 각 트랜잭션에는 해당 보상 작업이 포함됩니다. 시퀀스 다이어그램은 주문 생성 → 재고 차감 → 결제 차감 → (결제 실패 시) → 재고 보상 → 주문 취소의 순서를 명확하게 보여줍니다. 성공 경로와 실패 경로는 각각 alt 및 opt 프래그먼트를 사용하여 시퀀스 다이어그램에 표현됩니다.
참가자들은 기원 순서대로 왼쪽에서 오른쪽으로 배열되어 있으며, 기원자가 맨 왼쪽에 있습니다.
동기 메시지에는 실선 화살표를 사용하고, 반환 메시지에는 점선 화살표를 사용합니다.
alt(조건부 분기) 및 opt(선택적 분기) 조각을 사용하여 다양한 시나리오를 나타냅니다.
성능 분석을 용이하게 하기 위해 각 메시지에 실행 시간을 표시하세요.
프런트엔드 코드 배포는 비교적 간단합니다. 패키징하여 CDN에 업로드하기만 하면 됩니다. 하지만 백엔드 배포는 컨테이너, 클러스터, 네트워크, 스토리지 및 구성 등을 포함하는 복잡한 시스템 엔지니어링 프로젝트입니다.
Spring Boot 애플리케이션은 몇 개의 Pod에서 실행되나요? 각 Pod에는 얼마나 많은 메모리가 할당되나요? 데이터베이스는 마스터-슬레이브 아키텍처인가요, 아니면 클러스터인가요? Redis는 애플리케이션과 같은 머신에 배포되어 있나요? API 게이트웨이 앞에는 몇 단계의 로드 밸런싱이 있나요? 이 모든 세부 사항을 말로만 설명해서는 아무도 기억할 수 없습니다. 더 심각한 문제는 개발, 테스트, 사전 릴리스 및 프로덕션 환경의 배포 구조가 종종 다르다는 것입니다. "테스트 환경에서는 잘 작동하지만 프로덕션 환경에서는 충돌이 발생한다"는 문제의 근본 원인은 이러한 배포 구조의 차이에 있는 경우가 많습니다.
배포 다이어그램은 시스템의 물리적 배포 구조, 즉 소프트웨어 구성 요소가 하드웨어/컨테이너 노드에 어떻게 분산되어 있는지, 그리고 노드들이 서로 어떻게 통신하는지를 보여줍니다. 이는 "코드 설계"와 "시스템 운영"을 연결하는 다리 역할을 하며, "코드가 온라인 서비스가 되는 과정"을 명확하게 보여줍니다.
시나리오 1: 컨테이너 기반 배포 아키텍처. 클라이언트 요청 → Kubernetes Ingress(트래픽 진입점) → Kubernetes Service(서비스 검색 및 로드 밸런싱) → Pod 클러스터(실행 중인 서비스 인스턴스) → 영구 저장소(PV/PVC). 배포 다이어그램은 각 구성 요소에 대한 복제본 수, 리소스 할당량 및 네트워크 정책을 보여줍니다.
시나리오 2: 하이브리드 클라우드 배포. 핵심 비즈니스 운영은 데이터 주권 요건 때문에 프라이빗 클라우드에 배포되고, 탄력적인 컴퓨팅 리소스는 갑작스러운 트래픽 급증에 대응하기 위해 퍼블릭 클라우드에 배포됩니다. 클라우드 간 통신은 메시지 큐를 통해 비동기적으로 분리됩니다. 배포 다이어그램은 어떤 서비스가 온프레미스에 있는지, 어떤 서비스가 퍼블릭 클라우드에 있는지, 그리고 클라우드 간 트래픽 흐름이 어떻게 되는지를 명확하게 보여줍니다.
노드는 큐브(물리적 머신/가상 머신/컨테이너)로 표현되고, 내부 구성 요소는 직사각형으로 표현됩니다.
레이블이 지정된 노드의 운영 체제, 런타임 환경 및 리소스 구성
통신 경로는 프로토콜(HTTP/gRPC/Redis 프로토콜)과 포트로 표시됩니다.
서로 다른 환경을 구분하기 위해 다양한 색상이 사용됩니다.
데이터는 백엔드 개발의 기반입니다. 테이블 구조가 잘못 설계되면 이후의 모든 코드는 그 결함 있는 기반 위에 구축됩니다. 하지만 데이터베이스 설계에는 본질적인 어려움이 있습니다. 비즈니스 이해관계자는 비즈니스 언어로 요구사항을 설명하는 반면, 개발자는 데이터베이스 언어로 테이블 구조를 설계하기 때문에 번역 과정이 필요합니다.
보다 현실적인 문제는 시스템이 여러 서비스와 여러 데이터베이스를 포함할 경우, 각 서비스의 데이터 모델이 서로 다른 코드 저장소에 흩어져 있다는 점입니다. 단일 다이어그램으로는 전체적인 그림을 파악할 수 없습니다. 신입 사원들은 주문 테이블에 어떤 필드가 있는지, 사용자 테이블과 주문 테이블은 어떤 관계인지 파악하기 위해 코드를 조각조각 살펴보는 데 몇 주씩 걸리는 경우가 흔합니다.
ER 다이어그램이 없으면 데이터 모델은 코드에만 존재할 뿐 팀의 합의에는 반영되지 않습니다.

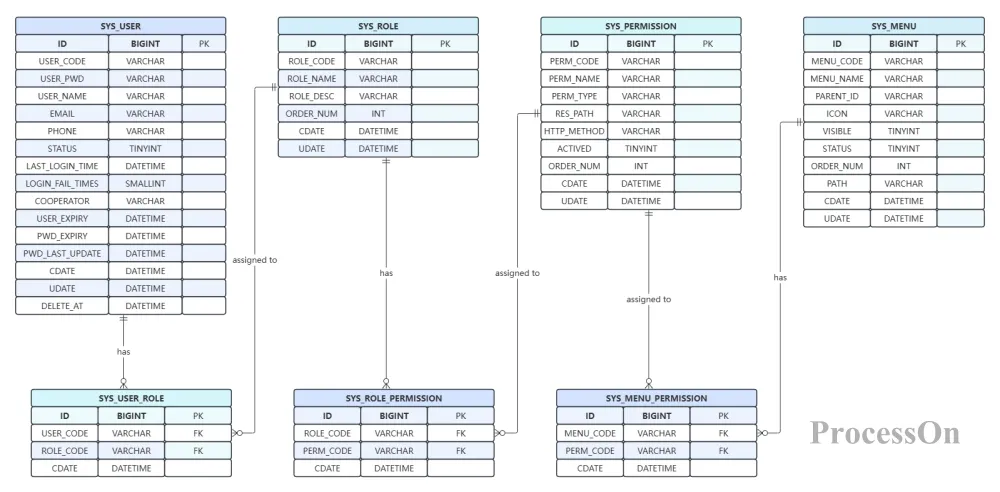

ER 다이어그램(엔티티-관계 다이어그램)은 데이터베이스 구조를 설계하는 데 사용되며, 엔티티(테이블), 속성(필드) 및 엔티티 간의 관계를 정의합니다. 이는 "비즈니스 요구사항"을 "데이터베이스 테이블"로 변환하는 표준 도구 역할을 하며, 데이터 모델에 대한 팀의 합의를 시각적으로 표현하는 수단입니다.
시나리오 1 : 새로운 기능에 대한 데이터 모델 설계. 제품 팀에서 쿠폰 기능을 추가할 것을 제안했습니다. 백엔드 개발자들은 먼저 ER 다이어그램을 사용하여 쿠폰 테이블, 사용자 쿠폰 사용 기록 테이블, 주문 쿠폰 사용 테이블 등 새로운 테이블을 설계했습니다. 다이어그램을 그린 후, "사용자 쿠폰 사용 기록" 테이블과 "주문 쿠폰 사용" 테이블 사이에 중복되는 관계가 있음을 발견했습니다. 이 중복은 코드 개발 도중에 발견되는 대신, 다이어그램 작성 단계에서 제거되었습니다.
시나리오 2 : 데이터베이스 변경 영향 분석. 주문 테이블에 필드를 추가할 계획이지만, 어떤 상위 및 하위 서비스가 영향을 받을지 불분명합니다. ER 다이어그램은 주문 테이블을 사용하는 서비스와 해당 테이블이 연결된 테이블을 명확하게 보여줍니다. 변경의 영향 범위가 다이어그램에 직접적으로 나타나므로 평가 비용을 크게 절감할 수 있습니다.
개체는 직사각형으로, 관계는 마름모로, 속성은 타원으로 표현하여 표준 표기 체계를 유지합니다.
모호한 표기를 방지하기 위해 엔티티와 관계 사이의 연결선에 카디널리티(1:1, 1:N, M:N)를 표시하십시오.
정보 과부하를 방지하기 위해 도면은 비즈니스 영역별로 모듈화하여 작성됩니다.
기본 키(PK)와 외래 키(FK)에 레이블을 지정하세요.
백엔드 개발에서 흔히 발생하지만 잘 알려지지 않은 문제가 있습니다. 서비스 A의 테이블을 수정하면 서비스 B의 캐시가 갑자기 무효화되고, 주문 서비스에 필드를 추가하면 보고서 서비스의 데이터가 제대로 정렬되지 않는 문제가 발생합니다.
이러한 문제의 근본 원인은 데이터가 결코 정적인 상태가 아니라는 점, 즉 여러 서비스, 여러 데이터베이스, 여러 캐싱 계층 사이를 끊임없이 이동한다는 점에 있습니다. 그러나 대부분의 개발자는 자신이 담당하는 데이터 경로의 작은 부분만 이해하고 전체 데이터 수명 주기에 대한 포괄적인 관점을 갖고 있지 않습니다.
데이터 관련 문제(일치성, 데이터 손실, 높은 지연 시간)가 발생하면 어떤 해결 방법을 따라야 할지 알 수 없습니다. 각 테이블의 구조는 이해하지만, 데이터가 시작점에서 목적지까지 어떻게 이동하는지는 알지 못합니다.
데이터 흐름도(DFD)는 시스템 구성 요소 간에 데이터가 전송, 변환 및 저장되는 경로를 보여줍니다. 데이터는 어디에서 오는가, 누구를 거쳐가는가, 그리고 최종적으로 어디로 가는가라는 세 가지 핵심 질문에 대한 답을 제시합니다. 데이터 흐름도는 정적인 데이터 모델이 아니라, 역동적인 데이터 여정을 나타냅니다.
시나리오 1 : 데이터 흐름 그래프를 활용한 인터페이스 디자인 최적화. 한 전자상거래 플랫폼은 주문 처리 워크플로에 데이터 흐름 그래프를 도입한 후, 사용자 신원 정보가 세 개의 서비스에 걸쳐 반복적으로 복호화되어 평균 응답 시간이 80밀리초 증가하는 것을 발견했습니다. 최적화 후, 통합 인증 게이트웨이를 통한 중앙 집중식 처리로 성능이 19% 향상되었습니다. 데이터 흐름 그래프의 가치는 "보이지 않는 중복"을 드러내는 데 있습니다.
시나리오 2 : 데이터 일관성 검사. 한 금융 상품에서 사용자 잔액과 주문 금액 간에 불일치가 발견되었습니다. 데이터 흐름도를 사용하여 데이터를 추적한 결과, 계정 변경으로 인한 "이벤트 추적"이 네 개의 서비스를 거치는 것으로 나타났으며, 세 번째 서비스에서 데이터 변환 과정에서 속성 하나가 손실되었습니다. 데이터 흐름도 덕분에 이 조사 방식은 "건초 더미에서 바늘 찾기"에서 "체계적인 검색"으로 전환되었습니다.
"처리 단계"를 나타낼 때는 원이나 둥근 사각형을 사용하고, "외부 요소"를 나타낼 때는 사각형을 사용하십시오.
"데이터 저장소"(데이터베이스/파일/캐시)를 나타내려면 빈 사각형을 사용하십시오.
화살표는 데이터 흐름 방향을 나타내고 데이터 내용(예: "주문 정보" 또는 "결제 결과")을 표시합니다.
계층형 렌더링—상위 수준(컨텍스트 다이어그램)은 시스템 수준의 데이터 흐름을 표시하고, 하위 수준(레벨 1/2)은 모듈 수준의 데이터 흐름을 표시합니다.
백엔드 시스템은 점점 더 복잡해지고 있습니다. 마이크로서비스의 수가 증가하고, 미들웨어의 종류도 다양해지며, 클라우드 환경 구성도 제각각입니다. 수십 개의 서비스와 십여 개의 미들웨어 구성 요소를 가지고 여러 가용 영역에 배포된 시스템의 경우, 그 모습을 말로 완벽하게 설명하는 것은 불가능합니다.
이러한 난관은 일련의 연쇄 반응을 촉발할 수 있습니다. 예를 들어, 신규 참여자는 솔루션 논의 회의 내용의 30%밖에 이해하지 못할 수 있고, 오류가 발생했을 때 현재 문제가 "비즈니스 로직 문제"인지 "인프라 문제"인지 판단하기 어려우며, 기술 선정 논의 과정에서 시스템 경계에 대한 각자의 정의가 완전히 달라지는 경우가 발생할 수 있습니다.
아키텍처 다이어그램은 시스템의 "전체적인 지도"와 같습니다. 시스템의 계층 수, 각 계층의 기능, 핵심 모듈의 위치, 사용된 기술 등을 보여줍니다. 특정 시나리오(예: 문제 해결 또는 데이터베이스 설계)를 위한 것이 아니라, "이 시스템은 어떤 모습일까?"라는 가장 근본적인 질문에 대한 답을 제시합니다.
훌륭한 아키텍처 다이어그램은 독자가 30초 안에 시스템의 전체 구조를 이해하고 2분 안에 관심 있는 모듈을 찾을 수 있도록 해야 합니다.
시나리오 1: 기술 솔루션 검토. 아키텍처 다이어그램은 검토 회의의 핵심 자료입니다. "액세스 계층 → 비즈니스 계층 → 미들웨어 계층 → 데이터 계층"과 같은 계층 구조와 각 계층의 기술 스택을 다이어그램에 명시하면 검토자는 설명에 의존하지 않고도 솔루션의 합리성을 직관적으로 평가할 수 있습니다.
시나리오 2 : 모듈 경계 정의. 주문 서비스와 결제 서비스 간의 경계가 모호한 경우, 아키텍처 다이어그램에서 모듈 분할을 명확히 하고 화살표 방향(어느 쪽에서 어느 쪽을 호출할 수 있는지)을 표시하면 직접적인 해답을 얻을 수 있습니다.
계층화는 아키텍처 다이어그램의 핵심입니다. 각 계층은 단일한 책임과 명확한 경계를 갖습니다.
화살표 방향은 데이터 흐름 또는 호출 방향을 나타냅니다. 혼동을 피하려면 일관성을 유지하는 것이 중요합니다.
포트 번호나 설정 파일 경로와 같은 모든 기술적 세부 사항을 하나의 아키텍처 다이어그램에 crammed 넣지 마십시오.
"Spring Cloud", "Kubernetes", "Redis Cluster"와 같은 주요 기술 선택 사항을 강조하십시오.
위의 여섯 가지 차트 유형은 아키텍처 설계부터 데이터베이스 모델링, 서비스 관리부터 배포 및 유지 관리까지 백엔드 개발의 핵심 시나리오를 다룹니다. "무엇을 그려야 하는지" 아는 것이 첫 번째 단계이지만, 적절한 도구를 선택하는 것 또한 매우 중요합니다.
ProcessOn은 전문 온라인 차트 작성 및 협업 플랫폼으로서 백엔드 개발자에게 원스톱 차트 솔루션을 제공합니다.
방대한 템플릿 라이브러리: ProcessOn 템플릿 커뮤니티는 마이크로서비스 아키텍처 다이어그램, 배포 아키텍처 다이어그램, ER 다이어그램, 시퀀스 다이어그램, 데이터 흐름 다이어그램 등 시스템 아키텍처부터 데이터 설계까지 모든 시나리오를 포괄하는 다양한 백엔드 차트 템플릿을 제공합니다 .
ProcessOn은 서비스 토폴로지 다이어그램, 시간 순서 다이어그램, 배포 다이어그램, ER 다이어그램, 데이터 흐름 다이어그램 및 아키텍처 다이어그램을 전문적으로 그릴 수 있도록 다양한 차트 유형을 지원합니다 .
AI 기반 다이어그램: 텍스트 설명을 입력하기만 하면 한 번의 클릭으로 순서도, 시퀀스 다이어그램, 아키텍처 다이어그램 등을 생성할 수 있어 다이어그램 제작의 진입 장벽을 크게 낮춥니다 .
팀 협업: 여러 사용자 간의 실시간 온라인 협업을 지원합니다. 백엔드 팀은 아키텍처 다이어그램 및 기술 문서를 공동으로 관리할 수 있으며, 모든 수정 사항은 자동으로 이전 버전에 저장됩니다 .
Q1: 백엔드 개발자는 어떤 유형의 차트를 우선적으로 숙달해야 할까요?
A: 백엔드 개발에서 실제로 발생하는 문제점을 고려할 때, 다음 네 가지 유형의 다이어그램 숙달을 우선시하는 것이 좋습니다. 서비스 토폴로지 다이어그램(마이크로서비스 간의 의존성 혼란 해소), 시퀀스 다이어그램(분산된 호출 체인 명확화), ER 다이어그램(데이터베이스 설계의 엔지니어링 언어), 아키텍처 다이어그램(시스템 개요). 이 네 가지 다이어그램은 백엔드 개발에서 가장 흔히 발생하는 네 가지 문제점, 즉 불명확한 서비스 의존성, 불분명한 호출 체인, 잘못된 데이터 모델, 그리고 불완전한 전체 시스템 개요와 직접적으로 연관됩니다.
Q2: 순서도와 흐름도의 차이점은 무엇인가요?
A: 순서도는 단일 시스템 내의 제어 흐름(입력 → 처리 → 결정 → 출력)에 초점을 맞춰 "이 함수/모듈이 내부적으로 어떻게 실행되는가"라는 질문에 답합니다. 시퀀스 다이어그램은 여러 시스템 간의 메시지 전달 순서(누가 누구에게 무엇을 먼저 보냈고, 누가 무엇으로 응답했는지)에 초점을 맞춰 "분산 호출에서 어떤 연결 고리가 잘못되었는지"라는 질문에 답합니다. 백엔드 개발에서는 비즈니스 로직을 위해 순서도를, 분산 호출을 위해 시퀀스 다이어그램을 모두 사용해야 합니다.
Q3: 마이크로서비스 토폴로지 다이어그램과 아키텍처 다이어그램의 차이점은 무엇입니까?
A: 아키텍처 다이어그램은 설계 단계의 정적인 결과물로, 시스템이 "어떻게" 보여야 하는지를 나타내며 계층 구조, 모듈 및 기술 선택을 강조합니다. 마이크로서비스 토폴로지 다이어그램은 런타임 단계의 동적인 결과물로, 시스템이 "실제로" 어떻게 호출되는지를 보여주며 실시간 종속성, 트래픽 분산 및 상태를 강조합니다. 아키텍처 다이어그램은 "설계 청사진"이고, 토폴로지 다이어그램은 "실행 중인 심전도"와 같습니다.
질문 4: 마이크로서비스 아키텍처에서 ER 다이어그램은 여전히 유용한가요?
A: 훨씬 더 유용하죠. 마이크로서비스 아키텍처는 "각 서비스는 자체적인 독립 데이터베이스를 갖는다"고 주장합니다. 즉, 데이터 모델이 더 이상 하나의 큰 그래프에 집중되지 않고 여러 서비스의 ER 다이어그램에 분산된다는 뜻입니다. ER 다이어그램의 가치가 "하나의 큰 그래프를 그리는 것"에서 "여러 개의 작은 그래프를 그리고 그 사이의 데이터 경계를 명확히 하는 것"으로 바뀌는 거죠. 각 서비스의 ER 다이어그램은 서비스의 데이터 주권 범위를 정의하고 서비스 분해의 핵심 기반이 됩니다.
Q5: 데이터 흐름도와 ER 다이어그램의 차이점은 무엇입니까?
A: ER 다이어그램은 "정적 구조"에 초점을 맞춥니다. 데이터 테이블은 어떻게 생겼는지, 어떤 필드가 있는지, 테이블들은 서로 어떻게 관련되어 있는지 등을 보여줍니다. 즉, "데이터는 어떻게 생겼는가?"라는 질문에 답해줍니다. 데이터 흐름 다이어그램은 "동적 흐름"에 초점을 맞춥니다. 데이터는 어디에서 오고, 어떤 과정을 거쳐 어디로 가는가? 즉, "데이터는 어떻게 이동하는가?"라는 질문에 답해줍니다. 이 두 다이어그램은 상호 보완적입니다. ER 다이어그램은 데이터베이스를 설계하는 도구이고, 데이터 흐름 다이어그램은 데이터 문제를 해결하고 데이터 거버넌스를 수행하는 도구입니다.
Q6: ProcessOn은 전문적인 백엔드 차트를 생성할 수 있습니까?
A: 네. ProcessOn은 서비스 토폴로지 다이어그램, 시퀀스 다이어그램, 배포 다이어그램, ER 다이어그램, 데이터 흐름 다이어그램, 아키텍처 다이어그램 등 백엔드 개발에서 자주 사용되는 다이어그램 유형을 지원합니다. 템플릿 커뮤니티에서는 마이크로서비스 아키텍처 다이어그램, 배포 아키텍처 다이어그램, ER 다이어그램 등을 위한 기성 템플릿을 제공하며, 원클릭 AI 생성 및 온라인 팀 협업 기능을 지원합니다.
