En développement backend, le code résout le problème du « comment », tandis que les graphiques résolvent les problèmes du « quoi » et du « pourquoi ».
Les diagrammes offrent aux développeurs back-end une vision systémique claire : ils rendent visibles les appels invisibles, expliquent les architectures complexes et permettent de retrouver des relations oubliées. Cet article aborde les difficultés propres au développement back-end et présente six types de diagrammes qui apportent de réelles solutions ; chaque diagramme correspond à un dilemme concret rencontré dans ce domaine.
À l'époque des architectures monolithiques, la structure du système était très simple : une application, une base de données, et les dépendances étaient immédiatement visibles. Mais dans une architecture de microservices, le nombre de services passe de quelques-uns à des dizaines, voire des centaines, et les relations d'appel entre les services forment un réseau complexe et opaque.
Plus de 67 % des entreprises rencontrent des problèmes tels que des dépendances de services complexes et des chaînes de déploiement opaques après l'adoption des microservices. Un système de commerce électronique classique peut comprendre des services de commande, de paiement, de gestion des stocks, d'assistance aux utilisateurs, de logistique, de messagerie, etc. Vous savez que A appelle B, mais A dépend-il indirectement de C ? Si B tombe en panne, combien de services en amont seront affectés ? Il est impossible de répondre à ces questions en se contentant d'examiner le code.
Un diagramme de topologie de microservices visualise la structure de dépendance d'un système de microservices à travers des nœuds (services) et des arêtes (relations d'appels). Il ne s'agit pas d'un diagramme d'architecture statique, mais d'un outil d'observabilité capable de refléter dynamiquement la fréquence des appels en temps réel, la distribution de la latence et l'état de santé entre les services.
diagramme de topologie du réseau de microservices
Un bon diagramme de topologie de microservices peut répondre à trois questions essentielles :
Qui dépend de qui ? — Un simple coup d'œil révèle les relations en amont et en aval de tous les services.
Qui nous freine ? — Les nœuds de service présentant une latence élevée ou des taux d'erreur élevés sont automatiquement mis en évidence.
Qui sera le plus touché en cas de défaillance ? — Identifiez les nœuds critiques et les points de défaillance uniques à risque dans le système.
Scénario 1 : Analyse des causes profondes. Lorsqu’un grand nombre de délais d’attente système surviennent, la méthode de dépannage traditionnelle consiste à consulter les journaux de chaque machine et à surveiller chaque service. Avec un diagramme de topologie de microservices, on observe : le trafic arrive par la passerelle API → transite par le service de commande → appelle le service de paiement → le service de paiement appelle le canal de paiement tiers – et le nœud correspondant à ce canal est affiché en rouge (anomalie). La cause profonde peut être identifiée en 3 secondes, et non en 3 heures.
Scénario 2 : Détection de dépendances circulaires. Le service A appelle le service B, le service B appelle le service C, et le service C appelle à nouveau le service A ; cette situation est difficile à détecter au niveau du code, mais sur le diagramme topologique, une structure de flèches circulaires est immédiatement visible.
Scénario 3 : Planification de la capacité. Le volume de trafic de chaque nœud du diagramme topologique est représenté par l’épaisseur des lignes, indiquant quel service est le hub de trafic et quel service doit être priorisé pour l’expansion, ce qui est présenté visuellement de manière directe.
Regroupez les services par domaine métier ou par couche pour éviter d'aplatir tous les nœuds.
L'état du service est indiqué par une couleur (vert = normal, jaune = avertissement, rouge = panne).
L'épaisseur du trait indique la fréquence de l'appel, et sa couleur indique le niveau de latence.
Distinguer les appels synchrones (traits pleins) des messages asynchrones (traits pointillés).
Le problème le plus difficile à déboguer dans le développement backend n'est souvent pas « ce code est faux », mais « quel maillon de la chaîne d'appels est erroné ».
La requête d'un utilisateur peut transiter par les étapes suivantes : Interface utilisateur → Passerelle API → Service de commande → Service de paiement (via un prestataire tiers) → Service de gestion des stocks → File d'attente des messages → Service logistique → Base de données. Si l'une de ces sept étapes rencontre un problème (délai d'attente dépassé, erreur de retour ou incohérence des données), l'utilisateur final verra uniquement le message vague « Erreur système, veuillez réessayer ultérieurement. »
Ce qui complique encore les choses, c'est que ces appels peuvent être synchrones (attente d'une réponse) ou asynchrones (envoi d'un message puis ignorance de celui-ci) ; il peut exister des mécanismes de nouvelle tentative ou des disjoncteurs de délai d'attente. Sans schéma complet de la séquence d'appels, il est impossible de déterminer qui contacter concernant ce bogue.
Les diagrammes de séquence, structurés par une chronologie verticale et des participants horizontaux, illustrent clairement le processus chronologique d'échange de messages entre plusieurs systèmes. Ils constituent l'outil idéal pour l'alignement des interfaces backend, le dépannage des problèmes de distribution et la conception de processus asynchrones.

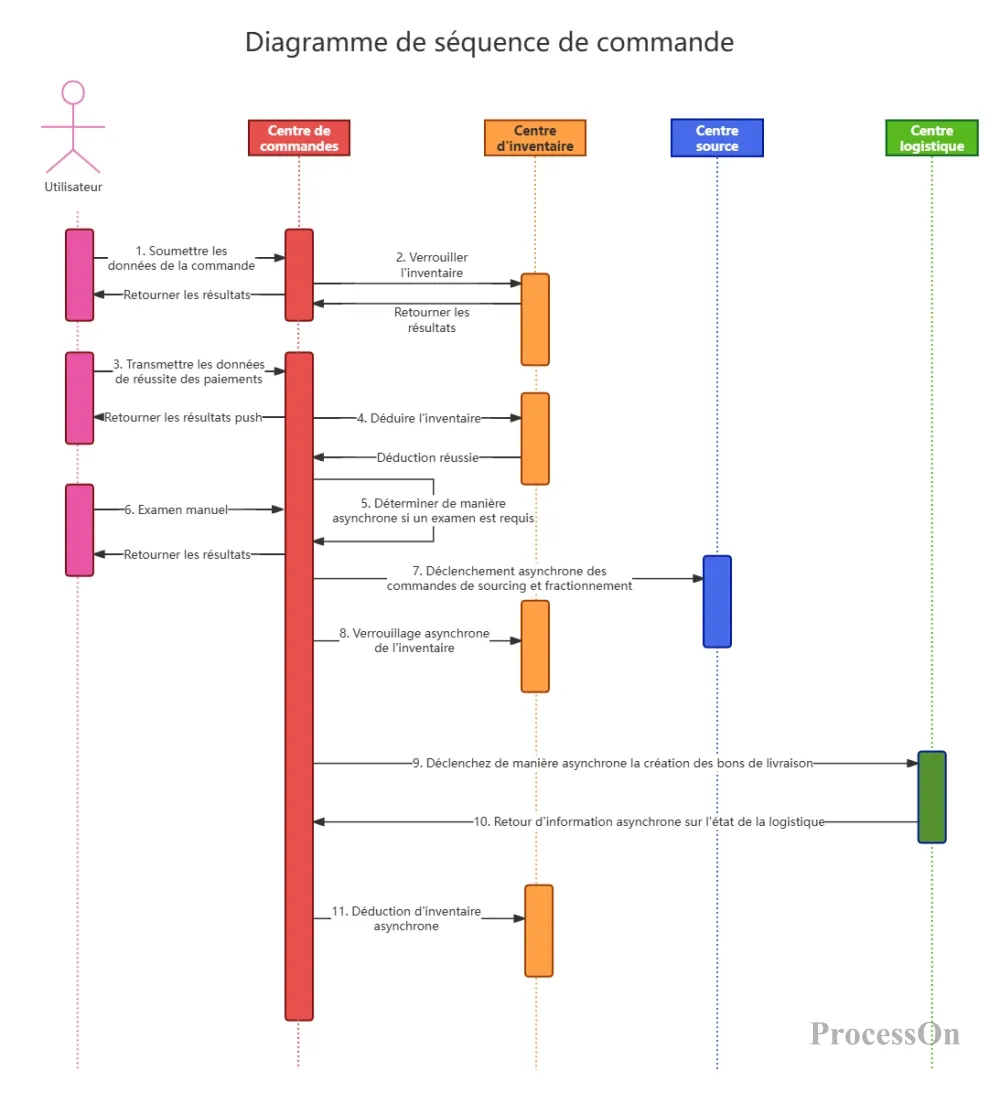

Diagramme de séquence de commande
Scénario 1 : Chronologie complète du processus de paiement. L’utilisateur initie le paiement → Le service de commande crée une commande (statut : paiement en attente) → Le service de paiement est appelé → Le service de paiement contacte le canal de paiement tiers → Le tiers renvoie le résultat du paiement → Le service de paiement rappelle le service de commande → Le service de commande met à jour le statut de la commande → Le service de commande envoie un message de confirmation de paiement à la messagerie → Le service de gestion des stocks traite le message et met à jour le stock → Le service logistique crée un ordre d’expédition. Les relations entre l’initiateur, le destinataire, le contenu du message et la chronologie de chaque étape sont visualisées.
Scénario 2 : Modèle Saga pour les transactions distribuées. Le modèle Saga décompose les transactions longues en plusieurs transactions locales, chacune avec ses opérations de compensation. Le diagramme de séquence illustre clairement : Création de la commande → Déduction de l’inventaire → Déduction du paiement → (En cas d’échec du paiement) → Compensation de l’inventaire → Annulation de la commande. Les chemins réussis et échoués sont représentés dans le diagramme de séquence par les fragments « alt » et « opt », respectivement.
Les participants sont disposés de gauche à droite dans l'ordre d'invocation, l'initiateur se trouvant à l'extrême gauche.
Les messages synchrones utilisent des flèches pleines, et les messages de retour utilisent des flèches en pointillés.
Différents scénarios sont représentés à l'aide des fragments alt (branche conditionnelle) et opt (branche optionnelle).
Étiquetez chaque message avec son temps d'exécution pour faciliter l'analyse des performances.
Le déploiement du code front-end est relativement simple : il suffit de le packager et de le télécharger sur un CDN. En revanche, le déploiement back-end est un projet d’ingénierie système complexe impliquant des conteneurs, des clusters, des réseaux, du stockage et une configuration.
Sur combien de pods votre application Spring Boot s'exécute-t-elle ? Quelle quantité de mémoire est allouée à chaque pod ? La base de données utilise-t-elle une architecture maître-esclave ou un cluster ? Redis est-il déployé sur la même machine que l'application ? Combien de couches d'équilibrage de charge sont présentes devant la passerelle API ? Personne ne peut se souvenir de tous ces détails si vous les décrivez simplement de vive voix. Pire encore, les structures de déploiement des environnements de développement, de test, de préproduction et de production sont souvent différentes ; la cause profonde du problème « ça fonctionne bien en environnement de test, mais ça plante en production » réside souvent dans ces différences de déploiement.
Le diagramme de déploiement illustre la structure physique du système : la répartition des composants logiciels sur les nœuds matériels/conteneurs et leurs interactions. Il fait le lien entre la conception du code et l’exploitation du système, rendant ainsi visible le processus de transformation du code en service en ligne.
Scénario 1 : Architecture de déploiement conteneurisée. Requête client → Ingress Kubernetes (point d’entrée du trafic) → Service Kubernetes (découverte de services et répartition de charge) → Cluster de pods (instances de service en cours d’exécution) → Stockage persistant (PV/PVC). Le diagramme de déploiement indique le nombre de réplicas, les quotas de ressources et les politiques réseau pour chaque composant.
Scénario 2 : Déploiement de cloud hybride. Les opérations métier essentielles sont déployées dans un cloud privé (en raison des exigences de souveraineté des données), tandis que les ressources de calcul élastiques sont déployées dans un cloud public (pour gérer les pics de trafic soudains). La communication entre les clouds est découplée de manière asynchrone via des files d’attente de messages. Le schéma de déploiement indique clairement quels services sont hébergés sur site et lesquels sont hébergés sur un cloud public, ainsi que le flux du trafic entre les clouds.
Les nœuds sont représentés par des cubes (machines physiques/machines virtuelles/conteneurs), et les composants internes par des rectangles.
Le système d'exploitation, l'environnement d'exécution et la configuration des ressources des nœuds étiquetés
Le chemin de communication est étiqueté avec le protocole (protocole HTTP/gRPC/Redis) et le port.
On utilise différentes couleurs pour distinguer différents environnements.
Les données sont le fondement du développement backend. Si la structure des tables est mal conçue, tout le code ultérieur reposera sur cette base erronée. Or, la conception de bases de données présente un défi inhérent : les parties prenantes métier décrivent leurs besoins dans un langage métier, tandis que les développeurs conçoivent les structures de tables dans un langage de base de données ; cela nécessite un processus de traduction.
Un problème plus concret se pose lorsque, dans un système comportant plusieurs services et bases de données, les modèles de données de chaque service sont dispersés dans différents dépôts de code. Impossible d'avoir une vue d'ensemble à partir d'un seul schéma. Les nouveaux employés passent souvent des semaines à analyser le code morceau par morceau pour comprendre « quels champs contient la table des commandes et comment la table des utilisateurs et la table des commandes sont liées ».
Sans diagrammes ER, le modèle de données n'existe que dans le code, et non dans le consensus de l'équipe.
Les diagrammes ER (diagrammes entité-relation) servent à concevoir les structures de bases de données, en définissant les entités (tables), les attributs (champs) et les relations entre les entités. Ils constituent un outil de traduction standard des « exigences métier » en « tables de base de données » et une représentation visuelle du consensus d'une équipe sur le modèle de données.
Scénario 1 : Conception du modèle de données pour une nouvelle fonctionnalité. L’équipe produit a proposé l’ajout d’une fonctionnalité de coupons. Les développeurs back-end ont d’abord conçu de nouvelles tables à l’aide d’un diagramme entité-association : une table de coupons, une table d’historique d’utilisation des coupons par l’utilisateur et une table d’utilisation des coupons par commande. Après avoir dessiné le diagramme, ils ont découvert une relation redondante entre les tables « historique d’utilisation des coupons par l’utilisateur » et « utilisation des coupons par commande ». Cette redondance a été éliminée lors de la conception du diagramme, plutôt que d’être découverte en cours de développement.
Scénario 2 : Analyse d’impact d’une modification de base de données. Il est prévu d’ajouter un champ à la table des commandes, mais les services en amont et en aval qui seront affectés restent flous. Un diagramme entité-relation (ER) permet de visualiser clairement les services utilisant la table des commandes et les tables auxquelles elle est associée. L’étendue de l’impact de la modification est ainsi directement représentée sur le diagramme, ce qui réduit considérablement les coûts d’évaluation.

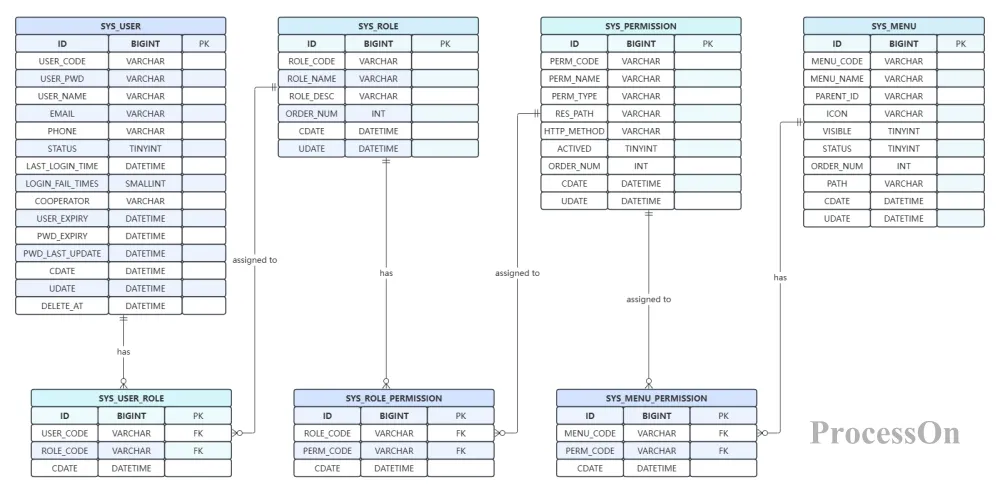

Les entités sont représentées par des rectangles, les relations par des losanges et les attributs par des ellipses, ce qui permet de maintenir un système de notation standard.
Indiquez la cardinalité (1:1, 1:N, M:N) sur les lignes de connexion entre les entités et les relations afin d'éviter toute ambiguïté d'étiquetage.
Les dessins sont réalisés par modules basés sur les domaines d'activité afin d'éviter la surcharge d'informations dans une seule image.
Indiquez la clé primaire (PK) et la clé étrangère (FK).
Il existe un problème courant mais souvent négligé dans le développement backend : si vous modifiez une table dans le service A, le cache du service B devient soudainement invalide ; si vous ajoutez un champ au service de commande, les données du service de rapport se désalignent.
L'origine de ces problèmes réside dans le fait que les données ne sont jamais statiques : elles circulent constamment entre de multiples services, bases de données et systèmes de cache. Or, la plupart des développeurs ne maîtrisent que la portion du parcours de données dont ils sont responsables et n'ont pas de vision globale du cycle de vie des données.
En cas de problèmes de données (incohérence, perte, latence élevée), vous ne savez plus quelle solution adopter. Vous comprenez la structure de chaque table, mais vous ignorez comment les données circulent de leur point de départ à leur destination.
Un diagramme de flux de données (DFD) illustre le parcours des données lors de leur transfert, transformation et stockage entre les composants d'un système. Il répond à trois questions essentielles : d'où proviennent les données, par qui transitent-elles et où arrivent-elles finalement ? Il ne s'agit pas d'un modèle de données statique, mais d'une représentation dynamique de leur parcours.

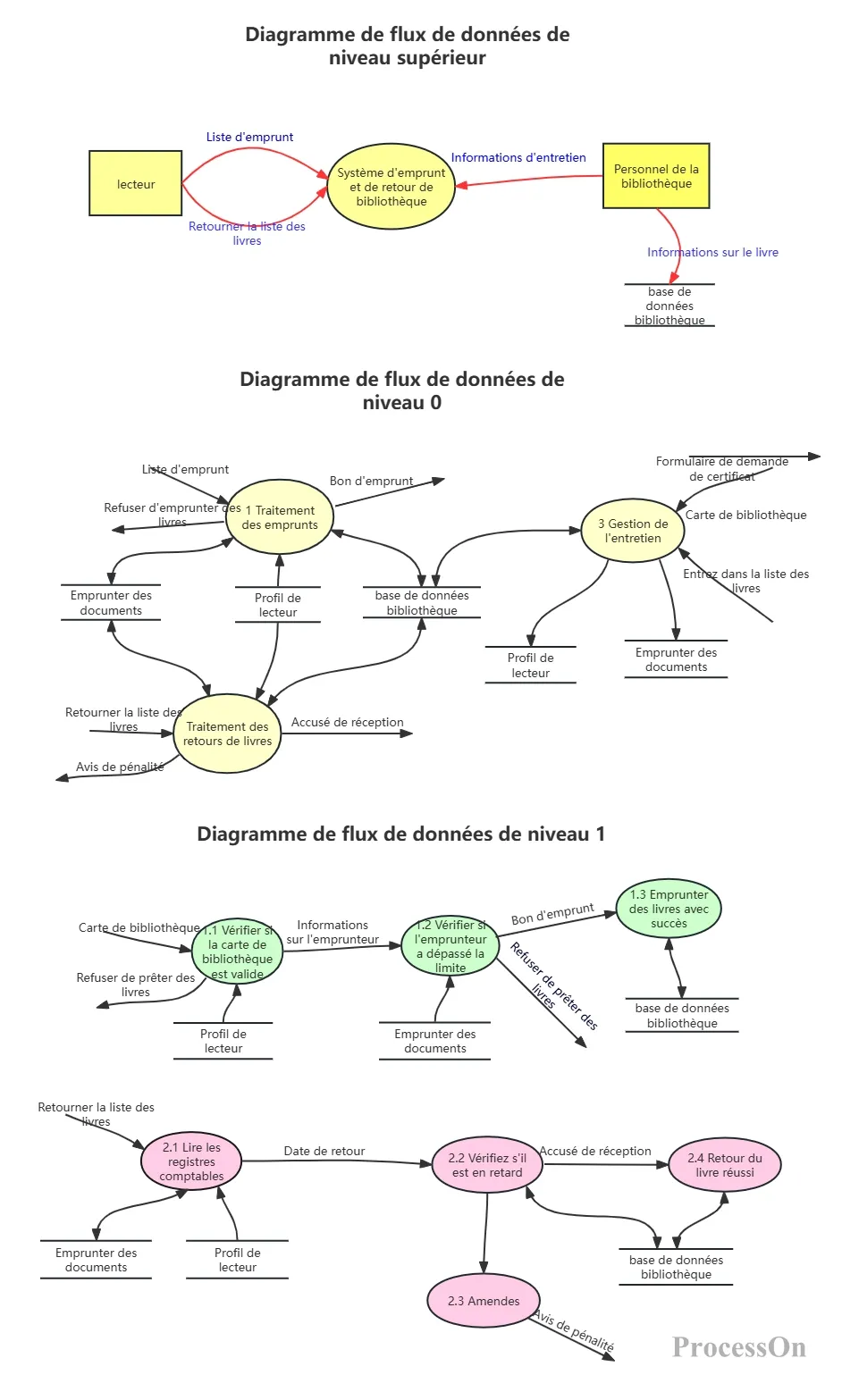

Diagramme de flux de données du système de gestion de bibliothèque
Scénario 1 : Optimisation de la conception d’interface par graphe de flux de données. Après avoir intégré un graphe de flux de données à son processus de traitement des commandes, une plateforme de commerce électronique a constaté que les informations d’identité des utilisateurs étaient déchiffrées à plusieurs reprises par trois services, ce qui entraînait une augmentation de 80 millisecondes du temps de réponse moyen. L’optimisation, grâce à un traitement centralisé via une passerelle d’authentification unifiée, a permis d’améliorer les performances de 19 %. L’intérêt d’un graphe de flux de données réside dans sa capacité à révéler les redondances invisibles.
Scénario 2 : Vérification de la cohérence des données. Un produit financier a révélé une incohérence entre les soldes des utilisateurs et les montants des commandes. L’analyse des données à l’aide d’un diagramme de flux a montré que le « suivi des événements » résultant des modifications de compte transitait par quatre services, le troisième service ayant perdu un attribut lors de la transformation des données. Grâce à ce diagramme, l’enquête est passée d’une recherche fastidieuse à une recherche ciblée.
Utilisez des cercles ou des rectangles arrondis pour représenter les « étapes de traitement » et des rectangles pour représenter les « entités externes ».
Utilisez des rectangles ouverts pour représenter le « stockage de données » (base de données/fichier/cache).
Les flèches indiquent le sens du flux de données et précisent le contenu des données (par exemple « informations sur la commande » ou « résultat du paiement »).
Rendu par couches — le niveau supérieur (diagramme de contexte) affiche le flux de données au niveau du système, tandis que le niveau inférieur (niveau 1/2) affiche le flux de données au niveau du module.
Les systèmes backend deviennent de plus en plus complexes : le nombre de microservices augmente, les types d’intergiciels se diversifient et les configurations des environnements cloud varient. Lorsqu’un système comprend des dizaines de services, une douzaine de composants d’intergiciels et est déployé sur plusieurs zones de disponibilité, il est impossible de le décrire précisément par des mots.
Cette situation peut déclencher une série de réactions en chaîne : les nouveaux venus ne comprennent que 30 % du contenu des réunions de discussion sur les solutions ; en cas de panne, il est impossible de déterminer si le problème actuel relève d’un « problème de logique métier » ou d’un « problème d’infrastructure » ; lors des discussions sur le choix des technologies, chacun a une définition complètement différente des limites du système.
Un diagramme d'architecture est une représentation globale d'un système, indiquant le nombre de couches qui le composent, le rôle de chaque couche, l'emplacement des modules clés et les technologies utilisées. Il ne répond pas à un besoin spécifique (comme le dépannage ou la conception de bases de données), mais plutôt à la question fondamentale : à quoi ressemble ce système ?
Diagramme d'architecture du système de produit Big Data
Un bon schéma d'architecture doit permettre au lecteur de comprendre la structure globale du système en 30 secondes et de localiser le module qui l'intéresse en 2 minutes.
Scénario 1 : Revue de la solution technique. Un schéma d’architecture est l’élément central d’une réunion de revue. En indiquant clairement la structure en couches (« Couche d’accès → Couche métier → Couche intermédiaire → Couche de données ») et la pile technologique de chaque couche sur le schéma, les examinateurs peuvent évaluer intuitivement la pertinence de la solution, sans avoir à se fier uniquement à votre description.
Scénario 2 : Définition des limites des modules. Lorsque la limite entre le service de commande et le service de paiement est ambiguë, la division claire des modules et les directions des flèches sur le diagramme d’architecture (quel côté est autorisé à appeler quel côté) apportent directement la réponse.
La stratification est au cœur d'un diagramme d'architecture : chaque couche a une responsabilité unique et des limites clairement définies.
Le sens des flèches indique le sens du flux de données ou de l'appel ; la cohérence est essentielle pour éviter toute confusion.
Ne surchargez pas un seul schéma d'architecture avec tous les détails techniques (tels que les numéros de port et les chemins d'accès aux fichiers de configuration).
Mettez en évidence les principaux choix technologiques, tels que « Spring Cloud », « Kubernetes » et « Redis Cluster ».
Les six types de graphiques présentés ci-dessus couvrent les principaux scénarios du développement backend, de la conception de l'architecture à la modélisation des bases de données, en passant par la gouvernance des services, le déploiement et la maintenance. Savoir « quoi représenter » est une première étape essentielle, mais choisir les bons outils l'est tout autant.
ProcessOn, plateforme professionnelle de création de graphiques et de collaboration en ligne, offre aux développeurs back-end une solution de création de graphiques tout-en-un :
Bibliothèque de modèles étendue : La communauté de modèles ProcessOn fournit une variété de modèles de diagrammes backend fréquemment utilisés, tels que des diagrammes d’architecture de microservices, des diagrammes d’architecture de déploiement, des diagrammes ER, des diagrammes de séquence et des diagrammes de flux de données, couvrant l’ensemble des scénarios, de l’architecture système à la conception des données .
Plusieurs types de graphiques pris en charge : ProcessOn prend en charge le dessin professionnel de diagrammes de topologie de service, de diagrammes de séquence temporelle, de diagrammes de déploiement, de diagrammes ER, de diagrammes de flux de données et de diagrammes d’architecture .
Diagrammes générés par l'IA : il suffit de saisir une description textuelle pour générer en un clic des organigrammes, des diagrammes de séquence, des diagrammes d'architecture, etc., ce qui réduit considérablement les obstacles à la création de diagrammes .
Collaboration d'équipe : Prend en charge la collaboration en ligne en temps réel entre plusieurs utilisateurs. Les équipes backend peuvent gérer conjointement les diagrammes d'architecture et les documents techniques, et chaque modification enregistre automatiquement les versions précédentes .
Q1 : Quels types de graphiques les développeurs backend devraient-ils maîtriser en priorité ?
A : Compte tenu des difficultés rencontrées lors du développement backend, il est recommandé de maîtriser en priorité les diagrammes suivants : topologie des services (pour clarifier les dépendances entre microservices), diagrammes de séquence (pour simplifier les chaînes d’appels distribuées), diagrammes entité-association (le langage d’ingénierie de la conception de bases de données) et diagrammes d’architecture (vue d’ensemble du système). Ces quatre types de diagrammes correspondent directement aux quatre principaux problèmes rencontrés lors du développement backend : des dépendances de services floues, des chaînes d’appels obscures, des modèles de données incohérents et une vision globale du système incomplète.
Q2 : Quelle est la différence entre un diagramme de séquence et un organigramme ?
A : Les organigrammes se concentrent sur le flux de contrôle au sein d'un système unique (entrée → traitement → décision → sortie), répondant à la question « comment cette fonction/ce module s'exécute en interne ». Les diagrammes de séquence, quant à eux, se concentrent sur l'ordre de transmission des messages entre plusieurs systèmes (qui a envoyé quoi à qui en premier, et qui a répondu avec quoi), répondant à la question « quel maillon d'un appel distribué a rencontré un problème ». Les deux sont nécessaires au développement backend : les organigrammes pour la logique métier et les diagrammes de séquence pour les appels distribués.
Q3 : Quelle est la différence entre un diagramme de topologie de microservices et un diagramme d’architecture ?
A : Un diagramme d'architecture est un produit statique de la phase de conception ; il illustre l'apparence « idéale » du système, en mettant l'accent sur la structuration en couches, les modules et le choix des technologies. Un diagramme de topologie de microservices est un produit dynamique de la phase d'exécution ; il montre comment le système s'appelle « réellement », en mettant l'accent sur les dépendances en temps réel, la distribution du trafic et l'état de santé. Un diagramme d'architecture est un « plan directeur », tandis qu'un diagramme de topologie est un « électrocardiogramme en temps réel ».
Q4 : Le diagramme ER est-il toujours utile dans une architecture de microservices ?
A : C'est encore plus utile. L'architecture microservices préconise que « chaque service possède sa propre base de données indépendante ». Cela signifie que le modèle de données n'est plus concentré dans un seul grand graphe, mais distribué sur plusieurs diagrammes ER de service. L'intérêt du diagramme ER évolue : il ne s'agit plus de « dessiner un grand graphe », mais de « dessiner plusieurs petits graphes et de clarifier les limites des données entre eux ». Le diagramme ER de chaque service définit son périmètre de souveraineté des données et constitue la base de la décomposition des services.
Q5 : Quelle est la différence entre un diagramme de flux de données et un diagramme ER ?
A : Les diagrammes ER se concentrent sur la « structure statique » : à quoi ressemblent les tables de données, quels champs contiennent-elles et comment sont-elles liées ? Ils répondent à la question : « À quoi ressemblent les données ? » Les diagrammes de flux de données, quant à eux, se concentrent sur le « flux dynamique » : d’où viennent les données, par où transitent-elles et où vont-elles ? Ils répondent à la question : « Comment les données circulent-elles ? » Ces deux types de diagrammes sont complémentaires : les diagrammes ER servent à concevoir la base de données, tandis que les diagrammes de flux de données permettent de résoudre les problèmes de données et d’assurer la gouvernance des données.
Q6 : ProcessOn peut-il générer des graphiques backend professionnels ?
R : Oui. ProcessOn prend en charge les types de diagrammes fréquemment utilisés en développement backend, tels que les diagrammes de topologie de services, les diagrammes de séquence, les diagrammes de déploiement, les diagrammes ER, les diagrammes de flux de données et les diagrammes d'architecture. La communauté de modèles propose des modèles prêts à l'emploi pour les diagrammes d'architecture de microservices, les diagrammes d'architecture de déploiement, les diagrammes ER, etc., et permet une génération automatique par IA en un clic ainsi qu'une collaboration d'équipe en ligne.
