En el desarrollo backend, el código resuelve el problema del "cómo", mientras que los diagramas resuelven los problemas del "qué" y del "por qué".
Los diagramas son un "espejo de perspectiva del sistema" para los desarrolladores de backend: hacen visibles las llamadas invisibles, explican las arquitecturas poco claras y permiten buscar relaciones olvidadas. Este artículo comienza con los problemas específicos del desarrollo de backend y describe seis tipos de diagramas que realmente resuelven problemas; cada diagrama corresponde a un dilema real en el desarrollo de backend.
En la era de la arquitectura monolítica, la estructura del sistema era muy simple: una aplicación, una base de datos y las dependencias eran evidentes a simple vista. Pero en la arquitectura de microservicios, el número de servicios se expande de unos pocos a docenas o incluso cientos, y las relaciones de llamada entre servicios se entretejen en una red que resulta difícil de comprender.
Más del 67 % de las empresas se enfrentan a problemas como dependencias de servicios confusas y cadenas de despliegue poco transparentes tras la adopción de microservicios. Un sistema típico de comercio electrónico puede tener servicios de pedidos, pagos, inventario, usuarios, logística, mensajería, etc. Sabemos que A llama a B, pero ¿depende A indirectamente de C? Si B falla, ¿cuántos servicios anteriores se verán afectados? Estas preguntas no se pueden responder simplemente "analizando el código".
Un diagrama de topología de microservicios visualiza la estructura de dependencias de un sistema de microservicios mediante nodos (servicios) y aristas (relaciones de llamadas). No se trata de un diagrama de arquitectura estático, sino de una herramienta de observabilidad que refleja dinámicamente la frecuencia de las llamadas en tiempo real, la distribución de la latencia y el estado de salud entre los servicios.
Diagrama de topología de red de microservicios
Un buen diagrama de topología de microservicios puede responder a tres preguntas fundamentales:
¿Quién depende de quién? — Un vistazo rápido revela las relaciones ascendentes y descendentes de todos los servicios.
¿Quién nos está frenando? — Los nodos de servicio con alta latencia o altas tasas de error se resaltan automáticamente.
¿Quiénes sufren las mayores consecuencias si fallan? — Identifique los nodos críticos y los puntos únicos de riesgo de fallo en el sistema.
Escenario 1: Análisis de la causa raíz. Cuando se producen numerosos tiempos de espera del sistema, el método tradicional de resolución de problemas consiste en revisar los registros de cada máquina y monitorizar cada servicio. Con un diagrama de topología de microservicios, se observa que el tráfico entra por la puerta de enlace API → pasa por el servicio de pedidos → llama al servicio de pagos → el servicio de pagos llama al canal de pago de terceros; el nodo correspondiente al canal de pago de terceros aparece en rojo (anomalía). La causa raíz se puede localizar en 3 segundos, no en 3 horas.
Escenario 2: Detección de dependencia circular. El servicio A llama al servicio B, el servicio B llama al servicio C y el servicio C vuelve a llamar al servicio A; esto es difícil de detectar a nivel de código, pero en el diagrama de topología, una estructura de flecha circular es inmediatamente evidente.
Escenario 3: Planificación de capacidad. El volumen de tráfico de cada nodo en el diagrama de topología está representado por el grosor de las líneas, lo que indica qué servicio es el centro de tráfico y qué servicio necesita priorizarse para su expansión, lo cual se presenta visualmente de forma directa.
Agrupe los servicios por dominio empresarial o capa para evitar la homogeneización de todos los nodos.
El estado del servicio se indica mediante colores (verde = normal, amarillo = advertencia, rojo = fallo).
El grosor de la línea indica la frecuencia de la llamada, y el color de la línea indica el nivel de latencia.
Distinga entre llamadas síncronas (líneas continuas) y mensajes asíncronos (líneas discontinuas).
El problema más difícil de depurar en el desarrollo backend a menudo no es "este código está mal", sino "¿qué enlace de toda la cadena de llamadas está mal?".
La solicitud de pedido de un usuario puede pasar por las siguientes etapas: Interfaz de usuario → Puerta de enlace API → Servicio de pedidos → Servicio de pago (que llama a un tercero) → Servicio de inventario → Cola de mensajes → Servicio de logística → Base de datos. Si alguna de estas siete etapas encuentra un problema (tiempo de espera agotado, error o inconsistencia de datos), el usuario final solo verá un mensaje vago: "Error del sistema, inténtelo de nuevo más tarde".
Lo que complica aún más las cosas es que estas llamadas pueden ser síncronas (esperando una respuesta) o asíncronas (enviando un mensaje y luego ignorándolo); puede haber mecanismos de reintento o disyuntores de tiempo de espera. Sin dibujar la secuencia completa de llamadas, simplemente no se puede determinar a quién contactar para solucionar este problema.
Los diagramas de secuencia, representados por una línea de tiempo vertical y participantes horizontales, ilustran claramente el proceso cronológico de transmisión de mensajes entre múltiples sistemas. Son la mejor herramienta para la alineación de interfaces de backend, la resolución de problemas distribuidos y el diseño de procesos asíncronos.

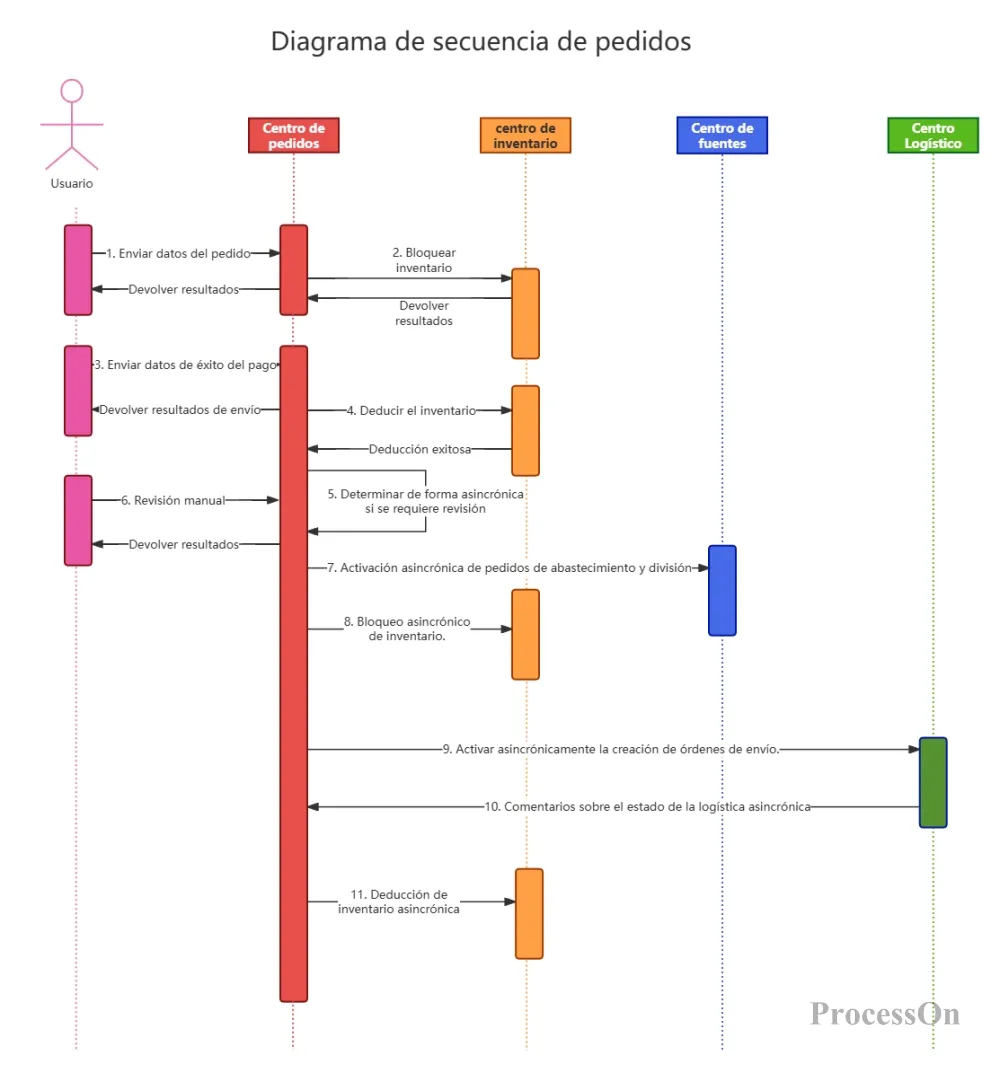

Diagrama de secuencia de órdenes
Escenario 1: Cronograma completo del proceso de pago. El usuario inicia el pago → El servicio de pedidos crea el pedido (estado: pago pendiente) → Se llama al servicio de pagos → El servicio de pagos llama al canal de pago de terceros → El tercero devuelve el resultado del pago → El servicio de pagos llama de nuevo al servicio de pedidos → El servicio de pedidos actualiza el estado del pedido → El servicio de pedidos envía un mensaje de "pago exitoso" a MQ → El servicio de inventario consume el mensaje y deduce el inventario → El servicio de logística crea la orden de envío. Se visualizan el iniciador, el receptor, el contenido del mensaje y las relaciones del cronograma para cada paso.
Escenario 2: Patrón Saga para transacciones distribuidas. El patrón Saga divide las transacciones largas en múltiples transacciones locales, cada una con su correspondiente operación de compensación. El diagrama de secuencia muestra claramente: Creación de pedido → Deducción de inventario → Deducción de pago → (Si el pago falla) → Compensación de inventario → Cancelación de pedido. Las rutas exitosas y fallidas se representan en el diagrama de secuencia mediante los fragmentos alt y opt, respectivamente.
Los participantes se disponen de izquierda a derecha en el orden de la invocación, con el iniciador en el extremo izquierdo.
Los mensajes síncronos utilizan flechas continuas, y los mensajes de respuesta utilizan flechas discontinuas.
Los diferentes escenarios se representan mediante los fragmentos alt (rama condicional) y opt (rama opcional).
Para facilitar el análisis del rendimiento, etiquete cada mensaje con su tiempo de ejecución.
El despliegue del código front-end es relativamente sencillo: basta con empaquetarlo y subirlo a una CDN. Sin embargo, el despliegue back-end es un proyecto complejo de ingeniería de sistemas que involucra contenedores, clústeres, redes, almacenamiento y configuración.
¿En cuántos Pods se ejecuta tu aplicación Spring Boot? ¿Cuánta memoria se asigna a cada Pod? ¿La base de datos utiliza una arquitectura maestro-esclavo o un clúster? ¿Redis está desplegado en la misma máquina que la aplicación? ¿Cuántas capas de balanceo de carga hay delante de la puerta de enlace de la API? Nadie puede recordar todos los detalles si solo se describen verbalmente. Peor aún, las estructuras de despliegue de los entornos de desarrollo, pruebas, prelanzamiento y producción suelen ser diferentes; la causa principal de que "funcione bien en el entorno de pruebas, pero falle en producción" a menudo reside en estas diferencias de despliegue.
El diagrama de despliegue ilustra la estructura física del sistema: dónde se distribuyen los componentes de software entre los nodos de hardware/contenedores y cómo se comunican entre sí. Sirve de puente entre el diseño del código y el funcionamiento del sistema, haciendo claramente visible el proceso de cómo el código se convierte en un servicio en línea.
Diagrama de implementación UML
Escenario 1: Arquitectura de despliegue en contenedores. Solicitud del cliente → Entrada de Kubernetes (punto de entrada del tráfico) → Servicio de Kubernetes (descubrimiento de servicios y balanceo de carga) → Clúster de pods (instancias de servicio en ejecución) → Almacenamiento persistente (PV/PVC). El diagrama de despliegue muestra el número de réplicas, las cuotas de recursos y las políticas de red para cada componente.
Escenario 2: Implementación en la nube híbrida. Las operaciones comerciales principales se implementan en una nube privada (debido a los requisitos de soberanía de datos), mientras que los recursos de computación elástica se implementan en una nube pública (para gestionar picos de tráfico repentinos). La comunicación entre nubes se desacopla de forma asíncrona mediante colas de mensajes. El diagrama de implementación muestra claramente qué servicios se encuentran en las instalaciones del cliente y cómo fluye el tráfico entre nubes.
Los nodos están representados por cubos (máquinas físicas/máquinas virtuales/contenedores) y los componentes internos por rectángulos.
El sistema operativo, el entorno de ejecución y la configuración de recursos de los nodos etiquetados.
La ruta de comunicación está etiquetada con el protocolo (HTTP/gRPC/protocolo Redis) y el puerto.
Se utilizan diferentes colores para distinguir diferentes entornos.
Los datos son la base del desarrollo backend. Si la estructura de la tabla está mal diseñada, todo el código posterior se construirá sobre esa base defectuosa. Sin embargo, el diseño de bases de datos presenta un desafío inherente: los responsables de negocio describen sus requisitos en lenguaje empresarial, mientras que los desarrolladores diseñan las estructuras de las tablas en lenguaje de base de datos; esto requiere un proceso de traducción.
Un problema más práctico es que, cuando un sistema involucra múltiples servicios y bases de datos, los modelos de datos de cada servicio se encuentran dispersos en diferentes repositorios de código. Es imposible tener una visión general con un solo diagrama. Los nuevos empleados suelen pasar semanas revisando el código paso a paso para comprender qué campos tiene la tabla de pedidos y cómo se relacionan la tabla de usuarios y la tabla de pedidos.
Sin diagramas ER, el modelo de datos solo existe en el código, no en el consenso del equipo.

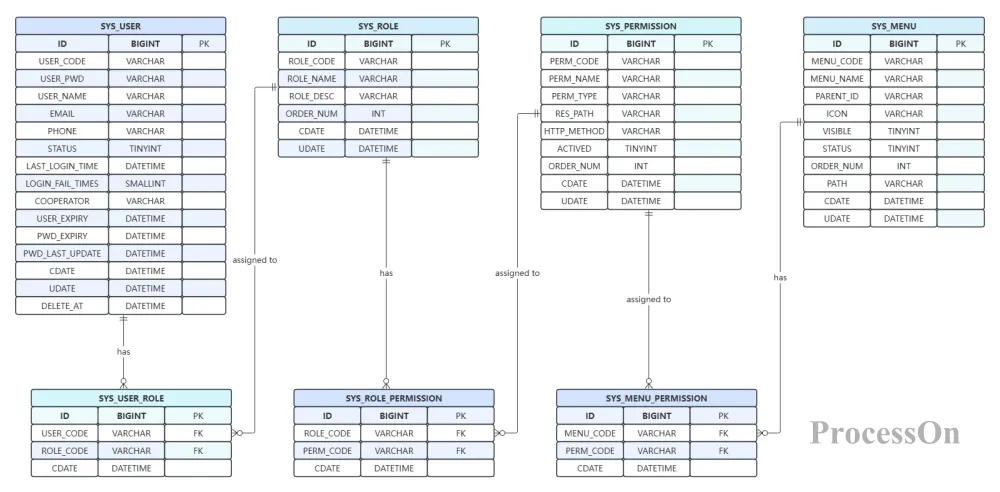

Los diagramas ER (Diagramas Entidad-Relación) se utilizan para diseñar estructuras de bases de datos, definiendo entidades (tablas), atributos (campos) y las relaciones entre entidades. Sirven como herramienta estándar para traducir los requisitos del negocio a tablas de base de datos y como representación visual del consenso del equipo sobre el modelo de datos.
Escenario 1 : Diseño del modelo de datos para una nueva funcionalidad. El equipo de producto propuso añadir una función de cupones. Los desarrolladores de backend diseñaron inicialmente nuevas tablas utilizando un diagrama ER: una tabla de cupones, una tabla de registros de canje de cupones de usuario y una tabla de uso de cupones de pedido. Tras dibujar el diagrama, descubrieron una relación redundante entre las tablas de "registro de canje de cupones de usuario" y "uso de cupones de pedido". Esta redundancia se eliminó durante la fase de dibujo del diagrama, en lugar de descubrirse a mitad del desarrollo del código.
Escenario 2 : Análisis del impacto de un cambio en la base de datos. Se planea agregar un campo a la tabla de pedidos, pero no está claro qué servicios, tanto ascendentes como descendentes, se verán afectados. Un diagrama ER muestra claramente qué servicios utilizan la tabla de pedidos y con qué tablas está asociada; el alcance del impacto del cambio se presenta directamente en el diagrama, lo que reduce significativamente los costos de evaluación.
Las entidades se representan mediante rectángulos, las relaciones mediante rombos y los atributos mediante elipsis, manteniendo así un sistema de notación estándar.
Etiquete la cardinalidad (1:1, 1:N, M:N) en las líneas de conexión entre entidades y relaciones para evitar etiquetas ambiguas.
El dibujo se realiza en módulos basados en dominios de negocio para evitar la sobrecarga de información en una sola imagen.
Etiquete la clave primaria (PK) y la clave foránea (FK).
Existe un problema común pero oculto en el desarrollo de backend: si se modifica una tabla en el servicio A, la caché en el servicio B deja de ser válida repentinamente; si se agrega un campo al servicio de pedidos, los datos en el servicio de informes se desalinean.
La raíz de estos problemas reside en que los datos nunca son estáticos: fluyen constantemente entre múltiples servicios, bases de datos y capas de almacenamiento en caché. Sin embargo, la mayoría de los desarrolladores solo comprenden la pequeña parte del flujo de datos de la que son responsables y carecen de una visión global del ciclo de vida completo de los datos.
Cuando surgen problemas con los datos (inconsistencia, pérdida, alta latencia), no sabes qué camino seguir. Comprendes la estructura de cada tabla, pero desconoces cómo viajan los datos desde su origen hasta su destino.
Un diagrama de flujo de datos (DFD) ilustra la ruta que siguen los datos al ser transferidos, transformados y almacenados entre los componentes de un sistema. Responde a tres preguntas clave: ¿De dónde provienen los datos?, ¿por quiénes pasan? y ¿adónde van finalmente? No se trata de un modelo de datos estático, sino de un recorrido dinámico de los datos.
Diagrama de flujo de datos del sistema de préstamo y devolución de libros
Escenario 1 : Optimización del diseño de la interfaz mediante un grafo de flujo de datos. Tras incorporar un grafo de flujo de datos a su flujo de trabajo de procesamiento de pedidos, una plataforma de comercio electrónico descubrió que la información de identidad del usuario se descifraba repetidamente en tres servicios, lo que provocaba un aumento de 80 milisegundos en el tiempo de respuesta promedio. Tras la optimización, el procesamiento centralizado mediante una puerta de enlace de autenticación unificada resultó en una mejora del rendimiento del 19 %. El valor de un grafo de flujo de datos reside en revelar la «redundancia invisible».
Escenario 2 : Verificación de consistencia de datos. Un producto financiero detectó una discrepancia entre los saldos de los usuarios y los importes de los pedidos. El análisis de los datos mediante un diagrama de flujo reveló que el seguimiento de eventos derivado de los cambios en las cuentas se realizaba a través de cuatro servicios, y que el tercer servicio perdía un atributo durante la transformación de los datos. El diagrama de flujo transformó la investigación, pasando de ser una búsqueda exhaustiva a una búsqueda guiada.
Utilice círculos o rectángulos redondeados para representar los "pasos del proceso" y rectángulos para representar las "entidades externas".
Utilice rectángulos abiertos para representar el "almacenamiento de datos" (base de datos/archivo/caché).
Las flechas indican la dirección del flujo de datos y etiquetan el contenido de los datos (como "información del pedido" o "resultado del pago").
Representación por capas: el nivel superior (Diagrama de contexto) muestra el flujo de datos a nivel de sistema, mientras que el nivel inferior (Nivel 1/2) muestra el flujo de datos a nivel de módulo.
Los sistemas de backend son cada vez más complejos: aumenta el número de microservicios, los tipos de middleware son diversos y las configuraciones del entorno en la nube varían. Cuando un sistema tiene docenas de servicios, una docena de componentes de middleware y se implementa en múltiples zonas de disponibilidad, es imposible describir completamente su funcionamiento con palabras.
Esta situación puede desencadenar una serie de reacciones en cadena: los recién llegados solo pueden comprender el 30% del contenido en las reuniones de discusión de soluciones; cuando ocurre una falla, es imposible determinar si el problema actual pertenece a un "problema de lógica empresarial" o a un "problema de infraestructura"; durante las discusiones sobre la selección de tecnología, cada persona tiene una definición completamente diferente del límite del sistema.
Un diagrama de arquitectura es un "mapa general" de un sistema que muestra cuántas capas tiene, qué hace cada una, dónde se ubican los módulos clave y qué tecnologías se han elegido. No sirve para un escenario específico (como la resolución de problemas o el diseño de bases de datos), sino que responde a la pregunta fundamental: ¿Cómo es este sistema?
Diagrama de arquitectura del sistema de productos de Big Data
Un buen diagrama de arquitectura debería permitir al lector comprender la estructura general del sistema en 30 segundos y localizar el módulo que le interesa en 2 minutos.
Escenario 1: Revisión de la solución técnica. Un diagrama de arquitectura es fundamental para una reunión de revisión. Al etiquetar la estructura en capas ("Capa de acceso → Capa de negocio → Capa de middleware → Capa de datos") y la pila tecnológica de cada capa en el diagrama, los revisores pueden evaluar intuitivamente la racionalidad de la solución, en lugar de basarse únicamente en la descripción.
Escenario 2 : Definición de límites de módulos. Cuando el límite entre el servicio de pedidos y el servicio de pagos es ambiguo, la clara división de módulos y las direcciones de las flechas en el diagrama de arquitectura (qué lado puede llamar a qué lado) proporcionan directamente la respuesta.
La estratificación es la base de un diagrama de arquitectura: cada capa tiene una única responsabilidad y límites claros.
La dirección de las flechas indica la dirección del flujo de datos o de la llamada; la coherencia es clave para evitar confusiones.
No intente incluir todos los detalles técnicos (como números de puerto y rutas de archivos de configuración) en un único diagrama de arquitectura.
Resalte las opciones tecnológicas clave, como "Spring Cloud", "Kubernetes" y "Redis Cluster".
Los seis tipos de diagramas descritos anteriormente abarcan escenarios clave en el desarrollo backend, desde el diseño de la arquitectura hasta el modelado de bases de datos, y desde la gobernanza de servicios hasta el despliegue y el mantenimiento. Saber «qué dibujar» es el primer paso, pero elegir las herramientas adecuadas es igualmente crucial.
ProcessOn, como plataforma profesional de gráficos y colaboración en línea, proporciona a los desarrolladores backend una solución integral para la creación de gráficos:
Amplia biblioteca de plantillas: La comunidad de plantillas de ProcessOn proporciona una variedad de plantillas de diagramas de backend de uso frecuente, como diagramas de arquitectura de microservicios, diagramas de arquitectura de despliegue, diagramas ER, diagramas de secuencia y diagramas de flujo de datos, que cubren escenarios completos desde la arquitectura del sistema hasta el diseño de datos .
Compatibilidad con múltiples tipos de gráficos: ProcessOn admite el dibujo profesional de diagramas de topología de servicio, diagramas de secuencia temporal, diagramas de despliegue, diagramas ER, diagramas de flujo de datos y diagramas de arquitectura .
Diagramas generados por IA: Simplemente introduzca una descripción de texto para generar diagramas de flujo, diagramas de secuencia, diagramas de arquitectura, etc., con un solo clic, lo que reduce enormemente las barreras para la creación de diagramas .
Colaboración en equipo: Permite la colaboración en línea en tiempo real entre varios usuarios. Los equipos de backend pueden mantener conjuntamente diagramas de arquitectura y documentos técnicos, y cada modificación guarda automáticamente las versiones históricas .
P1: ¿Qué tipos de gráficos deberían priorizar los desarrolladores backend para dominar?
A: Basándonos en los problemas más comunes del desarrollo backend, se recomienda priorizar el dominio de: diagramas de topología de servicios (para resolver la confusión de las dependencias de microservicios), diagramas de secuencia (para clarificar las cadenas de llamadas distribuidas), diagramas ER (el lenguaje de ingeniería del diseño de bases de datos) y diagramas de arquitectura (visión general del sistema). Estos cuatro tipos de diagramas se corresponden directamente con los cuatro dilemas más frecuentes en el desarrollo backend: dependencias de servicios poco claras, cadenas de llamadas poco claras, modelos de datos desalineados y una visión general incompleta del sistema.
P2: ¿Cuál es la diferencia entre un diagrama de secuencia y un diagrama de flujo?
A: Los diagramas de flujo se centran en el flujo de control dentro de un único sistema (entrada → procesamiento → decisión → salida), abordando la pregunta de "cómo se ejecuta internamente esta función/módulo". Los diagramas de secuencia se centran en el orden de paso de mensajes entre múltiples sistemas (quién envió qué a quién primero y quién respondió con qué), abordando la pregunta de "qué enlace en una llamada distribuida falló". Ambos son necesarios en el desarrollo de backend: diagramas de flujo para la lógica de negocio y diagramas de secuencia para llamadas distribuidas.
P3: ¿Cuál es la diferencia entre un diagrama de topología de microservicios y un diagrama de arquitectura?
A: Un diagrama de arquitectura es un producto estático de la fase de diseño: muestra cómo "debería" ser el sistema, haciendo hincapié en las capas, los módulos y la selección de tecnologías. Un diagrama de topología de microservicios es un producto dinámico de la fase de ejecución: muestra cómo el sistema se comunica "realmente", haciendo hincapié en las dependencias en tiempo real, la distribución del tráfico y el estado de salud. Un diagrama de arquitectura es un "plan de diseño", mientras que un diagrama de topología es un "electrocardiograma en funcionamiento".
P4: ¿Sigue siendo útil el diagrama ER en una arquitectura de microservicios?
A: Es incluso más útil. La arquitectura de microservicios defiende que "cada servicio tenga su propia base de datos independiente". Esto significa que el modelo de datos ya no se concentra en un único gráfico grande, sino que se distribuye en varios diagramas ER de servicio. El valor del diagrama ER cambia: de "dibujar un gráfico grande" a "dibujar varios gráficos más pequeños y clarificar los límites de los datos entre ellos". El diagrama ER de cada servicio define el alcance de la soberanía de los datos del servicio y constituye la base fundamental para la descomposición de servicios.
P5: ¿Cuál es la diferencia entre un diagrama de flujo de datos y un diagrama ER?
Los diagramas ER se centran en la "estructura estática": ¿cómo son las tablas de datos, qué campos contienen y cómo se relacionan entre sí? Responden a la pregunta "¿Cómo son los datos?". Los diagramas de flujo de datos se centran en el "flujo dinámico": ¿de dónde provienen los datos, por dónde pasan y adónde van? Responden a la pregunta "¿Cómo se mueven los datos?". Ambos son complementarios: los diagramas ER son herramientas para diseñar la base de datos, mientras que los diagramas de flujo de datos son herramientas para solucionar problemas de datos y gestionar la gobernanza de datos.
P6: ¿Puede ProcessOn generar gráficos de backend profesionales?
Sí. ProcessOn admite diagramas de uso frecuente en el desarrollo backend, como diagramas de topología de servicio, diagramas de secuencia, diagramas de despliegue, diagramas ER, diagramas de flujo de datos y diagramas de arquitectura. La comunidad de plantillas ofrece plantillas prediseñadas para diagramas de arquitectura de microservicios, diagramas de arquitectura de despliegue, diagramas ER, etc., con generación automática mediante IA y colaboración en línea.
