En développement logiciel , le modèle MVC (Modèle-Vue-Contrôleur) est un schéma architectural intemporel. Que vous soyez programmeur débutant ou architecte expérimenté, le MVC est un concept fondamental incontournable. Il constitue non seulement le cœur de nombreux frameworks web (tels que Spring MVC, Django, Ruby on Rails et ASP.NET Core), mais aussi un modèle courant dans le développement d'applications de bureau et mobiles.
Qu’est-ce que le modèle MVC ? Pourquoi est-il si important ? Comment représenter clairement les interactions entre les composants MVC à l’aide de diagrammes ? Cet article explique en détail les principes, les avantages et les inconvénients du modèle MVC et, grâce à l’outil de diagrammes ProcessOn, vous apprend à visualiser le flux d’appels et les relations entre les composants MVC à l’aide d’organigrammes et de diagrammes d’architecture.
MVC (Modèle-Vue-Contrôleur) est un modèle de conception logicielle qui sépare les entrées, le traitement et les sorties d'une application. Il divise l'application en trois parties principales :
Modèle : Responsable de la logique métier, du stockage et de la validation des données, il constitue le cœur de l’application et est indépendant de l’interface utilisateur.
Vue : Responsable de la présentation des données, c’est-à-dire de l’interface que les utilisateurs voient et avec laquelle ils interagissent. Elle récupère les données du modèle et les présente à l’utilisateur.
Contrôleur : Il est chargé de recevoir les données saisies par l’utilisateur, de les traiter dans le modèle et de sélectionner la vue à afficher. Il sert d’interface entre le modèle et la vue.
Cette séparation permet à chaque partie d'être développée, testée et maintenue indépendamment, améliorant ainsi la réutilisabilité et l'évolutivité du code.
Flux d'interaction MVC typique
Les utilisateurs déclenchent des requêtes via des vues (par exemple, en cliquant sur un bouton).
Le contrôleur reçoit la requête, analyse les paramètres et appelle la méthode du modèle correspondante.
Le modèle exécute la logique métier (comme l'interrogation de la base de données et l'exécution de calculs).
Le modèle renvoie les résultats au contrôleur.
Le contrôleur sélectionne la vue appropriée en fonction du résultat et transmet les données à cette vue.
La vue est rendue et affichée à l'utilisateur.
Un modèle représente les entités métier et les comportements d'une application. Il comprend généralement :
Attributs des données : tels que le nom et l’âge de l’utilisateur.
Règles commerciales : par exemple « L’âge minimum requis est de 18 ans ».
Méthodes d'accès aux données : par exemple, « récupérer une liste d'utilisateurs à partir de la base de données ».
Notification de changement d'état : Dans le modèle observateur, la vue est notifiée de se mettre à jour lorsque le modèle change.
Le modèle étant indépendant de la vue et du contrôleur, il peut être testé séparément. Par exemple, un modèle Utilisateur peut servir à vérifier sa logique de validation de l'âge à l'aide de tests unitaires, sans avoir à démarrer de serveur web.
Une vue est une représentation de l'interface utilisateur. Elle récupère les données du modèle sans les modifier. La vue est uniquement responsable de l'affichage et de la réception des événements d'interaction utilisateur (clics, saisies, etc.), puis de leur transmission au contrôleur.
En développement web, les vues sont généralement des modèles HTML ; sur les appareils mobiles, il peut s’agir de fichiers de mise en page XML ; et sur les applications de bureau, il peut s’agir de contrôles de formulaire.
Le contrôleur est comme un « agent de la circulation ». Il :
Analyser les requêtes des utilisateurs (telles que le routage des URL et les soumissions de formulaires).
Choisissez le modèle à utiliser.
Choisissez la vue à afficher et transmettez les données requises.
Le contrôleur doit être « léger », c'est-à-dire qu'il ne doit pas contenir de logique métier et se limiter à la planification. La logique métier complexe doit être placée dans le modèle.
Séparation des préoccupations : des responsabilités claires pour chaque niveau, réduisant le couplage.
Maintenabilité : La modification de l'interface n'affecte pas la logique métier, et la modification de la base de données n'affecte pas l'interface.
Testabilité : Le modèle peut être testé unitairement indépendamment de l'interface utilisateur.
Développement parallèle : le front-end et le back-end peuvent être développés simultanément, à condition que les interfaces soient correctement définies.
Complexité accrue : pour les applications simples, l’architecture MVC peut être surdimensionnée.
Courbe d'apprentissage : Les débutants ont du mal à comprendre les interactions entre les trois couches.
De nombreux fichiers sont nécessaires : des fichiers Modèle, Vue et Contrôleur doivent être créés pour chaque fonction.
Les contrôleurs peuvent devenir surchargés : si l’on n’y prend pas garde, toute la logique métier va se retrouver dans le contrôleur, le transformant en un « contrôleur lourd ».
Avec l'augmentation de la complexité des applications, le modèle MVC a donné naissance à plusieurs variantes :
MVP (Modèle-Vue-Présentateur) : Le présentateur remplace le contrôleur, et la vue est totalement passive ; le présentateur est responsable de la mise à jour de la vue.
MVVM (Modèle-Vue-ViewModel) : le ViewModel expose les propriétés et les commandes des données, et la vue se met à jour automatiquement grâce à la liaison de données. Il s’agit du modèle de base des frameworks front-end tels que WPF, Vue.js et React.
HMVC (MVC hiérarchique) : Permet l'imbrication MVC, résolvant ainsi le problème de modularité.
Bien que ces modèles portent des noms différents, l'idée de base reste la même : la séparation des responsabilités. La compréhension du modèle MVC est essentielle pour maîtriser ces modèles avancés.
La création de diagrammes MVC peut aider les équipes à comprendre la conception du système, à résoudre les problèmes et à rédiger la documentation technique. Vous trouverez ci-dessous quelques types de diagrammes MVC courants et leurs méthodes de création.

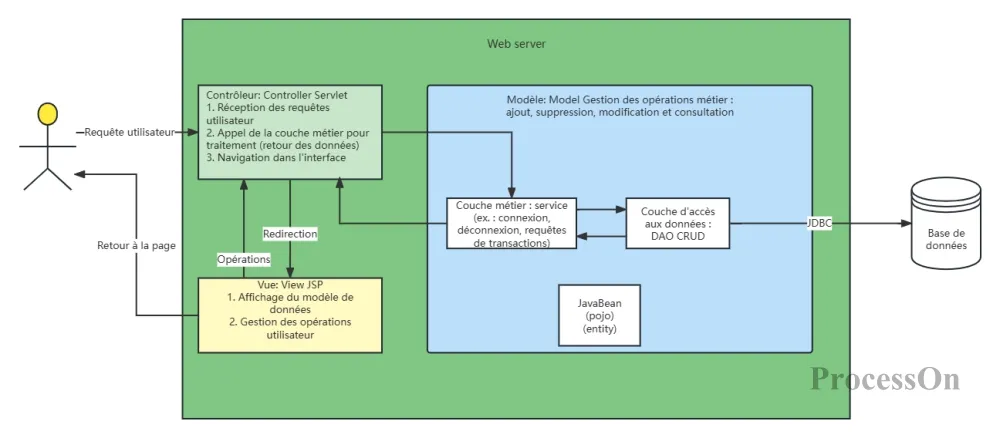

Utilisez des carrés et des flèches pour représenter les modules Modèle, Vue et Contrôleur ainsi que leurs relations. Des entités externes (utilisateurs, bases de données) peuvent être ajoutées.

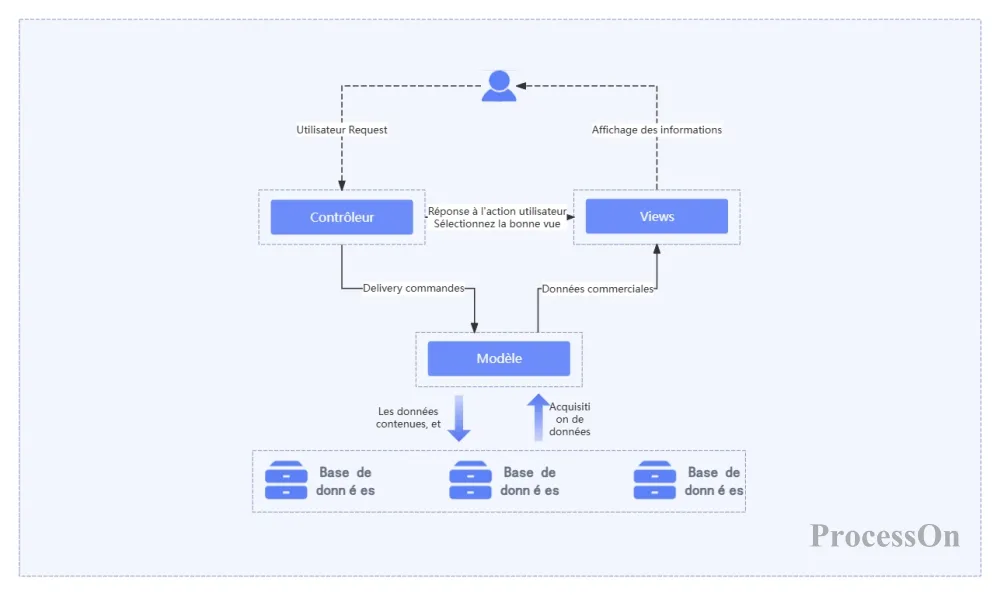

Diagramme d'architecture des composants MVC

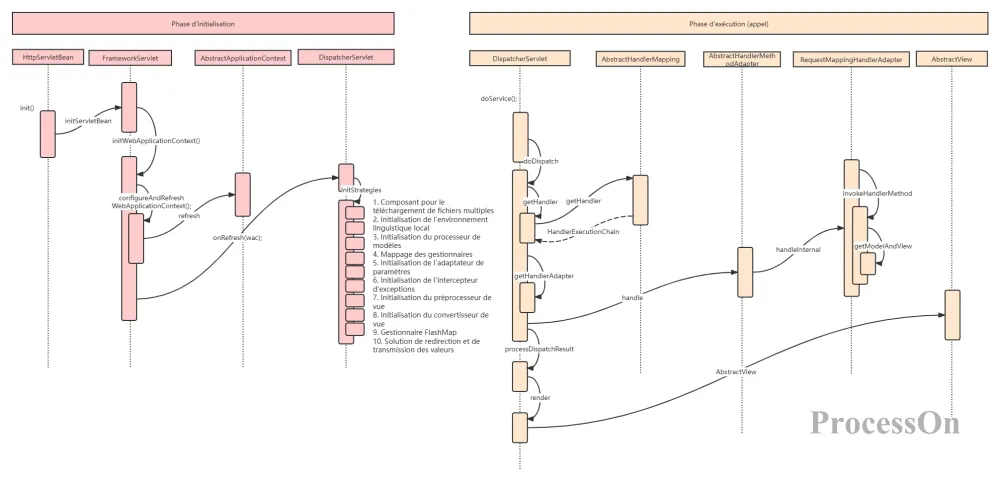

Les diagrammes de séquence sont la meilleure façon d'illustrer le flux d'interaction du modèle MVC . Le diagramme de séquence suivant présente l'ordre de collaboration des principales classes de Spring MVC, du démarrage au traitement des requêtes, et constitue une illustration classique pour comprendre le fonctionnement de DispatcherServlet.

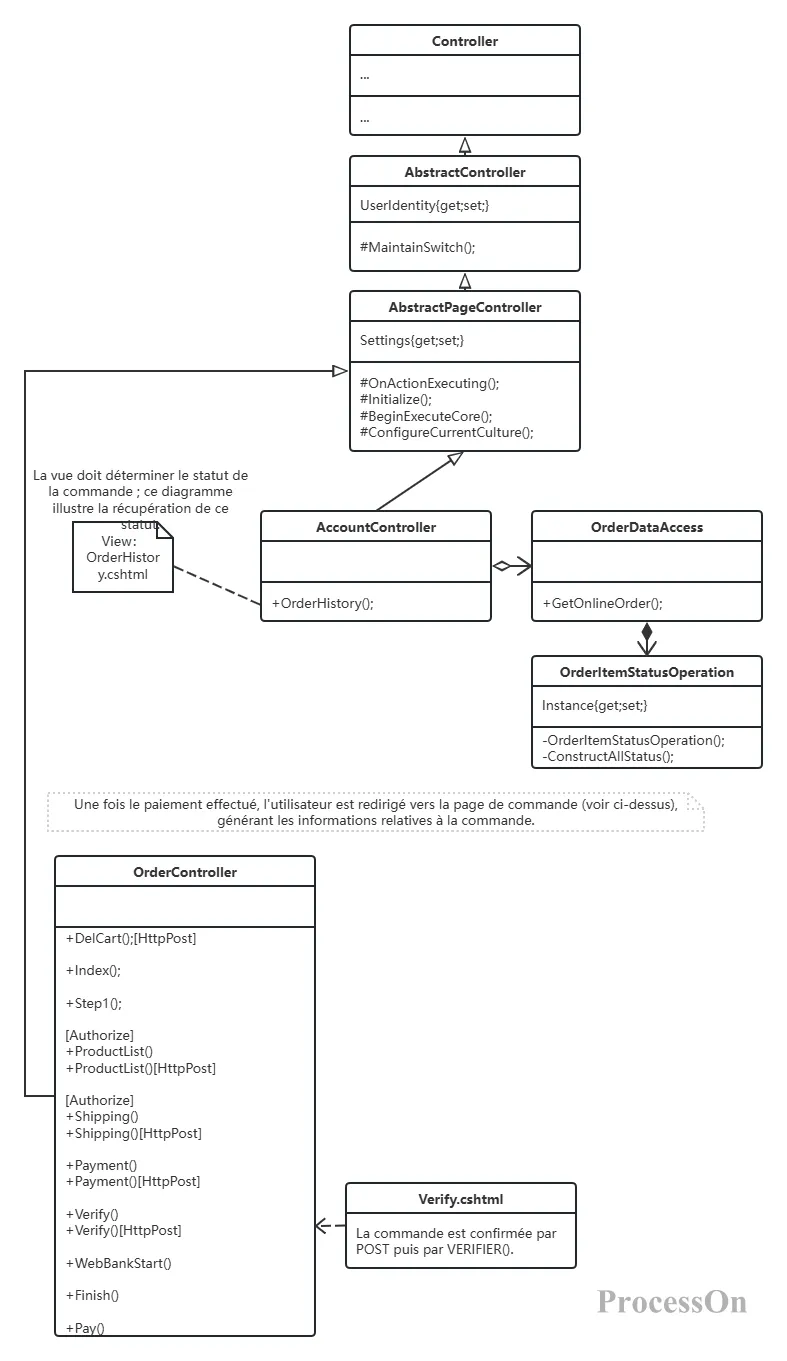

Les diagrammes de classes permettent de visualiser la structure des classes et les relations de chaque couche dans le modèle MVC.
1. Connectez-vous à ProcessOn , accédez à votre page de fichier personnel, sélectionnez Nouveau diagramme de flux, cliquez sur « Plus de graphiques » dans le coin inférieur gauche de la bibliothèque graphique, et sélectionnez la catégorie graphique dont vous avez besoin, telle qu'un diagramme de flux ou un diagramme UML.
2. Faites glisser les éléments graphiques de la bibliothèque située à gauche vers la zone de travail. Double-cliquez sur un élément graphique pour y ajouter du texte. Utilisez des connecteurs pour relier différents éléments graphiques et exprimer leurs relations.
La disposition de chaque élément graphique peut être ajustée rapidement grâce à la fonction d'alignement. Une fois le schéma d'architecture MVC finalisé, sélectionnez les composants graphiques ; la barre d'outils supérieure permet de leur attribuer différentes couleurs. Chaque modification est enregistrée automatiquement, ce qui permet de revenir facilement à une version antérieure et de suivre l'évolution de l'architecture.
3. Une fois le fichier finalisé, il peut être téléchargé aux formats PNG, PDF, SVG ou autres. Il peut également être partagé avec des collègues ou des clients pour consultation et modification en ligne.
Depuis sa création dans les années 1970, l'architecture MVC a conservé toute sa pertinence. Son principe fondamental, la séparation des préoccupations, est devenu la pierre angulaire du génie logiciel moderne. Quel que soit le langage de programmation ou le framework utilisé, la compréhension de l'architecture MVC permet d'écrire un code plus clair et plus facile à maintenir.
Les outils de diagramme sont très efficaces pour visualiser le concept MVC. Un bon diagramme d'architecture MVC peut aider les nouveaux membres de l'équipe à comprendre la structure globale du système en moins de 10 minutes, ce qui rend les revues d'architecture plus efficaces. Ouvrez ProcessOn et essayez de dessiner un diagramme de séquence d'interactions MVC du framework web que vous utilisez. Vous constaterez peut-être que des concepts auparavant flous deviennent soudainement clairs.
