ソフトウェア開発において、MVC（Model-View-Controller）は時代を超えたアーキテクチャパターンです。初心者プログラマーであろうと経験豊富なアーキテクトであろうと、MVCは避けて通れない基本概念です。Spring MVC、Django、Ruby on Rails、 ASP.NET Coreなど、多くのWebフレームワークの中核となる考え方であるだけでなく、デスクトップアプリケーションやモバイルアプリ開発における一般的なパターンでもあります。
では、MVCとは何でしょうか？なぜそれほど重要なのでしょうか？MVCにおける相互作用関係を、図を用いてどのように明確に表現できるのでしょうか？この記事では、MVCモデルの原則、利点、欠点を体系的に解説し、ProcessOn図作成ツールを用いて、フローチャートやアーキテクチャ図でMVCにおける呼び出しフローとコンポーネント間の関係を視覚化する方法を学びます。
MVC（Model-View-Controller）は、アプリケーションの入力、処理、出力を分離するソフトウェア設計パターンです。アプリケーションを次の3つの主要部分に分割します。
モデル：ビジネスロジック、データストレージ、データ検証を担当します。アプリケーションの中核であり、ユーザーインターフェースとは独立しています。
ビュー：データ表示、つまりユーザーが見て操作するインターフェースを担当します。モデルからデータを取得し、ユーザーに表示します。
コントローラー：ユーザー入力を受け取り、モデル内で処理し、表示するビューを選択する役割を担います。モデルとビュー間の橋渡し役を果たします。
この分離により、各部分を独立して開発、テスト、保守することが可能になり、コードの再利用性と拡張性が向上します。
典型的なMVCインタラクションフロー
ユーザーは、ビュー（ボタンをクリックするなど）を通じてリクエストをトリガーします。
コントローラはリクエストを受け取り、パラメータを解析し、対応するモデルメソッドを呼び出します。
このモデルは、ビジネスロジック（データベースへのクエリ実行や計算処理など）を実行します。
モデルは結果をコントローラーに返します。
コントローラは結果に基づいて適切なビューを選択し、データをそのビューに渡します。
ビューがレンダリングされ、ユーザーに表示されます。
モデルは、アプリケーションのビジネスエンティティと動作を表します。通常、以下の要素が含まれます。
データ属性：ユーザー名や年齢など。
ビジネスルール：例えば「年齢は18歳以上でなければならない」など。
データアクセス方法：例えば、「データベースからユーザーリストを取得する」など。
状態変化通知：オブザーバーパターンでは、モデルが変更されるとビューに更新通知が送られます。
モデルはビューやコントローラーとは独立しているため、個別にテストできます。例えば、Userモデルを使用すれば、Webサーバーを起動することなく、単体テストで年齢検証ロジックを検証できます。
ビューはユーザーインターフェースを表現するものです。モデルからデータを取得しますが、そのデータを変更してはなりません。ビューの役割は、ユーザー操作イベント（クリックや入力など）を表示および受信し、それらのイベントをコントローラに渡すことのみです。
ウェブ開発において、ビューは通常HTMLテンプレートであり、モバイルデバイスではXMLレイアウトファイル、デスクトップアプリケーションではフォームコントロールとなる場合がある。
コントローラーは「交通警察官」のようなものだ。それは：
ユーザーからのリクエスト（URLルーティングやフォーム送信など）を解析する。
どのモデルを使用するかを決定してください。
表示するビューを決定し、必要なデータを渡します。
コントローラーは「軽量」に保つべきであり、ビジネスロジックを含めず、スケジューリングのみを担当するべきである。複雑なビジネスロジックはモデルに配置する必要がある。
関心の分離：各レイヤーの責任範囲を明確にし、結合度を低減する。
保守性：インターフェースを変更してもビジネスロジックに影響はなく、データベースを変更してもインターフェースに影響はありません。
テスト容易性：モデルはUIとは独立して単体テストが可能です。
並行開発：インターフェースが適切に定義されていれば、フロントエンドとバックエンドを同時に開発できます。
複雑性の増加：単純なアプリケーションの場合、MVCは過剰設計になる可能性があります。
学習曲線：初心者は3つの層間の相互作用を理解するのが難しいと感じる。
各機能ごとに、モデルファイル、ビューファイル、コントローラーファイルなど、多くのファイルを作成する必要があります。
コントローラーは肥大化する可能性があります。注意しないと、すべてのビジネスロジックがコントローラーに流れ込み、「太ったコントローラー」になってしまうからです。
アプリケーションの複雑さが増すにつれて、MVCはいくつかのバリエーションを生み出してきた。
MVP（Model-View-Presenter）：PresenterはControllerの代わりとなり、ビューは完全に受動的です。Presenterはビューの更新を担当します。
MVVM（Model-View-ViewModel）：ViewModelはデータプロパティとコマンドを公開し、データバインディングによってビューが自動的に更新されます。これは、WPF、Vue.js、Reactなどのフロントエンドフレームワークの中核となるパターンです。
HMVC（階層型MVC）：MVCのネストを可能にし、モジュール性の問題を解決します。
これらのパターンはそれぞれ異なる名称で呼ばれていますが、その核心となる考え方は共通しています。それは、関心の分離です。MVCを理解することは、これらの高度なパターンを学ぶ上で不可欠です。
MVC関連の図を作成することで、チームはシステム設計の理解、問題のトラブルシューティング、技術文書の作成に役立ちます。以下に、一般的なMVC図の種類とその作成方法を示します。

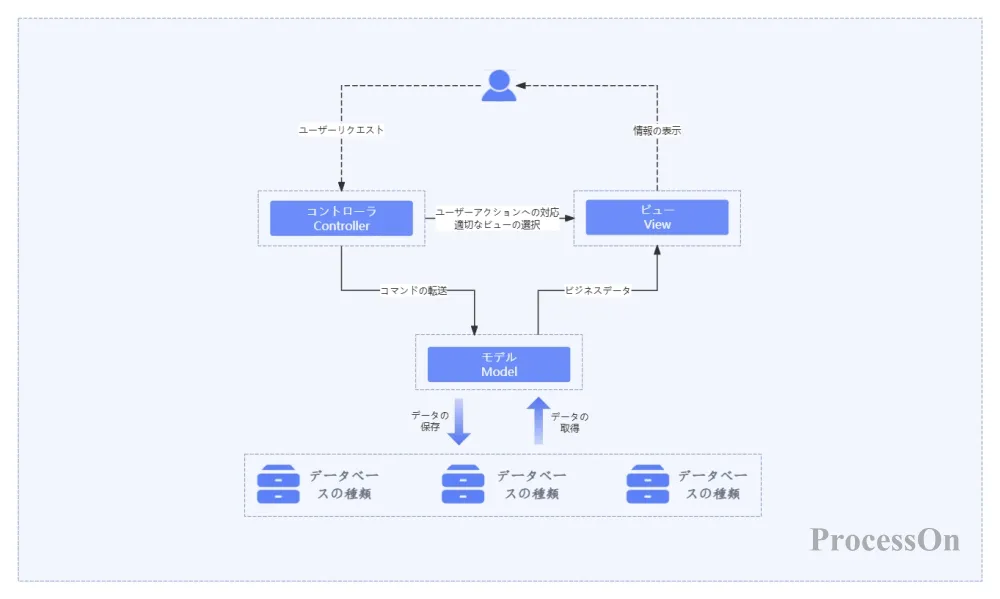

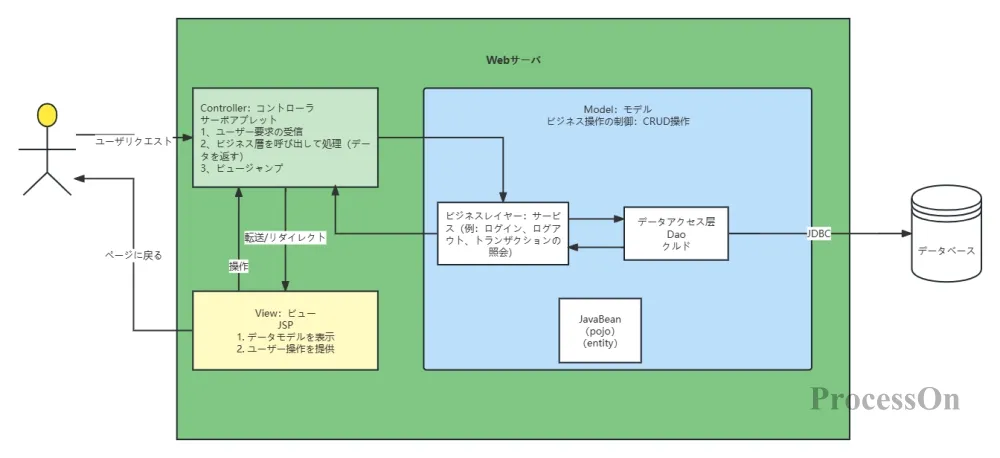

モデル、ビュー、コントローラーの各モジュールとそれらの関係を、四角形と矢印で表します。外部エンティティ（ユーザー、データベースなど）を追加することもできます。

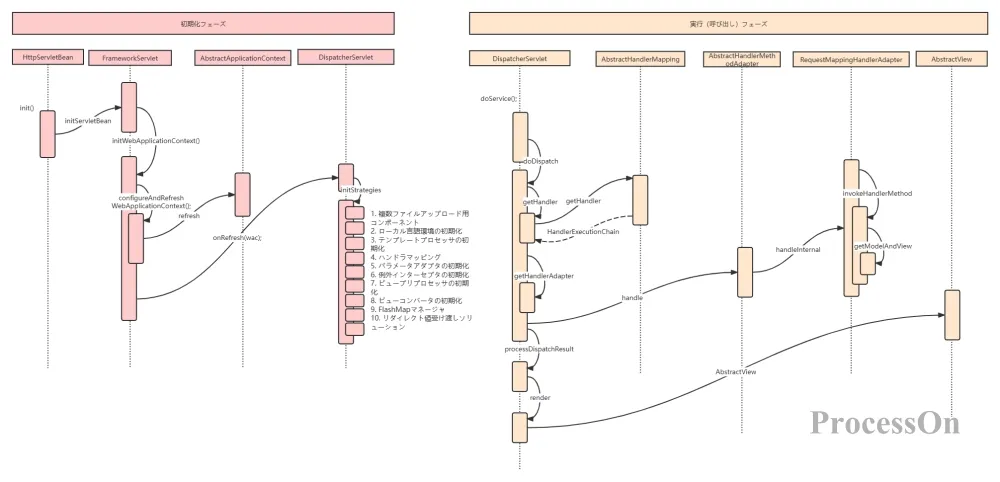

シーケンス図は、MVCの相互作用の流れを示す最良の方法です。以下のシーケンス図は、Spring MVCの主要クラスの起動からリクエスト処理までの連携順序を完全に示しており、DispatcherServletの動作を理解するための典型的な例です。

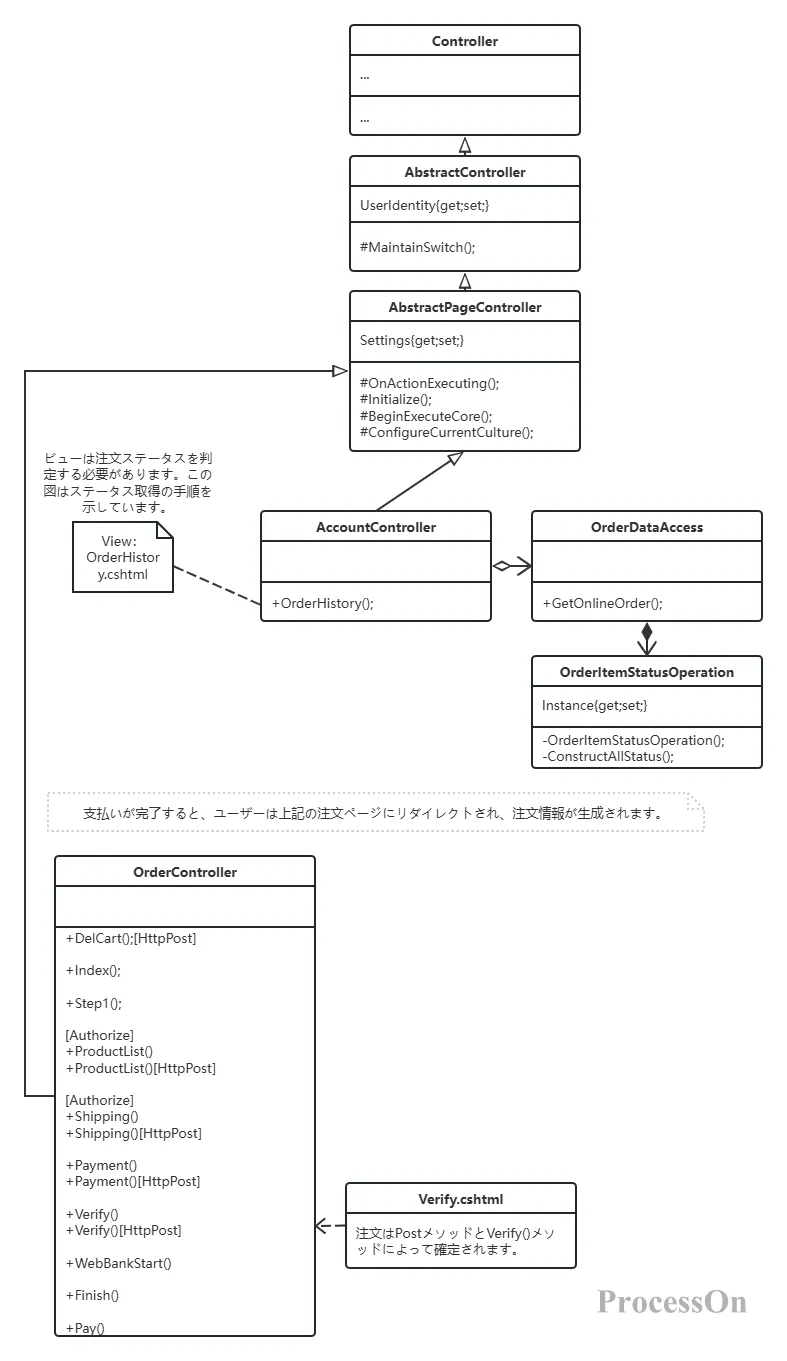

クラス図は、MVCにおける各層のクラス構造と関係性を示すことができる。
1. ProcessOnにログインし、個人ファイルページに移動して、「新しいフローチャート」を選択し、グラフィックライブラリの左下隅にある「その他のグラフィック」をクリックして、フローチャートやUML図など、必要なグラフィックカテゴリを選択します。
2. 左側のグラフィックライブラリからグラフィック要素をキャンバスにドラッグ＆ドロップします。グラフィックをダブルクリックすると、テキストコンテンツを追加できます。コネクタを使用して異なるグラフィック要素を接続し、それらの関係性を表現できます。
各グラフィック要素のレイアウトは、配置調整機能を使用して素早く位置を調整できます。MVCアーキテクチャ図のフレームワークが完成したら、グラフィックコンポーネントを選択します。上部のツールバーでは、区別するために異なる色を設定できます。変更内容はすべて自動的に保存されるため、簡単に以前の状態に戻したり、アーキテクチャの進化を追跡したりできます。
3. 完成したファイルは、 PNG、PDF、SVGなどの形式でダウンロードできます。また、同僚や顧客と共有して、オンラインで閲覧・編集することも可能です。
1970年代の誕生以来、MVCはその活力を維持し続けています。その核心となる概念である「関心の分離」は、現代のソフトウェアエンジニアリングの礎となっています。使用するプログラミング言語やフレームワークに関わらず、MVCを理解することで、より明確で保守性の高いコードを書くことができるようになります。
図作成ツールは、MVCの概念を視覚化するための強力なツールです。優れたMVCアーキテクチャ図があれば、新メンバーは10分以内にシステムの全体構造を理解でき、アーキテクチャレビューの効率化につながります。さあ、ProcessOnを開いて、現在使用しているWebフレームワークのMVCインタラクションシーケンス図を描いてみましょう。これまで漠然としていた概念が、突然明確になるかもしれません。
