소프트웨어 개발 에서 MVC(모델-뷰-컨트롤러)는 시대를 초월하는 아키텍처 패턴입니다. 초보 프로그래머든 숙련된 아키텍트든 MVC는 피할 수 없는 기본 개념입니다. 스프링 MVC, 장고, 루비온레일, ASP.NET 코어와 같은 많은 웹 프레임워크의 핵심 아이디어일 뿐만 아니라 데스크톱 애플리케이션 및 모바일 앱 개발에서도 흔히 사용되는 패턴입니다.
그렇다면 MVC란 무엇일까요? 왜 그렇게 중요할까요? 다이어그램을 사용하여 MVC에서 구성 요소 간의 상호 작용 관계를 명확하게 표현하는 방법은 무엇일까요? 이 글에서는 MVC 모델의 원칙, 장점 및 단점을 체계적으로 설명하고, ProcessOn 다이어그램 작성 도구를 사용하여 순서도와 아키텍처 다이어그램으로 MVC에서 호출 흐름과 구성 요소 간의 관계를 시각화하는 방법을 알려드립니다.
MVC(모델-뷰-컨트롤러)는 애플리케이션의 입력, 처리 및 출력을 분리하는 소프트웨어 설계 패턴입니다. 애플리케이션을 세 가지 핵심 부분으로 나눕니다.
모델: 비즈니스 로직, 데이터 저장 및 데이터 유효성 검사를 담당합니다. 애플리케이션의 핵심이며 사용자 인터페이스와는 독립적입니다.
뷰: 데이터 표현, 즉 사용자가 보고 상호 작용하는 인터페이스를 담당합니다. 모델에서 데이터를 가져와 사용자에게 표시합니다.
컨트롤러: 사용자 입력을 받아 모델에서 처리하고 표시할 뷰를 선택하는 역할을 합니다. 모델과 뷰 사이의 연결 고리 역할을 합니다.
이러한 분리를 통해 각 부분을 독립적으로 개발, 테스트 및 유지 관리할 수 있으므로 코드 재사용성과 확장성이 향상됩니다.
일반적인 MVC 상호작용 흐름
사용자는 뷰를 통해 요청을 발생시킵니다(예: 버튼 클릭).
컨트롤러는 요청을 수신하고, 매개변수를 분석한 후, 해당 모델 메서드를 호출합니다.
이 모델은 비즈니스 로직(예: 데이터베이스 쿼리 및 계산 수행)을 실행합니다.
모델은 컨트롤러에 결과를 반환합니다.
컨트롤러는 결과에 따라 적절한 뷰를 선택하고 데이터를 해당 뷰로 전달합니다.
뷰가 렌더링되어 사용자에게 표시됩니다.
모델은 애플리케이션의 비즈니스 엔티티와 동작을 나타냅니다. 일반적으로 다음 요소들을 포함합니다.
데이터 속성: 사용자의 이름과 나이 등.
비즈니스 규칙: "18세 이상이어야 합니다."와 같은 규칙.
데이터 접근 방법: 예를 들어 "데이터베이스에서 사용자 목록을 가져오는 것" 등.
상태 변경 알림: 옵저버 패턴에서는 모델이 변경될 때 뷰가 업데이트되도록 알림을 받습니다.
모델은 뷰 및 컨트롤러와 독립적이므로 독립적으로 테스트할 수 있습니다. 예를 들어, 사용자 모델은 웹 서버를 시작하지 않고도 단위 테스트를 사용하여 연령 유효성 검사 로직을 검증하는 데 사용할 수 있습니다.
뷰는 사용자 인터페이스를 나타내는 표현입니다. 뷰는 모델에서 데이터를 가져오지만, 해당 데이터를 수정해서는 안 됩니다. 뷰는 사용자 상호작용 이벤트(클릭, 입력 등)를 표시하고 수신하여 컨트롤러로 전달하는 역할만 담당합니다.
웹 개발에서 뷰는 일반적으로 HTML 템플릿입니다. 모바일 기기에서는 XML 레이아웃 파일일 수 있으며, 데스크톱 애플리케이션에서는 폼 컨트롤일 수 있습니다.
컨트롤러는 마치 "교통경찰"과 같습니다. 그것은 다음과 같습니다.
사용자 요청(예: URL 라우팅 및 폼 제출)을 분석합니다.
어떤 모델을 사용할지 결정하세요.
어떤 뷰를 렌더링할지 결정하고 필요한 데이터를 전달합니다.
컨트롤러는 "간단하게" 유지해야 합니다. 즉, 비즈니스 로직을 포함해서는 안 되며, 스케줄링만 담당해야 합니다. 복잡한 비즈니스 로직은 모델에 배치해야 합니다.
책임 분리: 각 계층에 대한 명확한 책임 소재를 설정하여 결합도를 낮춥니다.
유지보수성: 인터페이스를 수정해도 비즈니스 로직에는 영향을 미치지 않으며, 데이터베이스를 변경해도 인터페이스에는 영향을 미치지 않습니다.
테스트 용이성: 모델은 UI와 별개로 단위 테스트를 수행할 수 있습니다.
병렬 개발: 인터페이스가 제대로 정의되어 있다면 프런트엔드와 백엔드를 동시에 개발할 수 있습니다.
복잡성 증가: 간단한 애플리케이션의 경우 MVC는 과도하게 설계되었을 수 있습니다.
학습 곡선: 초보자는 세 가지 계층 간의 상호 작용을 이해하는 데 어려움을 느낍니다.
모델, 뷰, 컨트롤러 파일 등 여러 파일을 각 기능마다 생성해야 합니다.
컨트롤러는 지나치게 비대해질 수 있습니다. 주의하지 않으면 모든 비즈니스 로직이 컨트롤러에 몰려들어 "뚱뚱한 컨트롤러"가 되어버릴 수 있습니다.
애플리케이션의 복잡성이 증가함에 따라 MVC는 여러 변형을 낳았습니다.
MVP(모델-뷰-프레젠터): 프레젠터가 컨트롤러를 대체하고 뷰는 완전히 수동적인 역할을 하며, 프레젠터가 뷰를 업데이트하는 책임을 맡습니다.
MVVM(모델-뷰-뷰모델): 뷰모델은 데이터 속성과 명령어를 노출하고, 뷰는 데이터 바인딩을 통해 자동으로 업데이트됩니다. 이는 WPF, Vue.js, React와 같은 프런트엔드 프레임워크의 핵심 패턴입니다.
HMVC(계층적 MVC): MVC 중첩을 허용하여 모듈성 문제를 해결합니다.
이러한 패턴들은 이름은 다르지만 핵심 아이디어는 동일합니다. 바로 관심사 분리입니다. MVC 패턴을 이해하는 것은 이러한 고급 패턴을 배우는 데 필수적입니다.
MVC 관련 다이어그램을 작성하면 팀이 시스템 설계를 이해하고, 문제를 해결하고, 기술 문서를 작성하는 데 도움이 될 수 있습니다. 아래는 몇 가지 일반적인 MVC 다이어그램 유형과 작성 방법입니다.

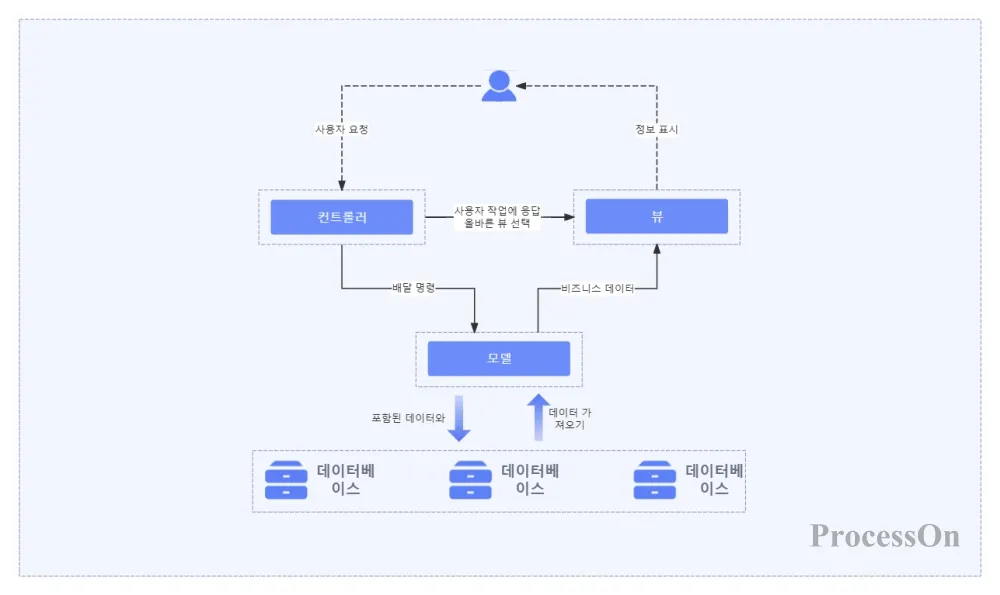

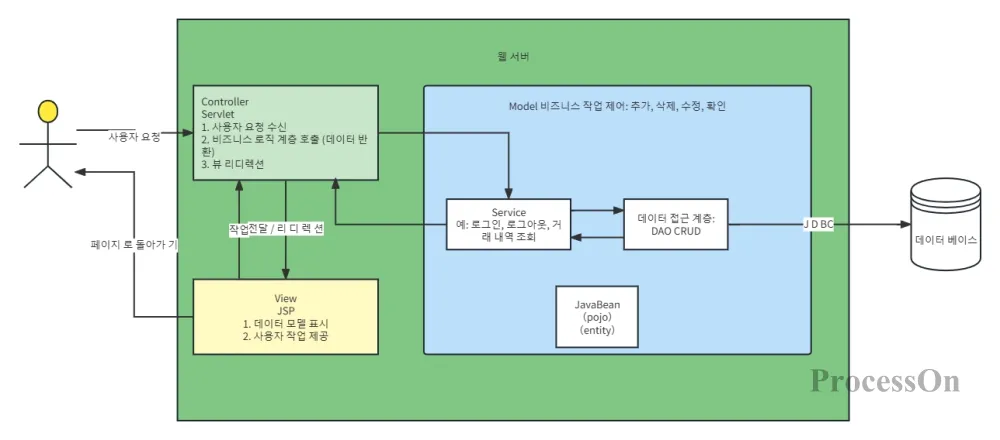

사각형과 화살표를 사용하여 모델, 뷰, 컨트롤러 모듈과 그 관계를 나타냅니다. 외부 요소(사용자, 데이터베이스)도 추가할 수 있습니다.

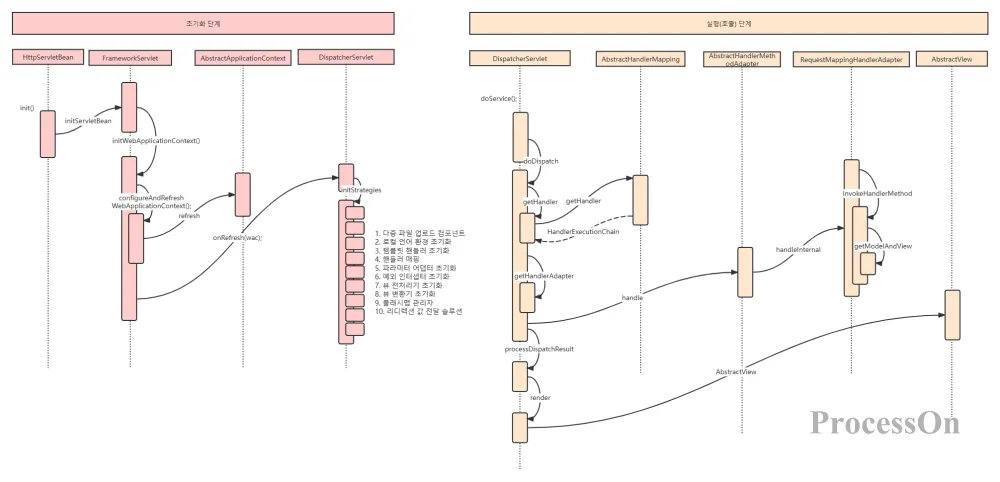

시퀀스 다이어그램은 MVC의 상호 작용 흐름을 시각화하는 가장 좋은 방법입니다 . 다음 시퀀스 다이어그램은 Spring MVC의 주요 클래스들이 시작부터 요청 처리까지 순차적으로 협업하는 과정을 보여주며, DispatcherServlet의 작동 방식을 이해하는 데 있어 대표적인 예시입니다.

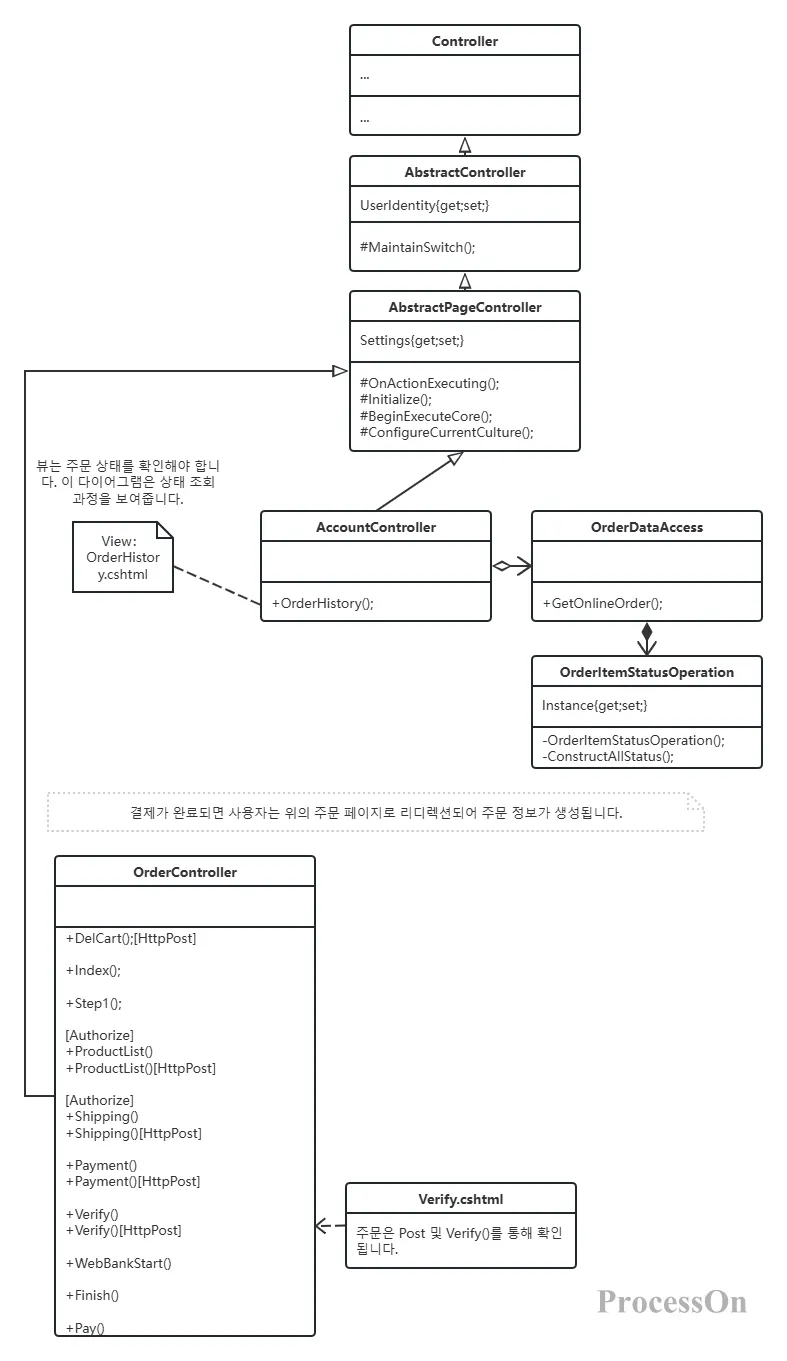

클래스 다이어그램은 MVC의 각 계층의 클래스 구조와 관계를 보여줄 수 있습니다.
1. ProcessOn 에 로그인하고 개인 파일 페이지로 이동한 다음, 새 순서도를 선택하고 그래픽 라이브러리 왼쪽 하단에 있는 "더 많은 그래픽"을 클릭한 후 순서도 또는 UML 다이어그램과 같이 필요한 그래픽 범주를 선택합니다.
2. 왼쪽 그래픽 라이브러리에서 그래픽 요소를 캔버스 위로 드래그 앤 드롭하세요. 그래픽을 두 번 클릭하면 텍스트 콘텐츠를 추가할 수 있습니다. 연결선을 사용하여 다양한 그래픽 요소를 연결하고 요소 간의 관계를 표현하세요.
각 그래픽 요소의 레이아웃은 배치 정렬 기능을 사용하여 위치를 빠르게 조정할 수 있습니다. MVC 아키텍처 다이어그램 프레임워크 작성이 완료되면 그래픽 구성 요소를 선택합니다. 상단 툴바에서 각 요소에 서로 다른 색상을 지정하여 구분할 수 있습니다. 모든 수정 사항은 자동으로 저장되므로 이전 상태로 쉽게 되돌릴 수 있고 아키텍처의 변화 과정을 추적할 수 있습니다.
3. PNG, PDF, SVG 또는 기타 형식 으로 파일을 다운로드할 수 있습니다 . 또한 동료나 고객과 공유하여 온라인으로 보고 편집할 수 있습니다.
1970년대 초창기부터 MVC는 꾸준히 그 생명력을 유지해 왔습니다. 핵심 개념인 관심사 분리는 현대 소프트웨어 엔지니어링의 초석이 되었습니다. 어떤 프로그래밍 언어나 프레임워크를 사용하든 MVC를 이해하면 더 명확하고 유지보수하기 쉬운 코드를 작성하는 데 도움이 될 수 있습니다.
다이어그램 작성 도구는 MVC 개념을 시각화하는 데 매우 유용한 도구입니다. 잘 만들어진 MVC 아키텍처 다이어그램은 새로운 팀원들이 10분 안에 시스템의 전체 구조를 이해하는 데 도움을 주어 아키텍처 검토를 더욱 효율적으로 만들어 줍니다. 지금 ProcessOn을 열고 사용 중인 웹 프레임워크의 MVC 상호작용 순서도를 그려보세요. 이전에는 모호했던 개념들이 갑자기 명확해지는 것을 발견할 수 있을 것입니다.
