No desenvolvimento de software , MVC (Model-View-Controller) é um padrão arquitetural atemporal. Seja você um programador iniciante ou um arquiteto experiente, MVC é um conceito fundamental que você não pode ignorar. Ele não é apenas a ideia central de muitos frameworks web (como Spring MVC, Django, Ruby on Rails, ASP.NET Core), mas também um padrão comum no desenvolvimento de aplicações desktop e mobile.
Então, o que é MVC? Por que é tão importante? Como podemos expressar claramente as relações de interação em MVC usando diagramas? Este artigo explicará sistematicamente os princípios, vantagens e desvantagens do modelo MVC e, usando a ferramenta de diagramação ProcessOn, ensinará como visualizar o fluxo de chamadas e as relações entre componentes em MVC por meio de fluxogramas e diagramas de arquitetura.

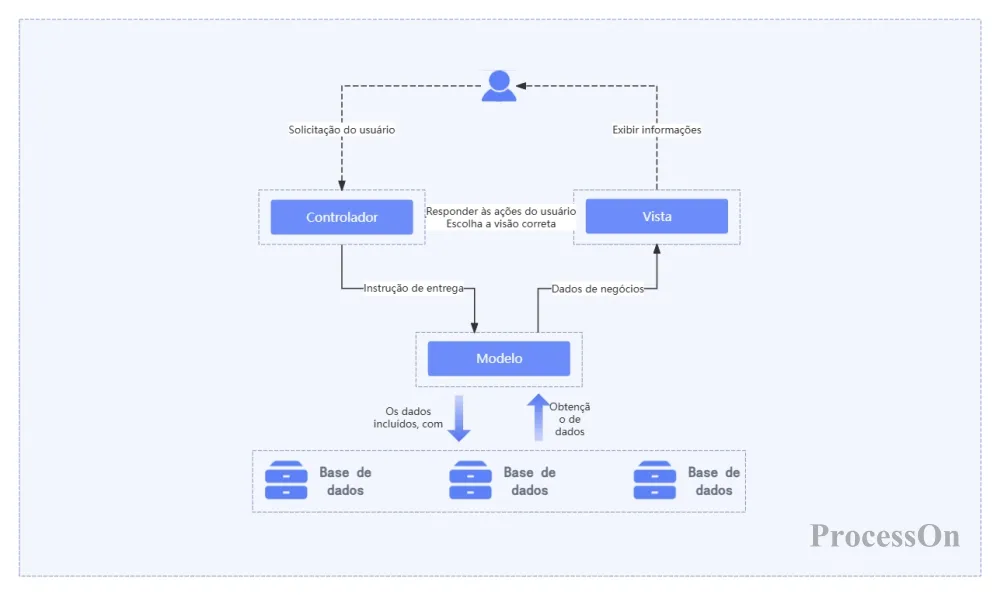

MVC (Model-View-Controller) é um padrão de projeto de software que separa a entrada, o processamento e a saída de uma aplicação. Ele divide a aplicação em três partes principais:
Modelo: Responsável pela lógica de negócios, armazenamento de dados e validação de dados. É o núcleo da aplicação e é independente da interface do usuário.
Visualização: Responsável pela apresentação dos dados, ou seja, a interface que os usuários veem e com a qual interagem. Ela recupera os dados do modelo e os apresenta ao usuário.
Controlador: Responsável por receber a entrada do usuário, processá-la no modelo e selecionar a visualização para exibição. Ele atua como uma ponte entre o modelo e a visualização.
Essa separação permite que cada parte seja desenvolvida, testada e mantida de forma independente, melhorando a reutilização e a escalabilidade do código.
Fluxo de interação típico do MVC
Os usuários acionam solicitações por meio de visualizações (como clicar em um botão).
O controlador recebe a solicitação, analisa os parâmetros e chama o método do modelo correspondente.
O modelo executa a lógica de negócios (como consultar o banco de dados e realizar cálculos).
O modelo retorna os resultados para o controlador.
O controlador seleciona a visualização apropriada com base no resultado e passa os dados para a visualização.
A visualização é renderizada e exibida ao usuário.
Um modelo representa as entidades de negócio e os comportamentos de uma aplicação. Normalmente inclui:
Atributos de dados: como o nome e a idade do usuário.
Regras de negócio: como "A idade deve ser superior a 18 anos".
Métodos de acesso a dados: como "recuperar uma lista de usuários do banco de dados".
Notificação de mudança de estado: No padrão Observer, a visualização é notificada para atualizar quando o modelo muda.
O modelo é independente da view e do controller, portanto, pode ser testado separadamente. Por exemplo, um modelo de Usuário pode ser usado para verificar sua lógica de validação de idade usando testes unitários sem a necessidade de iniciar um servidor web.
Uma view é uma representação da interface do usuário. Ela recupera dados do modelo, mas não deve modificar esses dados. A view é responsável apenas por exibir e receber eventos de interação do usuário (como cliques e entradas) e, em seguida, passar esses eventos para o controlador.
No desenvolvimento web, as visualizações são normalmente modelos HTML; em dispositivos móveis, podem ser arquivos de layout XML; e em aplicativos de desktop, podem ser controles de formulário.
O controlador é como um "policial de trânsito". Ele:
Analisar solicitações do usuário (como roteamento de URL e envio de formulários).
Decida qual modelo usar.
Decida qual visualização renderizar e passe os dados necessários.
O controlador deve ser mantido "enxuto", ou seja, não deve conter lógica de negócios e deve ser responsável apenas pelo agendamento. A lógica de negócios complexa deve ser colocada no modelo.
Separação de responsabilidades: Responsabilidades claras para cada camada, reduzindo o acoplamento.
Manutenibilidade: Modificar a interface não afeta a lógica de negócios, e alterar o banco de dados não afeta a interface.
Testabilidade: O modelo pode ser testado unitariamente independentemente da interface do usuário.
Desenvolvimento paralelo: o front-end e o back-end podem ser desenvolvidos simultaneamente, desde que as interfaces estejam definidas corretamente.
Complexidade aumentada: Para aplicações simples, o padrão MVC pode ser excessivamente complexo.
Curva de aprendizagem: Os iniciantes têm dificuldade em compreender as interações entre as três camadas.
Existem muitos arquivos: arquivos de Modelo, Visão e Controlador precisam ser criados para cada função.
Os controladores podem ficar inchados: se não tomarmos cuidado, toda a lógica de negócios irá inundar o controlador, transformando-o em um "controlador gordo".
Com o aumento da complexidade das aplicações, o MVC deu origem a diversas variações:
MVP (Model-View-Presenter): O Presenter substitui o Controller, e a view é completamente passiva; o Presenter é responsável por atualizar a view.
MVVM (Model-View-ViewModel): O ViewModel expõe propriedades de dados e comandos, e a visualização é atualizada automaticamente por meio de vinculação de dados. Este é o padrão central de frameworks front-end como WPF, Vue.js e React.
HMVC (Hierarchical MVC): Permite o aninhamento de MVC, resolvendo o problema de modularidade.
Embora esses padrões tenham nomes diferentes, a ideia central permanece a mesma: separação de responsabilidades. Compreender o MVC é fundamental para aprender esses padrões avançados.
A criação de diagramas relacionados ao MVC pode ajudar as equipes a entender o design do sistema, solucionar problemas e escrever documentação técnica. Abaixo estão alguns tipos comuns de diagramas MVC e seus métodos de criação.

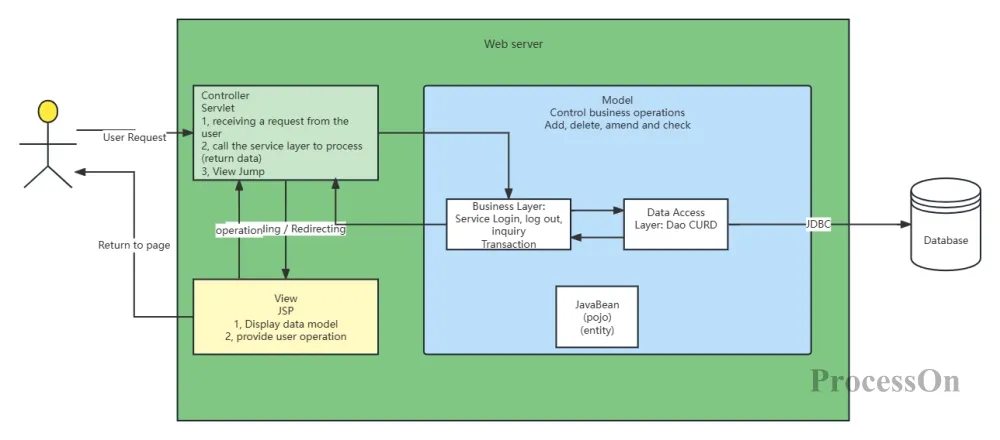

Utilize quadrados e setas para representar os módulos Modelo, Visão e Controlador e seus relacionamentos. Entidades externas (usuários, bancos de dados) podem ser adicionadas.
Diagrama da arquitetura de componentes MVC

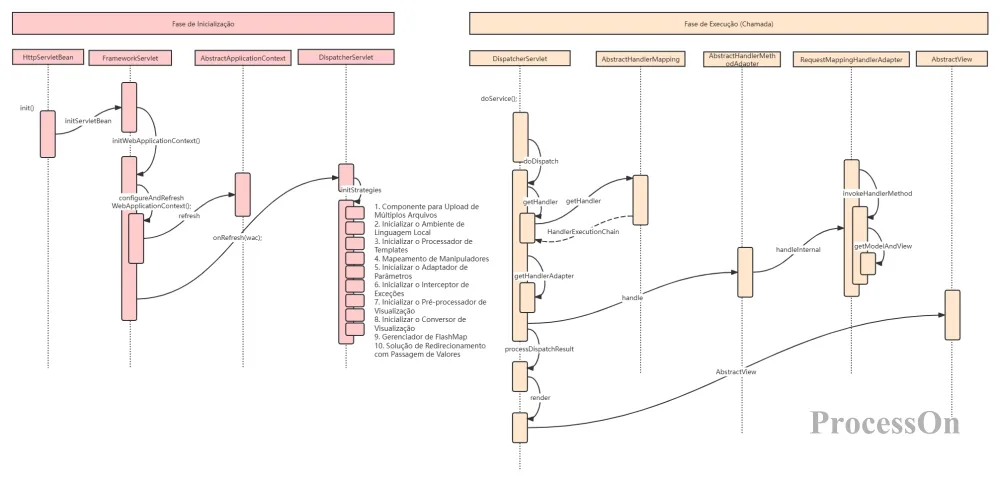

Os diagramas de sequência são a melhor maneira de ilustrar o fluxo de interação do MVC . O diagrama de sequência a seguir apresenta a ordem de colaboração das principais classes do Spring MVC, desde a inicialização até o processamento da requisição, e é uma ilustração clássica para entender como o DispatcherServlet funciona.

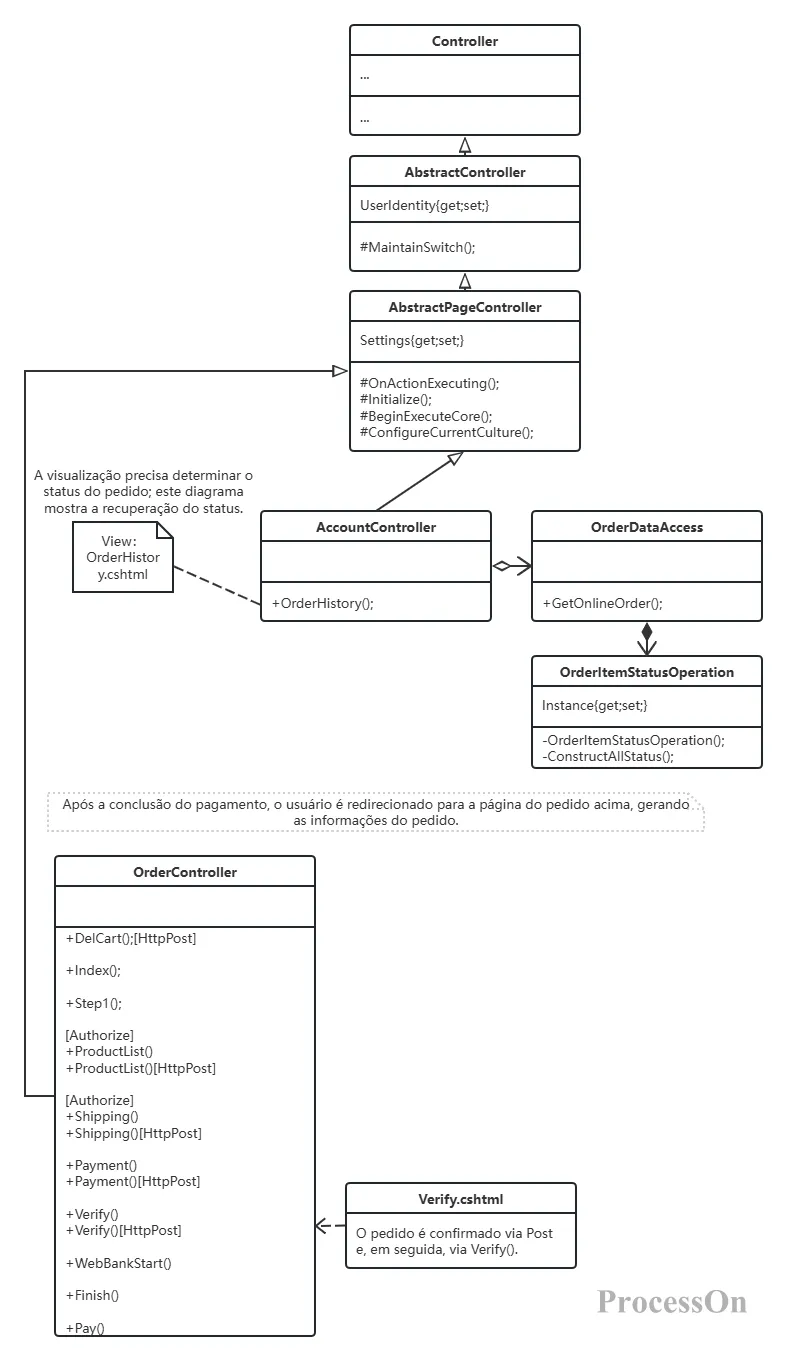

Os diagramas de classes podem mostrar a estrutura de classes e os relacionamentos de cada camada no MVC.
1. Faça login no ProcessOn , acesse a página do seu arquivo pessoal, selecione Novo Fluxograma, clique em "Mais Gráficos" no canto inferior esquerdo da Biblioteca de Gráficos e selecione a categoria de gráfico desejada, como fluxograma ou diagrama UML.
2. Arraste e solte elementos gráficos da biblioteca de gráficos à esquerda para a tela. Clique duas vezes em um gráfico para adicionar conteúdo de texto. Use conectores para unir diferentes elementos gráficos e expressar as relações entre eles.
O layout de cada elemento gráfico pode ser organizado usando a função de alinhamento de distribuição para ajustar rapidamente sua posição. Após a conclusão do diagrama da arquitetura MVC, selecione os componentes gráficos; a barra de ferramentas superior permite definir cores diferentes para diferenciá-los. Cada modificação é salva automaticamente, permitindo que você reverta facilmente para versões anteriores e acompanhe a evolução da arquitetura.
3. Após a conclusão, o arquivo pode ser baixado em PNG, PDF, SVG ou outros formatos. Também pode ser compartilhado com colegas ou clientes para visualização e edição online.
Desde sua criação na década de 1970, o MVC (Model-View-Controller) mantém sua vitalidade. Sua ideia central — separação de responsabilidades — tornou-se a pedra angular da engenharia de software moderna. Independentemente da linguagem de programação ou framework que você utiliza, compreender o MVC pode ajudá-lo a escrever um código mais claro e de mais fácil manutenção.
As ferramentas de diagramação são poderosas para visualizar o conceito de MVC. Um bom diagrama de arquitetura MVC pode ajudar novos membros da equipe a entender a estrutura geral do sistema em 10 minutos, tornando as revisões de arquitetura mais eficientes. Agora, abra o ProcessOn e tente desenhar um diagrama de sequência de interação MVC do framework web que você está usando. Você poderá descobrir que conceitos antes vagos se tornarão repentinamente claros.
