En el desarrollo de software , el patrón arquitectónico MVC (Modelo-Vista-Controlador) es un clásico. Tanto si eres un programador principiante como un arquitecto experimentado, MVC es un concepto fundamental del que no puedes prescindir. No solo es la base de muchos frameworks web (como Spring MVC, Django, Ruby on Rails y ASP.NET Core), sino también un patrón común en el desarrollo de aplicaciones de escritorio y móviles.
¿Qué es MVC? ¿Por qué es tan importante? ¿Cómo podemos expresar claramente las relaciones de interacción en MVC mediante diagramas? Este artículo explicará sistemáticamente los principios, ventajas y desventajas del modelo MVC y, utilizando la herramienta de diagramación ProcessOn, le enseñará a visualizar el flujo de llamadas y las relaciones entre componentes en MVC mediante diagramas de flujo y diagramas de arquitectura.
MVC (Modelo-Vista-Controlador) es un patrón de diseño de software que separa la entrada, el procesamiento y la salida de una aplicación. Divide la aplicación en tres partes principales:
Modelo: Responsable de la lógica de negocio, el almacenamiento de datos y la validación de datos. Es el núcleo de la aplicación y es independiente de la interfaz de usuario.
Vista: Responsable de la presentación de datos, es decir, la interfaz que los usuarios ven e interactúan con ella. Recupera los datos del modelo y los presenta al usuario.
Controlador: Responsable de recibir la información del usuario, procesarla en el modelo y seleccionar la vista que se mostrará. Actúa como un puente entre el modelo y la vista.
Esta separación permite que cada parte se desarrolle, pruebe y mantenga de forma independiente, lo que mejora la reutilización y la escalabilidad del código.
Flujo de interacción típico de MVC
Los usuarios activan las solicitudes a través de vistas (por ejemplo, haciendo clic en un botón).
El controlador recibe la solicitud, analiza los parámetros y llama al método del modelo correspondiente.
El modelo ejecuta la lógica de negocio (como consultar la base de datos y realizar cálculos).
El modelo devuelve los resultados al controlador.
El controlador selecciona la vista apropiada en función del resultado y pasa los datos a la vista.
La vista se renderiza y se muestra al usuario.
Un modelo representa las entidades comerciales y los comportamientos de una aplicación. Normalmente incluye:
Atributos de los datos: como el nombre y la edad del usuario.
Reglas de negocio: como por ejemplo "La edad debe ser superior a 18 años".
Métodos de acceso a datos: como por ejemplo, "recuperar una lista de usuarios de la base de datos".
Notificación de cambio de estado: En el patrón observador, se notifica a la vista para que se actualice cuando el modelo cambia.
El modelo es independiente de la vista y del controlador, por lo que puede probarse de forma independiente. Por ejemplo, un modelo de usuario puede utilizarse para verificar su lógica de validación de edad mediante pruebas unitarias sin necesidad de iniciar un servidor web.
Una vista es una representación de la interfaz de usuario. Recupera datos del modelo, pero no debe modificarlos. La vista solo se encarga de mostrar y recibir eventos de interacción del usuario (como clics y entrada de datos) y, posteriormente, de pasarlos al controlador.
En el desarrollo web, las vistas suelen ser plantillas HTML; en dispositivos móviles, pueden ser archivos de diseño XML; y en aplicaciones de escritorio, pueden ser controles de formulario.
El controlador es como un "policía de tráfico".
Analizar las solicitudes de los usuarios (como el enrutamiento de URL y el envío de formularios).
Decide qué modelo utilizar.
Decide qué vista mostrar y pasa los datos necesarios.
El controlador debe ser "ligero", es decir, no debe contener lógica de negocio y solo debe encargarse de la planificación. La lógica de negocio compleja debe ubicarse en el modelo.
Separación de responsabilidades: Responsabilidades claras para cada capa, lo que reduce el acoplamiento.
Mantenibilidad: Modificar la interfaz no afecta la lógica de negocio, y cambiar la base de datos no afecta la interfaz.
Capacidad de prueba: El modelo se puede probar mediante pruebas unitarias independientemente de la interfaz de usuario.
Desarrollo en paralelo: El front-end y el back-end pueden desarrollarse simultáneamente, siempre que las interfaces estén definidas correctamente.
Mayor complejidad: Para aplicaciones sencillas, el patrón MVC puede resultar excesivamente complejo.
Curva de aprendizaje: A los principiantes les resulta difícil comprender las interacciones entre las tres capas.
Hay muchos archivos: es necesario crear archivos de modelo, vista y controlador para cada función.
Los controladores pueden volverse demasiado complejos: si no se tiene cuidado, toda la lógica de negocio inundará el controlador, convirtiéndolo en un "controlador pesado".
A medida que aumenta la complejidad de las aplicaciones, el patrón MVC ha dado lugar a varias variantes:
MVP (Modelo-Vista-Presentador): El Presentador reemplaza al Controlador, y la vista es completamente pasiva; el Presentador es responsable de actualizar la vista.
MVVM (Modelo-Vista-ViewModel): El ViewModel expone las propiedades y los comandos de los datos, y la vista se actualiza automáticamente mediante el enlace de datos. Este es el patrón fundamental de los frameworks de front-end como WPF, Vue.js y React.
HMVC (MVC jerárquico): Permite el anidamiento de MVC, resolviendo el problema de la modularidad.
Aunque estos patrones tengan nombres diferentes, la idea central sigue siendo la misma: la separación de responsabilidades. Comprender el patrón MVC es fundamental para aprender estos patrones avanzados.
La creación de diagramas relacionados con MVC puede ayudar a los equipos a comprender el diseño del sistema, solucionar problemas y redactar documentación técnica. A continuación, se muestran algunos tipos comunes de diagramas MVC y sus métodos de creación.

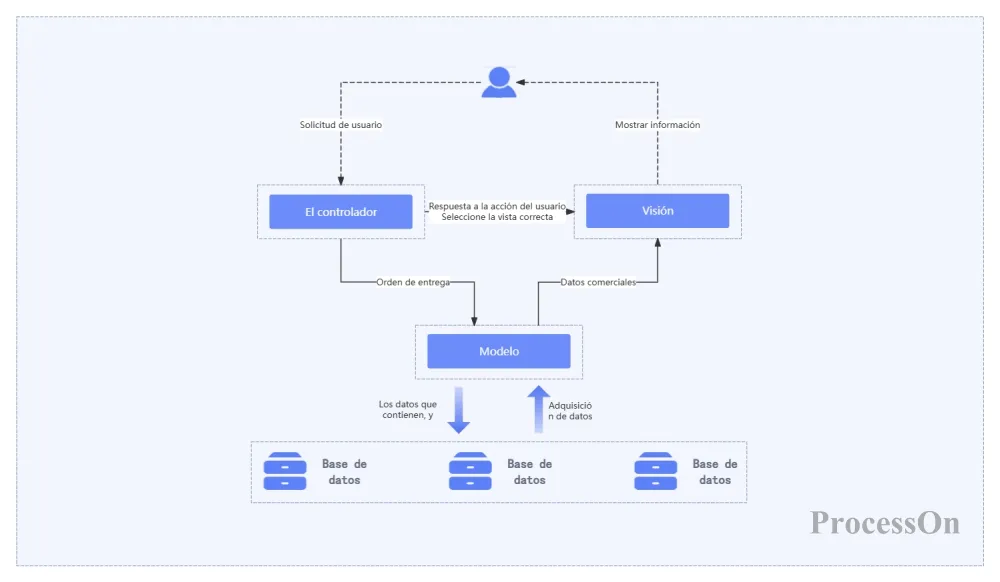

Utilice cuadrados y flechas para representar los módulos Modelo, Vista y Controlador, así como sus relaciones. Se pueden añadir entidades externas (usuarios, bases de datos).

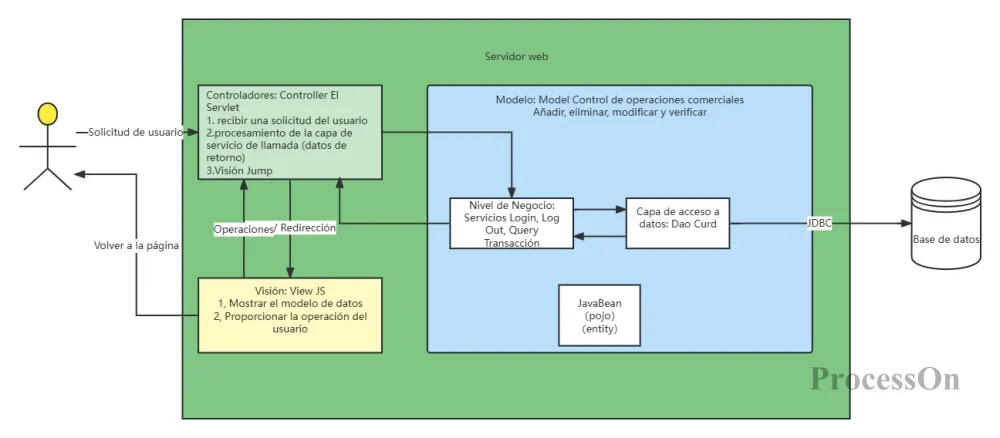

Diagrama de arquitectura de componentes MVC

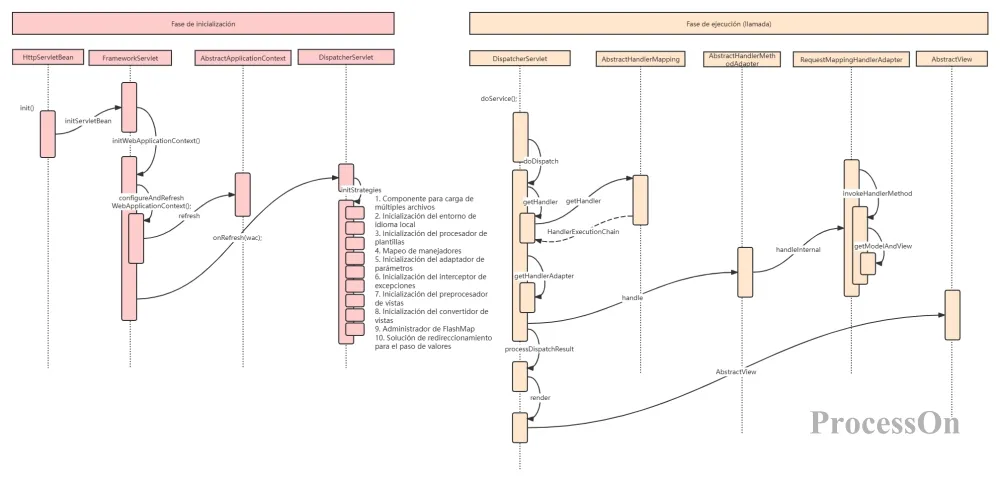

Los diagramas de secuencia son la mejor manera de ilustrar el flujo de interacción de MVC . El siguiente diagrama de secuencia muestra completamente el orden de colaboración de las clases principales en Spring MVC, desde el inicio hasta el procesamiento de la solicitud, y es una ilustración clásica para comprender cómo funciona DispatcherServlet.

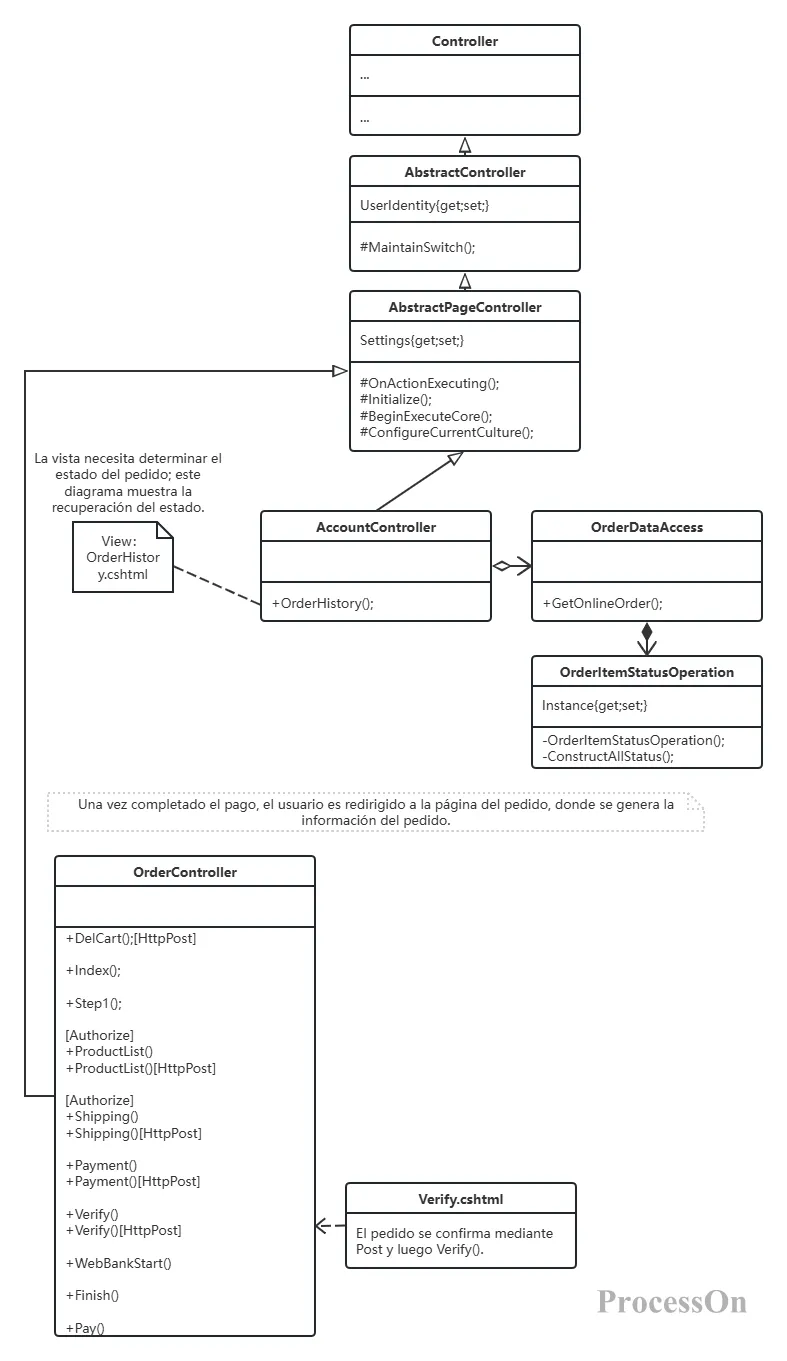

Los diagramas de clases pueden mostrar la estructura de clases y las relaciones de cada capa en MVC.
1. Inicie sesión en ProcessOn , vaya a su página de archivos personales, seleccione Nuevo diagrama de flujo, haga clic en "Más gráficos" en la esquina inferior izquierda de la Biblioteca de gráficos y seleccione la categoría gráfica que necesite, como diagrama de flujo o diagrama UML.
2. Arrastra y suelta elementos gráficos desde la biblioteca de gráficos de la izquierda al lienzo. Haz doble clic en un gráfico para añadir texto. Usa conectores para unir diferentes elementos gráficos y expresar las relaciones entre ellos.
La disposición de cada elemento gráfico se puede ajustar rápidamente mediante la función de alineación de distribución. Una vez completado el diagrama de la arquitectura MVC, seleccione los componentes gráficos; la barra de herramientas superior permite configurar diferentes colores para diferenciarlos. Cada modificación se guarda automáticamente, lo que permite revertir fácilmente a versiones anteriores y realizar un seguimiento de la evolución de la arquitectura.
3. Una vez finalizado, el archivo se puede descargar en formato PNG, PDF, SVG u otros. También se puede compartir con colegas o clientes para su visualización y edición en línea.
Desde su creación en la década de 1970, el patrón MVC ha mantenido su vigencia. Su idea central —la separación de responsabilidades— se ha convertido en la piedra angular de la ingeniería de software moderna. Independientemente del lenguaje de programación o el framework que utilice, comprender MVC le ayudará a escribir código más claro y fácil de mantener.
Las herramientas de diagramación son muy útiles para visualizar el concepto MVC. Un buen diagrama de arquitectura MVC puede ayudar a los nuevos miembros a comprender la estructura general del sistema en tan solo 10 minutos, lo que agiliza las revisiones de arquitectura. Ahora, abre ProcessOn e intenta dibujar un diagrama de secuencia de interacción MVC del framework web que estés utilizando. Es posible que descubras que conceptos que antes te parecían vagos se vuelven repentinamente claros.
