在軟體開發中， MVC（Model-View-Controller，模型-視圖-控制器）是一個歷久不衰的架構模式。無論你是剛入門的程式設計師，還是經驗豐富的架構師，MVC都是你繞不開的基礎知識。它不僅是眾多Web框架（如Spring MVC、Django、Ruby on Rails、 ASP.NET Core）的核心思想，也是桌面應用、行動App開發中的常用模式。
那麼，什麼是MVC？為什麼它如此重要？如何用圖表清晰表達MVC的互動關係？本文將系統說明MVC模型的原理、優缺點，並結合ProcessOn圖表工具，教你如何用流程圖、架構圖來視覺化MVC的呼叫流程與元件關係。
MVC（Model-View-Controller）是一種將應用程式的輸入、處理、輸出分開的軟體設計模式。它將應用程式分為三個核心部分：
Model（模型）：負責業務邏輯、資料儲存、資料校驗。它是應用程式的核心，獨立於使用者介面。
View（視圖）：負責資料展示，即使用者看到和互動的介面。它從模型獲取數據並呈現給用戶。
Controller（控制器）：負責接收使用者輸入，呼叫模型處理，並選擇視圖進行展示。它是模型和視圖之間的橋樑。
這種分離使得各個部分可以獨立開發、測試和維護，提高了程式碼的可重複使用性和可擴充性。
MVC的典型互動流程
使用者透過視圖（如點擊按鈕）觸發請求。
控制器接收請求，解析參數，並呼叫對應的模型方法。
模型執行業務邏輯（如查詢資料庫、計算）。
模型將結果傳回控制器。
控制器根據結果選擇合適的視圖，並將資料傳遞給視圖。
視圖渲染並展示給使用者。
模型是應用程式的業務實體和行為。它通常包含：
資料屬性：如使用者的姓名、年齡。
業務規則：如「年齡必須大於18歲」。
資料存取方法：如「從資料庫取得使用者清單」。
狀態變更通知：在觀察者模式中，模型變更時通知視圖更新。
模型不依賴視圖和控制器，因此可以獨立測試。例如，一個User模型可以用單元測試驗證其年齡校驗邏輯，無需啟動Web伺服器。
視圖是使用者介面的呈現。它從模型獲取數據，但不應該修改數據。視圖只負責展示和接收使用者互動事件（如點擊、輸入），然後將事件傳遞給控制器。
在網路開發中，檢視通常是HTML範本；在行動端，可能是XML佈局檔案；在桌面應用，可能是窗體控制項。
控制器是「交通警察」。它：
解析使用者請求（如URL路由、表單提交）。
決定調用哪個模型。
決定渲染哪個視圖，並傳遞所需資料。
控制器應該保持“瘦”，即不包含業務邏輯，只負責調度。複雜的業務邏輯應放在模型中。
關注點分離：各層職責清晰，降低耦合。
可維護性：修改介面不影響業務邏輯，更換資料庫不影響介面。
可測試性：模型可以獨立於UI進行單元測試。
平行開發：前端和後端可以同時進行，只要定義好介面。
複雜性增加：對於簡單應用，MVC可能過度設計。
學習曲線：初學者難以理解三層之間的交互作用。
檔案數量多：需要為每個功能建立Model、View、Controller檔案。
控制器可能變得臃腫：如果不注意，所有業務邏輯都湧入Controller，變成「胖控制器」。
隨著應用複雜度增加，MVC衍生出多種變體：
MVP（Model-View-Presenter）：Presenter取代Controller，視圖完全被動，Presenter負責更新視圖。
MVVM（Model-View-ViewModel）：ViewModel暴露資料屬性與指令，視圖透過資料綁定自動更新。這是WPF、Vue.js、React等前端框架的核心模式。
HMVC（Hierarchical MVC）：允許MVC嵌套，解決模組化問題。
儘管這些模式名稱不同，但核心思想仍然是分離關注點。理解MVC是學習這些進階模式的基礎。
繪製MVC相關的圖表可以幫助團隊理解系統設計、檢查問題、撰寫技術文件。以下是幾種常見的MVC圖表類型及其繪製方法。

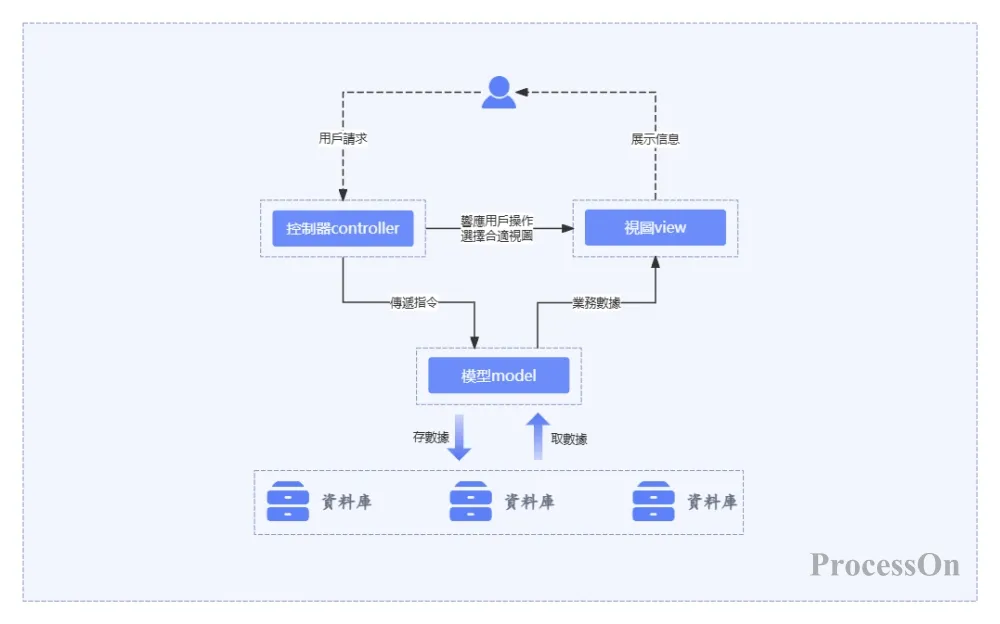

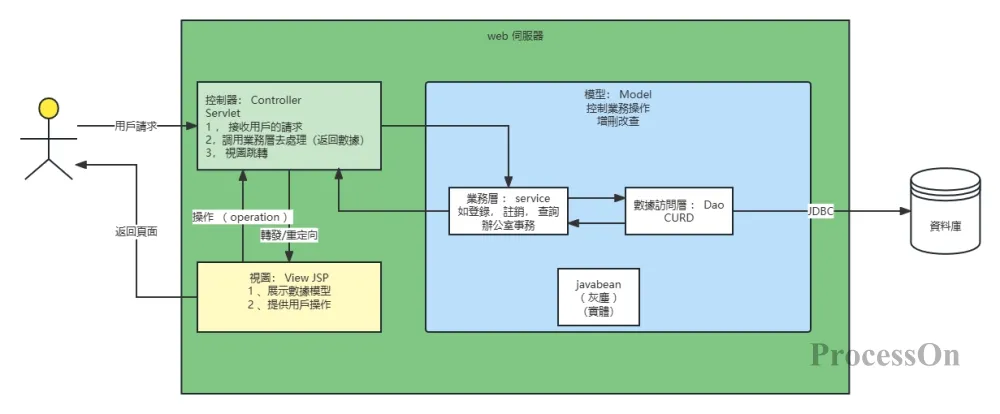

使用方塊+箭頭表示Model、View、Controller三個模組及其關係。可以加上外部實體（使用者、資料庫）。

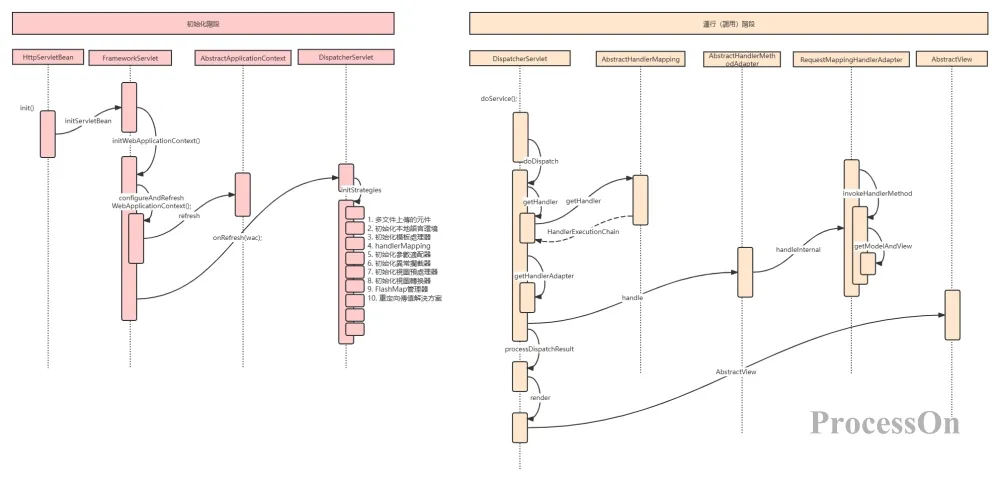

時序圖是展現MVC互動流程的最佳方式。以下時序圖完整呈現了Spring MVC 從啟動到處理請求的主要類別協作順序，是理解DispatcherServlet 工作原理的經典圖示。

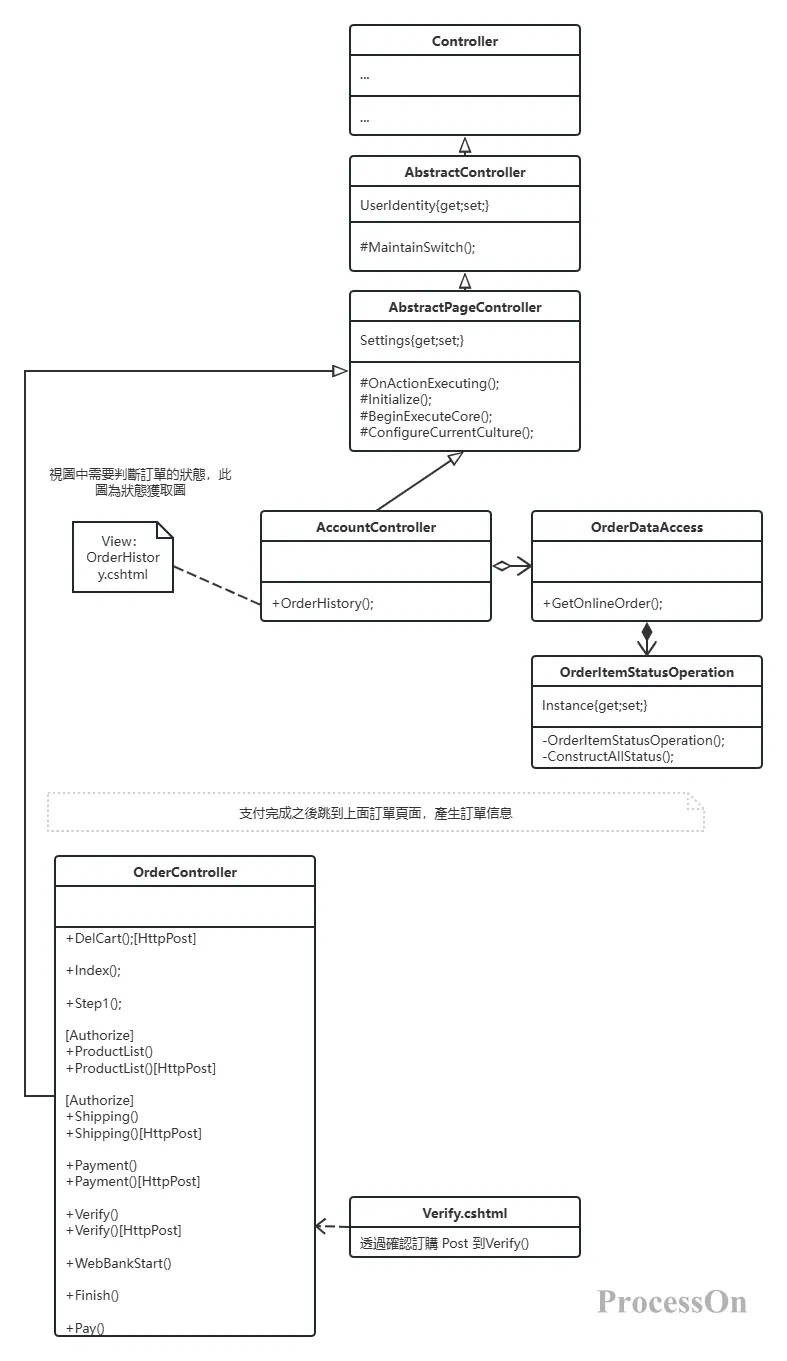

類別圖可以顯示MVC各層的類別結構和關係。

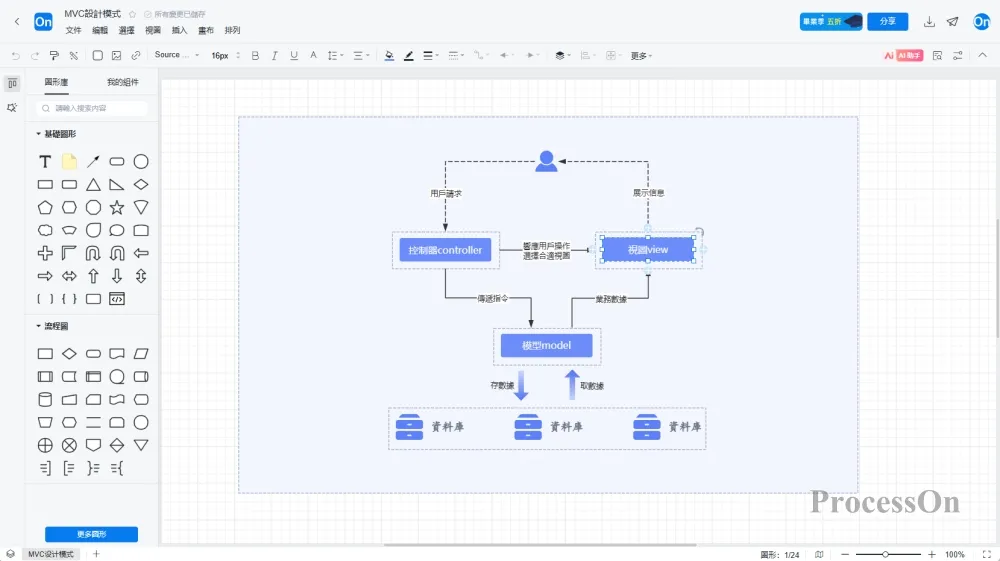

1. 登入ProcessOn ，進入個人檔案頁，選擇新建流程圖，點選圖形庫左下【更多圖形】選取你需要的圖形類別，例如流程圖、UML圖。
2. 拖曳左側圖形庫中的圖形元素到畫布，雙擊圖形可以添加文字內容，並用連接線連接不同表圖形達他們之間的關係。
對各圖形的位置進行佈局，可以使用分佈對齊功能快速調整圖形位置。搭好MVC架構圖框架後，選取圖形組件，頂部工具列可以設定不同的顏色來進行區分。每次修改自動儲存，隨時回溯歷史，方便追蹤架構演進。
3. 繪製完成後可以將文件下載為PNG、PDF、SVG等格式，也可以將文件合作或分享給同事或客戶線上瀏覽編輯。
MVC從1970年代誕生至今，仍保持著旺盛的生命力。它的核心思想——分離關注點——已經成為現代軟體工程的基石。無論你使用哪種程式語言或框架，理解MVC都能幫助你寫出更清晰、更可維護的程式碼。
而圖表工具則是把MVC思想視覺化的利器。一張好的MVC架構圖，可以讓新成員在10分鐘內理解系統的整體結構，讓架構審查更有效率。現在，就開啟ProcessOn，試著畫一張你正在使用的Web框架的MVC互動時序圖吧。你可能會發現，原本模糊的概念突然變得清晰。
