技術アーキテクチャ図は、企業の技術チームにとって不可欠なツールとなっています。システム設計を視覚的に表現するだけでなく、チーム間のコラボレーション、技術的な意思決定、そしてビジネスコミュニケーションの中核を成すツールでもあります。マイクロサービス、クラウドネイティブ技術、あるいは従来のモノリシックアプリケーションなど、どのようなシステムであっても、明確な技術アーキテクチャ図があれば、CEOから現場の開発者まで、誰もがシステムの構造、コンポーネント間の連携、そしてデータの流れを理解することができます。
この記事では、技術アーキテクチャ図について詳細に解説します。技術アーキテクチャ図とは何か、一般的なアーキテクチャ図の種類、図を描くための主要要素、標準的な手順などについて説明し、このツールを完全に使いこなせるようサポートします。
技術アーキテクチャ図は、ソフトウェアシステムの全体構造、コンポーネントの分割、相互作用関係、展開方法、および技術選択を記述する視覚的なモデルです。プログラマーだけでなく、プロダクトマネージャー、テスター、運用エンジニア、さらには技術的なバックグラウンドを持たないステークホルダーも活用できます。アーキテクチャ図を通して、チームは以下のことが可能になります。
共通理解の徹底：システムの範囲と境界について、全員が一貫した理解を持つようにする。
リスクの特定：単一障害点、パフォーマンスのボトルネック、セキュリティ脆弱性を事前に特定する。
開発指針：モジュール分割およびインターフェース定義の基礎となる。
操作とメンテナンスが容易：導入、監視、拡張はすべて体系的かつフォローアップされた手順で行われます。
視点によって、技術アーキテクチャ図は一般的に4つのカテゴリに分類されます。
重点分野：高レベルのシステムコンポーネントと、それらと外部システムとの関係。
含まれる要素：ビジネスシステム、サードパーティサービス、データベース、メッセージキュー、ゲートウェイなど。
適用可能なシナリオ：「eコマースシステムには、ユーザーインターフェース、マーチャントインターフェース、バックエンド管理、決済ゲートウェイ、および物流インターフェースが含まれます。」など、非技術系の担当者に全体的なソリューションを説明する。

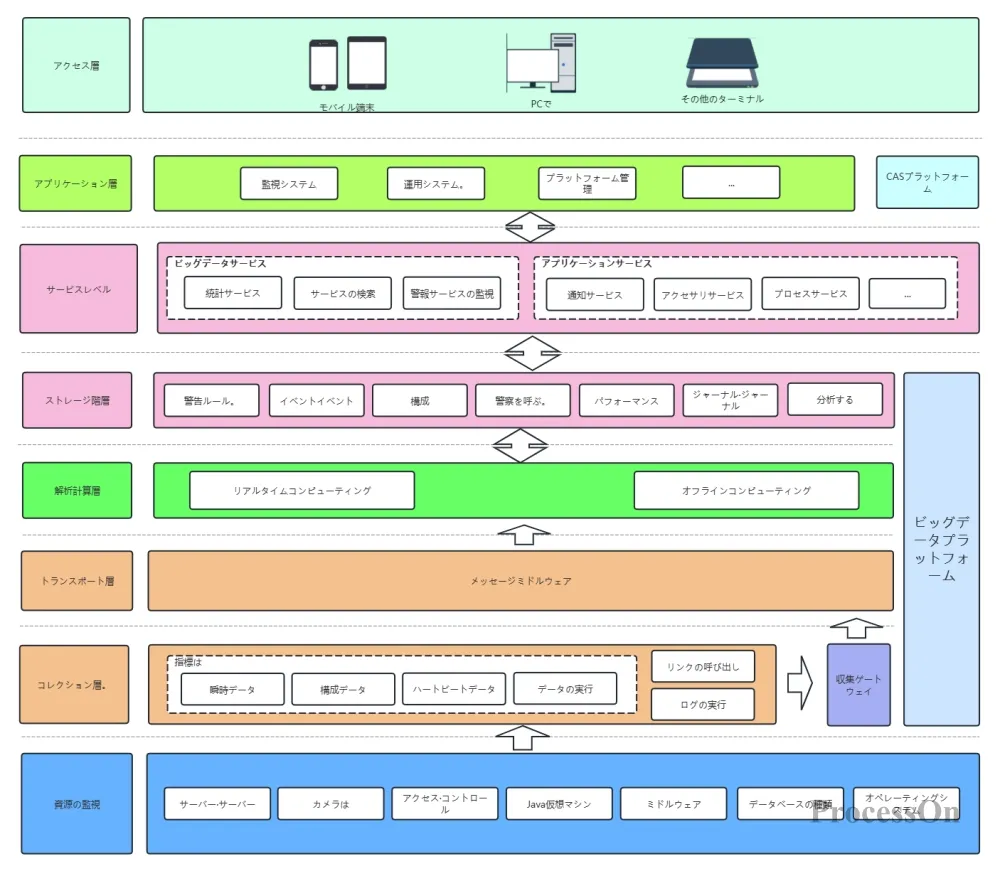

主な考慮事項：アプリケーション内部のモジュール分割、責任範囲、および依存関係。
一般的なアーキテクチャ：階層型アーキテクチャ（プレゼンテーション層、ビジネス層、データ層）、ヘキサゴナルアーキテクチャ、マイクロサービス呼び出しチェーン。
適用可能なシナリオ：「注文サービスはユーザーサービスと在庫サービスに依存する」など、モジュール設計において開発チームを導く。

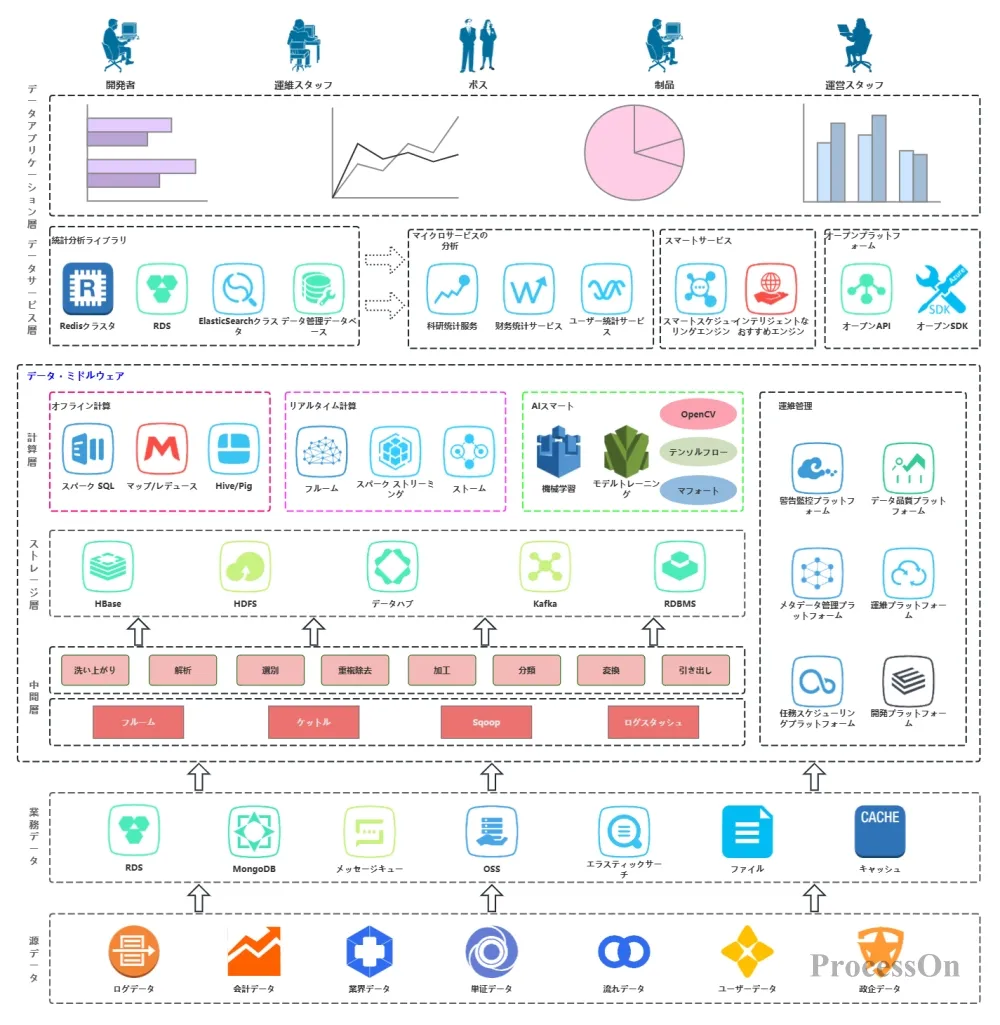

主な重点分野：データモデル、ストレージソリューション、データフロー。
含まれる要素：データベーステーブル、データレイク、ETLプロセス、メッセージパイプライン。
適用可能なシナリオ：データウェアハウス構築、ビッグデータプラットフォーム設計、データガバナンス。
主な検討事項：物理リソースまたはクラウドリソースの分散、ネットワークトポロジー、高可用性設計。
対象：サーバー、ロードバランサー、CDN、コンテナオーケストレーションノード。
適用シナリオ：運用計画、キャパシティ評価、災害復旧ソリューション。
実際には、アーキテクチャ図は複数の視点を組み合わせることができます。例えば、C4モデル（コンテキスト、コンテナ、コンポーネント、コード）は、マクロからミクロまでの階層的なビューを提供します。
アーキテクチャ図の種類に関わらず、以下の4つの主要要素から切り離すことはできません。
コンポーネント：マイクロサービス、データベース、メッセージキューなど、独立してデプロイ可能な特定の機能を持つ単位。図では通常、長方形で表される。
インターフェース：コンポーネントが外部に提供するAPI、プロトコル、またはイベント。ラベル（RESTful、gRPC、Kafkaトピックなど）が付いた行で表されます。
データフロー：コンポーネント間の情報伝達の経路と方向を矢印で表したもので、データ形式（JSON、ProtoBuf）を含むことができます。
依存関係：コンポーネント間の呼び出し、関連付け、または継承関係。これらを区別するために、さまざまな接続スタイルが使用されます（同期接続と非同期接続、強い依存関係と弱い依存関係）。
さらに、以下の内容も含まれる場合があります。
境界：ネットワークセキュリティゾーン、ビジネスドメインの境界コンテキストなど。
外部ロール：ユーザー、管理者、サードパーティシステムなど。
技術スタックのラベル：例えば「Java 17 + Spring Boot」や「PostgreSQL 14」など。
以下は再利用可能な標準プロセスです。
CTO向け？ビジネス価値と技術的な意思決定を強調しましょう。開発チーム向け？モジュールの責任とインターフェース仕様を強調しましょう。運用担当者向け？デプロイメントトポロジーと監視アラートに焦点を当てましょう。グラフの粒度は対象ユーザーによって異なります。
これには、業務要件文書、既存システム一覧、インターフェースプロトコル、展開環境などが含まれます。アーキテクチャワークショップを開催し、関係者がホワイトボード上でコンポーネント間の関係性について理解を深めることができます。
ProcessOnというオンライン図作成ツールをお勧めします。アーキテクチャ図、フローチャート、UML図、マインドマップの作成に対応しています。インストール不要で、豊富なテンプレートが用意されており、複数ユーザー間でのリアルタイムコラボレーションも可能です。
まず、主要な構成要素とそれらの間の接続を描きます。データの流れは左から右、または上から下へと流れるように注意してください。交差する線が多すぎないように注意しましょう。
各コンポーネントに明確で分かりやすい名前を付け、主要なインターフェースにはプロトコル（HTTP/WebSocket/AMQP）のラベルを付け、本番環境とテスト環境を（色や破線枠を使って）区別し、図解を用いて線種や色の意味を説明する。
設計者、開発リーダー、運用エンジニアを招いてプロジェクトをレビューしてもらいましょう。よくあるフィードバックとしては、コンポーネントの欠落、矢印の方向の誤り、不適切なレイヤー構造などが挙げられます。フィードバックに基づいて、少なくとも2～3回の修正を行いましょう。
最終的なアーキテクチャ図をドキュメントセンターに埋め込んでください。アーキテクチャに重大な変更（新しいサービスの追加やデータベースの分割など）が生じた場合は、アーキテクチャ図をそれに応じて更新する必要があります。
アーキテクチャ図の読みやすさを最優先する：アーキテクチャ図の目的は情報を伝えることであるため、読みやすさは非常に重要です。アーキテクチャ図を作成する際は、適切なレイアウトに注意し、要素が密集しすぎないようにしましょう。ラベルや注釈は簡潔かつ明確にし、専門用語は避けましょう。また、図の要素に一貫性を持たせることで、読者が異なる種類のコンポーネントを素早く識別できるようにしましょう。
標準的なシンボルを使用してください。例えば、クラウドベンダーのアイコン（AWS、Azure、Alibaba Cloud）には対応するベクターグラフィックがあり、ProcessOnには大規模なアイコンライブラリが組み込まれています。
統一された命名規則：コンポーネント名は、「名詞 + タイプ」の形式に従う必要があります。例えば、「注文サービス」や「ユーザーデータベース」などです。
非機能要件にはラベルを付けます。例えば、「99.99%の可用性が必要」や「応答時間100ms未満」などをコンポーネントのすぐ横に書き込むことができます。
アーキテクチャ図の保守メカニズムを確立する：システムが進化するにつれて、アーキテクチャ図の価値を維持するためには、タイムリーな更新が必要です。チームは、すべてのシステム変更がアーキテクチャ図に速やかに反映されるよう、明確なアーキテクチャ図更新プロセスを確立する必要があります。同時に、アーキテクチャ図のバージョン管理メカニズムを確立し、その進化を記録して、チームが過去のバージョンを簡単に確認できるようにする必要があります。
技術者であろうと非技術者であろうと、技術アーキテクチャ図の知識を習得することは、システム設計の理解を深め、コミュニケーション効率を向上させるのに役立ちます。この記事は、読者が技術アーキテクチャ図をより深く理解し、業務に柔軟に活用できるようになることを目的としています。
