技術架構圖已成為目前企業技術團隊不可或缺的工具。它不僅是系統設計的視覺化表達，更是團隊協作、技術決策和業務溝通的核心載體。無論是微服務、雲端原生，或是傳統的單體應用，一張清晰的技術架構圖能夠幫助所有人——從CEO到第一線開發——理解系統是如何組成的、元件之間如何協作、資料如何流轉。
本文將從什麼是技術架構圖，常見的架構圖類型，繪製核心要素，標準步驟等維度深入解說技術架構圖，幫助你全面掌握這項工具。
技術架構圖是描述軟體系統整體結構、元件劃分、互動關係、部署方式、技術選型的視覺化模型。它不僅僅是給程式設計師看的，產品經理、測試人員、維運工程師甚至非技術背景的stakeholders 都能從中獲益。透過架構圖，團隊可以：
統一認知：確保所有人對系統範圍邊界有一致的理解。
識別風險：提前發現單點故障、效能瓶頸、安全漏洞。
指導開發：作為模組劃分、介面定義的依據。
方便運維：部署、監控、擴容有章可循。
根據關注視角的不同，技術架構圖通常分為四大類。
關注點：高層次系統組成及與外部系統的關係。
包含元素：業務系統、第三方服務、資料庫、訊息佇列、網關等。
適用情境：向非技術人員展示整體解決方案，如「電商系統包括使用者端、商家端、後台管理、支付網關、物流介面」。

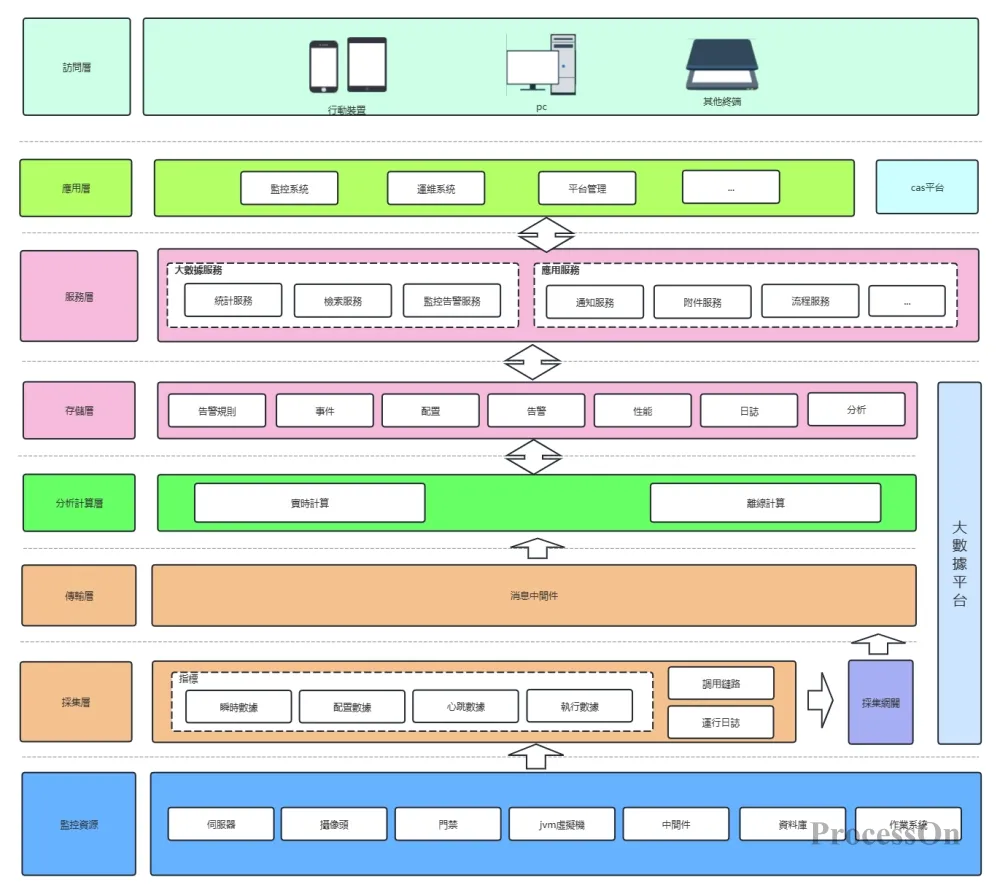

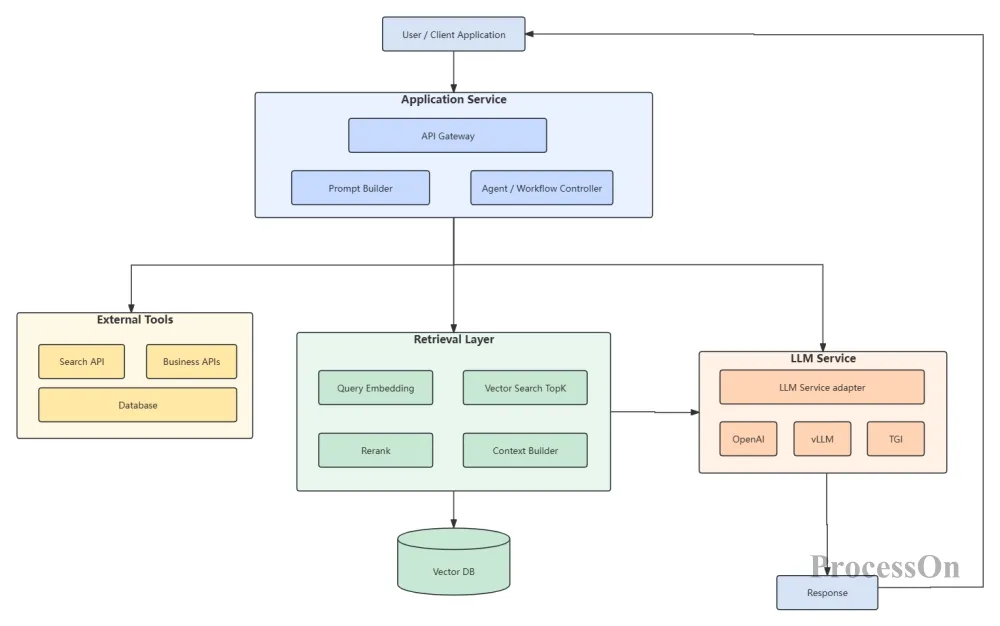

關注點：應用程式內部模組劃分、職責邊界、依賴關係。
常見形式：分層架構（展現層、業務層、資料層）、六角形架構、微服務呼叫鏈。
適用情境：指導開發團隊進行模組設計，例如「訂單服務依賴使用者服務和庫存服務」。

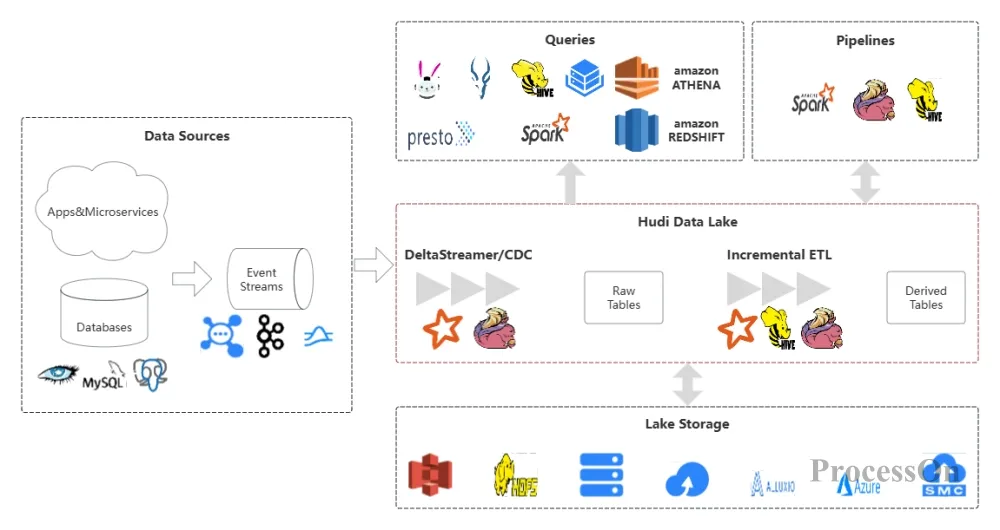

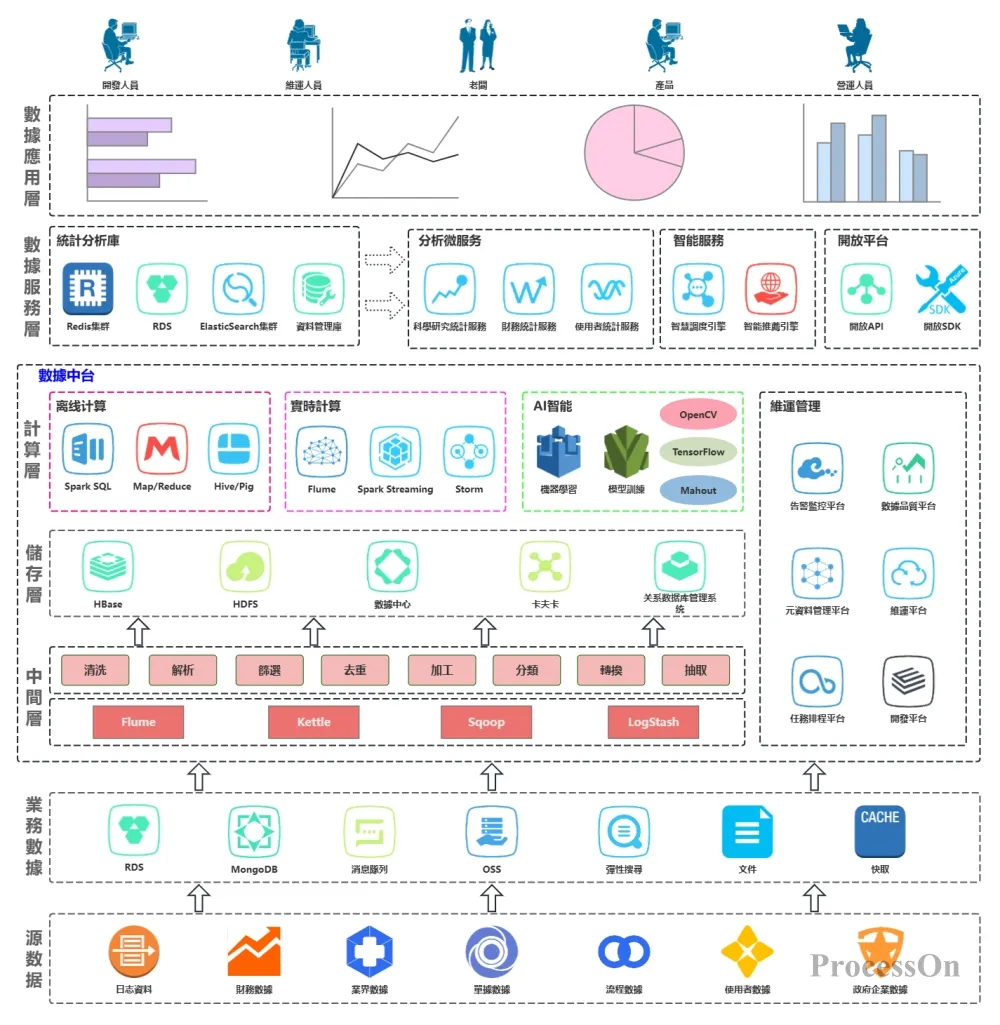

關注點：資料模型、儲存方案、資料流向。
包含元素：資料庫表、資料湖、ETL流程、訊息管道。
適用場景：資料倉儲建置、大數據平台設計、資料治理。

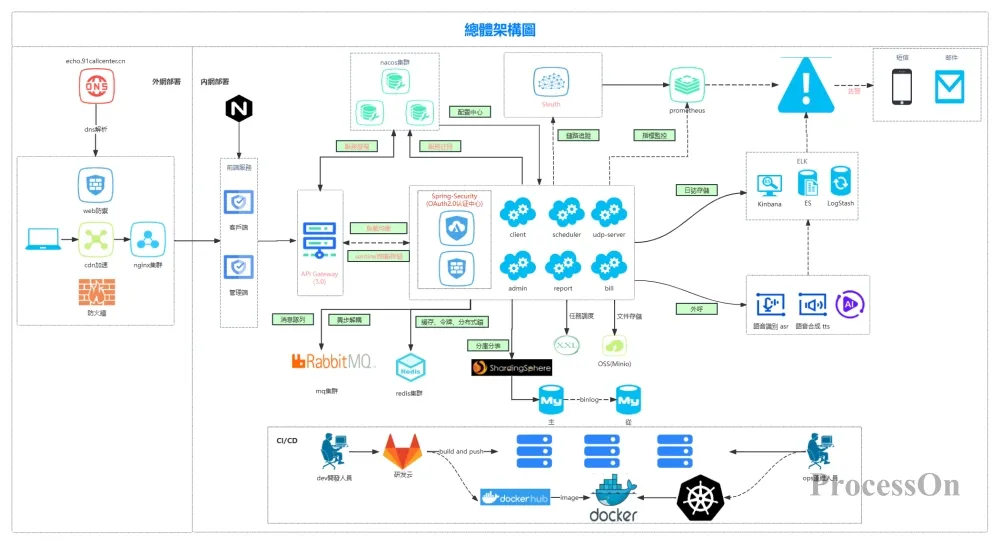

關注點：實體或雲端資源分佈、網路拓撲、高可用設計。
包含元素：伺服器、負載平衡、CDN、容器編排節點。
適用場景：維運規劃、容量評估、災備方案。
在實際工作中，一張架構圖可以混合多種視角，例如C4 模型（Context, Container, Component, Code）就提供了從宏觀到微觀的層次化視圖。
無論哪一種類型的架構圖，都離不開以下四個核心要素：
元件（Component）：具有一定功能且可獨立部署的單元，如微服務、資料庫、訊息佇列。在圖中通常以矩形表示。
介面（Interface）：元件對外提供的API、協定或事件。以連線加上標註（RESTful、gRPC、Kafka Topic）表示。
資料流（Data Flow）：資訊在元件之間傳遞的路徑和方向，以箭頭表示，並可附加資料格式（JSON、ProtoBuf）。
依賴關係（Dependency）：元件之間的呼叫、關聯或繼承關係。用不同樣式連線區分（同步vs 非同步，強烈依賴vs 弱依賴）。
此外，也可能包含：
邊界（Boundary）：如網路安全區、業務域限界上下文。
外部角色：如使用者、管理者、第三方系統。
技術堆疊標註：如「Java 17+Spring Boot」「PostgreSQL 14」。
以下是一個可重複使用的標準流程。
給CTO看？要突顯業務價值和技術決策。給開發團隊？要強調模組職責和介面規範。給維運看？專注於部署拓樸和監控告警。不同的受眾決定了圖的資訊粒度。
包括：業務需求文件、現有系統清單、介面協定、部署環境等。可以組織一次架構工作坊，讓相關方在白板上畫出自己理解的組件關係。
建議使用ProcessOn——線上圖表工具，支援繪製架構圖、流程圖、UML圖、心智圖的那個圖標，無需安裝，模板豐富，支援多人即時協作。
先畫出主要組件和它們之間的連結。遵循從左到右或從上到下的資料流向原則。避免過多的交叉連線。
為每個元件添加清晰易懂的名稱，為關鍵介面標註協定（HTTP/WebSocket/AMQP） ，區分生產環境與測試環境（可用顏色或虛線框） ，使用圖例解釋線條樣式和顏色意義。
邀請架構師、開發負責人、維運工程師一起評審。常見的回饋包括：遺漏組件、箭頭方向錯誤、分層不合理。根據回饋至少修改2-3輪。
將最終版架構圖嵌入文件中心。每當架構發生重大變更（如新增服務、分割資料庫），就必須同步更新架構圖。
要注重架構圖的可讀性：架構圖的目的是傳達訊息，因此可讀性是至關重要的。在繪製架構圖時，要注意合理佈局，避免元素過於擁擠；使用簡潔明了的標籤和註釋，避免使用過於專業的術語；保持圖形元素的一致性，讓讀者能夠快速識別不同類型的組件。
使用標準符號：例如雲端廠商圖示（AWS、Azure、阿里雲）有對應的向量素材，ProcessOn 內建了大量圖示庫。
統一命名規範：組件名稱採用“名詞+類型”，如“訂單服務”“用戶資料庫”。
標註非功能性需求：例如「要求99.99%可用性」「回應時間<100ms」可以直接寫在元件旁。
建立架構圖的維護機制：隨著系統的演進，架構圖需要及時更新才能維持其價值。團隊應該制定明確的架構圖更新流程，確保每次系統變更都能及時反映在架構圖中。同時，要建立架構圖的版本管理機制，記錄架構圖的演進歷程，方便團隊回溯歷史版本。
無論是技術人員或非技術人員，掌握技術架構圖的相關知識有助於更好地理解系統設計，提升溝通效率。希望本文的分析能幫助讀者深入理解技術架構圖，並在實際工作中靈活運用。
