在數位轉型的浪潮中，業務流程建模（BPM）已成為企業優化效率、降低溝通成本的核心工具，而BPMN （Business Process Model and Notation）作為全球通用的流程建模標準，憑藉其直觀的符號體系和嚴謹的邏輯表達能力，成為業務分析師、產品經理和IT團隊的「通用語言」。然而，許多初學者在面對BPMN時，常因符號混淆、邏輯不清晰或工具使用不熟練而望而卻步。本文將帶你從零掌握BPMN：從基礎符號的分類與用法，到實際流程圖的繪製技巧，再到常見誤區與優化建議，結合案例與工具實操，助你快速上手並輸出專業級的業務流程圖，讓複雜流程「一目了然」。
BPMN（Business Process Model and Notation）是一種標準化的圖形化語言，用於描述企業或組織內的業務流程。它由物件管理組織（OMG）制定，旨在統一業務人員、流程分析師和開發人員對流程的理解，實現「業務-IT」語言的無縫銜接。

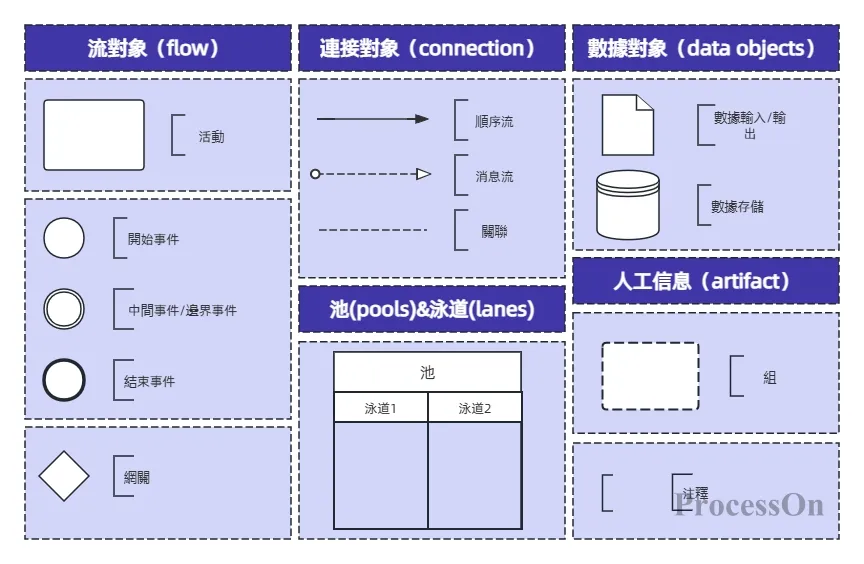

（1）事件（Events）：表示流程中發生的事情，以圓圈表示。
開始事件（空心圓）：流程起點。
結束事件（實心圓）：流程終點。
中間事件（雙圓圈）：如定時事件、訊息事件（觸發後續動作）。
（2）活動（Activities）：表示需要執行的任務，以圓角矩形表示。
任務（Task）：原子級操作（如「發送郵件」）。
子流程（Sub-Process）：嵌套的複雜流程（可展開/折疊）。
呼叫活動（Call Activity）：引用其他流程範本。
（3）網關（Gateways）：控制流程分支，以菱形表示。
排他網關（Exclusive Gateway）：二選一（如「是否會員？」→ 是/否分支）。
並行網關（Parallel Gateway）：同時觸發多條路徑（如「支付」和「出貨」並行）。
包容網關（Inclusive Gateway）：符合條件的多分支（如「選擇快遞方式：標準/加急」）。
（1）順序流（Sequence Flow）：用實線箭頭連接流對象，表示執行順序。
（2）訊息流（Message Flow）：用虛線箭頭連接不同流程池（Pool），表示跨系統/部門通訊。
（3）關聯（Association）：以虛線連接活動與資料對象，表示資料引用。
（1）池（Pool）：表示一個獨立的流程參與者（如部門、系統）。
（2）道（Lane）：池內的細分角色（如池「客服部」內的「售前組」「售後組」）。
（1）資料輸入/輸出：以折疊矩形表示，定義活動所需或產生的資料。
（2）資料儲存（Data Store）：用兩端開口的圓柱表示持久化儲存（如資料庫）。
（1）文字註解（Text Annotation）：以折角矩形新增說明文字。
（2）組（Group）：以虛線框邏輯分組相關元素（不影響執行順序）。
1. 登入ProcessOn後，進入個人檔案頁，點選「新建檔案」→選擇「流程圖」。然後在更多圖形中加入BPMN到圖形庫，如果需要繪製泳池泳道，也可以將泳池/泳道圖表類型新增至圖形庫。

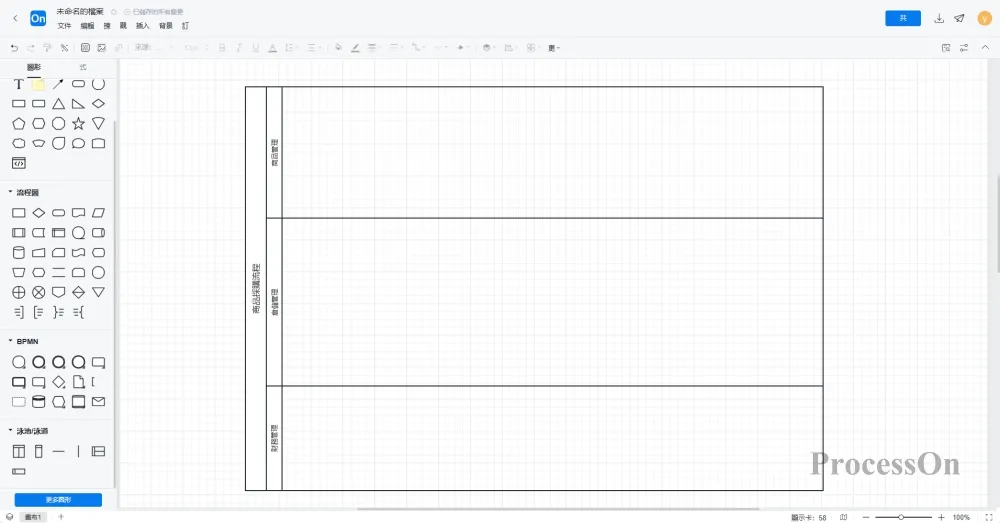

2. 建立流程池與泳道，並在池內劃分角色。

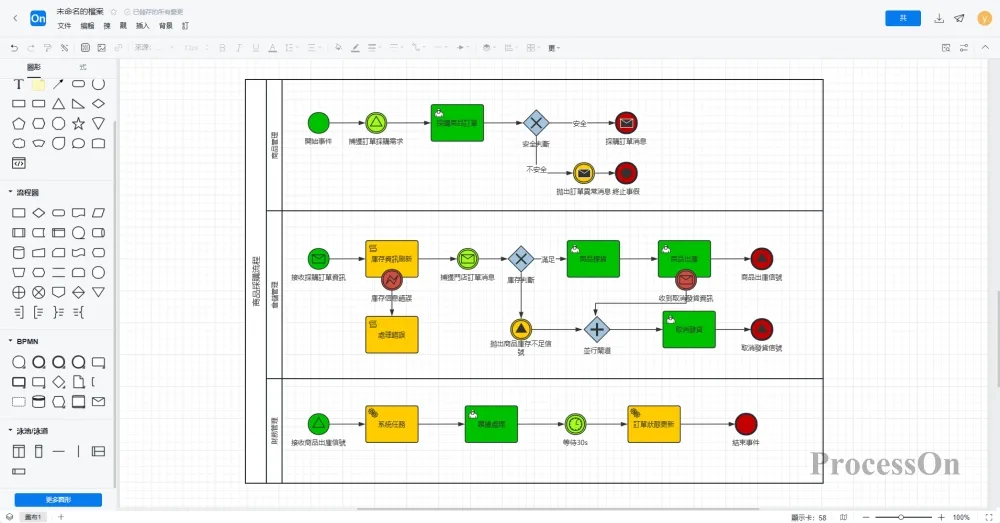

3. 定義開始事件與結束事件，新增活動（Tasks）與子流程，並設計分支邏輯，以實線箭頭連接流物件（事件、活動、閘道），表示執行順序。

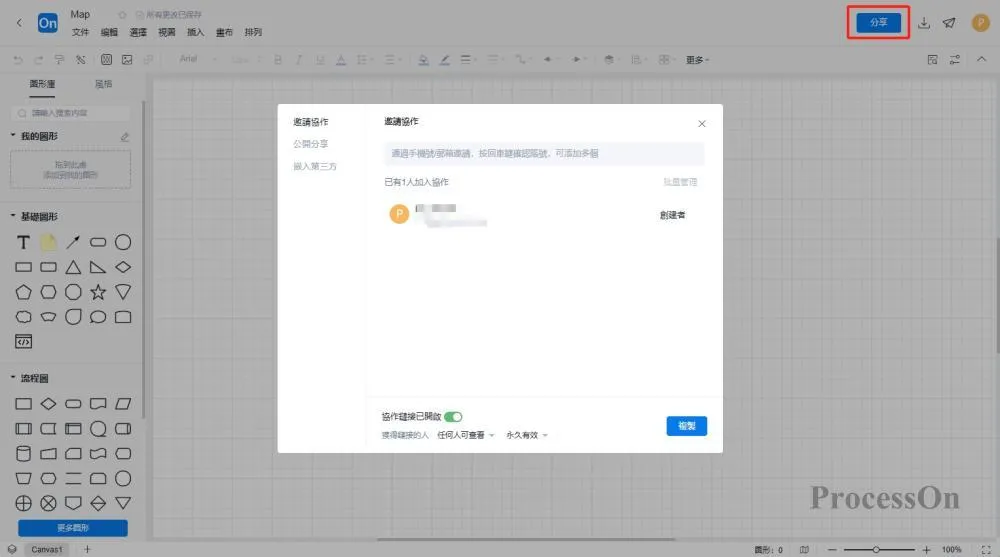

4. 完成繪製後，匯出為圖片或PDF格式，可以插入到企業文件中與團隊成員共用。也可以直接將電路圖分享協作給同事或客戶，以便團隊成員在線上查看或編輯。
主流程圖：僅保留核心路徑（如「下單→付款→出貨」），用子流程（Sub-Process）或呼叫活動（Call Activity）隱藏複雜細節。
子流程圖：僅保留核心路徑（如「下單→付款→出貨」），用子流程（Sub-Process）或呼叫活動（Call Activity）隱藏複雜細節。
避免交叉線，可以調整元素位置或設定交叉點處顯示跨線。
用不同顏色區分角色（如藍色=客戶，綠色=系統）。
為關鍵活動添加標籤（如“高優先級”“自動化觸發”）。
過度複雜：一個網關分支不超過5條路徑。
模糊閘道：明確標註網關類型，避免網關類型模糊，導致分支邏輯歧義。
遺漏異常：新增中間事件處理逾時或錯誤（如「支付失敗」分支）。
從開始到結束走一遍流程，確保無死循環或遺漏節點。
ProcessOn模板社群內包含豐富的BPMN範本可供參考，同時支援複製使用，提高繪圖效率。以下是部分模板分享。
繪製BPMN圖的核心是結構化思考：先定義邊界，再拆解步驟，最後用符號表達邏輯。現在，打開ProcessOn ，按照本文的步驟嘗試繪製第一個BPMN圖！
