デジタルトランスフォーメーションの波の中で、ビジネスプロセスモデリング（BPM）は、企業にとって効率を最適化し、コミュニケーションコストを削減するための中核ツールとなっています。直感的なシンボル体系と厳密な論理表現を備えたBPMN（ビジネスプロセスモデル表記法）は、世界的に認められたプロセスモデリング標準であり、ビジネスアナリスト、プロダクトマネージャー、ITチームの共通言語となっています。しかし、多くの初心者は、記号の難解さ、ロジックの不明確さ、ツールの使い方の習熟度不足などから、BPMNに抵抗を感じています。この記事では、基本シンボルの分類と使用法から、実用的なフローチャート作成テクニック、よくある落とし穴、最適化の提案まで、BPMNの基礎を解説します。ケーススタディと実用的なツールの実装を組み合わせることで、BPMNをすぐに使い始め、プロレベルのビジネスプロセスダイアグラムを作成し、複雑なプロセスを明瞭に理解するのに役立ちます。
BPMN（ビジネスプロセスモデル表記法）は、企業や組織内のビジネスプロセスを記述するために使用される標準化されたグラフィカル言語です。オブジェクト管理グループ（OMG）によって開発され、ビジネス担当者、プロセスアナリスト、開発者の間でプロセスに関する理解を統一し、ビジネス言語とIT言語のシームレスな統合を実現することを目的としています。

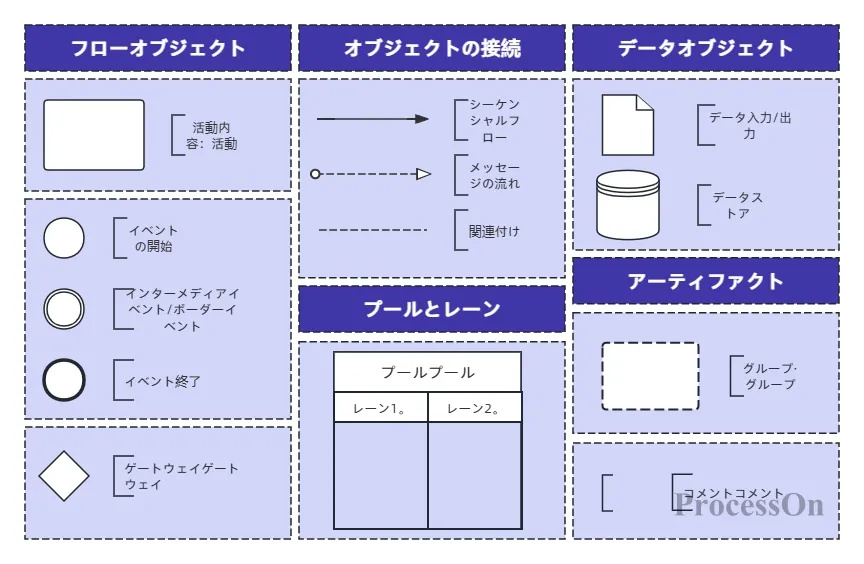

(1) イベント: プロセスの中で何が起こるかを円で表します。
開始イベント (白抜きの円): プロセスの開始点。
終了イベント (実線の円): プロセスの終了ポイント。
中間イベント (二重円): 時間指定イベントやメッセージ イベント (後続のアクションをトリガー) など。
(2) アクティビティ: 実行する必要のあるタスクを示し、角丸四角形で表されます。
タスク: アトミック操作 (「電子メールの送信」など)。
サブプロセス: ネストされた複雑なプロセス (展開可能/折りたたみ可能)。
呼び出しアクティビティ: 他のプロセス テンプレートを参照します。
(3) ゲートウェイ: ダイヤモンドで表される制御フローの分岐。
排他ゲートウェイ: バイナリ選択 (例: 「会員ですか?」 → はい/いいえブランチ)。
並列ゲートウェイ: 複数のパス (例: 「支払い」と「配送」を並列で) を同時にトリガーします。
包括的ゲートウェイ: 条件を満たす複数のブランチ (「速達配送方法を選択: 標準/迅速」など)。
(1) シーケンスフロー：フローオブジェクトは実線の矢印で接続され、実行順序を示します。
（2）メッセージフロー：点線矢印を使用して異なるプロセスプールを接続し、システム間/部門間の通信を示します。
（3）関連：点線を使用してアクティビティとデータオブジェクトを接続し、データ参照を示す。
（１）プール：独立したプロセスの参加者（部門やシステムなど）を表します。
（２）レーン：プール内の細分化された役割（例：プールの「カスタマーサービス部門」内の「プリセールスチーム」と「アフターセールスチーム」）。
（1）データ入出力：折り畳まれた四角形で表され、アクティビティに必要なデータや生成されるデータを定義します。
（2）データストア：両端が開いた円筒は永続的なストレージ（データベースなど）を表します。
（1）テキスト注釈：角を折った四角形を使用して説明テキストを追加します。
（2）グループ化：点線のボックスを使用して、関連する要素を論理的にグループ化します（実行順序に影響を与えません）。
1. ProcessOnにログイン後、個人ファイルページに移動し、「新規ファイル」をクリックして「プロセスチャート」を選択します。次に、「その他の図」でBPMNをダイアグラムライブラリに追加します。プールやスイムレーンを描画する必要がある場合は、プール/スイムレーン図タイプをダイアグラムライブラリに追加することもできます。

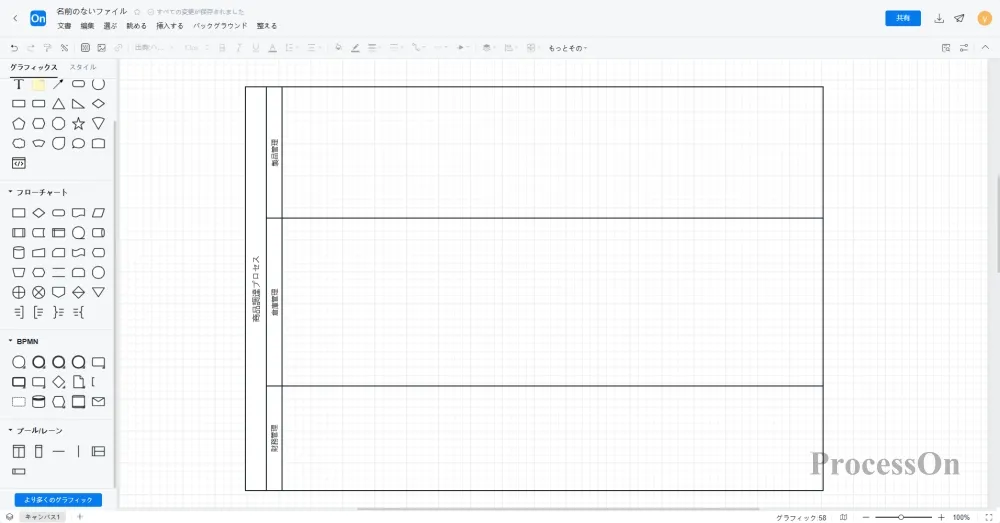

2. プロセス プールとスイムレーンを作成し、プール内の役割を分割します。

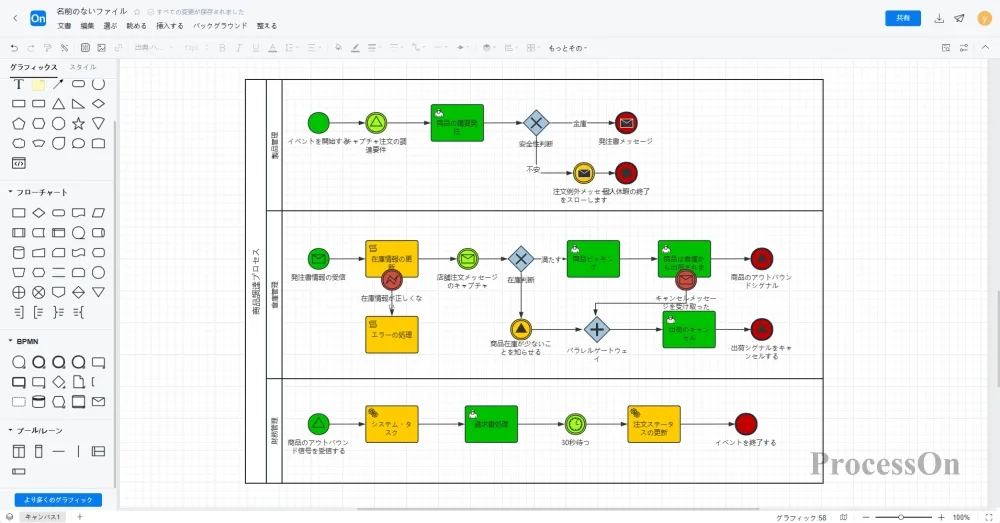

3. 開始イベントと終了イベントを定義し、アクティビティ（タスク）とサブプロセスを追加し、分岐ロジックを設計します。フローオブジェクト（イベント、アクティビティ、ゲートウェイ）を実線矢印で接続し、実行順序を示します。

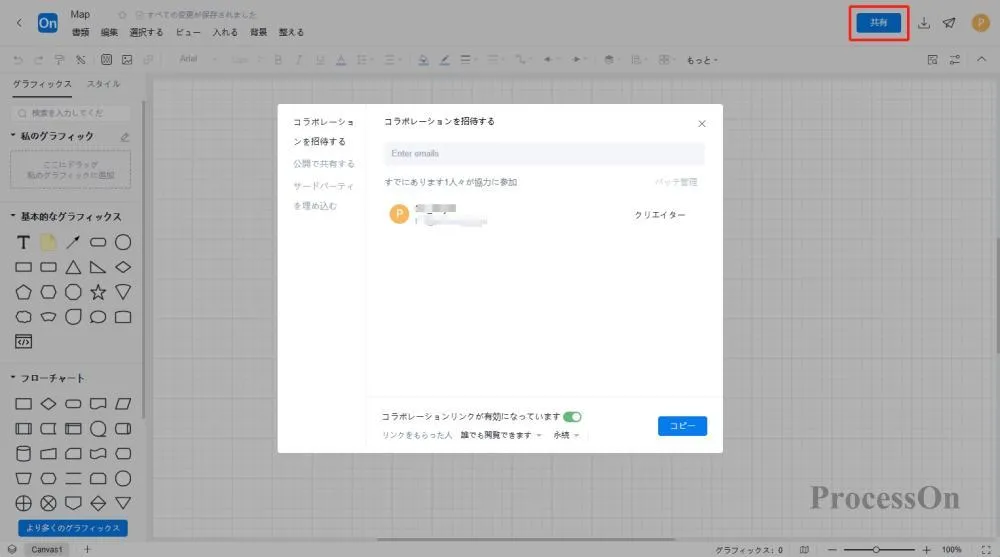

4. 描画が完了したら、画像またはPDFとしてエクスポートし、社内文書に挿入したり、チームメンバーと共有したりできます。また、回路図を同僚や顧客と直接共有し、オンラインで閲覧・編集することも可能です。
メインプロセス図: コアパス (「注文 → 支払い → 配送」など) のみを保持し、サブプロセスまたは呼び出しアクティビティを使用して複雑な詳細を非表示にします。
サブプロセス図: コアパス (「注文 → 支払い → 配送」など) のみを保持し、サブプロセスまたは呼び出しアクティビティを使用して複雑な詳細を非表示にします。
交差線を回避するには、要素の位置を調整するか、交差点に交差線が表示されるように設定することができます。
役割を区別するために異なる色を使用します (例: 青 = 顧客、緑 = システム)。
主要なアクティビティにラベルを追加します (例: 「高優先度」、「自動化がトリガーされました」)。
過度に複雑: ゲートウェイ ブランチには 5 つ以下のパスしかありません。
ファジー ゲートウェイ: ゲートウェイ タイプの曖昧さや、その結果生じる分岐ロジックの曖昧さを回避するために、ゲートウェイ タイプを明確にマークします。
例外が不足しています: タイムアウトまたはエラー (「支払い失敗」ブランチなど) を処理するための中間イベントを追加します。
プロセスを最初から最後まで実行して、デッドループや欠落したノードがないことを確認します。
ProcessOnテンプレートコミュニティには、豊富なBPMNテンプレートが用意されており、コピーして描画効率を向上させることができます。以下に、共有されているテンプレートをいくつかご紹介します。
BPMN図を描く上での核心は、構造化された思考です。まず境界を定義し、次にステップを分解し、最後にシンボルを使ってロジックを表現します。さあ、 ProcessOnを開いて、この記事の手順に従って、最初のBPMN図を描いてみましょう！
