システム設計や技術文書の作成を経験した人なら、シーケンス図は見た目はシンプルですが、描くのは非常に難しいことを知っているはずです。
オブジェクトはどのように配置すべきでしょうか？メッセージ矢印は実線にすべきでしょうか？破線にすべきでしょうか？アクティベーションバーの適切な長さは？結合フラグメントはalt属性にすべきでしょうか？opt属性にすべきでしょうか？UML仕様を丸ごと暗記するだけでも頭がくらくらするほどです。描いた後に論理的な抜け漏れが見つかり、最初から修正が必要になることも珍しくありません。まるで2時間かけて描いて、丸一日かけて修正しているようなものです。
しかし、今は状況が違います。ProcessOn AIは最近、時系列図生成機能をアップグレードしました。要件を入力するだけで、AIがプロ仕様の時系列図を数秒で生成します。これにより、図を描くプロセスが「話す」のと同じくらいシンプルなものへと完全に変わります。
シーケンス図（タイミング図とも呼ばれる）は、UML（統一モデリング言語）における相互作用図の一種です。主に、オブジェクト間でメッセージが時系列に渡されるプロセスを示すために使用されます。
簡単に言うと、時系列図は 2 次元のグラフです。
水平軸: インタラクションに関わるオブジェクト (ユーザー、フロントエンド、バックエンド、データベースなど)。
縦軸: 時間は上から下へ流れます。
中央の矢印: オブジェクト間で渡されるメッセージ。
タイミング図は、特に以下のことを説明するのに適しています。
ユーザーログインプロセス（ユーザー→フロントエンド→バックエンド→データベースのインタラクションシーケンス）
注文支払いプロセス（注文→支払い→コールバック→発送の完全なチェーン）

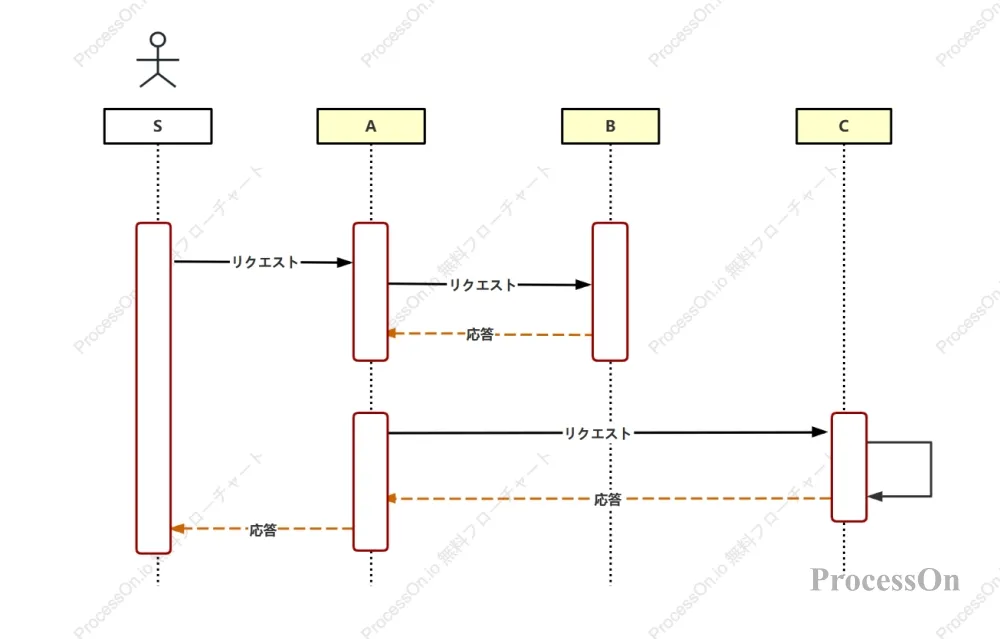

API 呼び出し関係 (サービス A がサービス B を呼び出し、次にサービス B がサービス C を呼び出す)
従来、シーケンス図を描く際には、まずどのオブジェクトが関係しているかを把握し、次にメッセージの順序を把握し、分岐ロジックを検討する必要がありました。しかし、今では要件を明確に述べれば、あとは AI に任せることができます。
ProcessOnウェブサイトのホームページで[AI]ボタンをクリックするか、個人ファイルページで左側の[AIから作成]をクリックします。
次に、AIランディングページで「AI時系列図」を選択し、AI生成モードに入ります。

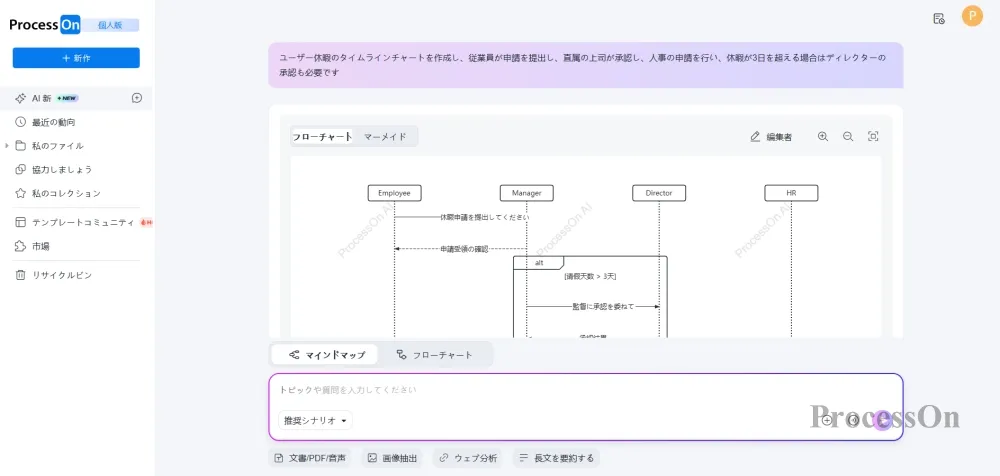

入力ボックスに、同僚とコミュニケーションを取るように、シーケンス図の要件を明確に記述してください。例：
「ユーザーの休暇申請のタイムラインを生成します。従業員が申請書を提出し、直属の上司が承認し、人事部がそれを保管し、休暇が 3 日を超える場合はディレクターの承認も必要になります。」
あるいは、より複雑なシナリオ:
ユーザー、フロントエンド、発券システム、決済システム、データベース、待ち行列システムを含む、鉄道チケット予約プロセスのシーケンス図を生成します。チケットの確認、座席のロック、決済、チケット発行までのプロセス全体を反映するとともに、チケットが利用できない、決済ができないなどの異常事態にも対応する必要があります。
AIは指示を受けてから10秒以内に、論理的に明確で構造的に完結し、UML仕様に準拠したシーケンス図を生成します。

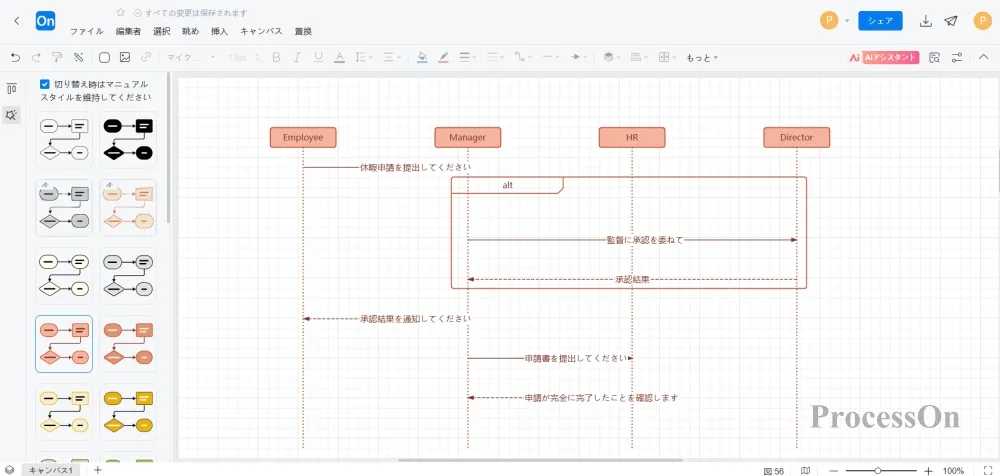

満足したら、「編集」ボタンをクリックしてプロフェッショナル エディターに入り、テキストの位置の変更、レイアウトの調整、コメントの追加など、詳細の最終調整を行うことができます。
最後に、必要な形式を直接エクスポートできます。ドキュメント用の高解像度 PNG/JPG、論文用のベクター SVG、同僚用の Visio 形式など、すべてがサポートされています。
ProcessOn AI の最近のアップグレード後の実際の生成結果を見てみましょう。

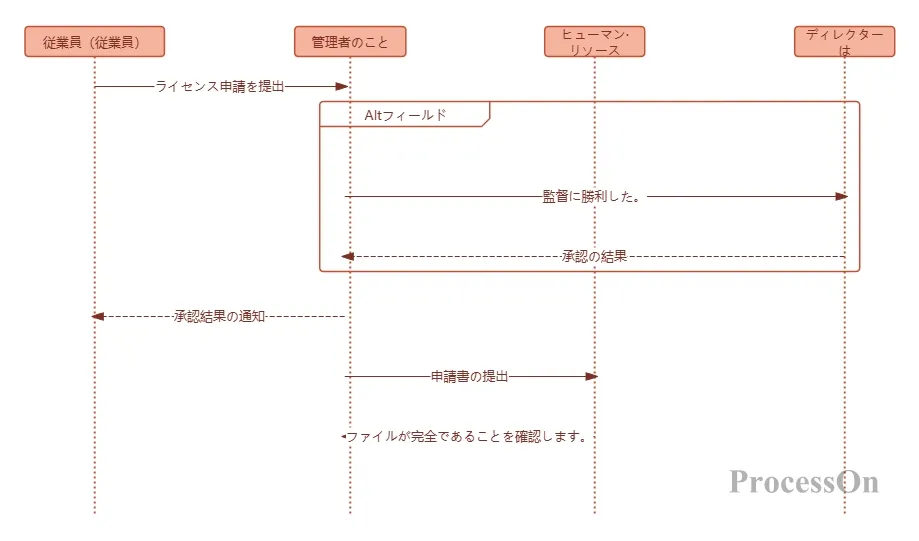

AIが生成したこの休暇申請プロセス図は、ビジネスロジックが厳密かつ完全であり、論理的な抜け穴はありません。実際の休暇申請プロセスに非常によく似ており、休暇承認プロセスの開始から終了までのインタラクションシーケンスと分岐ロジック全体が明確に示されています。また、UMLの描画仕様に厳密に準拠し、専門的で正確な構文を備えているため、すぐに実装できる高品質な成果物となっています。

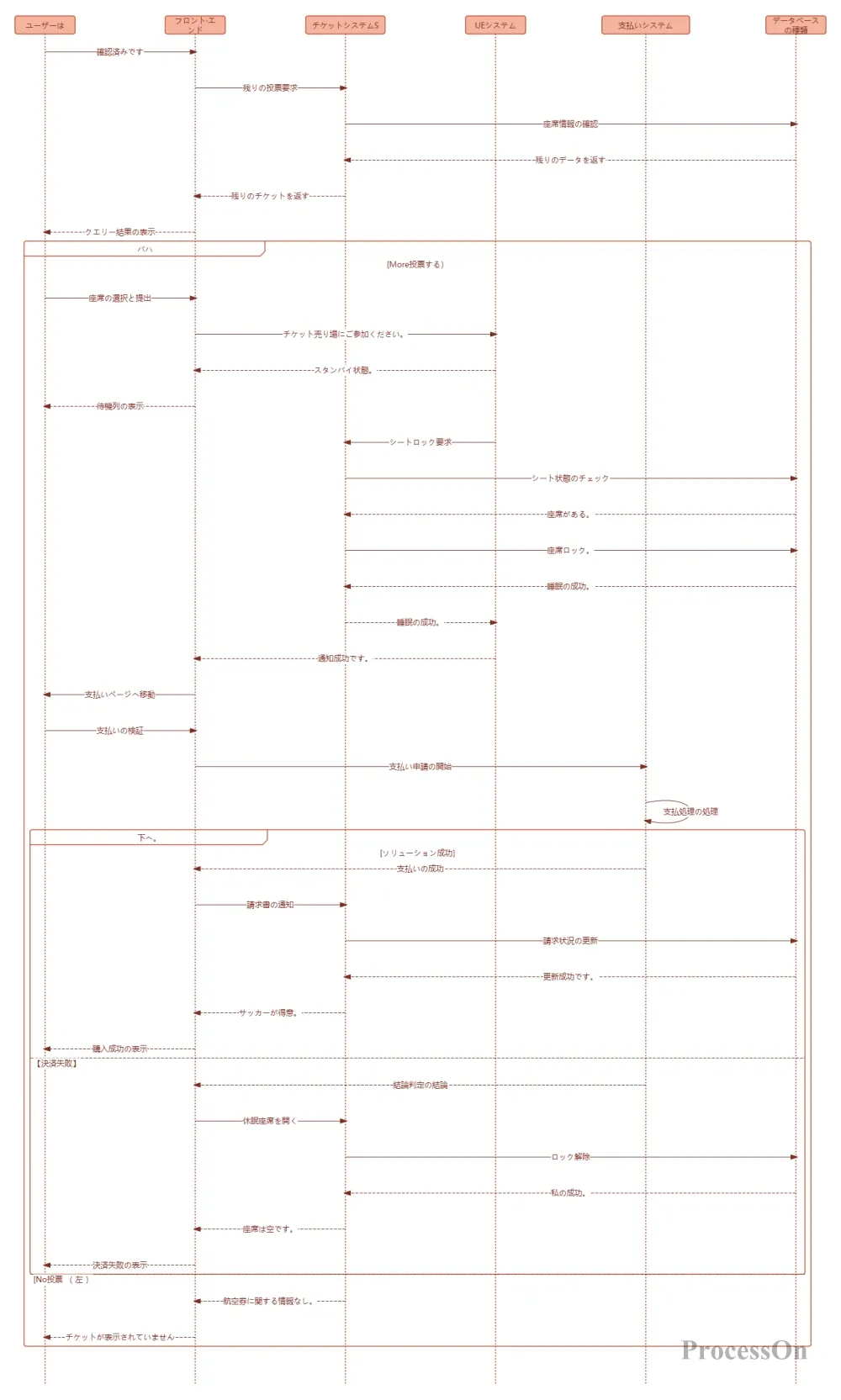

このUMLシーケンス図は、鉄道チケット予約プロセス全体を網羅しており、ユーザー、フロントエンド、発券、支払い、データベース、待ち行列システムという6つの主要な役割を網羅しています。また、altブランチを用いて、チケットの照会、座席のロック、支払いという3つの主要な意思決定ロジックを詳細に表現しています。
ユーザーはまずチケットの空き状況を確認します。チケットが空いている場合は、購入を確定し、座席をロックするためのキューに入ります。座席のロックが完了すると、支払い画面にリダイレクトされます。支払いが成功すると、チケットが発行され、ステータスが更新されます。支払いが失敗した場合、チケットが空いていない場合、または座席ロックに失敗した場合は、座席が自動的に解放され、失敗通知が送信されます。これにより、クエリからチケット発行、そして異常終了時のロールバックまでのクローズドループが実現されます。
これまでは手作業で描画するのに少なくとも 30 分かかっていたこの複雑な分岐ロジックと例外処理が、今では AI によって 1 回のクリックで正確に生成できるようになりました。
AIでシーケンス図を描くための鍵は、要件を明確に示すことです。以下にいくつかのヒントをご紹介します。
1. 最初に要点を述べ、次に詳細を追加します。
AIにすべての詳細を一度に詰め込むことは期待しないでください。まずは「ユーザーログインのシーケンス図を生成する」という基本的な枠組みを描き、その後「CAPTCHA認証を追加する」や「ログイン失敗時のロックアウトロジックを追加する」といった詳細を追加していくのが良いでしょう。
2. 専門用語を使う
AIモデルは膨大な量の技術文書でトレーニングされており、UML仕様と技術用語を正確に理解できます。「分岐を表すためにaltの組み合わせフラグメントを追加してください」と言う方が「決定ボックスを描いてください」と言うよりも効果的です。また、「点線矢印を描いてください」と言うよりも「非同期メッセージを使用してください」と言う方が正確です。
AI はこれらを自動的に生成できますが、基本的な知識を理解しておくと、要件をより適切に定義し、結果を確認するのに役立ちます。
シーケンス図の 3 つのコア要素:
オブジェクト: 相互作用に関わる人物。図の上部に配置され、四角形で表されます。命名規則は3つあります。
オブジェクト名とクラス名を表示します: "Apple Phone: Phone"
オブジェクト名のみを表示します: "Apple Phone:"
クラス名のみを表示します: ":Mobile Phone"
ライフライン: オブジェクトの下にある垂直の破線。オブジェクトが存在していた時間の長さを示します。
メッセージ: オブジェクト間の矢印は渡されるメッセージを示します。
同期メッセージ (実線矢印): 送信後に応答を待つ必要があります (例: API 呼び出し)。
非同期メッセージ (実線 + 大なり記号): メッセージが送信された後も実行が続行されます (例: メッセージ キューへの送信)。
戻りメッセージ (破線矢印): 呼び出しから返された結果。
結合されたフラグメント:
これはタイミング図においてロジック制御を表す領域です。13種類あり、最も一般的に使用されるものは次のとおりです。
alt: 1つのブランチを選択 (if-then-else)
opt: オプションの分岐（条件付き）
loop: ループ内で実行します。
par: 並列実行
これらの用語を知ることで、AI に「成功と失敗の両方のシナリオを処理するために、この場所に alt ブランチを追加します。」とより正確に指示できるようになります。
シーケンス図は、システムの相互作用ロジックを整理し、視覚化するためのコミュニケーションツールです。以前は、ボックスを描いたり、配置を調整したり、仕様を暗記したりすることに多くの時間を費やし、実質的には手作業で十分な検討がされていないことを隠していました。
AI を使用すると、設計そのものにエネルギーを集中させることができます。システムに必要なインタラクション、論理分岐の処理方法、例外の処理方法を明確に検討し、ツールを使用してアイデアをプロフェッショナルで明確なワンショットのシーケンス図に変換できます。
優れたツールとは、より多くのスキルを習得することではなく、中断を最小限に抑えることです。ProcessOn AIの今回のアップグレードは、本当に重要なことに時間を集中できるよう支援することを目的としています。
