Cualquiera que haya diseñado sistemas o escrito documentación técnica debería saber que los diagramas de secuencia parecen simples, pero en realidad son difíciles de dibujar.
¿Cómo deberían organizarse los objetos? ¿Las flechas de mensaje deberían ser sólidas o discontinuas? ¿Cuál es la longitud adecuada de las barras de activación? ¿Los fragmentos combinados deberían ser alt u opt? Memorizar un conjunto completo de especificaciones UML es suficiente para marearte. Por no hablar de descubrir omisiones lógicas después de dibujarlas, lo que requiere ajustes desde cero; es como pasar dos horas dibujando y un día entero revisando.
Pero ahora las cosas son diferentes. ProcessOn AI ha mejorado recientemente sus capacidades de generación de diagramas de series temporales. Simplemente introduzca sus requisitos y la IA generará diagramas de series temporales de calidad profesional en segundos, transformando por completo el proceso de dibujar diagramas en algo tan simple como "hablar".
Un diagrama de secuencia, también llamado diagrama de tiempos, es un tipo de diagrama de interacción en UML (Lenguaje Unificado de Modelado). Se utiliza principalmente para ilustrar el proceso de transmisión de mensajes entre objetos en orden cronológico.
En pocas palabras, un diagrama de series de tiempo es un gráfico bidimensional:
Eje horizontal: Los objetos involucrados en la interacción (como usuarios, front-end, back-end, base de datos).
Eje vertical: el tiempo fluye de arriba hacia abajo.
La flecha en el medio: mensajes pasados entre objetos.

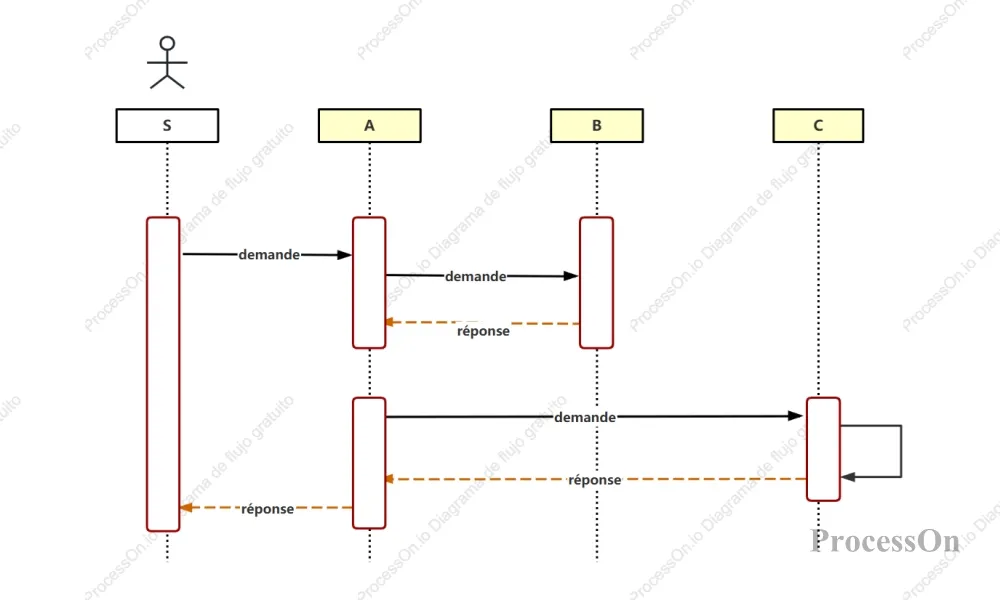

Plantilla de diagrama de secuencia UML
Los diagramas de tiempos son especialmente adecuados para describir:
Proceso de inicio de sesión de usuario (secuencia de interacción usuario → front-end → back-end → base de datos)
Proceso de pago del pedido (la cadena completa de realización del pedido → pago → devolución de llamada → envío)
Relaciones de llamadas API (el servicio A llama al servicio B, y el servicio B luego llama al servicio C)
En el pasado, al dibujar diagramas de secuencia, primero había que determinar qué objetos estaban involucrados, luego determinar el orden de los mensajes y luego considerar la lógica de ramificación... Pero ahora, solo necesita indicar claramente sus requisitos y dejar el resto a la IA.
En la página de inicio del sitio web de ProcessOn, haga clic en el botón [AI] o, en su página de archivo personal, haga clic en [Crear desde AI] a la izquierda.
Luego, en la página de inicio de IA, seleccione "Diagrama de series de tiempo de IA" para ingresar al modo de generación de IA.
En el cuadro de entrada, como si se comunicara con un colega, indique claramente los requisitos de su diagrama de secuencia. Por ejemplo:
“Generar un cronograma de la solicitud de licencia de un usuario: el empleado envía la solicitud, el supervisor directo la aprueba, RR.HH. la archiva y, si la licencia excede los 3 días, también necesita la aprobación del director”.
O un escenario más complejo:
Genere un diagrama de secuencia del proceso de reserva de billetes de tren, incluyendo usuarios, interfaz, sistema de venta de billetes, sistema de pago, base de datos y sistema de colas. Debe reflejar todo el proceso de verificación de billetes, bloqueo de asientos, pago y emisión de billetes, así como gestionar situaciones anormales como la falta de billetes y los fallos de pago.
Después de recibir la instrucción, la IA generará un diagrama de secuencia que sea lógicamente claro, estructuralmente completo y se ajuste a las especificaciones UML en 10 segundos.

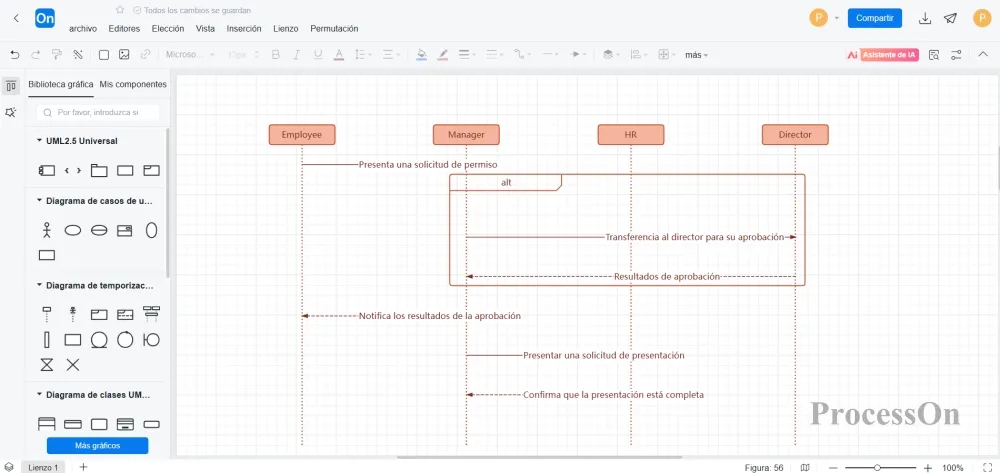

Una vez que esté satisfecho, haga clic en el botón "Editar" para ingresar al editor profesional, donde podrá realizar ajustes finales a los detalles: cambiar la posición del texto, ajustar el diseño y agregar comentarios.
Por último, puedes exportar directamente el formato que necesitas: PNG/JPG de alta definición para documentos, SVG vectorial para papeles y formato Visio para colegas; todos son compatibles.
Echemos un vistazo a los resultados de generación reales después de la reciente actualización de ProcessOn AI:

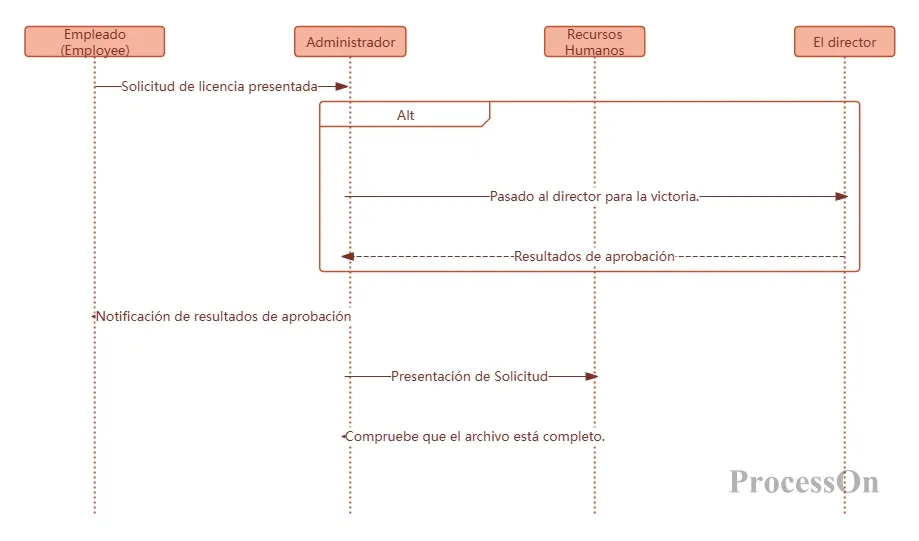

Este diagrama del proceso de solicitud de permisos, generado por IA, es riguroso y completo en cuanto a lógica de negocio, sin lagunas lógicas. Se asemeja mucho al proceso de solicitud de permisos en nuestro trabajo real, mostrando claramente toda la secuencia de interacción y la lógica de ramificación, desde el inicio hasta el final del proceso de aprobación. Además, sigue estrictamente las especificaciones de dibujo UML, con una sintaxis profesional y precisa, lo que lo convierte en un producto de alta calidad que puede implementarse directamente.

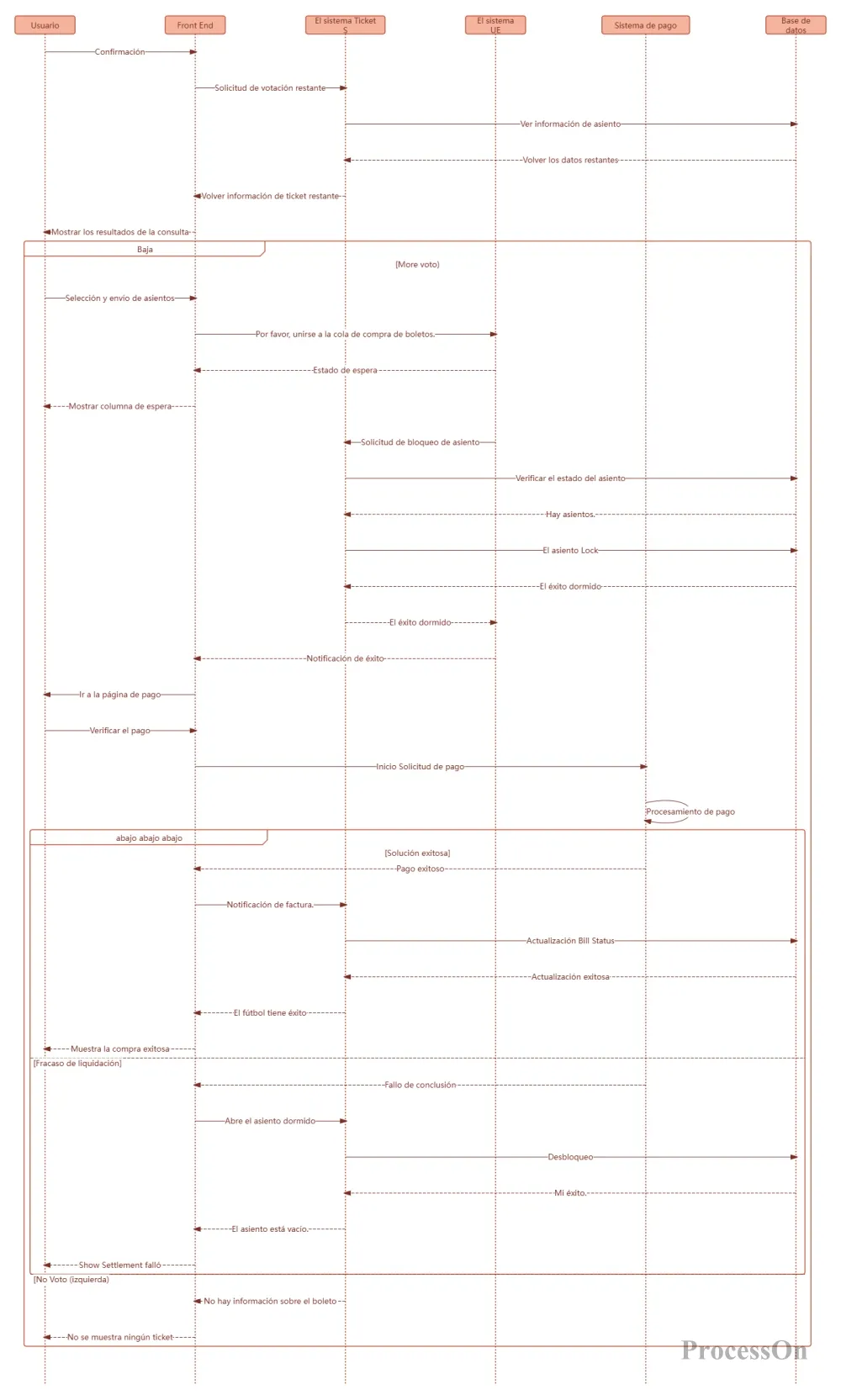

Este diagrama de secuencia UML de todo el proceso de reserva de billetes de tren abarca seis roles principales: usuario, interfaz, emisión de billetes, pago, base de datos y sistema de colas. Utiliza ramas alternativas para representar completamente las tres lógicas de decisión principales: consulta de billetes, reserva de asientos y pago.
Los usuarios primero verifican la disponibilidad de entradas. Si hay entradas disponibles, confirman la compra y entran en la fila para reservar un asiento. Una vez reservado, se les redirige al proceso de pago. Si el pago se realiza correctamente, se emite la entrada y se actualiza el estado. Si el pago falla, no hay entradas disponibles o el asiento no se bloquea, la entrada se libera automáticamente y se envía una notificación de fallo, lo que permite un ciclo completo desde la consulta hasta la emisión de la entrada y la reversión de eventos anormales.
Esta compleja lógica de ramificación y manejo de excepciones, que solía llevar al menos media hora dibujarse manualmente, ahora puede ser generada por IA con un solo clic, de manera precisa y exacta.
La clave para dibujar diagramas de secuencia con IA es definir claramente los requisitos. Aquí tienes algunos consejos:
1. Enuncie primero los puntos principales y luego agregue los detalles.
No esperes desglosar todos los detalles sobre la IA de una sola vez. Puedes empezar diciendo "generar un diagrama de secuencia para el inicio de sesión del usuario" para dibujar el marco básico y luego añadir detalles como "añadir verificación CAPTCHA" y "añadir lógica de bloqueo por error de inicio de sesión".
2. Utilice términos técnicos
Los modelos de IA se entrenan con una gran cantidad de documentos técnicos y pueden comprender con precisión las especificaciones UML y la terminología técnica. Decir "añadir un fragmento de combinación de alt para representar una rama" es más efectivo que decir "dibujar un cuadro de decisión"; decir "usar mensajes asíncronos" es más preciso que "dibujar una flecha discontinua".
Si bien la IA puede generarlos automáticamente, comprender algunos conocimientos básicos puede ayudarle a definir mejor sus requisitos y verificar los resultados.
Los tres elementos centrales de un diagrama de secuencia:
Objeto: Un personaje que participa en la interacción, ubicado en la parte superior del diagrama y representado por un rectángulo. Existen tres convenciones de nomenclatura:
Muestra el nombre del objeto y el nombre de la clase: "Apple Phone: Phone"
Mostrar solo el nombre del objeto: "Apple Phone:"
Mostrar únicamente el nombre de la clase: ":Teléfono Móvil"
Línea de vida: una línea discontinua vertical debajo de un objeto, que indica el tiempo que ha existido el objeto.
Mensaje: Una flecha entre los objetos indica el mensaje que se está transmitiendo.
Mensajes sincrónicos (flecha sólida): requieren esperar una respuesta después del envío (por ejemplo, llamadas API).
Mensajes asincrónicos (línea continua + signo mayor que): la ejecución continúa después de que se envía el mensaje (por ejemplo, se envía a una cola de mensajes).
Mensaje de retorno (flecha discontinua): el resultado devuelto de la llamada.
Fragmento combinado:
Esta es el área del diagrama de tiempos que representa el control lógico. Existen 13 tipos, siendo los más comunes:
alt: Seleccionar una rama (si-entonces-sino)
opt: Rama opcional (si hay condición)
bucle: se ejecuta en un bucle.
par: ejecución paralela
Conocer estos términos le permitirá dar instrucciones más precisas a la IA: "Agregue una rama alternativa en esta ubicación para manejar escenarios de éxito y fracaso".
Los diagramas de secuencia son, en esencia, herramientas de comunicación que se utilizan para organizar y visualizar la lógica de interacción de un sistema. Antes, dedicábamos mucho tiempo a dibujar cajas, ajustar la alineación y memorizar especificaciones, lo que, en esencia, implicaba trabajo manual para ocultar la falta de reflexión.
Ahora, con IA, usted puede realmente concentrar su energía nuevamente en el diseño en sí: piense con claridad sobre qué interacciones necesita su sistema, cómo manejar ramas lógicas y cómo manejar excepciones, y luego deje que la herramienta lo ayude a convertir sus ideas en un diagrama de secuencia profesional, claro y de una sola pasada.
Las buenas herramientas no se centran en enseñarte más habilidades, sino en minimizar las interrupciones. Esta actualización de ProcessOn AI te ayudará a concentrar tu tiempo en lo que realmente importa.
