시스템 설계를 해봤거나 기술 문서를 작성해 본 사람이라면 누구나 시퀀스 다이어그램이 간단해 보이지만 실제로 그리기는 매우 어렵다는 것을 알 것입니다.
객체들을 어떻게 배치해야 할까요? 메시지 화살표는 실선으로 할까요, 점선으로 할까요? 활성화 막대의 적절한 길이는 얼마일까요? 결합된 프래그먼트는 alt 키를 사용해야 할까요, opt 키를 사용해야 할까요? UML 명세 전체를 암기하는 것만으로도 머리가 어지럽습니다. 게다가 도면을 그린 후에 논리적 오류를 발견해서 처음부터 다시 수정해야 하는 경우도 있죠. 마치 두 시간을 도면에 쓰고 하루 종일 수정하는 것과 같습니다.
하지만 이제 상황이 달라졌습니다. ProcessOn AI는 최근 시계열 다이어그램 생성 기능을 업그레이드했습니다. 요구 사항만 입력하면 AI가 몇 초 만에 전문가 수준의 시계열 다이어그램을 생성해 줍니다. 이제 다이어그램을 그리는 과정은 마치 "말로 설명하는" 것처럼 간단해졌습니다.

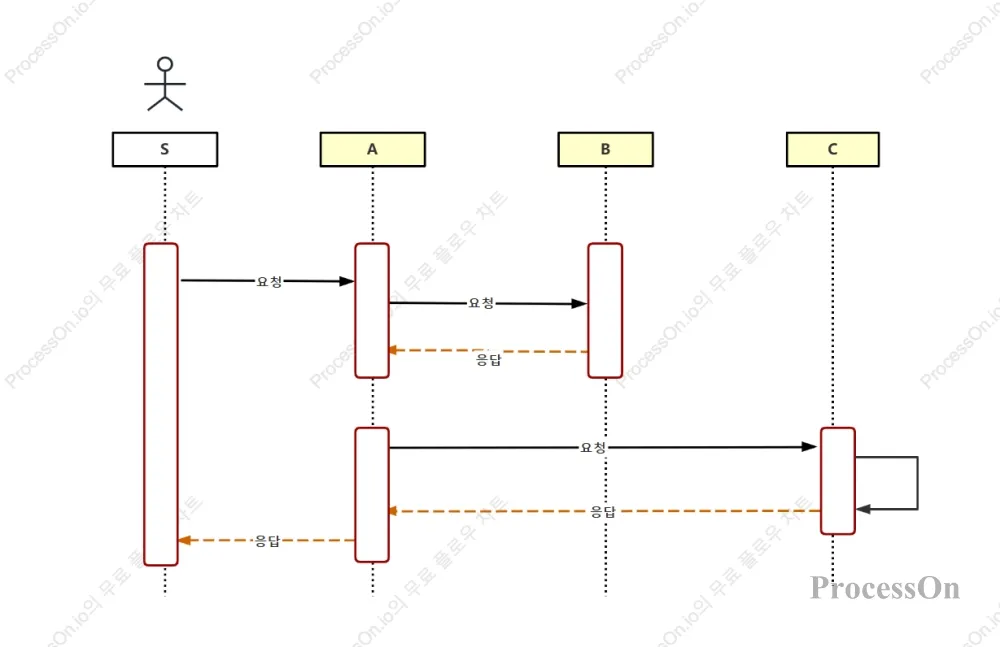

시퀀스 다이어그램(타이밍 다이어그램이라고도 함)은 UML(통합 모델링 언어)에서 사용되는 상호작용 다이어그램의 한 유형입니다. 주로 객체 간에 메시지가 시간 순서대로 전달되는 과정을 나타내는 데 사용됩니다.
간단히 말해, 시계열 도표는 2차원 차트입니다.
가로축: 상호작용에 관련된 객체(예: 사용자, 프런트엔드, 백엔드, 데이터베이스).
세로축: 시간은 위에서 아래로 흐릅니다.
가운데 화살표: 객체 간에 전달되는 메시지.
타이밍 다이어그램은 특히 다음과 같은 상황을 설명하는 데 적합합니다.
사용자 로그인 프로세스(사용자 → 프런트엔드 → 백엔드 → 데이터베이스 상호 작용 순서)
주문 결제 과정 (주문 접수 → 결제 → 콜백 → 배송의 전체 과정)
API 호출 관계 (서비스 A가 서비스 B를 호출하고, 서비스 B가 다시 서비스 C를 호출하는 경우)
과거에는 시퀀스 다이어그램을 그릴 때 먼저 관련된 객체를 파악하고, 메시지 순서를 정한 다음, 분기 논리를 고려해야 했습니다. 하지만 이제는 요구 사항만 명확하게 명시하면 나머지는 AI에 맡길 수 있습니다.
ProcessOn 웹사이트 홈페이지에서 [AI] 버튼을 클릭하거나, 개인 파일 페이지에서 왼쪽의 [AI에서 생성]을 클릭하세요.
다음으로, AI 랜딩 페이지에서 "AI 시계열 다이어그램"을 선택하여 AI 생성 모드로 들어갑니다.

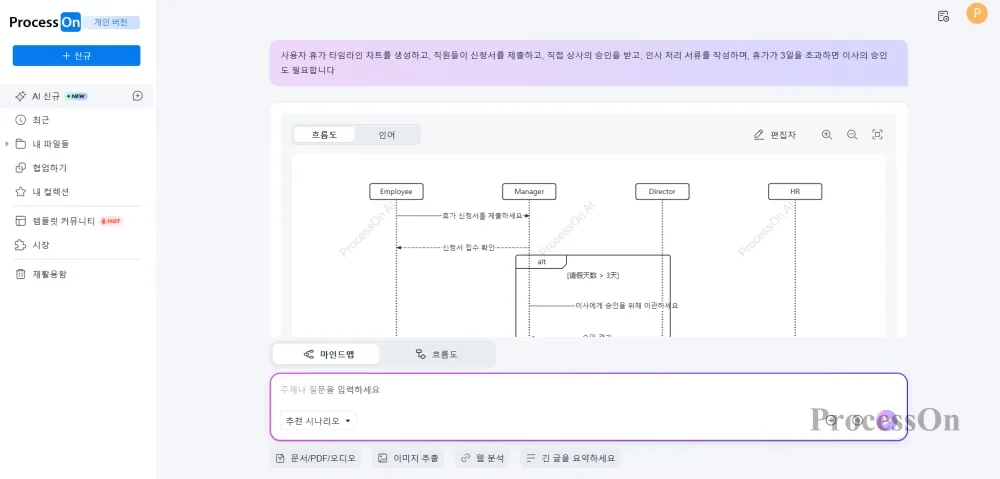

입력란에 동료와 소통하듯이 시퀀스 다이어그램에 대한 요구 사항을 명확하게 기재하십시오. 예를 들면 다음과 같습니다.
"직원의 휴가 신청 진행 과정을 타임라인으로 생성합니다. 직원이 신청서를 제출하면 직속 상사가 승인하고, 인사팀에서 접수하며, 휴가 기간이 3일을 초과하는 경우 부서장의 승인도 필요합니다."
또는 좀 더 복잡한 시나리오:
"사용자, 프런트엔드, 발권 시스템, 결제 시스템, 데이터베이스 및 대기열 시스템을 포함하여 기차표 예매 과정의 시퀀스 다이어그램을 작성하십시오. 이 다이어그램은 티켓 확인, 좌석 확정, 결제 및 티켓 발권의 전체 프로세스를 반영해야 하며, 티켓 부족 및 결제 실패와 같은 비정상 상황에 대한 처리도 포함해야 합니다."
지시를 받은 후, AI는 10초 이내에 논리적으로 명확하고 구조적으로 완벽하며 UML 사양을 준수하는 시퀀스 다이어그램을 생성합니다.

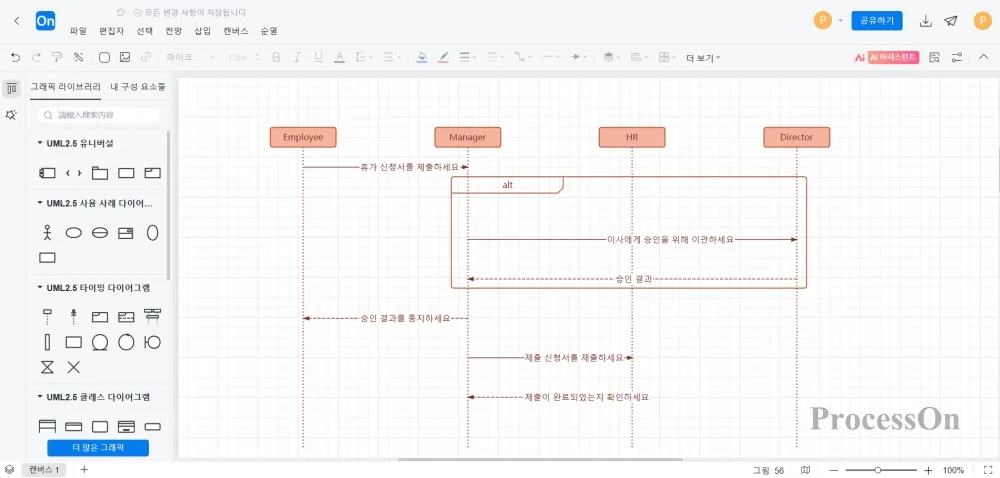

만족스러우면 "편집" 버튼을 클릭하여 전문 편집기로 이동하세요. 여기에서 텍스트 위치 변경, 레이아웃 조정, 댓글 추가 등 세부 사항을 최종적으로 수정할 수 있습니다.
마지막으로, 필요한 형식으로 직접 내보낼 수 있습니다. 문서용 고화질 PNG/JPG, 논문용 벡터 SVG, 동료와 공유할 Visio 형식 등 모든 형식이 지원됩니다.
ProcessOn AI의 최근 업그레이드 후 실제 생성 결과를 살펴보겠습니다.
이 AI 생성 휴가 신청 프로세스 다이어그램은 비즈니스 로직 측면에서 철저하고 완벽하며, 논리적 허점이 없습니다. 실제 업무 환경의 휴가 신청 프로세스와 매우 유사하며, 휴가 승인 과정의 시작부터 완료까지 전체 상호 작용 순서와 분기 로직을 명확하게 보여줍니다. 또한 UML 도면 규격을 엄격하게 준수하고 전문적이고 정확한 구문을 사용하여, 바로 구현 가능한 고품질 결과물을 제공합니다.

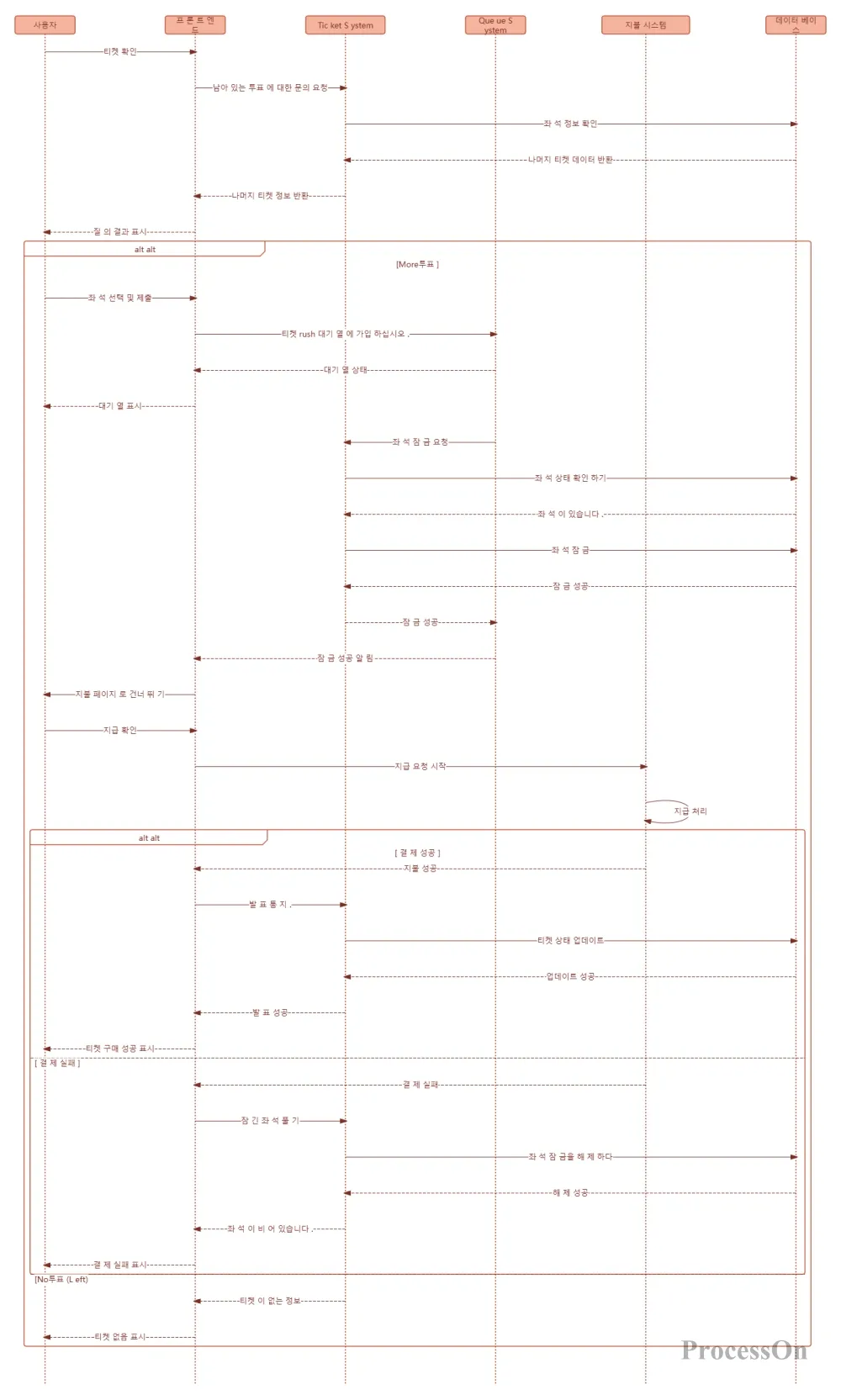

이 UML 시퀀스 다이어그램은 전체 기차표 예매 과정을 사용자, 프런트엔드, 발권, 결제, 데이터베이스, 대기 시스템의 여섯 가지 주요 역할로 표현합니다. 또한, 대체 분기를 사용하여 티켓 조회, 좌석 확정, 결제라는 세 가지 핵심 결정 로직을 완벽하게 나타냅니다.
사용자는 먼저 티켓 구매 가능 여부를 확인합니다. 티켓이 있는 경우 구매를 확정하고 좌석 확보 대기열에 들어갑니다. 좌석 확보가 성공적으로 완료되면 결제 페이지로 이동합니다. 결제가 성공하면 티켓이 발급되고 상태가 업데이트됩니다. 결제가 실패하거나, 티켓이 없거나, 좌석 확보에 실패하면 좌석은 자동으로 해제되고 실패 알림이 전송됩니다. 이로써 조회부터 티켓 발급, 그리고 비정상적인 상황 발생 시 롤백까지 모든 과정이 원활하게 진행됩니다.
이전에는 수작업으로 그리는 데 최소 30분이 걸리던 복잡한 분기 논리와 예외 처리가 이제는 AI를 통해 단 한 번의 클릭으로 정확하고 정밀하게 생성될 수 있습니다.
AI를 사용하여 순서도를 그리는 핵심은 요구 사항을 명확하게 명시하는 것입니다. 다음은 몇 가지 팁입니다.
1. 먼저 주요 내용을 제시한 다음 세부 사항을 추가하십시오.
AI에 대한 모든 세부 정보를 한 번에 제공하려고 하지 마세요. "사용자 로그인 시퀀스 다이어그램을 생성해 주세요"라고 말하며 기본 틀을 그린 다음, "CAPTCHA 인증 추가"나 "로그인 실패 시 잠금 로직 추가"와 같은 세부 사항을 추가해 나가세요.
2. 전문 용어를 사용하십시오
AI 모델은 방대한 양의 기술 문서를 기반으로 학습되어 UML 명세와 기술 용어를 정확하게 이해할 수 있습니다. "분기를 나타내는 대체 조합 조각을 추가하세요"라고 말하는 것이 "결정 상자를 그리세요"라고 말하는 것보다 효과적이며, "비동기 메시지를 사용하세요"라고 말하는 것이 "점선 화살표를 그리세요"라고 말하는 것보다 더 정확합니다.
인공지능이 이러한 것들을 자동으로 생성할 수 있지만, 몇 가지 기본적인 지식을 이해하면 요구 사항을 더 잘 정의하고 결과를 확인하는 데 도움이 될 수 있습니다.
순서도의 세 가지 핵심 요소:
객체: 상호작용에 관여하는 캐릭터로, 다이어그램 상단에 위치하며 직사각형으로 표시됩니다. 명명 규칙은 세 가지가 있습니다.
객체 이름과 클래스 이름을 표시합니다: "Apple Phone: Phone"
객체 이름만 표시합니다: "Apple Phone:"
클래스 이름만 표시합니다: ":MobilePhone"
생명선: 개체 아래에 있는 세로 점선으로, 개체가 존재해 온 기간을 나타냅니다.
메시지: 객체 사이의 화살표는 전달되는 메시지를 나타냅니다.
동기 메시지(실선 화살표): 전송 후 응답을 기다려야 합니다(예: API 호출).
비동기 메시지(실선 + > 기호): 메시지 전송 후에도 실행이 계속됩니다(예: 메시지 큐로 전송).
반환 메시지(점선 화살표): 함수 호출에서 반환된 결과입니다.
결합된 조각:
타이밍 다이어그램에서 논리 제어를 나타내는 영역입니다. 13가지 유형이 있으며, 가장 일반적으로 사용되는 유형은 다음과 같습니다.
alt: 하나의 분기(if-then-else)를 선택하세요.
옵션: 선택적 분기 (조건부)
루프: 반복문 내에서 실행됩니다.
par: 병렬 실행
이러한 용어들을 알면 AI에게 "성공 및 실패 시나리오를 모두 처리할 수 있도록 이 위치에 대체 분기를 추가해라"와 같이 더욱 정확하게 지시할 수 있습니다.
시퀀스 다이어그램은 본질적으로 시스템의 상호 작용 논리를 구성하고 시각화하는 데 사용되는 의사소통 도구입니다. 이전에는 상자를 그리고, 정렬을 조정하고, 사양을 암기하는 데 많은 시간을 소비했는데, 이는 사실상 수작업을 통해 심사숙고 부족을 감추는 방식이었습니다.
이제 AI를 활용하면 시스템에 필요한 상호 작용, 논리적 분기 처리 방법, 예외 처리 방법 등 설계 자체에 집중할 수 있습니다. 그런 다음 도구의 도움을 받아 아이디어를 전문적이고 명확하며 한 번에 완성되는 시퀀스 다이어그램으로 구현해 보세요.
좋은 도구는 더 많은 기술을 가르치는 것이 아니라 방해 요소를 최소화하는 것입니다. 이번 ProcessOn AI 업그레이드는 사용자가 진정으로 중요한 일에 집중할 수 있도록 돕기 위해 마련되었습니다.
