Im Bereich der Datenanalyse und -visualisierung müssen wir häufig Flussbeziehungen darstellen – beispielsweise die Herkunft von Geldern, ihre einzelnen Phasen und ihr endgültiges Ziel; oder die Umwandlung von Primärenergie in Endverbraucherenergie; oder den Weg eines Nutzers vom Besuch einer Website bis zur finalen Conversion. Diese komplexen Zusammenhänge von Verteilung, Konvergenz und Transfer lassen sich mit herkömmlichen Balken- oder Kreisdiagrammen nur schwer verständlich darstellen. Hier kommt das Sankey-Diagramm ins Spiel.
Dieser Artikel erläutert systematisch Definition, Ursprung, Kernmerkmale und Anwendungsszenarien von Sankey-Diagrammen . Wir zeigen Ihnen außerdem, wie Sie mit Online-Tools wie ProcessOn schnell professionelle Sankey-Diagramme erstellen und so den Datenfluss auf einen Blick visualisieren können.
Ein Sankey-Diagramm ist eine spezielle Art von Flussdiagramm, das den Fluss von Stoffen, Energie oder Mengen visualisiert. Es besteht aus einer Reihe von Streifen unterschiedlicher Breite, die von links nach rechts (oder von oben nach unten) verlaufen, wobei die Linienbreite direkt die Stärke des Flusses repräsentiert. Mithilfe dieser visuellen Metapher können Nutzer intuitiv die Verteilung, den Transfer und den Verlust von Ressourcen in verschiedenen Phasen erkennen.
Das Sankey-Diagramm ist nach Matthew Henry Phineas Riall Sankey benannt, einem in Irland geborenen britischen Ingenieur. 1898 verwendete Sankey dieses Energieflussdiagramm erstmals in einer Abhandlung über die Energieeffizienz von Dampfmaschinen, um zu veranschaulichen, wie die aus der Kohle gewonnene Energie letztendlich in nutzbare Arbeit und Abwärme umgewandelt wird. Daher ist dieses Diagramm auch als „Sankey-Energieflussdiagramm“ bekannt.
Später reichten die Anwendungsgebiete von Sankey-Diagrammen weit über das Gebiet der Thermodynamik hinaus und fanden breite Anwendung in vielen Bereichen wie Wirtschaft, Logistik, Transportwesen, Biologie, Umweltwissenschaften und Netzwerkanalyse.
Die Breite der Strömung ist proportional zum Wert: Die Dicke jeder Stromlinie repräsentiert die Strömungsmenge, und ein Beobachter kann auf einen Blick erkennen, welche Verbindungen eine große Strömung und welche Verbindungen einen großen Verlust aufweisen.
Richtung: Typischerweise werden die einzelnen Prozessschritte von links nach rechts dargestellt, wobei Pfeile die Flussrichtung angeben.
Knoten: Ein Punkt entlang des Flusspfades, der die Quelle, ein Zwischenglied oder das Endziel sein kann.
Erhaltung: Der gesamte Zufluss in einen Knoten sollte dem gesamten Abfluss aus dem Knoten entsprechen (es sei denn, es gibt eine Quelle oder Senke innerhalb des Knotens), was dem Prinzip der Erhaltung von Energie oder Materie entspricht.
Die klassischste Anwendung. Sie veranschaulicht den Energiefluss (Kohle, Erdgas, Kernenergie, erneuerbare Energien) und die Energieerzeugung eines Kraftwerks, einschließlich Strom, Wärme und Verluste. Beispielsweise stellt die jährlich von der Internationalen Energieagentur (IEA) veröffentlichte Sankey-Karte der weltweiten Energieströme die globalen Energieangebots- und -verbrauchsmuster visuell dar.

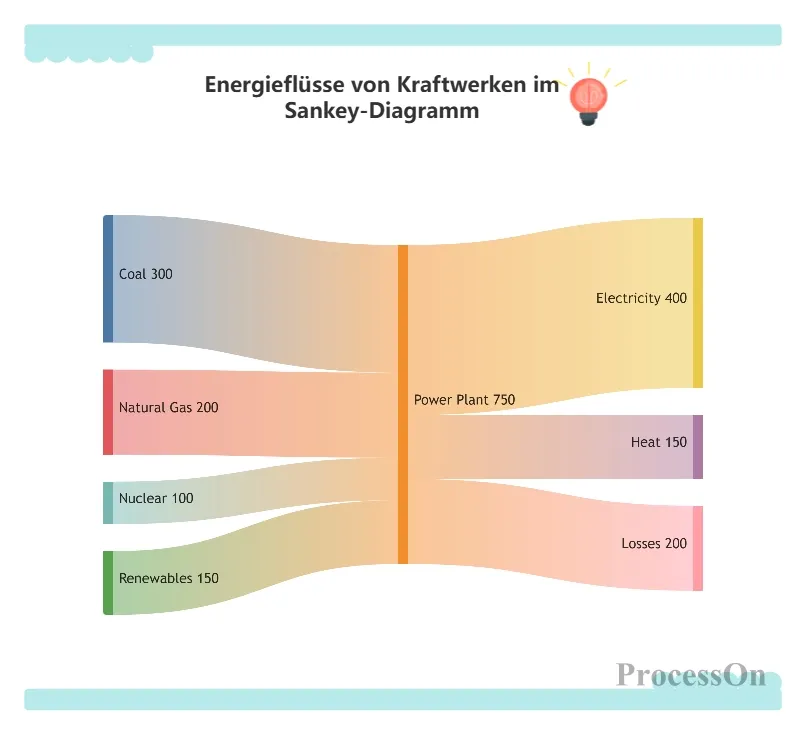

Energiefluss von Kraftwerken zum Sankey-Diagramm
Die Verfolgung von Finanzströmen: von den Steuereinnahmen (Steuern, Staatsverschuldung) über die Ausgaben der einzelnen Ministerien (Verteidigung, Bildung, Gesundheitswesen) bis hin zu konkreten Projekten. Wird häufig in der Finanzanalyse von Regierungsbehörden oder Unternehmen eingesetzt.

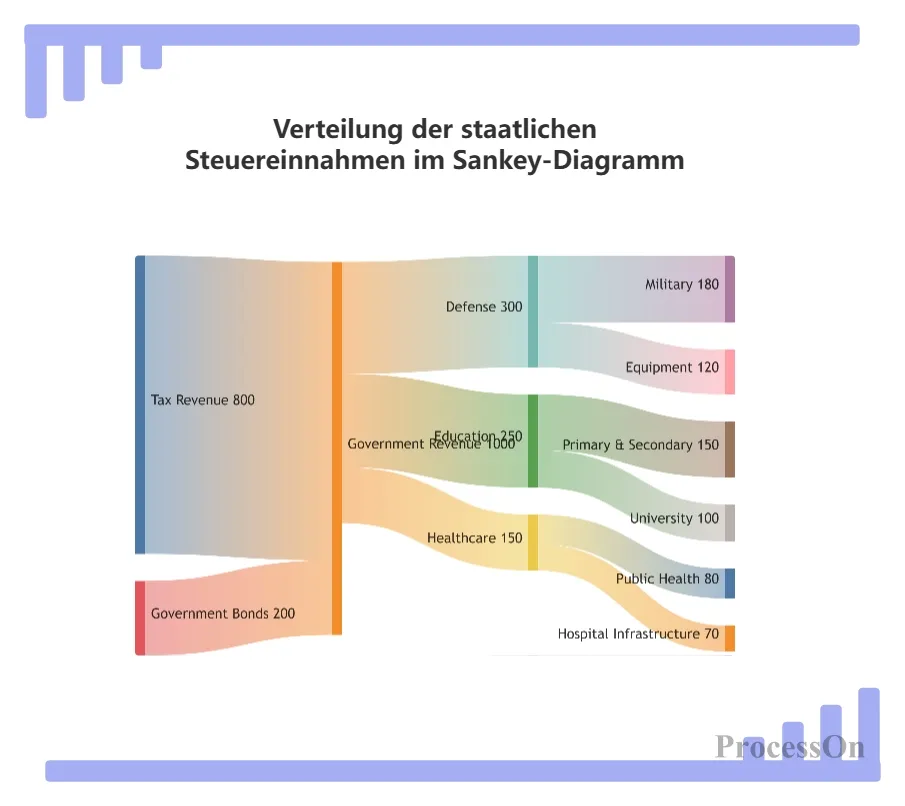

Sankey-Diagramm der Verteilung der staatlichen Finanzeinnahmen
Website-Traffic-Analyse: Traffic-Quellen (Suchmaschinen, soziale Medien, Direktzugriffe) → Verhalten auf der Landingpage → Conversion-Ziele (Registrierung, Kauf, Download). Dieses Sankey-Diagramm hilft Ihnen, Ihren Marketing-Mix zu optimieren.

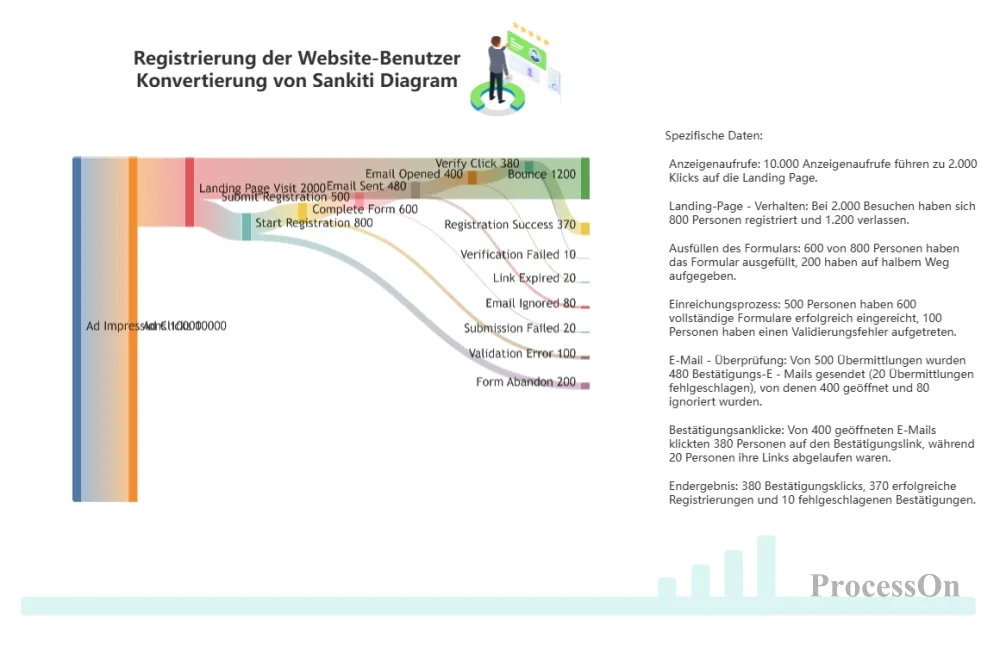

Sankey-Diagramm der Website-Benutzerregistrierungskonversion
Rohstoffursprung → Produktionsstätte → Regionallager → Einzelhandelsgeschäft → Verbraucher. Ein Sankey-Diagramm kann Lagerverluste oder Effizienz in jeder Phase aufzeigen.

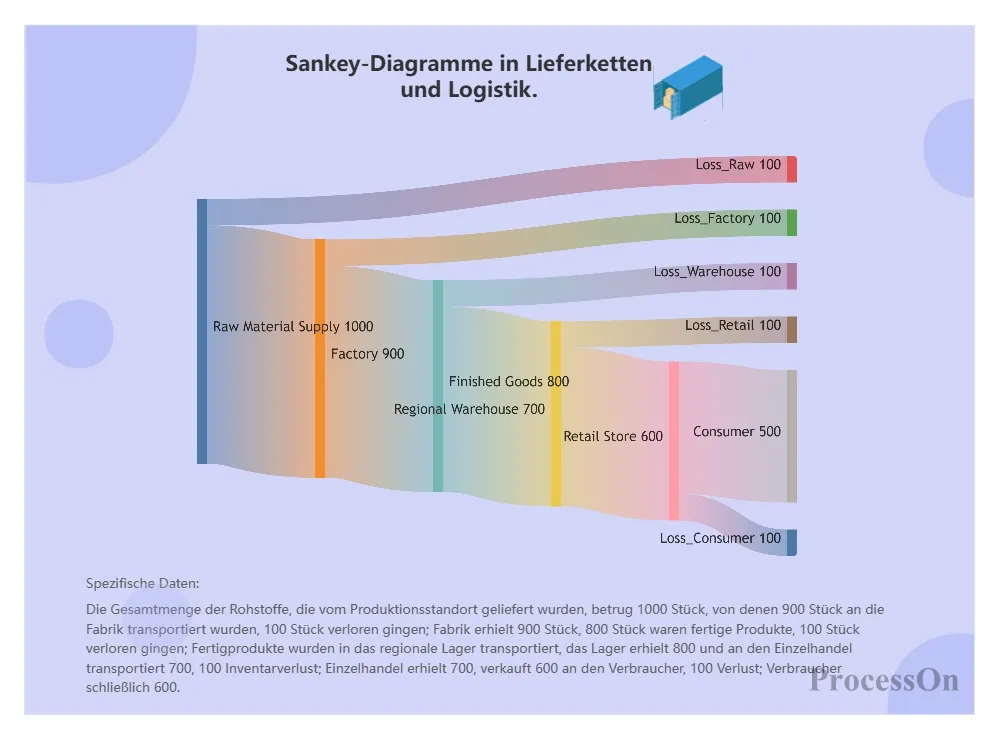

Sankey-Diagramm der Lieferkette und Logistik
CO2-Fußabdruck, Wasserfußabdruck, Stickstoffkreislauf usw. Zum Beispiel die Darstellung des Stickstoffdüngerflusses in landwirtschaftlichen Flächen: Aufnahme durch die Pflanzen, Versickerung ins Grundwasser, Verflüchtigung in die Atmosphäre usw.

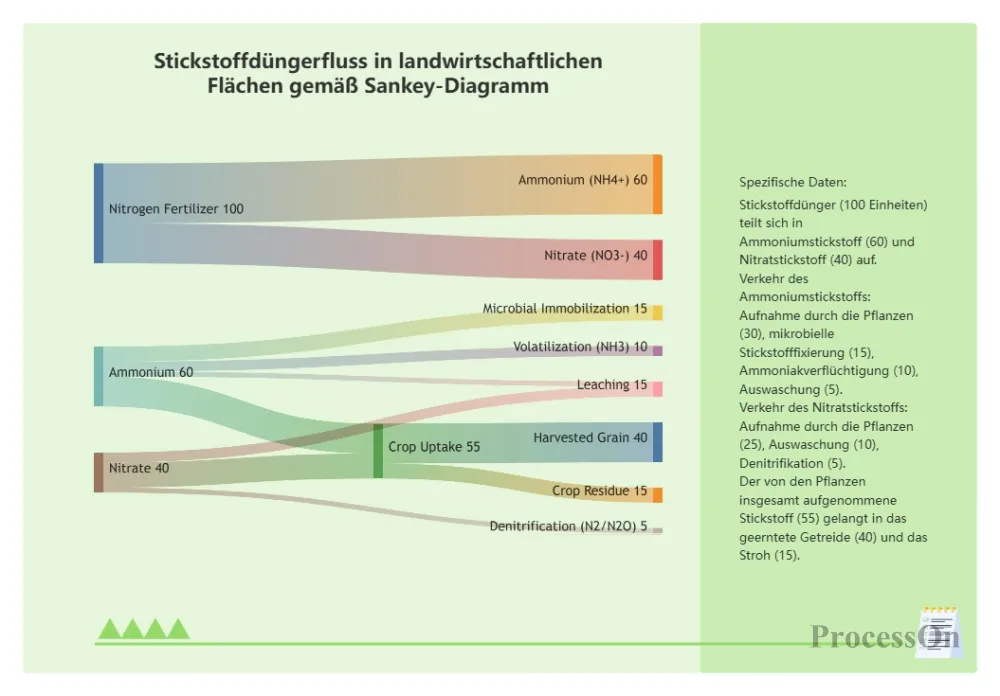

Stickstoffdüngerfluss zu Maulbeerbäumen auf landwirtschaftlichen Flächen
Sankey-Diagramme benötigen drei grundlegende Datentypen:
Knotenliste: Die Namen der Knoten in jeder Phase (z. B. Kohle, Öl, Erdgas, Kraftwerk, Industrie, Wohngebiet, Gewerbe).
Linkliste: Startknoten, Endknoten und Flussrate jedes Datenflusses.
Optionale Knotengruppierung: Zur besseren Lesbarkeit ist es manchmal notwendig, Knoten nach Phase zu gruppieren.
Gehen Sie zu Ihrer ProcessOn-Profilseite und erstellen Sie ein neues Flussdiagramm. Klicken Sie in der oberen Symbolleiste auf „Einfügen“ → „Mermaid-Zeichnung“ und geben Sie den Sankey-Diagramm-Code im Mermaid-Code-Editor auf der rechten Seite ein oder laden Sie eine Datei im TXT-, Markdown- oder einem anderen Format hoch.
Durch Klicken auf die Schaltfläche „Bearbeiten“ oberhalb des Sankey-Diagramms können Sie den Mermaid-Code auf der rechten Seite direkt bearbeiten oder Grafiken aus der Grafikbibliothek auf der linken Seite per Drag & Drop einfügen, um Titel und Legenden hinzuzufügen. Sobald das Sankey-Diagramm fertiggestellt ist, können Sie es als PNG, JPG, PDF oder SVG exportieren .
Angenommen, eine E-Commerce-Website möchte den Conversion-Pfad eines Nutzers vom Besuch bis zum Kauf mithilfe eines Sankey-Diagramms analysieren. Die Daten lauten wie folgt:
Trafficquellen: Suchmaschinen (50.000), soziale Medien (30.000), direkte Besuche (20.000), E-Mail-Marketing (10.000).
Verhalten auf der Landingpage: Die Homepage durchsuchen (40000) oder direkt zur Produktseite gehen (60000).
Nächste Schritte: Produkte suchen (30000), Warenkorb ansehen (15000), Beenden (35000).
Endergebnis: Kauf abschließen (10000), Warenkorb abbrechen (20000), Weiterstöbern (30000).
Wir können Folgendes in das Bearbeitungsfeld von ProcessOn Mermaid eingeben:
Endgültiges Anzeigeergebnis:

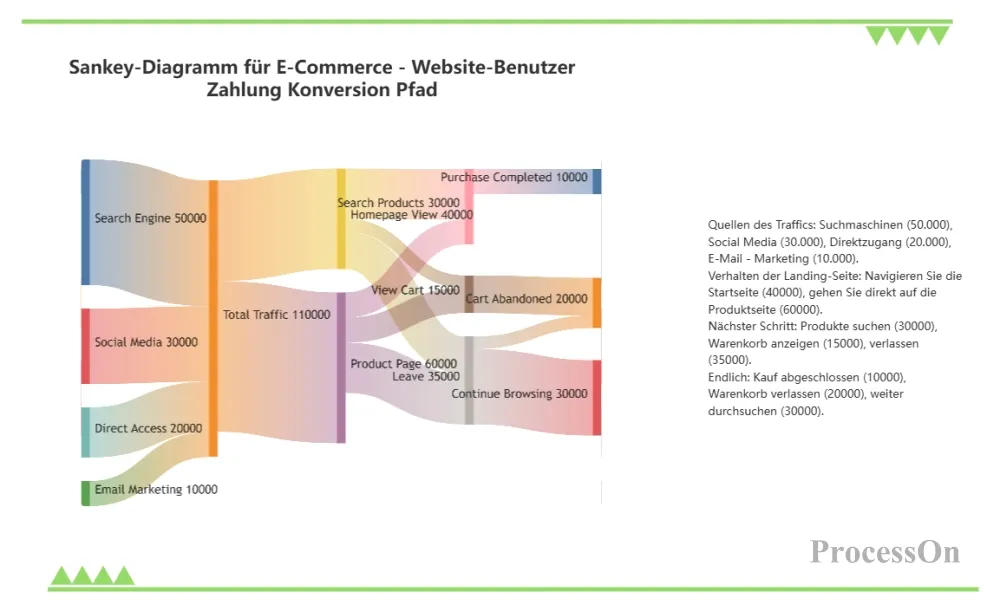

Sankey-Diagramm der nutzerfinanzierten Konversion auf E-Commerce-Websites
Trotz seiner Leistungsfähigkeit hat das Sankey-Diagramm auch seine Nachteile:
Zu viele Knotenpunkte können unübersichtlich wirken: Bei mehr als 30 Knotenpunkten verflechten sich die Linien und sind schwer lesbar. Lösung: Gruppieren Sie die Knotenpunkte nach Phasen und verwenden Sie ein interaktives Sankey-Diagramm (fahren Sie mit der Maus über den Pfad, um ihn hervorzuheben).
Für die Darstellung von Zeitreihen ungeeignet: Sankey-Diagramme sind statisch und können keine Veränderungen im Flussverlauf über die Zeit darstellen. Für eine dynamische Darstellung können mehrere Diagramme oder Animationen erstellt werden.
Das Problem der proportionalen Wahrnehmung: Das menschliche Auge ist weniger empfindlich für Breitenunterschiede als für Längenunterschiede, daher müssen numerische Beschriftungen hinzugefügt werden.
Sankey-Diagramme, die die Verteilung und den Transfer von Datenverkehr intuitiv darstellen können, haben sich zu einem leistungsstarken Werkzeug für interdisziplinäre Fachkräfte wie Datenanalysten, Ingenieure, Produktmanager und Finanzexperten entwickelt. Von Energieaudits bis hin zum Nutzerwachstum, von Finanzbudgets bis zur Optimierung der Lieferkette – sie helfen uns, strukturelle Probleme schnell zu erkennen.
Die Wahl der richtigen Tools ist entscheidend. Für Anwender ohne technische Vorkenntnisse bietet ProcessOn eine Lösung ohne Programmierung zur Erstellung von Sankey-Diagrammen. Dank integrierter Vorlagen und praktischer Exportfunktionen wird die Diagrammerstellung einfach und effizient. Erstellen Sie jetzt Ihr erstes Sankey-Diagramm mit ProcessOn – egal ob Sie das Jahresbudget Ihres Unternehmens analysieren oder Ihren Online-Marketing-Funnel visualisieren möchten, ein einziges Diagramm lässt Ihre Daten für sich sprechen.
