Dans le domaine de l'analyse et de la visualisation des données, il est souvent nécessaire de représenter les flux de données : par exemple, la provenance des fonds, leurs étapes de traitement et leur destination finale ; la transformation de l'énergie primaire en énergie destinée au consommateur final ; ou encore le parcours client, de l'accès à un site web à la conversion finale. Ces relations complexes de distribution, de convergence et de transfert sont difficiles à exprimer clairement à l'aide de simples graphiques à barres ou circulaires. C'est là que le diagramme de Sankey s'avère particulièrement utile.
Cet article expliquera en détail la définition, l'origine, les caractéristiques principales et les cas d'application des diagrammes de Sankey . Nous verrons également comment créer rapidement des diagrammes de Sankey professionnels à l'aide d'outils de création de graphiques en ligne tels que ProcessOn , permettant ainsi de visualiser clairement le flux de données en un coup d'œil.
Un diagramme de Sankey est un type spécifique d'organigramme utilisé pour visualiser le flux de ressources, d'énergie ou de quantités. Il se compose d'une série de lignes de largeurs variables s'étendant de gauche à droite (ou de haut en bas), la largeur des lignes représentant directement l'intensité du flux. Grâce à cette représentation visuelle, les utilisateurs peuvent intuitivement visualiser la distribution, le transfert et la perte de ressources à différentes étapes.
Le diagramme de Sankey doit son nom à Matthew Henry Phineas Riall Sankey, un ingénieur britannique d'origine irlandaise. En 1898, Sankey utilisa pour la première fois ce diagramme de flux d'énergie dans un article sur le rendement énergétique des machines à vapeur afin d'illustrer comment l'énergie fournie par le charbon était finalement convertie en travail utile et dissipée sous forme de chaleur. C'est pourquoi ce diagramme est également connu sous le nom de « diagramme de flux d'énergie de Sankey ».
Par la suite, les applications des diagrammes de Sankey se sont étendues bien au-delà du domaine de la thermodynamique et ont été largement utilisées dans de nombreux domaines tels que l'économie, la logistique, les transports, la biologie, les sciences de l'environnement et l'analyse des réseaux.
La largeur du flux est proportionnelle à sa valeur : l’épaisseur de chaque ligne de courant représente la quantité de flux, et un observateur peut voir d’un coup d’œil quels liens présentent un flux important et quels liens présentent une perte importante.
Sens d'écoulement : Généralement, les étapes du processus sont indiquées de gauche à droite, les flèches indiquant le sens du flux.
Nœud : Un point situé le long du chemin du flux, qui peut être la source, un lien intermédiaire ou la destination finale.
Conservation : Le flux total entrant dans un nœud doit être égal au flux total sortant du nœud (sauf s'il existe une source ou un puits à l'intérieur du nœud), ce qui reflète le principe de conservation de l'énergie ou de la matière.
L'application la plus classique. Elle illustre le processus de production et de consommation d'énergie d'une centrale électrique, incluant l'électricité, la chaleur et les pertes. Par exemple, la carte de Sankey des flux énergétiques mondiaux, publiée chaque année par l'Agence internationale de l'énergie (AIE), représente visuellement les schémas mondiaux d'offre et de consommation d'énergie.

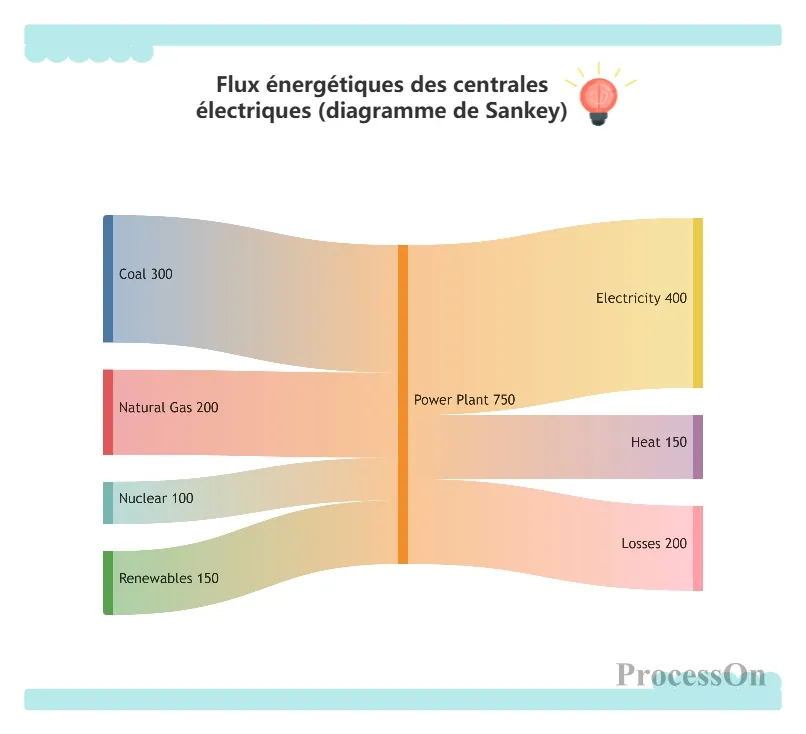

Flux d'énergie des centrales électriques vers le diagramme de Sankey
Suivi des flux financiers : des recettes fiscales (impôts, dette publique) aux dépenses ministérielles (défense, éducation, santé), puis aux projets spécifiques. Couramment utilisé en analyse financière par les administrations publiques et les entreprises.

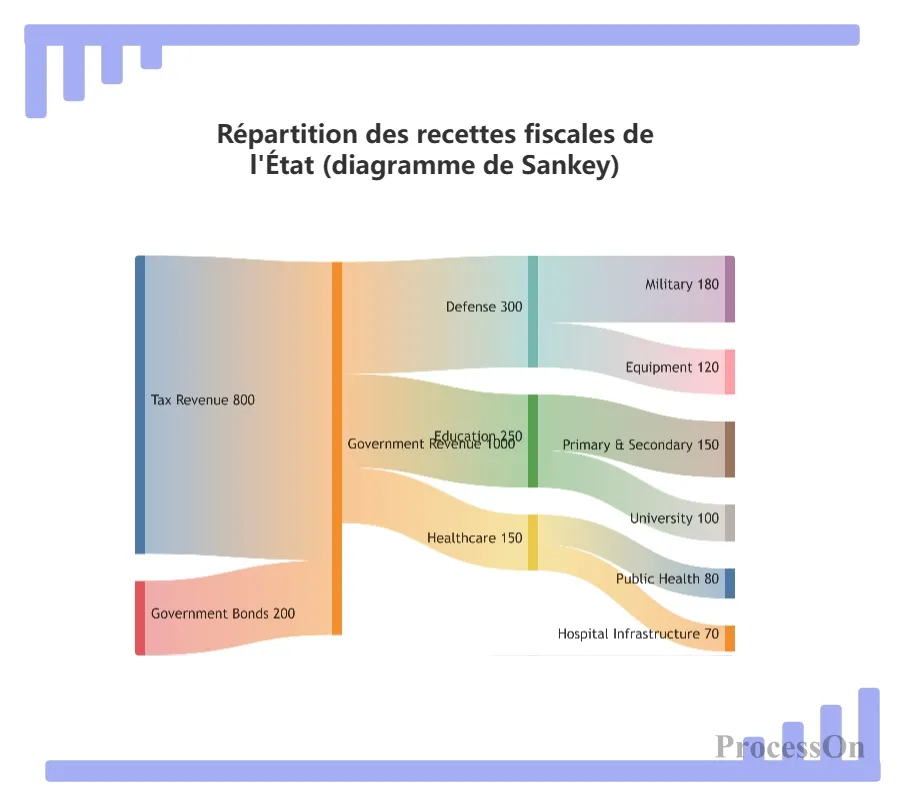

Diagramme de Sankey de la répartition des recettes fiscales publiques
Analyse du trafic du site web : Sources de trafic (moteurs de recherche, réseaux sociaux, accès direct) → Comportement sur la page de destination → Objectifs de conversion (inscription, achat, téléchargement). Ce diagramme de Sankey peut vous aider à optimiser votre stratégie marketing.

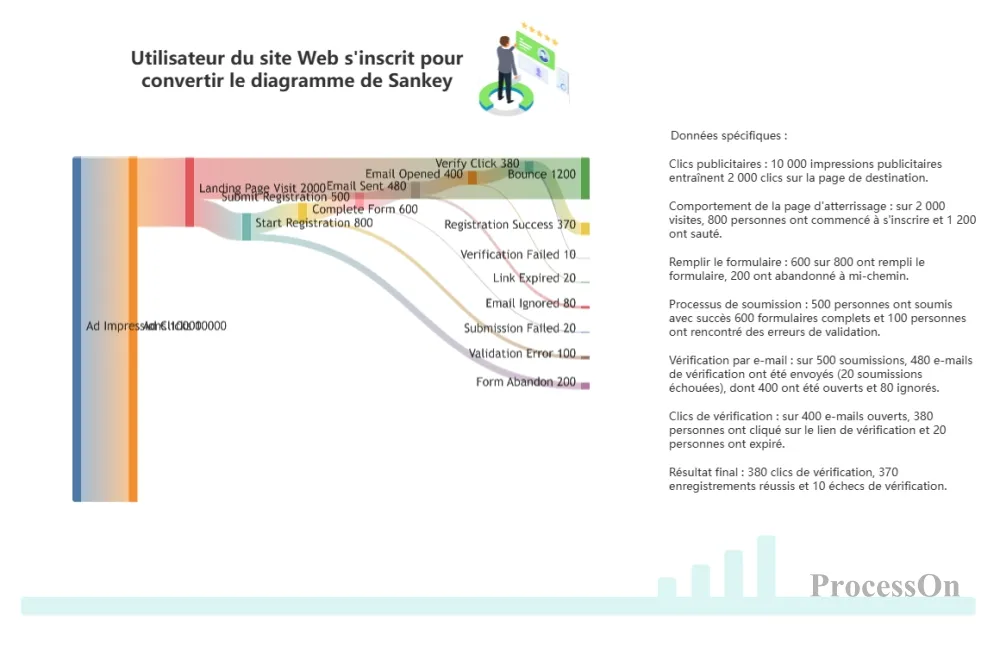

Diagramme de Sankey de la conversion des inscriptions d'utilisateurs de sites web
Origine des matières premières → Usine de production → Entrepôt régional → Magasin de détail → Consommateur. Un diagramme de Sankey permet de visualiser les pertes de stock ou l'efficacité à chaque étape.

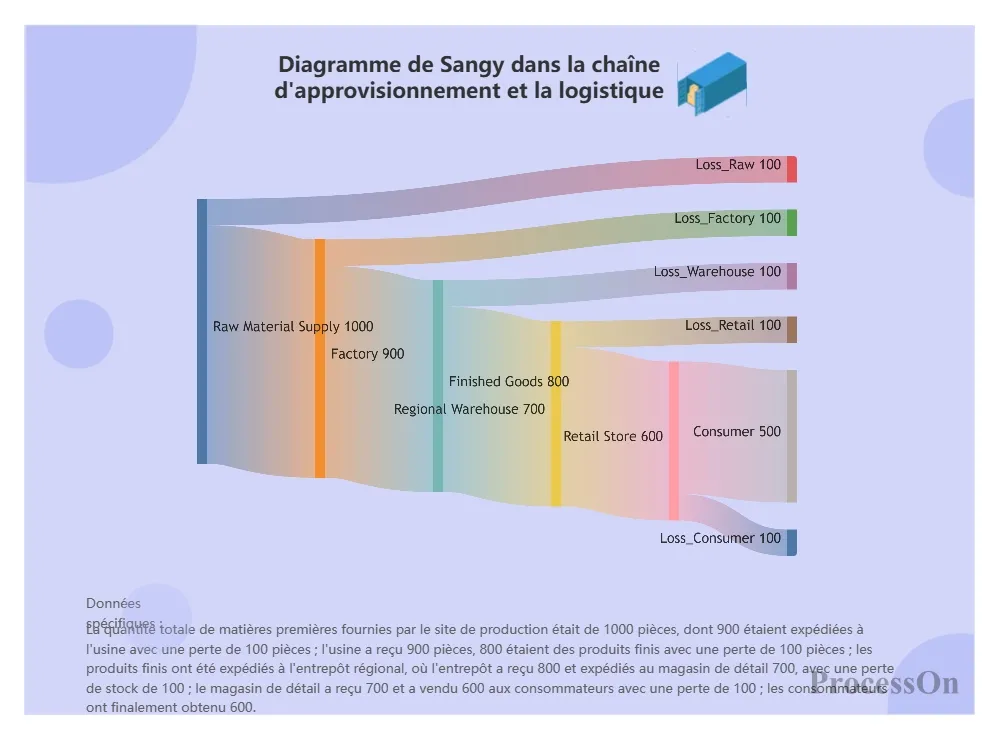

Diagramme de Sankey de la chaîne d'approvisionnement et de la logistique
Empreinte carbone, empreinte hydrique, cycle de l'azote, etc. Par exemple, en illustrant le flux des engrais azotés dans les terres agricoles : absorption par les cultures, infiltration dans les nappes phréatiques, volatilisation dans l'atmosphère, etc.

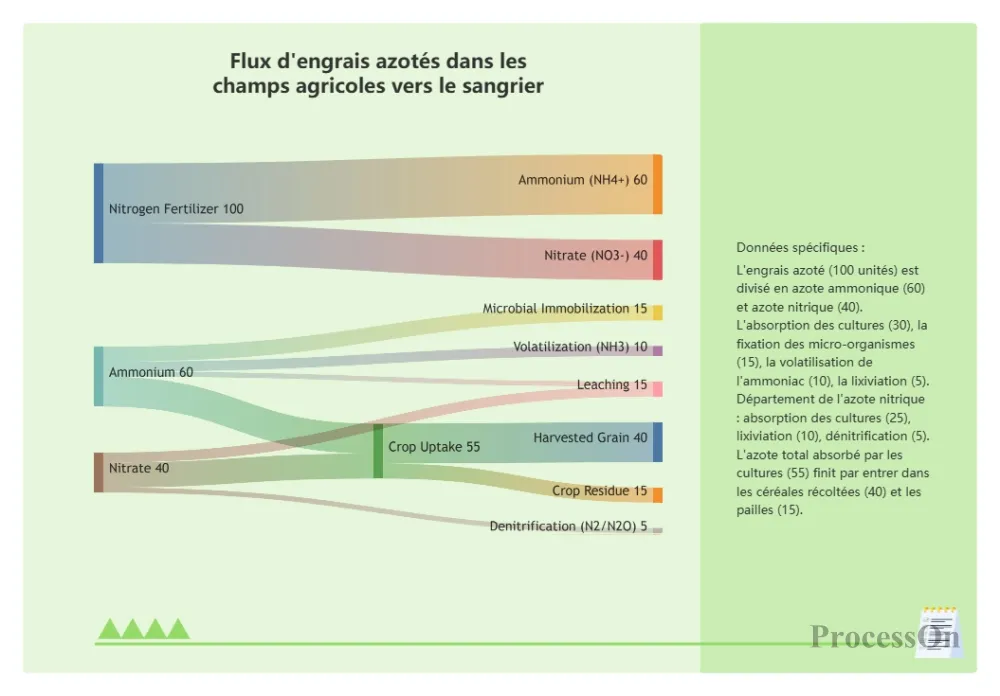

Flux d'engrais azotés vers les mûriers dans les terres agricoles
Les diagrammes de Sankey nécessitent trois types de données de base :
Liste des nœuds : Les noms des nœuds dans chaque étape (par exemple, charbon, pétrole, gaz naturel, centrale électrique, industrie, résidentiel, commerce).
Liste des liens : le nœud de départ, le nœud d’arrivée et le débit de chaque flux.
Regroupement optionnel des nœuds : Il est parfois nécessaire de regrouper les nœuds par étape pour améliorer la lisibilité.
Rendez-vous sur votre page de profil ProcessOn et créez un nouveau diagramme de flux. Cliquez sur « Insérer » → « Dessin Mermaid » dans la barre d’outils supérieure, puis saisissez le code du diagramme de Sankey dans l’éditeur de code Mermaid situé à droite, ou importez un fichier au format txt, markdown ou autre.
Cliquer sur le bouton « Modifier » situé au-dessus du diagramme de Sankey permet de modifier directement le code Mermaid à droite, ou d'ajouter des titres et des légendes par glisser-déposer depuis la bibliothèque graphique à gauche. Une fois le diagramme de Sankey terminé, vous pouvez l'exporter aux formats PNG, JPG, PDF ou SVG .
Supposons qu'un site web de commerce électronique souhaite analyser le parcours de conversion des utilisateurs, de la visite à l'achat, à l'aide d'un diagramme de Sankey. Les données sont les suivantes :
Sources de trafic : Moteurs de recherche (50 000), médias sociaux (30 000), visites directes (20 000), marketing par e-mail (10 000).
Comportement de la page de destination : Parcourez la page d'accueil (40000) ou accédez directement à la page produit (60000).
Étapes suivantes : Recherche de produits (30000), consultation du panier (15000), sortie (35000).
Final : Finaliser l'achat (10000), Abandonner le panier (20000), Continuer la navigation (30000).
Nous pouvons saisir les éléments suivants dans la zone de saisie ProcessOn Mermaid :
Résultat final affiché :

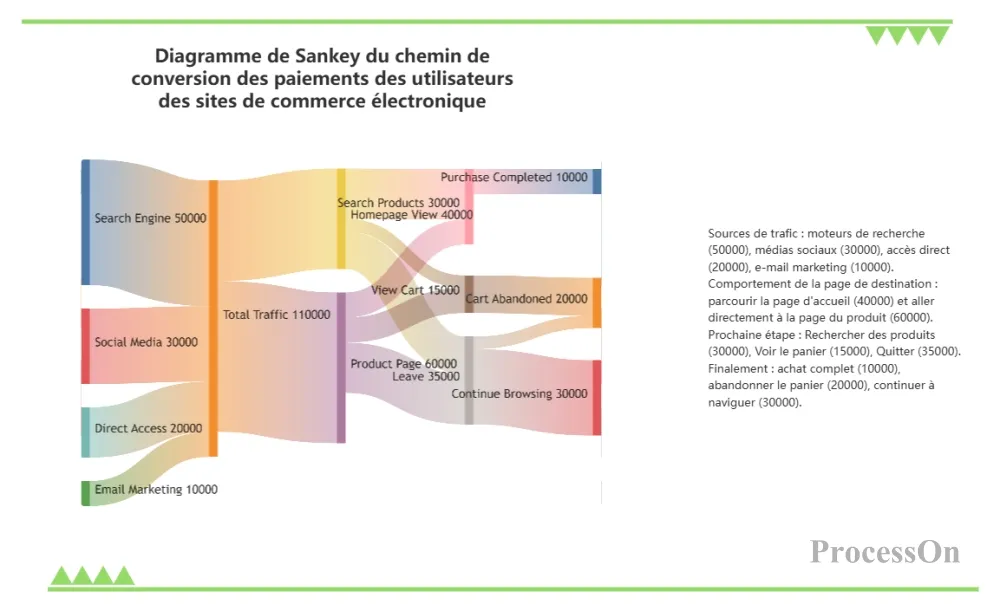

Diagramme de Sankey de la conversion des utilisateurs payants sur les sites de commerce électronique
Malgré sa puissance, le diagramme de Sankey présente également des inconvénients :
Un trop grand nombre de nœuds peut rendre le diagramme confus : au-delà de 30 nœuds, les lignes s’entremêlent et deviennent difficiles à lire. Solution : regroupez les éléments par étape et utilisez un diagramme de Sankey interactif (survolez le chemin pour le mettre en surbrillance).
Les diagrammes de Sankey ne sont pas adaptés à la représentation des séries temporelles : statiques, ils ne permettent pas de visualiser l’évolution des flux au fil du temps. Pour une représentation dynamique, il est possible de créer plusieurs graphiques ou animations.
Le problème de la perception proportionnelle : l’œil humain est moins sensible aux différences de largeur qu’aux différences de longueur, il faut donc ajouter des étiquettes numériques.
Les diagrammes de Sankey, grâce à leur capacité à représenter intuitivement la répartition et le transfert du trafic, sont devenus un outil précieux pour les professionnels de différentes disciplines, tels que les analystes de données, les ingénieurs, les chefs de produit et les financiers. Des audits énergétiques à la croissance du nombre d'utilisateurs, des budgets à l'optimisation de la chaîne d'approvisionnement, ils permettent d'identifier rapidement les problèmes structurels.
Le choix des outils est également crucial. Pour les utilisateurs sans connaissances techniques, ProcessOn propose une solution sans programmation pour créer des diagrammes de Sankey, avec des modèles intégrés et des fonctions d'exportation pratiques, simplifiant et optimisant ainsi la création de graphiques. Essayez dès maintenant de créer votre premier diagramme de Sankey sur ProcessOn : que ce soit pour analyser le budget annuel de votre entreprise ou pour visualiser votre entonnoir de marketing en ligne, un seul graphique suffit pour que vos données parlent d'elles-mêmes.
