Na área de análise e visualização de dados, frequentemente precisamos mostrar relações de "fluxo" — por exemplo, a origem dos fundos, as etapas pelas quais passam e seu destino final; ou como a energia é transformada de energia primária em energia para o consumidor final; ou o caminho comportamental do usuário desde o acesso a um site até a conversão final. Essas relações complexas de distribuição, convergência e transferência são difíceis de expressar claramente usando gráficos de barras ou de pizza comuns. É aí que o Diagrama de Sankey se torna útil.
Este artigo explicará sistematicamente a definição, a origem, as principais características e os cenários de aplicação dos diagramas de Sankey . Também apresentaremos como criar rapidamente diagramas de Sankey profissionais usando ferramentas de criação de gráficos online, como o ProcessOn , tornando o fluxo de dados claro à primeira vista.
Um diagrama de Sankey é um tipo específico de fluxograma usado para visualizar o fluxo de recursos, energia ou quantidade. Consiste em uma série de faixas de larguras variáveis que fluem da esquerda para a direita (ou de cima para baixo), com a largura das linhas representando diretamente a magnitude do fluxo. Por meio dessa metáfora visual, os usuários podem visualizar intuitivamente a distribuição, a transferência e a perda de recursos em vários estágios.
O diagrama de Sankey recebeu esse nome em homenagem a Matthew Henry Phineas Riall Sankey, um engenheiro britânico nascido na Irlanda. Em 1898, Sankey utilizou pela primeira vez esse diagrama de fluxo de energia em um artigo sobre a eficiência energética de máquinas a vapor para ilustrar como a energia proveniente do carvão era convertida em trabalho útil e calor dissipado. Portanto, esse diagrama também é conhecido como "diagrama de fluxo de energia de Sankey".
Posteriormente, as aplicações dos diagramas de Sankey se estenderam muito além do campo da termodinâmica, sendo amplamente utilizadas em diversas áreas, como economia, logística, transporte, biologia, ciências ambientais e análise de redes.
A largura do fluxo é proporcional ao valor: a espessura de cada linha de corrente representa a quantidade de fluxo, e um observador pode ver de relance quais trechos têm um fluxo grande e quais trechos têm uma grande perda.
Direcionalidade: Normalmente, as etapas do processo são indicadas da esquerda para a direita, com setas indicando a direção do fluxo.
Nó: Um ponto ao longo do fluxo, que pode ser a origem, um elo intermediário ou o destino final.
Conservação: O fluxo total que entra em um nó deve ser igual ao fluxo total que sai do nó (a menos que haja uma fonte ou um sumidouro dentro do nó), o que reflete o princípio da conservação de energia ou matéria.
A aplicação mais clássica. Ela ilustra o processo de entrada (carvão, gás natural, energia nuclear, energia renovável) e saída de energia de uma usina, incluindo eletricidade, calor e perdas. Por exemplo, o Mapa de Sankey dos Fluxos Mundiais de Energia, publicado anualmente pela Agência Internacional de Energia (IEA), exibe visualmente os padrões globais de oferta e consumo de energia.

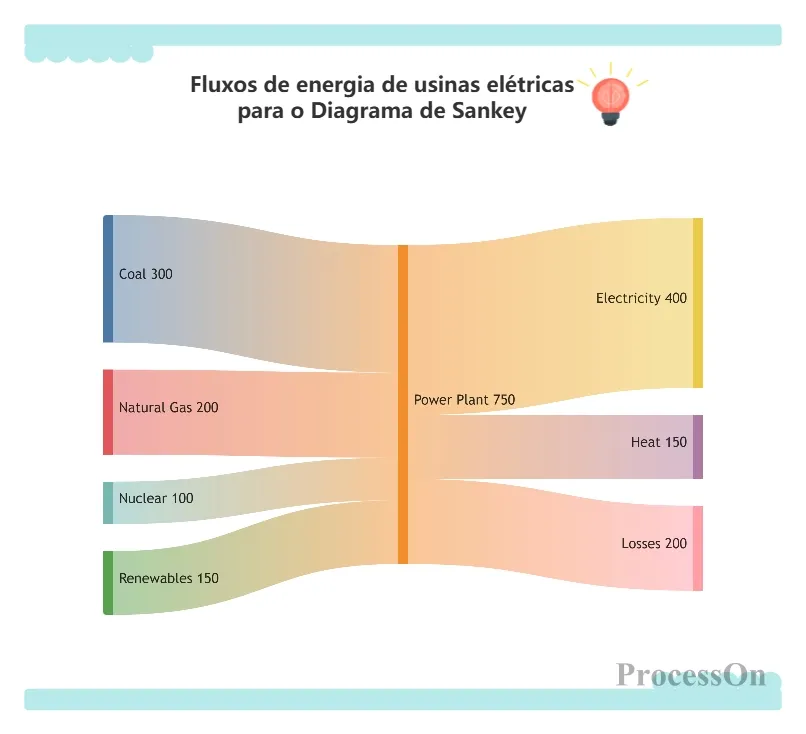

Fluxo de energia das usinas elétricas para o diagrama de Sankey
Rastreamento do fluxo de fundos: da receita fiscal (impostos, dívida pública) às despesas departamentais (defesa, educação, saúde) e, em seguida, a projetos específicos. Comumente utilizado em análises financeiras por órgãos governamentais ou empresas.

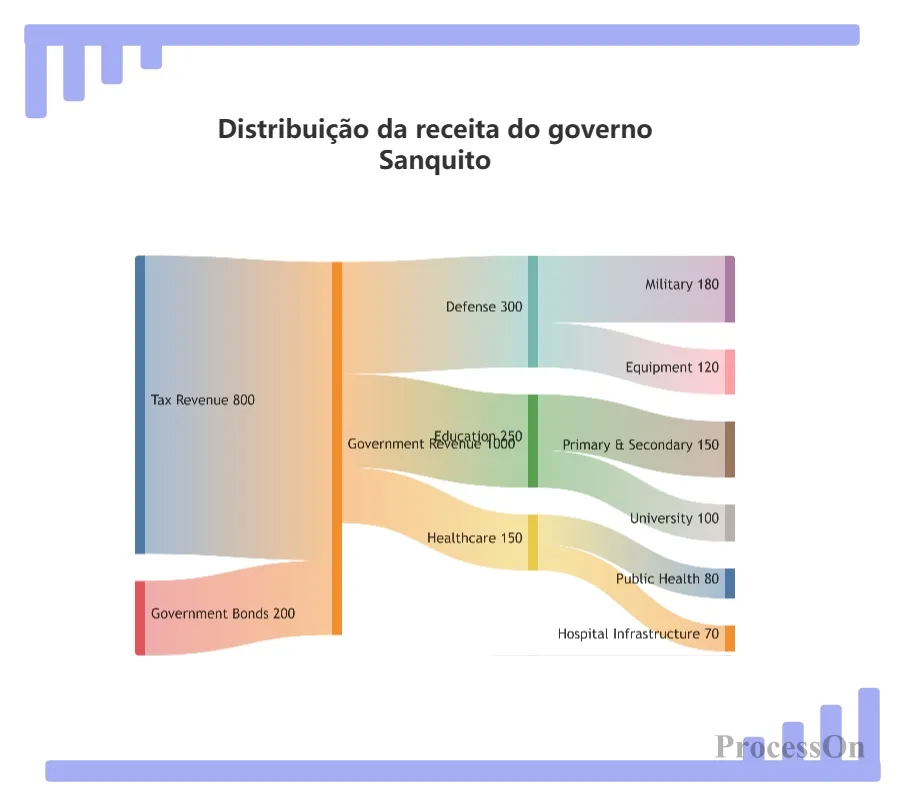

Diagrama de Sankey da distribuição da receita fiscal do governo
Análise de tráfego do site: Fontes de tráfego (mecanismos de busca, mídias sociais, acesso direto) → Comportamento na página de destino → Objetivos de conversão (cadastro, compra, download). Este diagrama de Sankey pode ajudar a otimizar seu mix de canais de marketing.

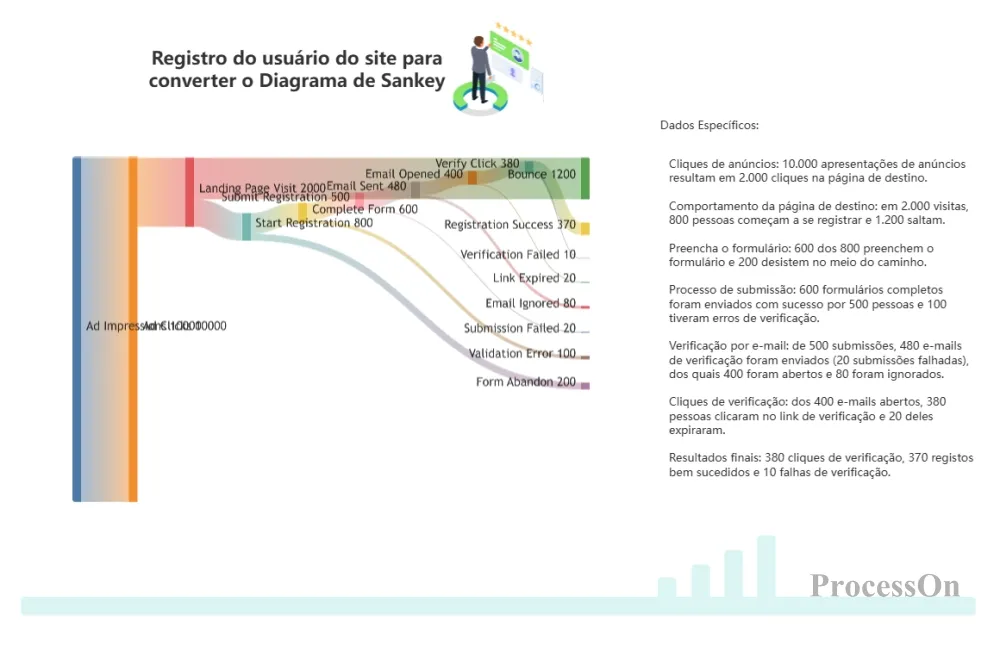

Diagrama de Sankey da conversão de registro de usuários do site
Origem da matéria-prima → Fábrica → Armazém regional → Loja de varejo → Consumidor. Um diagrama de Sankey pode mostrar as perdas de estoque ou a eficiência em cada etapa.

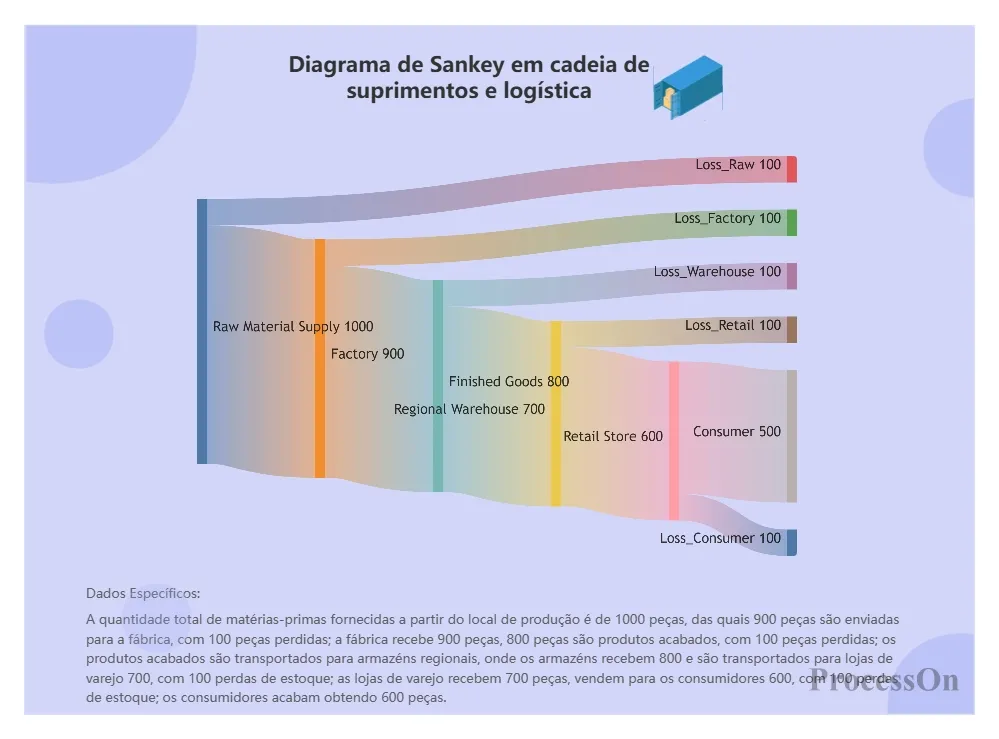

Diagrama de Sankey da cadeia de suprimentos e logística
Pegada de carbono, pegada hídrica, ciclo do nitrogênio, etc. Por exemplo, mostrando o fluxo de fertilizante nitrogenado em terras agrícolas: absorvido pelas culturas, infiltrando-se no lençol freático, volatilizando-se para a atmosfera, etc.

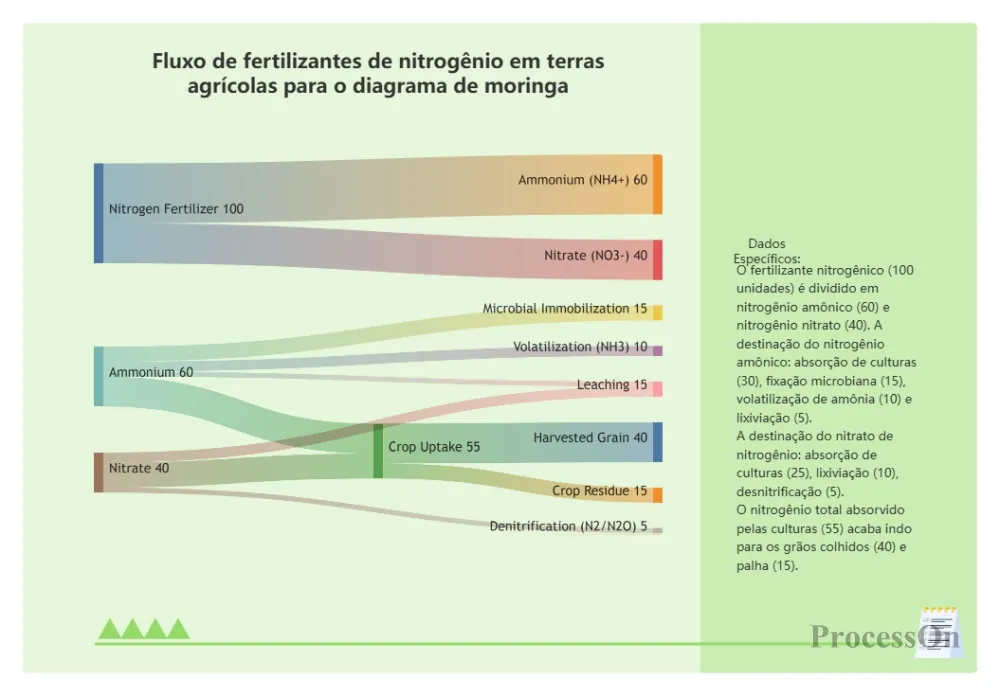

Fluxo de fertilizante nitrogenado para amoreiras em terras agrícolas
Os diagramas de Sankey requerem três tipos básicos de dados:
Lista de nós: Os nomes dos nós em cada etapa (por exemplo, carvão, petróleo, gás natural, usina elétrica, indústria, residencial, comércio).
Lista de links: o nó inicial, o nó final e a taxa de fluxo de cada fluxo.
Agrupamento opcional de nós: Às vezes, é necessário agrupar os nós por etapa para melhorar a legibilidade.
Acesse a página do seu perfil no ProcessOn e crie um novo fluxograma. Clique em "Inserir" → "Desenho de Sereia" na barra de ferramentas superior e insira o código do diagrama de Sankey no editor de código de Sereia à direita ou carregue um arquivo em formato txt, markdown ou outros formatos.
Clicar no botão "Editar" acima do diagrama de Sankey permite que você modifique diretamente o código da Sereia à direita ou arraste e solte imagens da biblioteca de imagens à esquerda para adicionar títulos e legendas. Depois de concluir o diagrama de Sankey, você pode exportá-lo nos formatos PNG, JPG, PDF ou SVG .
Suponha que um site de comércio eletrônico queira analisar o caminho de conversão do usuário, da visita à compra, utilizando um diagrama de Sankey. Os dados são os seguintes:
Fontes de tráfego: mecanismos de busca (50.000), mídias sociais (30.000), visitas diretas (20.000), marketing por e-mail (10.000).
Comportamento da página de destino: Navegar na página inicial (40000) ou ir diretamente para a página do produto (60000).
Próximos passos: Pesquisar produtos (30000), visualizar carrinho de compras (15000), sair (35000).
Final: Concluir compra (10000), Abandonar carrinho de compras (20000), Continuar navegando (30000).
Podemos inserir o seguinte na caixa de edição ProcessOn Mermaid:
Resultado final da exibição:

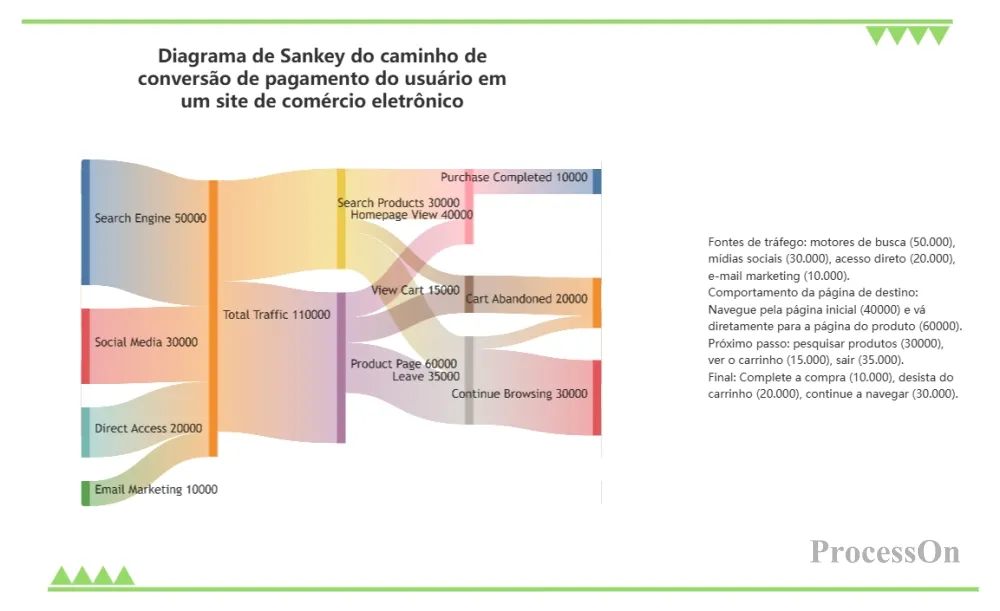

Diagrama de Sankey da conversão de usuários em compras pagas em sites de comércio eletrônico.
Apesar de seu poder, o diagrama de Sankey também tem suas desvantagens:
Muitos nós podem criar uma aparência confusa: com mais de 30 nós, as linhas se entrelaçam e ficam difíceis de ler. Solução: Agrupe por etapa e use um diagrama de Sankey interativo (passe o cursor sobre o caminho para destacá-lo).
Não são adequados para representar séries temporais: os diagramas de Sankey são estáticos e não conseguem mostrar mudanças no fluxo ao longo do tempo. Para uma representação dinâmica, podem ser criados múltiplos gráficos ou animações.
O problema da percepção proporcional: o olho humano é menos sensível às diferenças de largura do que às diferenças de comprimento, por isso é necessário adicionar rótulos numéricos.
Os diagramas de Sankey, com sua capacidade de representar intuitivamente a alocação e a transferência de tráfego, tornaram-se uma ferramenta poderosa para profissionais multidisciplinares, como analistas de dados, engenheiros, gerentes de produto e pessoal da área financeira. De auditorias energéticas ao crescimento de usuários, de orçamentos fiscais à otimização da cadeia de suprimentos, eles podem nos ajudar a identificar rapidamente problemas estruturais.
A escolha das ferramentas também é crucial. Para usuários sem formação técnica, o ProcessOn oferece uma solução sem código para a criação de diagramas de Sankey, com modelos integrados e funções de exportação práticas, tornando a criação de gráficos fácil e eficiente. Experimente criar seu primeiro diagrama de Sankey no ProcessOn agora mesmo — seja para analisar o orçamento anual da sua empresa ou para delinear seu funil de marketing online, um único gráfico pode deixar seus dados falarem por si.
