데이터 분석 및 시각화 분야에서는 자금의 출처, 거치는 단계, 최종 목적지와 같은 "흐름" 관계를 보여줘야 할 때가 많습니다. 또는 1차 에너지가 최종 소비자 에너지로 변환되는 과정, 웹사이트 방문부터 최종 구매까지의 사용자 행동 경로 등을 나타낼 수 있습니다. 이러한 복잡한 분배, 수렴, 이동 관계는 일반적인 막대 그래프나 원형 그래프로는 명확하게 표현하기 어렵습니다. 바로 이럴 때 생키 다이어그램이 유용하게 활용됩니다.
이 글에서는 산키 다이어그램의 정의, 기원, 핵심 특징 및 적용 사례를 체계적으로 설명합니다 . 또한 ProcessOn 과 같은 온라인 차트 작성 도구를 사용하여 데이터 흐름을 한눈에 명확하게 보여주는 전문적인 산키 다이어그램을 빠르게 작성하는 방법도 소개합니다 .
샌키 다이어그램은 흐름, 에너지 또는 수량의 흐름을 시각화하는 데 사용되는 특정 유형의 흐름도입니다. 이는 왼쪽에서 오른쪽(또는 위에서 아래)으로 흐르는 다양한 너비의 막대들로 구성되며, 각 막대의 너비는 흐름의 크기를 직접적으로 나타냅니다. 이러한 시각적 비유를 통해 사용자는 다양한 단계에서 자원의 분배, 이동 및 손실을 직관적으로 파악할 수 있습니다.
샌키 다이어그램은 아일랜드 태생의 영국 엔지니어인 매튜 헨리 피니어스 리얼 샌키의 이름을 따서 명명되었습니다. 샌키는 1898년 증기 기관의 에너지 효율에 관한 논문에서 석탄에서 투입된 에너지가 어떻게 유용한 일로 변환되고 열로 발산되는지를 설명하기 위해 이 에너지 흐름도를 처음 사용했습니다. 따라서 이 다이어그램은 "샌키 에너지 흐름도"라고도 불립니다.
이후, 생키 다이어그램의 응용 분야는 열역학 분야를 훨씬 넘어 경제학, 물류, 운송, 생물학, 환경 과학, 네트워크 분석 등 다양한 분야에서 널리 활용되었습니다.
흐름의 폭은 값에 비례합니다. 각 유선의 두께는 흐름의 양을 나타내며, 관찰자는 어떤 링크에서 흐름이 많고 어떤 링크에서 손실이 큰지 한눈에 알 수 있습니다.
방향성: 일반적으로 프로세스의 단계는 왼쪽에서 오른쪽으로 표시되며, 화살표는 흐름의 방향을 나타냅니다.
노드: 흐름 경로상의 한 지점으로, 출발지, 중간 연결 고리 또는 최종 목적지가 될 수 있습니다.
보존 법칙: 노드로 유입되는 총 유량은 노드에서 유출되는 총 유량과 같아야 합니다(노드 내부에 소스 또는 싱크가 있는 경우는 제외). 이는 에너지 또는 물질 보존 법칙을 반영합니다.

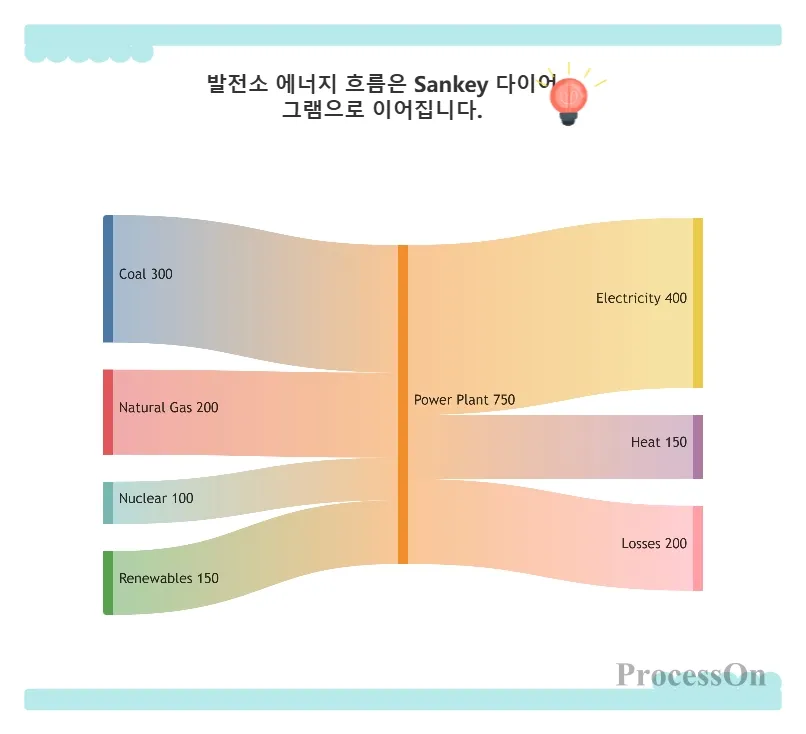

가장 대표적인 활용 사례입니다. 발전소의 에너지 투입(석탄, 천연가스, 원자력, 재생에너지)과 산출(전력, 열, 손실 포함) 과정을 시각적으로 보여줍니다. 예를 들어, 국제에너지기구(IEA)에서 매년 발간하는 세계 에너지 흐름의 생키 지도(Sankey Map of World Energy Flows)는 전 세계 에너지 공급 및 소비 패턴을 시각적으로 나타냅니다.

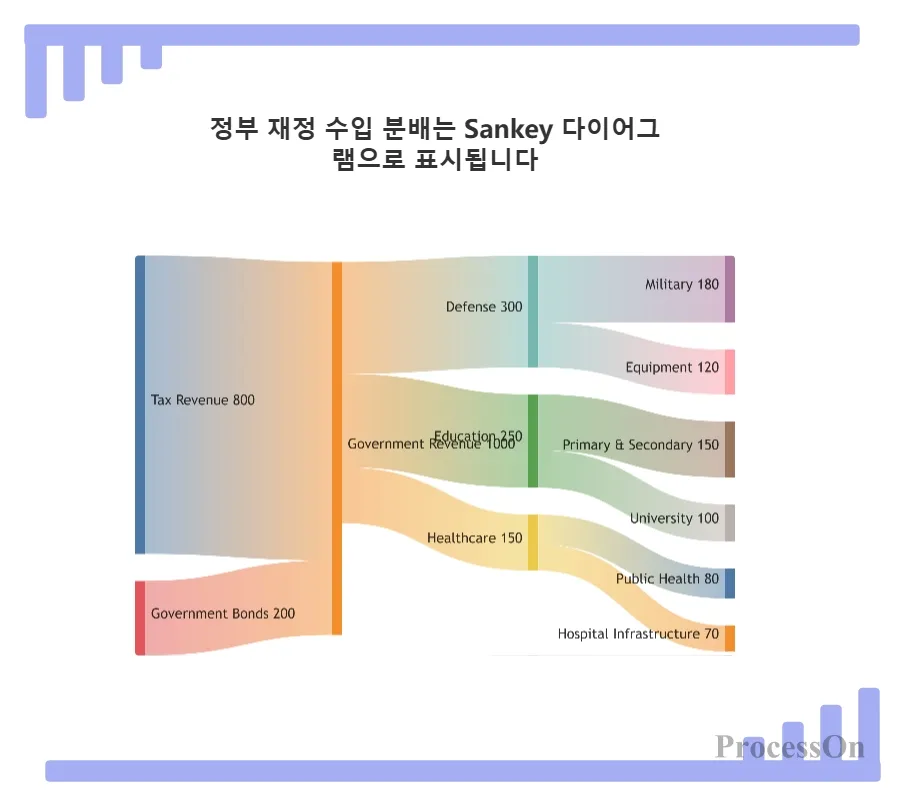

재정 수입(세금, 국가 부채)에서 부처별 지출(국방, 교육, 의료)로, 그리고 특정 프로젝트로 이어지는 자금 흐름 추적. 정부 부처나 기업의 재무 분석에 일반적으로 사용됩니다.
웹사이트 트래픽 분석: 트래픽 소스(검색 엔진, 소셜 미디어, 직접 접속) → 방문 페이지 행동 → 전환 목표(가입, 구매, 다운로드). 이 Sankey 다이어그램은 마케팅 채널 믹스를 최적화하는 데 도움이 될 수 있습니다.

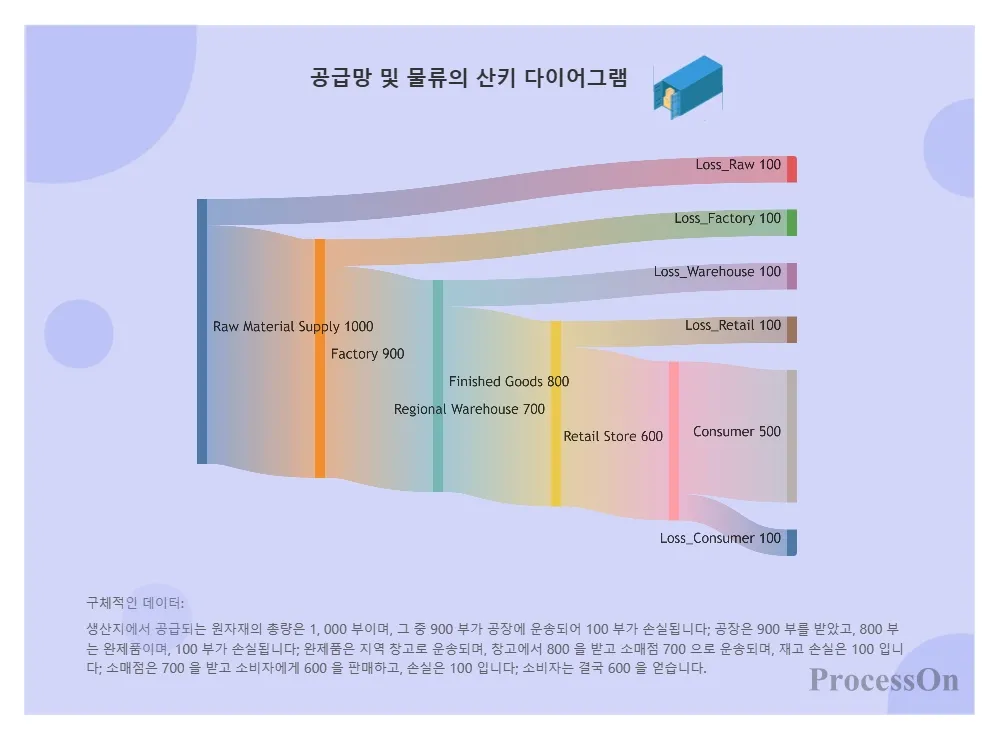

원자재 공급원 → 생산 공장 → 지역 창고 → 소매점 → 소비자. 샌키 다이어그램은 각 단계에서의 재고 손실 또는 효율성을 보여줄 수 있습니다.

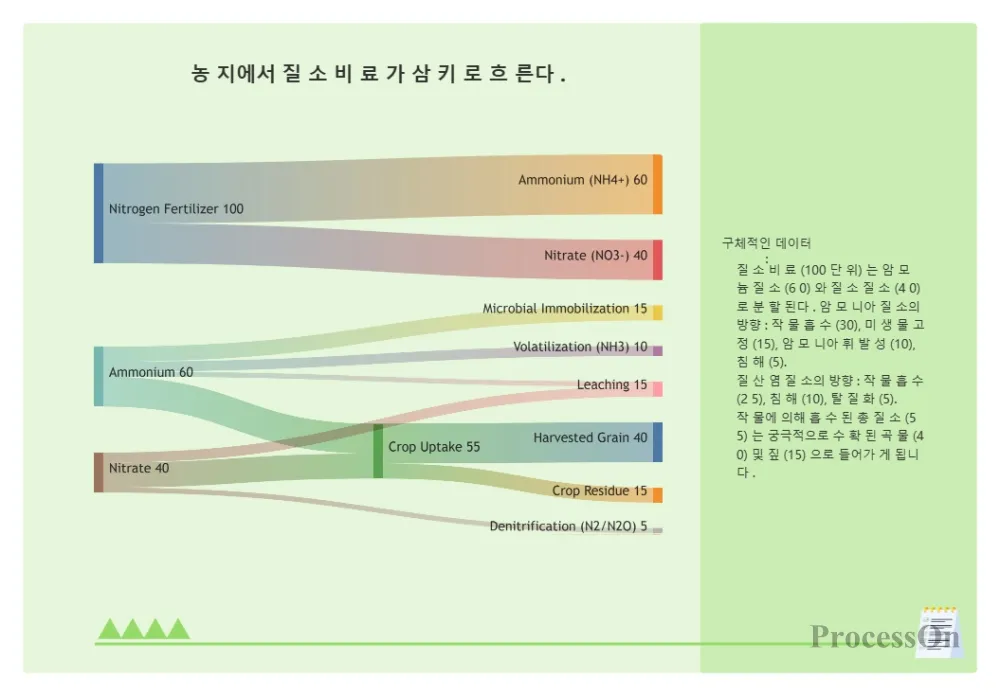

탄소 발자국, 물 발자국, 질소 순환 등. 예를 들어, 농경지에서 질소 비료의 흐름을 보여주는 것: 작물에 흡수되는 것, 지하수로 스며드는 것, 대기로 휘발되는 것 등.
산키 다이어그램을 작성하려면 세 가지 기본 유형의 데이터가 필요합니다.
노드 목록: 각 단계에 있는 노드의 이름(예: 석탄, 석유, 천연가스, 발전소, 산업, 주거, 상업).
링크 목록: 각 흐름의 시작 노드, 끝 노드 및 유량.
선택적 노드 그룹화: 가독성을 높이기 위해 노드를 단계별로 그룹화해야 하는 경우가 있습니다.
ProcessOn 프로필 페이지로 이동하여 새 순서도를 만드세요. 상단 도구 모음에서 "삽입" → "머메이드 드로잉"을 클릭하고 오른쪽에 있는 머메이드 코드 편집기에 Sankey 다이어그램 코드를 입력하거나 txt, markdown 또는 기타 형식의 파일을 업로드하세요.
산키 다이어그램 위에 있는 "편집" 버튼을 클릭하면 오른쪽에 있는 머메이드 코드를 직접 수정하거나 왼쪽 그래픽 라이브러리에서 그래픽을 드래그 앤 드롭하여 제목과 범례를 추가할 수 있습니다. 산키 다이어그램 작성이 완료되면 PNG, JPG, PDF 또는 SVG 형식으로 내보낼 수 있습니다.

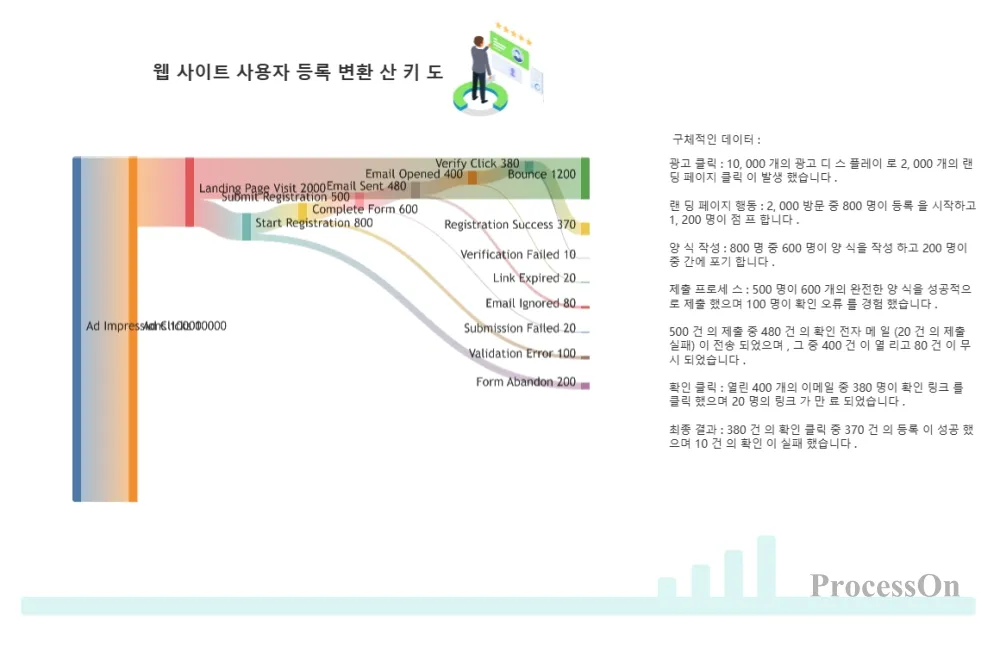

전자상거래 웹사이트에서 방문자의 구매 전환 경로를 샌키 다이어그램을 사용하여 분석하려고 한다고 가정해 보겠습니다. 데이터는 다음과 같습니다.
트래픽 소스: 검색 엔진(50,000), 소셜 미디어(30,000), 직접 방문(20,000), 이메일 마케팅(10,000).
랜딩 페이지 동작: 홈페이지 탐색(40000) 또는 제품 페이지로 바로 이동(60000).
다음 단계: 제품 검색(30000), 장바구니 보기(15000), 종료(35000).
최종: 구매 완료(10000), 장바구니 포기(20000), 계속 둘러보기(30000).
ProcessOn Mermaid 편집 상자에 다음을 입력 할 수 있습니다 .
최종 표시 결과:

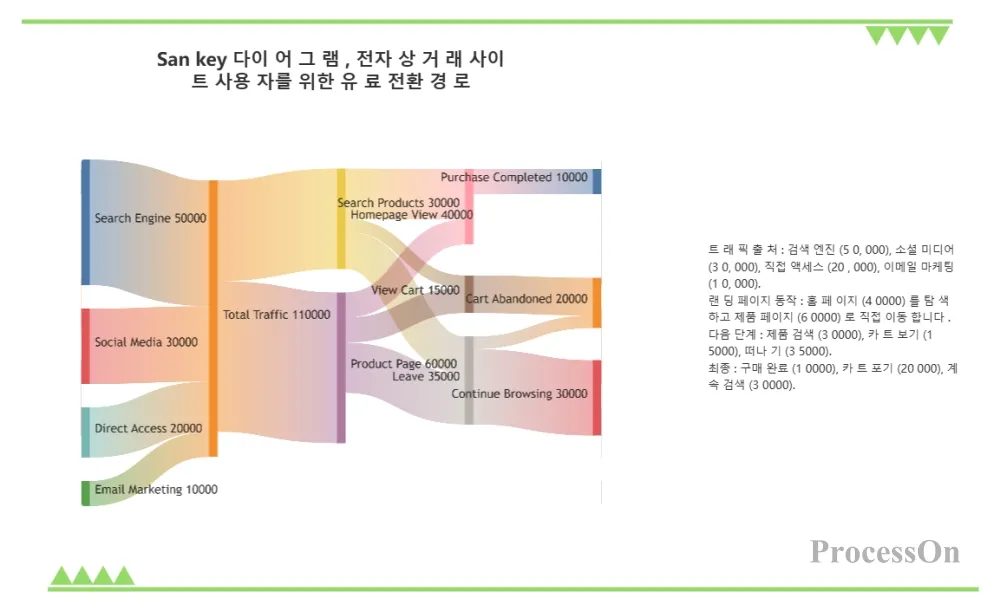

전자상거래 웹사이트에서 사용자 유료 전환에 대한 Sankey 다이어그램
샌키 다이어그램은 강력한 도구이지만, 몇 가지 단점도 있습니다.
노드가 너무 많으면 복잡해 보일 수 있습니다. 노드가 30개를 넘으면 선들이 서로 얽혀 읽기 어려워집니다. 해결 방법: 단계별로 그룹화하고 대화형 Sankey 다이어그램을 사용하세요(경로 위에 마우스를 올려놓으면 강조 표시됩니다).
시계열 표현에는 적합하지 않습니다. 산키 플롯은 정적이므로 시간 경과에 따른 유량 변화를 보여줄 수 없습니다. 동적인 표현을 위해서는 여러 개의 플롯이나 애니메이션을 생성할 수 있습니다.
비례 인식의 문제: 인간의 눈은 길이 차이에 비해 너비 차이에 덜 민감하므로 숫자 라벨을 추가해야 합니다.
샌키 다이어그램은 트래픽 할당 및 전송을 직관적으로 나타내는 능력 덕분에 데이터 분석가, 엔지니어, 제품 관리자, 재무 담당자 등 다양한 분야의 전문가들에게 강력한 도구로 자리 잡았습니다. 에너지 감사부터 사용자 증가, 재정 예산부터 공급망 최적화에 이르기까지, 샌키 다이어그램은 구조적 문제를 신속하게 파악하는 데 도움을 줄 수 있습니다.
도구 선택 또한 매우 중요합니다. 기술적인 배경 지식이 없는 사용자를 위해 ProcessOn은 내장 템플릿과 편리한 내보내기 기능을 통해 코딩 없이 산키 다이어그램을 생성할 수 있는 솔루션을 제공하여 쉽고 효율적인 차트 제작을 지원합니다. 지금 ProcessOn에서 첫 산키 다이어그램을 만들어 보세요. 회사 연간 예산 분석부터 온라인 마케팅 퍼널 개요 작성까지, 단 하나의 차트로 데이터를 명확하게 보여줄 수 있습니다.
