En el campo del análisis y la visualización de datos, a menudo necesitamos mostrar relaciones de "flujo", por ejemplo, el origen de los fondos, las etapas por las que pasan y su destino final; o cómo se transforma la energía primaria en energía para el consumidor final; o la ruta de comportamiento del usuario desde que ingresa a un sitio web hasta la conversión final. Estas complejas relaciones de distribución, convergencia y transferencia son difíciles de expresar claramente con gráficos de barras o circulares convencionales. Aquí es donde el diagrama de Sankey resulta útil.
Este artículo explicará sistemáticamente la definición, el origen, las características principales y los escenarios de aplicación de los diagramas de Sankey . También mostraremos cómo crear rápidamente diagramas de Sankey profesionales utilizando herramientas de gráficos en línea como ProcessOn , lo que permite visualizar el flujo de datos de un vistazo.
Un diagrama de Sankey es un tipo específico de diagrama de flujo que se utiliza para visualizar el flujo de energía o cantidad. Consiste en una serie de franjas de ancho variable que fluyen de izquierda a derecha (o de arriba abajo), donde el ancho de las líneas representa directamente la magnitud del flujo. Mediante esta metáfora visual, los usuarios pueden observar intuitivamente la distribución, la transferencia y la pérdida de recursos en las distintas etapas.
El diagrama de Sankey recibe su nombre de Matthew Henry Phineas Riall Sankey, un ingeniero británico de origen irlandés. En 1898, Sankey utilizó por primera vez este diagrama de flujo de energía en un artículo sobre la eficiencia energética de las máquinas de vapor para ilustrar cómo la energía proveniente del carbón se convertía finalmente en trabajo útil y calor disipado. Por lo tanto, este diagrama también se conoce como el "diagrama de flujo de energía de Sankey".
Posteriormente, las aplicaciones de los diagramas de Sankey se extendieron mucho más allá del campo de la termodinámica y se utilizaron ampliamente en muchos campos como la economía, la logística, el transporte, la biología, las ciencias ambientales y el análisis de redes.
El ancho del flujo es proporcional al valor: el grosor de cada línea de corriente representa la cantidad de flujo, y un observador puede ver de un vistazo qué enlaces tienen un gran flujo y qué enlaces tienen una gran pérdida.
Direccionalidad: Normalmente, las etapas del proceso se indican de izquierda a derecha, con flechas que señalan la dirección del flujo.
Nodo: Un punto a lo largo de la ruta de flujo, que puede ser el origen, un enlace intermedio o el destino final.
Conservación: El flujo total que entra en un nodo debe ser igual al flujo total que sale del nodo (a menos que haya una fuente o un sumidero dentro del nodo), lo que refleja el principio de conservación de la energía o la materia.
La aplicación más clásica. Ilustra el proceso de entrada (carbón, gas natural, energía nuclear, energías renovables) y salida de energía de una central eléctrica, incluyendo electricidad, calor y pérdidas. Por ejemplo, el Mapa de Sankey de Flujos Mundiales de Energía, publicado anualmente por la Agencia Internacional de Energía (AIE), muestra visualmente los patrones globales de suministro y consumo de energía.

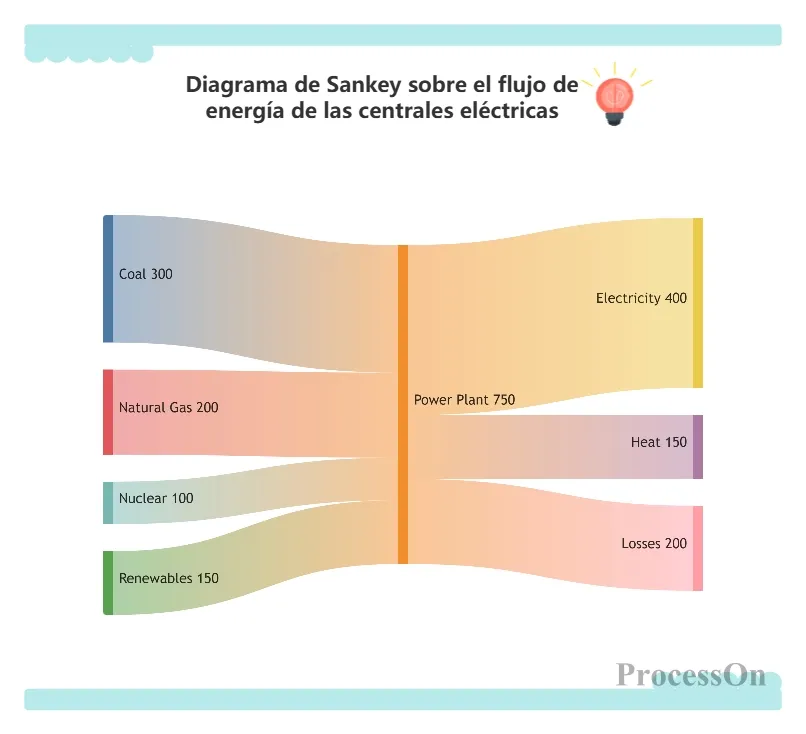

Flujo de energía desde las centrales eléctricas al diagrama de Sankey
Seguimiento de los flujos de fondos: desde los ingresos fiscales (impuestos, deuda pública) hasta los gastos departamentales (defensa, educación, sanidad) y, posteriormente, a proyectos específicos. De uso común en el análisis financiero de departamentos gubernamentales o empresas.

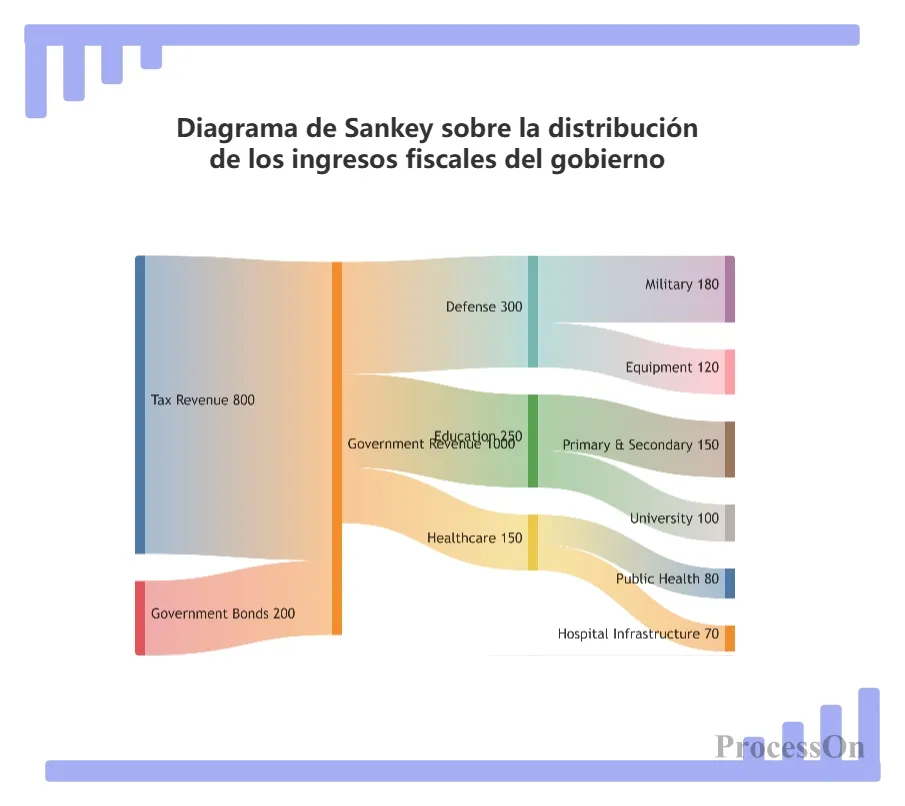

Diagrama de Sankey de la distribución de los ingresos fiscales del gobierno
Análisis del tráfico web: Fuentes de tráfico (motores de búsqueda, redes sociales, acceso directo) → Comportamiento en la página de destino → Objetivos de conversión (registro, compra, descarga). Este diagrama de Sankey puede ayudarte a optimizar tu combinación de canales de marketing.

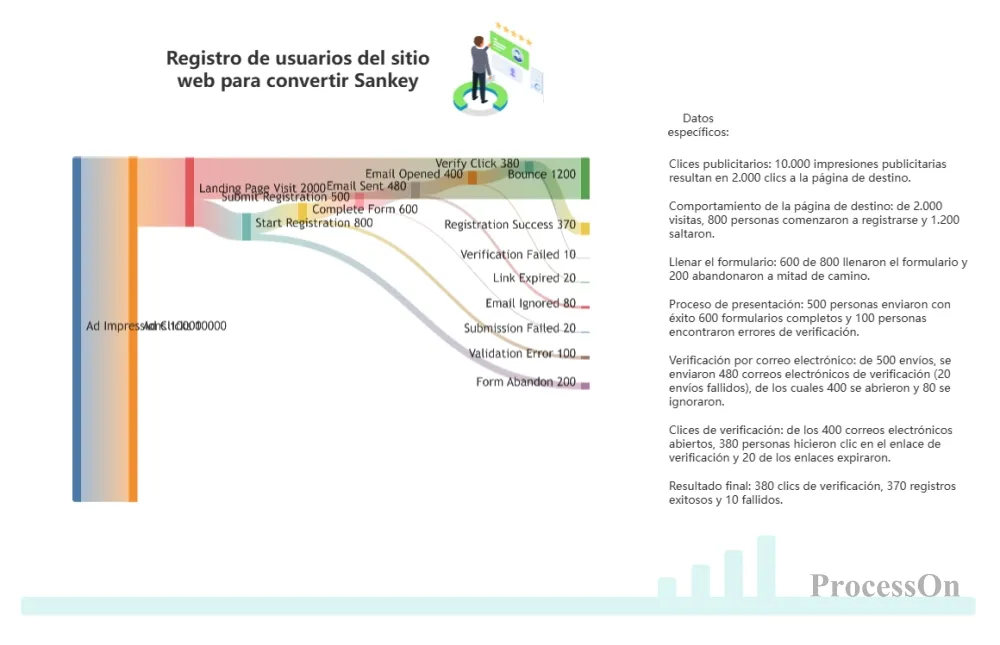

Diagrama de Sankey de conversión de registro de usuario de sitio web
Origen de la materia prima → Planta de producción → Almacén regional → Tienda minorista → Consumidor. Un diagrama de Sankey puede mostrar las pérdidas de inventario o la eficiencia en cada etapa.

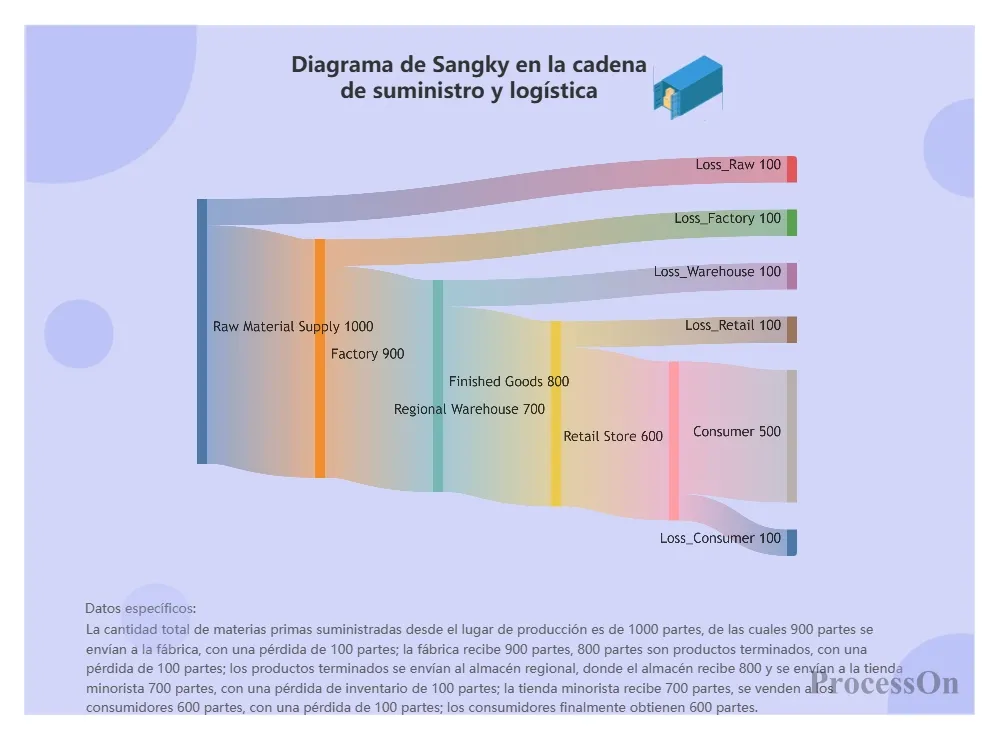

Diagrama de Sankey de la cadena de suministro y la logística
Huella de carbono, huella hídrica, ciclo del nitrógeno, etc. Por ejemplo, mostrando el flujo de fertilizantes nitrogenados en tierras de cultivo: absorbidos por los cultivos, filtrándose en las aguas subterráneas, volatilizando en la atmósfera, etc.

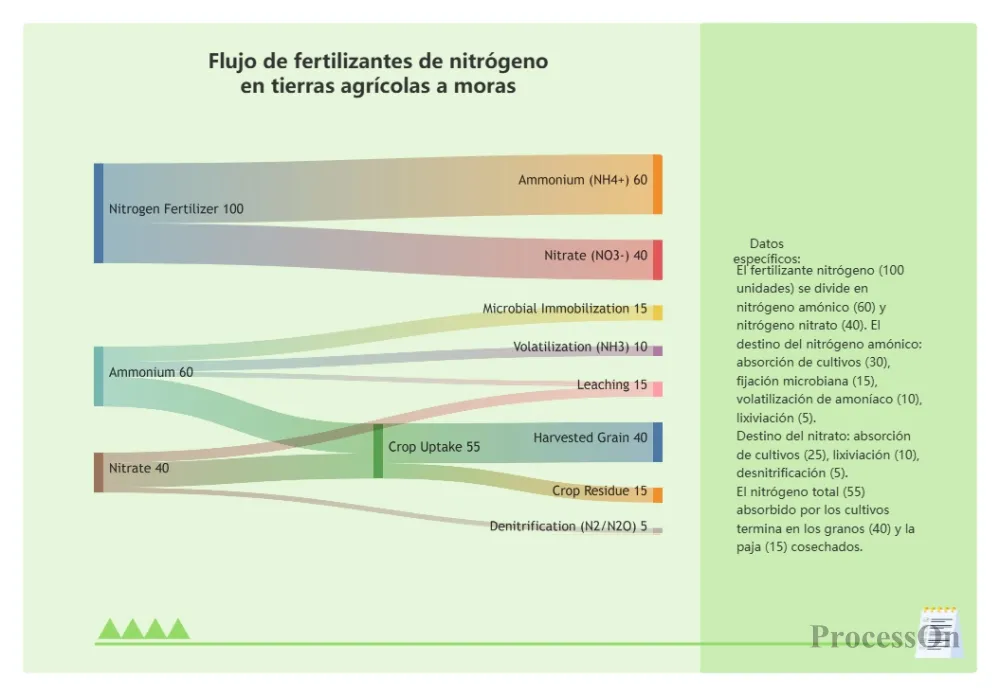

Flujo de fertilizante nitrogenado hacia los árboles de morera en tierras de cultivo.
Los diagramas de Sankey requieren tres tipos básicos de datos:
Lista de nodos: Los nombres de los nodos en cada etapa (por ejemplo, carbón, petróleo, gas natural, central eléctrica, industria, residencial, comercio).
Lista de enlaces: el nodo de inicio, el nodo final y el caudal de cada flujo.
Agrupación opcional de nodos: En ocasiones, es necesario agrupar los nodos por etapa para mejorar la legibilidad.
Ve a tu página de perfil de ProcessOn y crea un nuevo diagrama de flujo. Haz clic en "Insertar" → "Dibujo de Mermaid" en la barra de herramientas superior e introduce el código del diagrama de Sankey en el editor de código de Mermaid que aparece a la derecha, o sube un archivo en formato txt, markdown u otros formatos.
Al hacer clic en el botón "Editar" situado encima del diagrama de Sankey, podrá modificar directamente el código de Mermaid a la derecha o arrastrar y soltar imágenes de la biblioteca gráfica de la izquierda para añadir títulos y leyendas. Una vez completado el diagrama de Sankey, podrá exportarlo en formato PNG, JPG, PDF o SVG.
Supongamos que un sitio web de comercio electrónico quiere analizar la ruta de conversión del usuario desde la visita hasta la compra utilizando un diagrama de Sankey. Los datos son los siguientes:
Fuentes de tráfico: Motores de búsqueda (50.000), redes sociales (30.000), visitas directas (20.000), marketing por correo electrónico (10.000).
Comportamiento de la página de destino: Navegar por la página de inicio (40000) o ir directamente a la página del producto (60000).
Próximos pasos: Buscar productos (30000), ver carrito de compras (15000), salir (35000).
Final: Completar compra (10000), Abandonar carrito de compras (20000), Continuar navegando (30000).
Podemos introducir lo siguiente en el cuadro de edición de ProcessOn Mermaid:
Resultado final de la visualización:

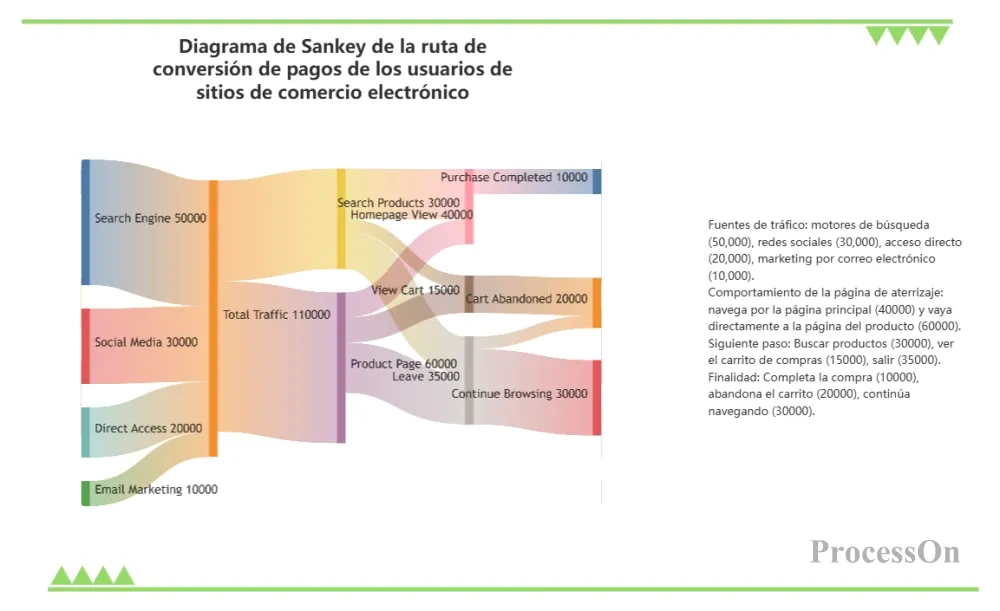

Diagrama de Sankey de conversión de pago del usuario en sitios web de comercio electrónico
A pesar de su potencia, el diagrama de Sankey también tiene sus inconvenientes:
Demasiados nodos pueden generar una apariencia desordenada: con más de 30 nodos, las líneas se entrelazan y resultan difíciles de leer. Solución: Agrupe por etapa y utilice un diagrama de Sankey interactivo (pase el cursor sobre la ruta para resaltarla).
No son adecuados para representar series temporales: los diagramas de Sankey son estáticos y no pueden mostrar cambios en el flujo a lo largo del tiempo. Para una representación dinámica, se pueden crear varios diagramas o animaciones.
El problema de la percepción proporcional: el ojo humano es menos sensible a las diferencias de anchura que a las diferencias de longitud, por lo que deben añadirse etiquetas numéricas.
Los diagramas de Sankey, gracias a su capacidad para representar intuitivamente la asignación y transferencia de tráfico, se han convertido en una herramienta poderosa para profesionales multidisciplinarios como analistas de datos, ingenieros, gerentes de producto y personal de finanzas. Desde auditorías energéticas hasta el crecimiento de usuarios, desde presupuestos fiscales hasta la optimización de la cadena de suministro, pueden ayudarnos a identificar rápidamente problemas estructurales.
La elección de herramientas también es crucial. Para usuarios sin conocimientos técnicos, ProcessOn ofrece una solución sin código para crear diagramas de Sankey, con plantillas integradas y prácticas funciones de exportación, lo que facilita y agiliza la creación de gráficos. Crea tu primer diagrama de Sankey en ProcessOn ahora mismo: ya sea para analizar el presupuesto anual de tu empresa o para definir tu embudo de marketing online, un solo gráfico puede mostrar tus datos por sí solos.
