W dziedzinie analizy i wizualizacji danych często zachodzi potrzeba pokazania relacji „przepływu” – na przykład źródła finansowania, etapów, przez które ono przechodzi, oraz jego ostatecznego przeznaczenia; sposobu, w jaki energia jest przekształcana z energii pierwotnej w energię odbiorcy końcowego; lub ścieżki zachowań użytkownika od wejścia na stronę internetową do finalnej konwersji. Te złożone relacje dystrybucji, konwergencji i transferu trudno jest jasno przedstawić za pomocą zwykłych wykresów słupkowych lub kołowych. W tym miejscu z pomocą przychodzi diagram Sankeya .
W tym artykule systematycznie wyjaśnimy definicję, pochodzenie, podstawowe cechy i scenariusze zastosowań diagramów Sankeya . Przedstawimy również, jak szybko tworzyć profesjonalne diagramy Sankeya za pomocą internetowych narzędzi do tworzenia wykresów, takich jak ProcessOn , dzięki czemu przepływ danych staje się przejrzysty na pierwszy rzut oka.
Diagram Sankeya to specyficzny rodzaj schematu blokowego, służący do wizualizacji przepływu energii lub ilości. Składa się on z serii pasków o różnej szerokości, biegnących od lewej do prawej (lub od góry do dołu), przy czym szerokość linii bezpośrednio odzwierciedla wielkość przepływu. Dzięki tej wizualnej metaforze użytkownicy mogą intuicyjnie obserwować dystrybucję, transfer i utratę zasobów na różnych etapach.
Diagram Sankeya został nazwany na cześć Matthew Henry'ego Phineasa Rialla Sankeya, brytyjskiego inżyniera pochodzenia irlandzkiego. W 1898 roku Sankey po raz pierwszy wykorzystał ten diagram przepływu energii w artykule na temat sprawności energetycznej silników parowych, aby zilustrować, jak energia pochodząca z węgla została ostatecznie przekształcona w użyteczną pracę i ciepło. Dlatego diagram ten jest również znany jako „diagram przepływu energii Sankeya”.
Z czasem diagramy Sankeya znalazły zastosowanie nie tylko w termodynamice, ale także w wielu dziedzinach, m.in. w ekonomii, logistyce, transporcie, biologii, naukach o środowisku i analizie sieci.
Szerokość przepływu jest proporcjonalna do wartości: grubość każdej linii prądu przedstawia wielkość przepływu, a obserwator może na pierwszy rzut oka zobaczyć, które połączenia mają duży przepływ, a które duże straty.
Kierunkowość: Zazwyczaj etapy procesu są oznaczone od lewej do prawej, a strzałki wskazują kierunek przepływu.
Węzeł: Punkt na ścieżce przepływu, który może być źródłem, ogniwem pośrednim lub miejscem docelowym.
Zasada zachowania: Całkowity przepływ do węzła powinien być równy całkowitemu przepływowi z węzła (chyba że wewnątrz węzła znajduje się źródło lub ujście), co odzwierciedla zasadę zachowania energii i materii.
Najbardziej klasyczne zastosowanie. Ilustruje ono proces wprowadzania energii (węgiel, gaz ziemny, energia jądrowa, energia odnawialna) do elektrowni i jej produkcji, w tym energii elektrycznej, ciepła i strat. Na przykład mapa Sankeya dotycząca światowych przepływów energii, publikowana corocznie przez Międzynarodową Agencję Energetyczną (IEA), wizualizuje globalne wzorce podaży i zużycia energii.

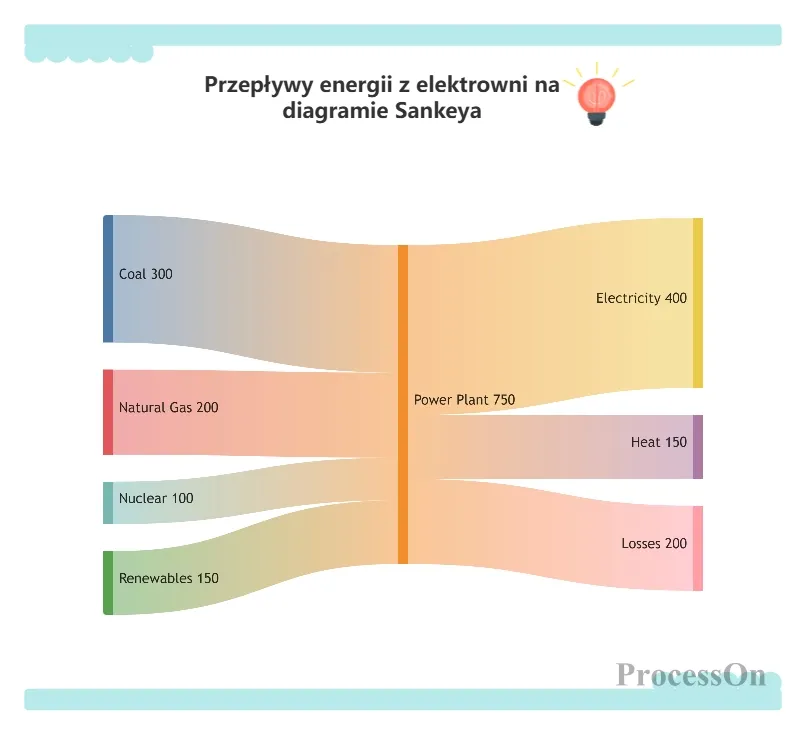

Przepływ energii z elektrowni do diagramu Sankeya
Śledzenie przepływów funduszy: od dochodów fiskalnych (podatki, dług publiczny) po wydatki resortowe (obronność, edukacja, opieka zdrowotna), a następnie na konkretne projekty. Powszechnie stosowane w analizie finansowej przez resorty rządowe i przedsiębiorstwa.

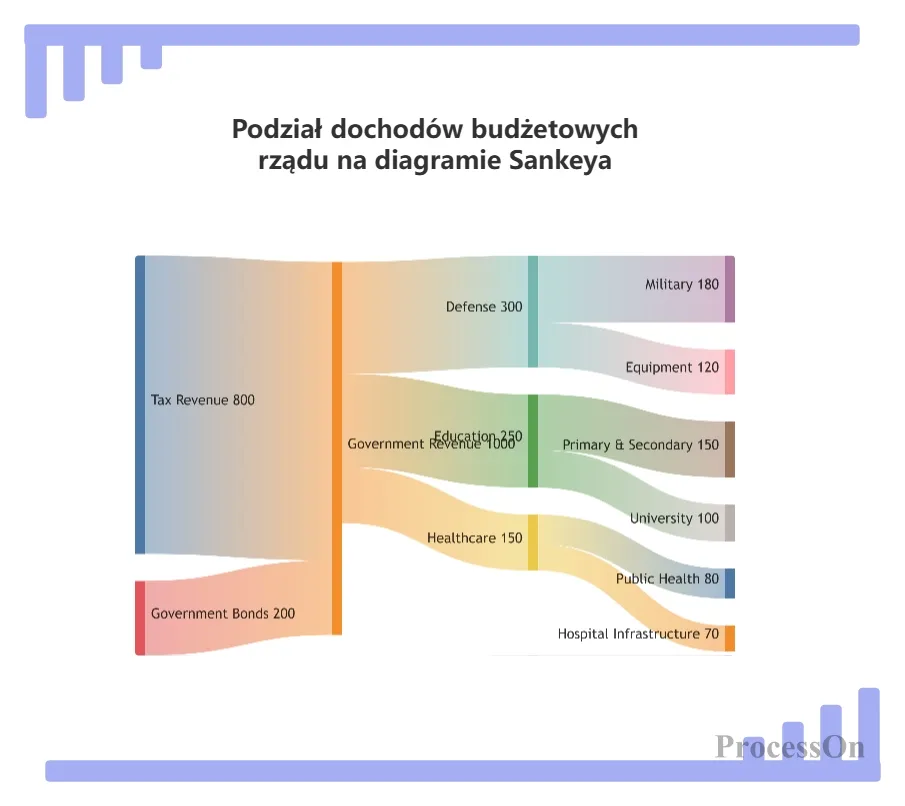

Diagram Sankeya przedstawiający rozkład dochodów fiskalnych rządu
Analiza ruchu na stronie internetowej: Źródła ruchu (wyszukiwarki, media społecznościowe, dostęp bezpośredni) → Zachowanie na stronie docelowej → Cele konwersji (rejestracja, zakup, pobranie). Ten diagram Sankeya pomoże Ci zoptymalizować miks kanałów marketingowych.

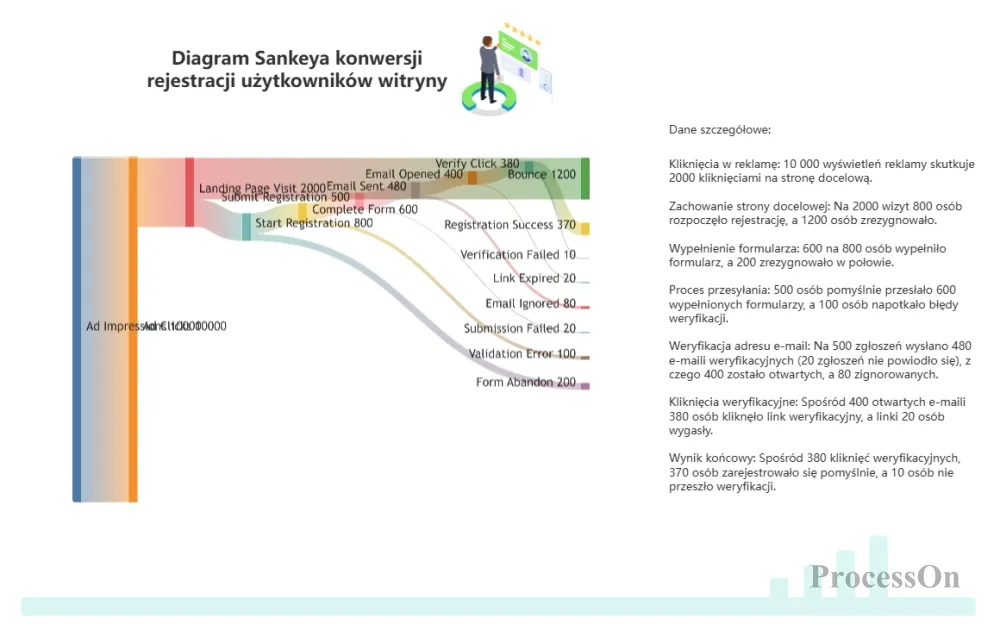

Diagram Sankeya konwersji rejestracji użytkowników witryny internetowej
Pochodzenie surowca → Zakład produkcyjny → Magazyn regionalny → Sklep detaliczny → Konsument. Diagram Sankeya może pokazać straty lub wydajność zapasów na każdym etapie.

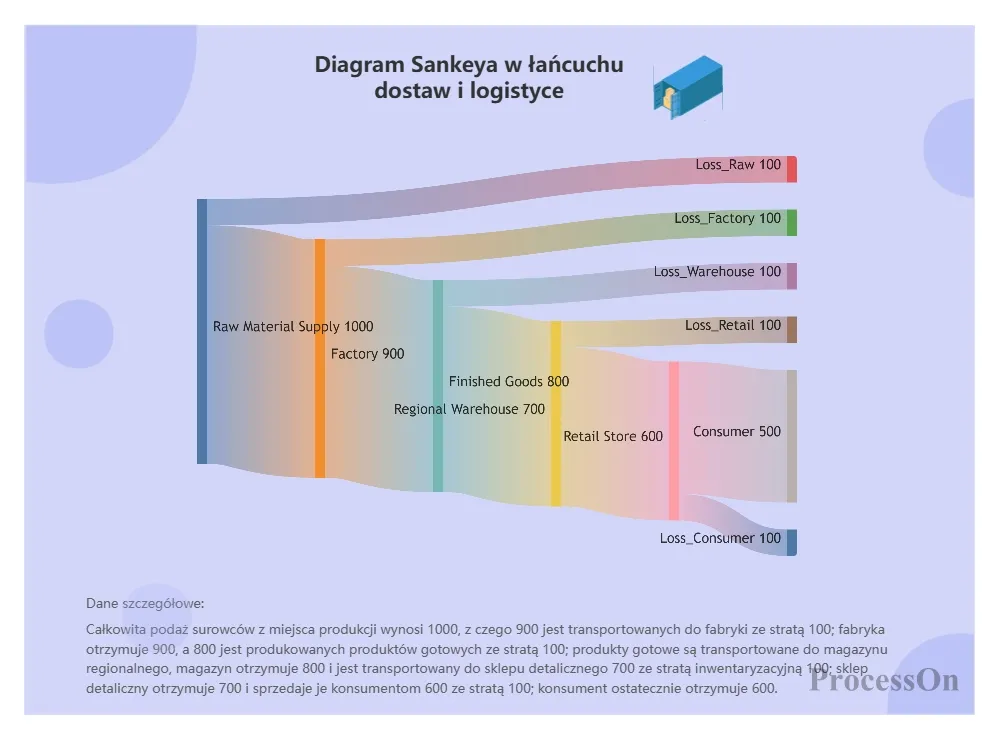

Diagram Sankeya łańcucha dostaw i logistyki
Ślad węglowy, ślad wodny, obieg azotu itd. Na przykład, pokazujący przepływ nawozów azotowych na użytkach rolnych: wchłaniany przez rośliny, przesiąkający do wód gruntowych, ulatniający się do atmosfery itd.

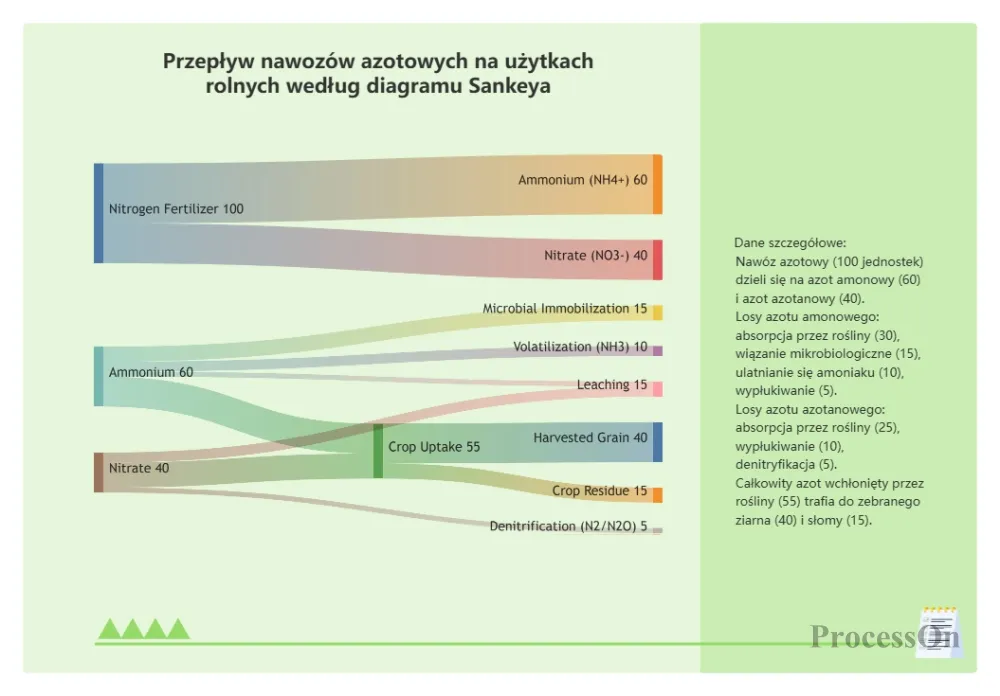

Przepływ nawozu azotowego do drzew morwowych na użytkach rolnych
Diagramy Sankeya wymagają trzech podstawowych typów danych:
Lista węzłów: Nazwy węzłów na każdym etapie (np. węgiel, ropa naftowa, gaz ziemny, elektrownia, przemysł, mieszkalnictwo, handel).
Lista łączy: węzeł początkowy, węzeł końcowy i natężenie przepływu każdego przepływu.
Opcjonalne grupowanie węzłów: Czasami konieczne jest grupowanie węzłów według etapu w celu poprawienia czytelności.
Przejdź na stronę swojego profilu ProcessOn i utwórz nowy schemat blokowy. Kliknij „Wstaw” → „Rysunek syreny” na górnym pasku narzędzi i wprowadź kod diagramu Sankeya w edytorze kodu syreny po prawej stronie lub prześlij plik w formacie TXT, Markdown lub innym.
Kliknięcie przycisku „Edytuj” nad diagramem Sankeya umożliwia bezpośrednią modyfikację kodu Mermaid po prawej stronie lub przeciągnięcie i upuszczenie grafiki z biblioteki graficznej po lewej stronie, aby dodać tytuły i legendy. Po ukończeniu diagramu Sankeya można go wyeksportować w formatach PNG, JPG, PDF lub SVG .
Załóżmy, że witryna e-commerce chce przeanalizować ścieżkę konwersji użytkownika od wizyty do zakupu za pomocą diagramu Sankeya. Dane przedstawiają się następująco:
Źródła ruchu: wyszukiwarki (50 000), media społecznościowe (30 000), wizyty bezpośrednie (20 000), marketing e-mailowy (10 000).
Zachowanie strony docelowej: Przeglądaj stronę główną (40000) lub przejdź bezpośrednio do strony produktu (60000).
Następne kroki: Wyszukaj produkty (30000), wyświetl koszyk (15000), wyjdź (35000).
Finał: Dokonanie zakupu (10000), Porzucenie koszyka (20000), Kontynuowanie przeglądania (30000).
W polu edycyjnym ProcessOn Mermaid możemy wprowadzić następujące informacje:
Ostateczny wynik wyświetlania:

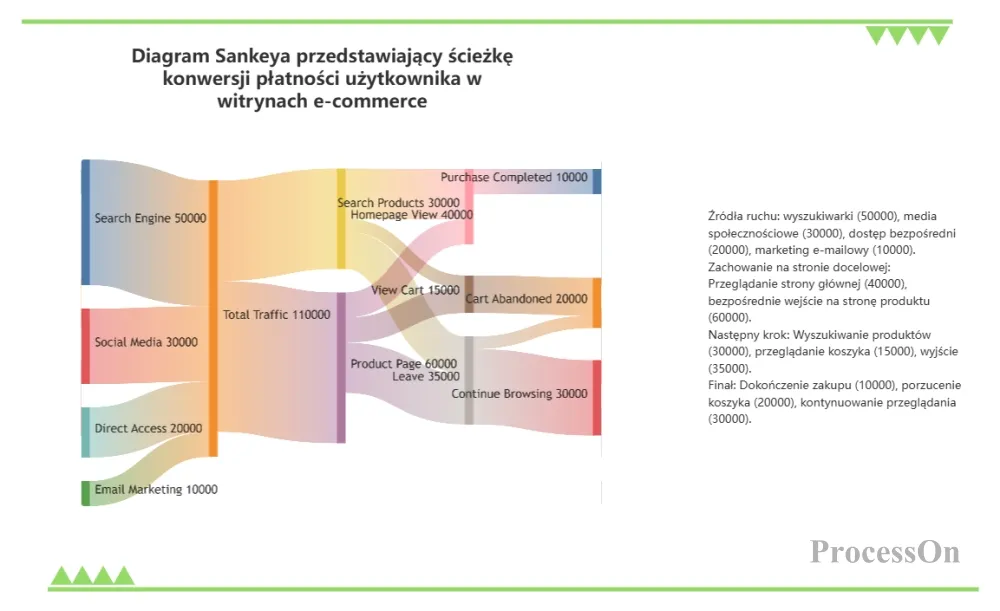

Diagram Sankeya przedstawiający płatną konwersję użytkowników w witrynach e-commerce
Mimo swojej mocy, diagram Sankeya ma również swoje wady:
Zbyt duża liczba węzłów może stworzyć wrażenie bałaganu: przy ponad 30 węzłach linie stają się splątane i trudne do odczytania. Rozwiązanie: Pogrupuj według etapów i użyj interaktywnego diagramu Sankeya (najedź kursorem na ścieżkę, aby ją podświetlić).
Nie nadają się do przedstawiania szeregów czasowych: wykresy Sankeya są statyczne i nie mogą pokazywać zmian przepływu w czasie. W przypadku reprezentacji dynamicznej można utworzyć wiele wykresów lub animacji.
Problem percepcji proporcjonalnej: ludzkie oko jest mniej wrażliwe na różnice w szerokości niż na różnice w długości, dlatego konieczne jest dodanie oznaczeń liczbowych.
Diagramy Sankeya, dzięki swojej zdolności do intuicyjnego przedstawiania alokacji i transferu ruchu, stały się potężnym narzędziem dla specjalistów z różnych dziedzin, takich jak analitycy danych, inżynierowie, menedżerowie produktów i pracownicy działów finansowych. Od audytów energetycznych po wzrost liczby użytkowników, od budżetów fiskalnych po optymalizację łańcucha dostaw, mogą pomóc nam szybko identyfikować problemy strukturalne.
Wybór narzędzi jest również kluczowy. Dla użytkowników bez wiedzy technicznej ProcessOn oferuje rozwiązanie do tworzenia diagramów Sankeya bez kodowania, z wbudowanymi szablonami i wygodnymi funkcjami eksportu, dzięki czemu tworzenie wykresów jest proste i wydajne. Spróbuj stworzyć swój pierwszy diagram Sankeya w ProcessOn już teraz – niezależnie od tego, czy analizujesz roczny budżet firmy, czy planujesz lejek sprzedażowy online, jeden wykres pozwoli Twoim danym przemówić samym za siebie.
