Softwarearchitekturdiagramme verwenden grafische Methoden, um die Gesamtstruktur eines Softwaresystems sowie die Beziehungen zwischen Elementen, Einschränkungen und Grenzen klar darzustellen . Sie sind für Unternehmen zu einem zentralen Werkzeug für die Planung, Entwicklung und Verwaltung komplexer Softwaresysteme geworden. Dieser Artikel vermittelt Ihnen ein umfassendes Verständnis der Konzepte, Zeichenideen, Produktionstutorials und Beispiele für Softwarearchitekturdiagramme , um Ihnen dabei zu helfen, dieses wichtige Tool besser zu verstehen und anzuwenden.
Ein Softwarearchitekturdiagramm ist eine visuelle Darstellung, die die physische Implementierung der Komponenten eines Softwaresystems und ihre Beziehungen zueinander zeigt. Es stellt die Gesamtstruktur des Softwaresystems, die Beziehungen zwischen Elementen sowie Einschränkungen und Grenzen auf grafische Weise klar dar. Unabhängig davon, ob es sich um den Start eines neuen Projekts oder die Wartung eines vorhandenen Systems handelt, kann das Softwarearchitekturdiagramm einen klaren Entwurf liefern, der den Teammitgliedern hilft, den Entwurf und die Implementierung des Systems besser zu verstehen und zu kommunizieren.
zum Systemarchitekturdiagramm konzentriert sich das Softwarearchitekturdiagramm stärker auf den Entwurf auf Softwareebene, während das Systemarchitekturdiagramm die Hardware- und Softwarekomponenten des gesamten Systems und deren Verbindung abdeckt. Kurz gesagt ist das Softwarearchitekturdiagramm eine detailliertere Beschreibung des Softwareteils des Systemarchitekturdiagramms.
Die Grundstruktur eines Softwarearchitekturdiagramms umfasst normalerweise die folgenden Kernteile:
Definition: Eine Komponente ist ein grundlegender Baustein in der Softwarearchitektur und stellt eine unabhängige Funktionseinheit oder ein Modul in einem System dar.
Beispiel: Zu den Komponenten eines E-Commerce-Systems können eine Benutzeroberfläche, ein Bestellabwicklungsmodul, ein Zahlungsgateway, ein Bestandsverwaltungssystem usw. gehören.
Funktion: Klärung der verschiedenen Funktionsteile im System, um Arbeitsteilung, Entwicklung und Wartung zu erleichtern.
Definition: Beziehungen zwischen Komponenten beschreiben, wie sie miteinander interagieren und zusammenarbeiten.
Typ:
Abhängigkeit: Eine Komponente benötigt einen Dienst oder eine Funktionalität, die von einer anderen Komponente bereitgestellt wird.
Aufrufbeziehung: Eine Komponente ruft direkt die Methode oder Funktion einer anderen Komponente auf.
Datenflussbeziehung: der Pfad, entlang dem Daten zwischen Komponenten fließen.
Beispiel: In einem E-Commerce-System kann eine Benutzeroberflächenkomponente von einer Bestellabwicklungskomponente abhängig sein, um Bestellinformationen zu erhalten.
Zweck: Verstehen, wie Komponenten miteinander interagieren, um die Richtigkeit und Effizienz des Systems sicherzustellen.
Definition: Eine Schnittstelle ist ein Vertrag für die Kommunikation zwischen Komponenten, der die von den Komponenten bereitgestellten Dienste oder Funktionen und die Verwendung dieser Dienste definiert.
Beispiel: Eine Zahlungsgateway-Komponente könnte eine Schnittstelle bereitstellen, die es anderen Komponenten ermöglicht, Zahlungsfunktionen aufzurufen.
Funktion: Sorgen Sie für eine lose Kopplung zwischen Komponenten und verbessern Sie die Wartbarkeit und Skalierbarkeit des Systems.
Definition: Eine Hierarchie ist die Organisation von Komponenten in einer Softwarearchitektur, normalerweise in Schichten basierend auf Funktionalität oder Verantwortung.
Beispiel: Eine typische Webanwendung kann eine Präsentationsschicht, eine Geschäftslogikschicht, eine Datenzugriffsschicht und eine Datenspeicherschicht umfassen.
Funktion: Durch die Schichtung können die verschiedenen Verantwortlichkeiten des Systems klar aufgeteilt werden, um die Verwaltung und Wartung zu erleichtern.
Definition: Die Bereitstellungsansicht beschreibt, wie Softwarekomponenten in der physischen Umgebung (z. B. Server, Netzwerkgeräte) bereitgestellt werden.
Beispiel: In einem verteilten System kann es Webserver, Anwendungsserver, Datenbankserver usw. umfassen.
Zweck: Hilft, den physischen Aufbau des Systems zu verstehen und erleichtert die Leistungsoptimierung und Fehlerbehebung.
Definition: Der Datenfluss beschreibt den Flusspfad der Daten im System und die Datenspeicherung beschreibt, wie die Daten gespeichert werden.
Beispiel: In einem E-Commerce-System müssen Benutzerinformationen, Bestellinformationen, Produktinformationen usw. gespeichert und verwaltet werden.
Funktion: Sicherstellung der Richtigkeit und Konsistenz der Daten und Unterstützung der Geschäftslogik des Systems.

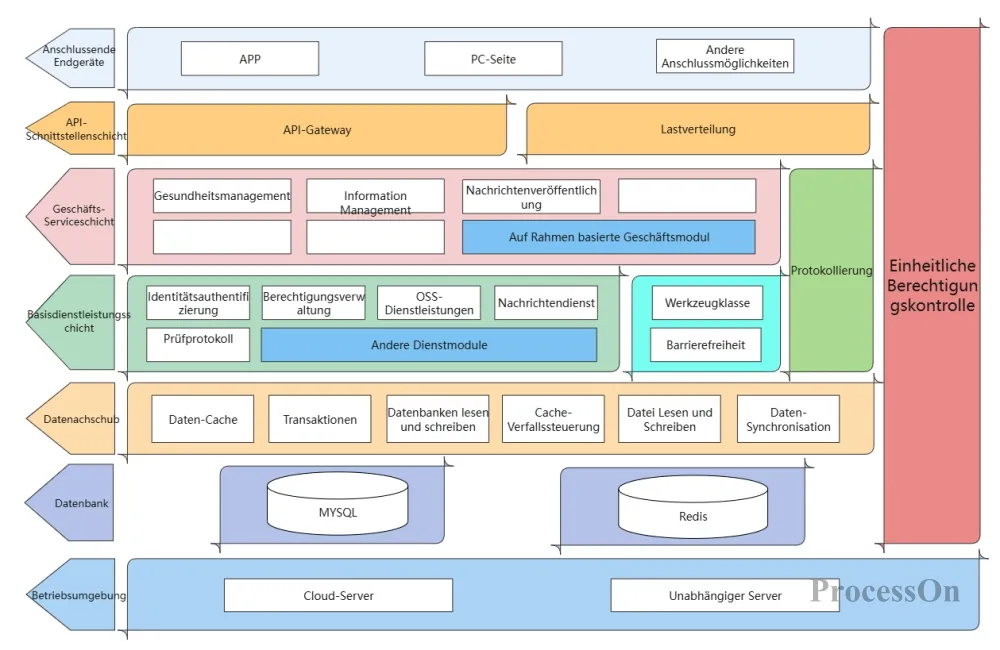

Vorlage für ein Softwarearchitekturdiagramm
Bevor Sie ein Softwarearchitekturdiagramm zeichnen, ist es wichtig, eine klare Vorstellung von der Architektur zu haben. Die Idee, die Softwarearchitektur zu ordnen, umfasst normalerweise die folgenden Schritte:
Geschäftsanforderungen verstehen: Verschaffen Sie sich ein umfassendes Verständnis der Geschäftsbereiche, die von der Software abgedeckt werden, einschließlich Geschäftsprozesse, Geschäftsregeln, Geschäftsziele usw.
Globale Betrachtung: Berücksichtigen Sie aus der Perspektive des gesamten Systems die Beziehung zwischen den einzelnen Modulen, die Interaktionsmethode sowie die Skalierbarkeit, Wartbarkeit, Leistung und andere Aspekte des Systems.
Erwarten Sie zukünftige Änderungen: Seien Sie vorausschauend und sehen Sie mögliche Geschäftsänderungen und technologische Entwicklungstrends in der Zukunft voraus, und lassen Sie Raum für Systemerweiterungen und -upgrades.
Funktionale Zerlegung: Zerlegen Sie das Softwaresystem entsprechend seiner Funktionen und teilen Sie es in mehrere unabhängige Module auf. Jedes Modul ist für eine bestimmte Funktion verantwortlich und hat klare Zuständigkeiten und Grenzen.
Hohe Kohäsion und geringe Kopplung: Stellen Sie sicher, dass die Funktionen innerhalb des Moduls eng miteinander verbunden sind und minimieren Sie die Abhängigkeiten zwischen Modulen.
Konzentrieren Sie sich auf Leistung und Sicherheit: Berücksichtigen Sie Aspekte wie Systemreaktionszeit, Durchsatz, Ressourcennutzung, Datensicherheit und Systemsicherheit.
Zum Zeichnen von Softwarearchitekturdiagrammen stehen zahlreiche Tools zur Verfügung, darunter Online-Software, Desktop-Software und Handzeichnungen. Zu den gängigen Tools gehören Visio, Lucidchart, ProcessOn usw. Benutzer können je nach Bedarf den geeigneten Softwarearchitekturdiagramm-Generator auswählen.
Für Anfänger empfiehlt sich die Verwendung von ProcessOn , einem professionellen und kostenlosen Online-Zeichentool, das das Online-Zeichnen von Architekturdiagrammen, Flussdiagrammen, Mindmaps usw. unterstützt. Es bietet eine umfangreiche Vorlagen- und Symbolbibliothek, mit deren Hilfe Sie schnell professionelle Softwarearchitekturdiagramme erstellen können.
1. Gehen Sie zunächst zur persönlichen Profilseite von ProcessOn und klicken Sie oben links auf Neu – Flussdiagramm.
2. Wenn das von Ihnen gezeichnete Softwarearchitekturdiagramm eine Systemhierarchie aufweist, können Sie das Containerelement im UML-Anwendungsfalldiagramm auf die Leinwand ziehen, um die Module wie Systemebene, Datenebene usw. aufzuteilen, und dann jede Modulkomponente in den Container ziehen . Wenn Sie den Container verschieben, werden auch die Elemente im Container verschoben.
3. Als nächstes legen Sie die Positionen der Komponenten fest. Mit der Funktion zur Verteilungsausrichtung können Sie die Komponentenpositionen schnell anpassen. Wählen Sie für die horizontale Grafikausrichtung „Oben ausrichten“ (Alt+T), „Vertikal zentriert ausrichten“ (Alt+M) oder „Unten ausrichten“ (Alt+B). Wählen Sie für die vertikale Grafikausrichtung „Linksbündig“ (Alt+L), „Zentriert“ (Alt+C) oder „Rechtsbündig“ (Alt+R).
Nachdem Sie die Ausrichtung angepasst haben, fahren Sie mit der Anpassung der Verteilungsmethode fort. Es gibt zwei Verteilungsmethoden. Wählen Sie für die horizontale grafische Verteilungsstruktur „Horizontale Durchschnittsverteilung“ (Alt+H). Wählen Sie für die vertikale grafische Verteilungsstruktur „Vertikale Durchschnittsverteilung“ (Alt+V).
4. des Softwarearchitekturdiagramms eingerichtet haben , können Sie in der oberen Symbolleiste Farbe , Rahmen, Schriftart und andere Attribute der Grafiken oder Linien festlegen , die Farben jedes Moduls vereinheitlichen und die Gesamtstruktur und die Beziehung zwischen den Modulen besser anzeigen.
5. Sie können die von ProcessOn bereitgestellte Freigabe- und Zusammenarbeitsfunktion verwenden, um das Softwarearchitekturdiagramm zum Anzeigen oder Bearbeiten mit Teammitgliedern oder Beteiligten zu teilen. Es kann auch in das Bild- oder PDF-Format exportiert und bei anderen Gelegenheiten verwendet werden.
Die ProcessOn-Vorlagen-Community enthält zahlreiche branchenspezifische kostenlose Vorlagen und Beispiele für Softwarearchitekturdiagramme als Referenz und unterstützt das Kopieren und Verwenden zur Verbesserung der Zeicheneffizienz. Nachfolgend finden Sie einige Vorlagen und Beispiele .

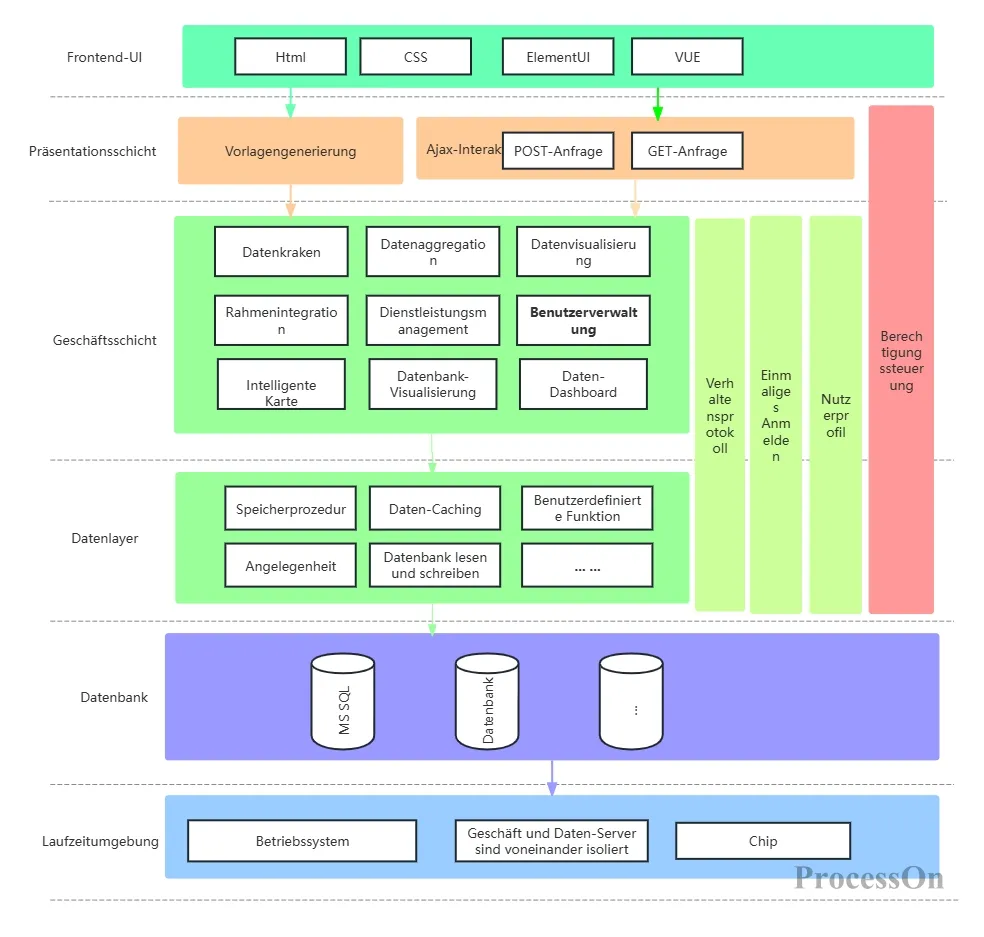

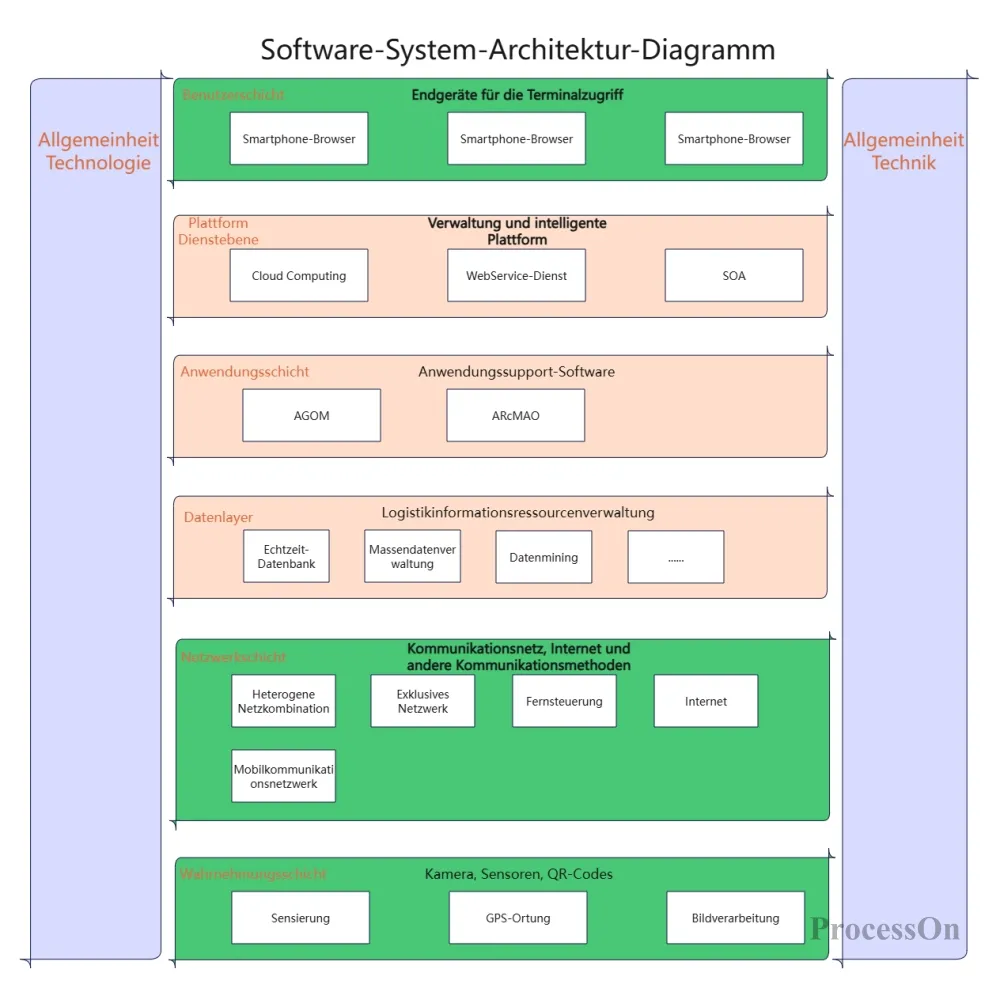

Vorlage für ein Softwarearchitekturdiagramm

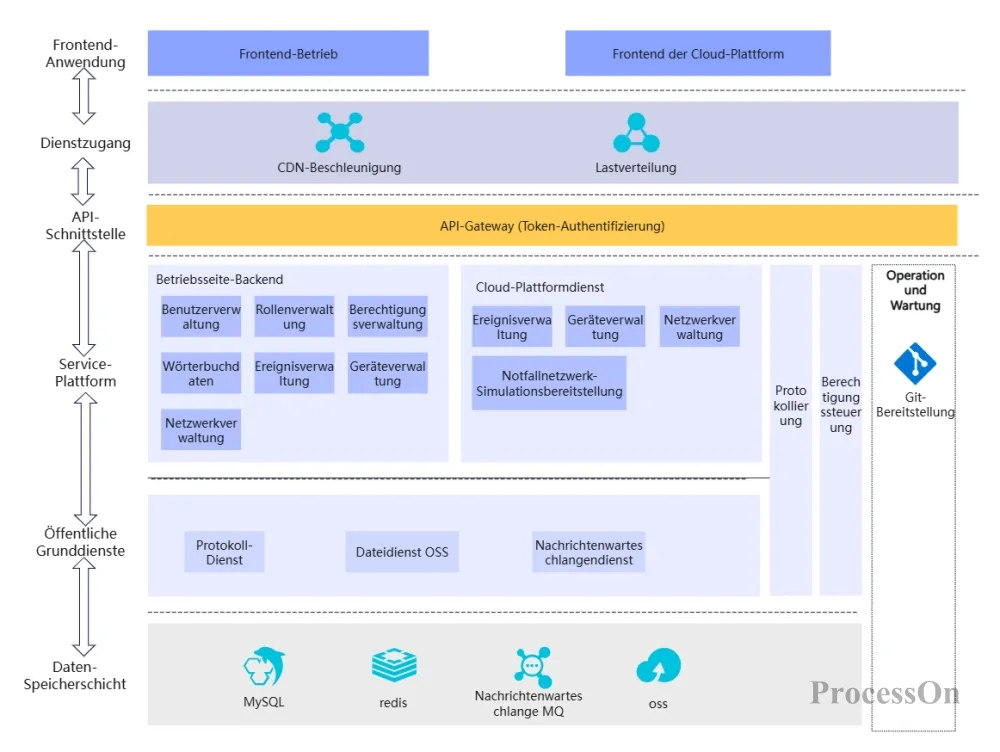

Diagramm der Softwarearchitektur für Online-Shopping

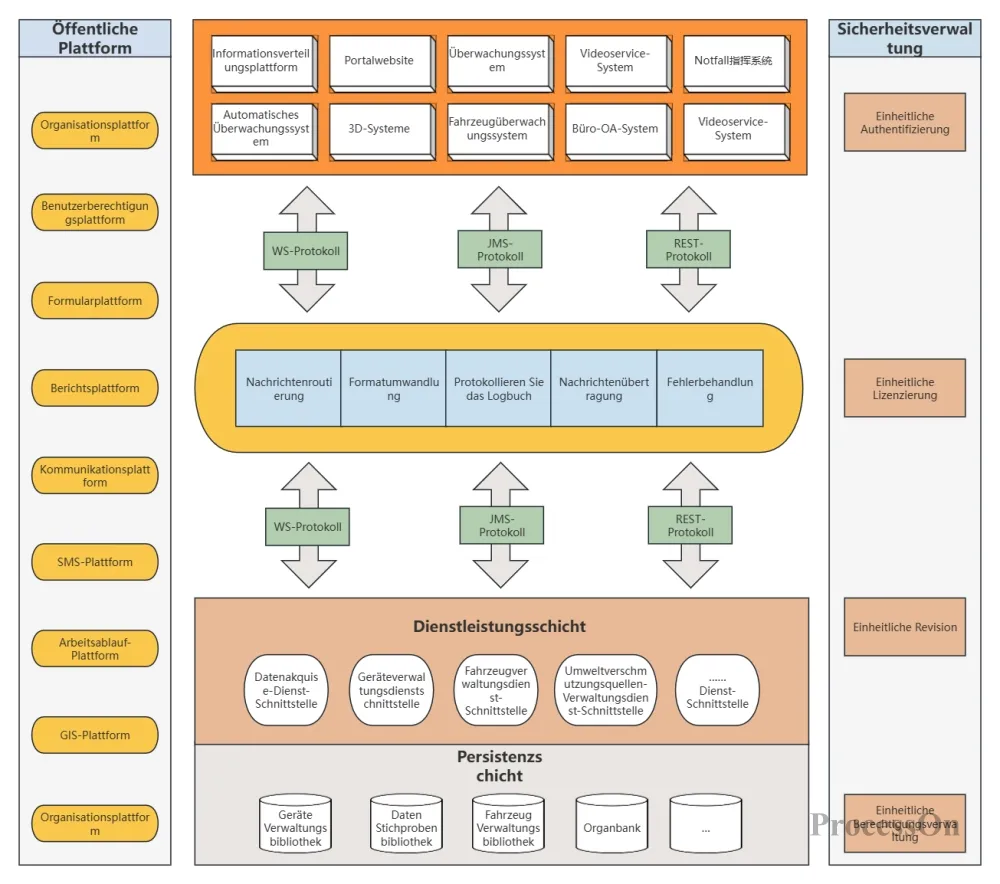

Diagramm der Softwarearchitektur öffentlicher Plattformen
Softwarearchitekturdiagramme sind wichtige Werkzeuge zum Verständnis und zur Kommunikation des Entwurfs und der Implementierung von Softwaresystemen. Indem Sie die oben genannten Ideen befolgen, Tutorials zeichnen und sich auf praktische Beispiele beziehen, können Sie problemlos professionelle und leicht verständliche Softwarearchitekturdiagramme erstellen.
