O trabalho diário de operações e manutenção exige uma série de meios técnicos e processos de gestão para monitorar, solucionar problemas, otimizar o desempenho, planejar a capacidade, gerenciar mudanças e garantir a segurança da infraestrutura de TI (incluindo servidores, dispositivos de rede, sistemas de armazenamento, sistemas operacionais, middleware, bancos de dados, serviços de aplicativos, etc.). Seu principal objetivo é garantir que o sistema de TI suporte as operações de negócios de forma estável, eficiente, segura e escalável.
O trabalho de operação e manutenção envolve uma grande quantidade de informações complexas: a localização física e a conexão de rede dos servidores, a arquitetura em camadas e as relações de chamadas do sistema, os procedimentos padronizados para solução de problemas e as dependências das configurações dos ativos... Se essas informações forem descritas apenas em palavras, serão extensas e propensas a ambiguidades. O valor dos diagramas reside na estruturação, visualização e padronização de informações complexas , permitindo que as equipes de operação e manutenção, desenvolvimento e gestão se comuniquem de forma eficiente usando a mesma linguagem visual.
Aqui estão três tipos de gráficos que são indispensáveis em trabalhos de operação e manutenção :
Definição e usos
Os diagramas de topologia de rede são o tipo de diagrama mais básico e importante na área de operações e manutenção de redes. Utilizando nós e links, eles representam visualmente as conexões físicas e as relações lógicas entre vários dispositivos na rede (servidores, switches, roteadores, firewalls, balanceadores de carga, etc.). Os diagramas de topologia ajudam a equipe de operações e manutenção a compreender rapidamente o "mapa de tráfego" de toda a rede — onde os dados entram, por quais nós passam e onde chegam ao destino final.
elementos principais
Um diagrama de topologia de rede profissional deve incluir os seguintes elementos:
Nó do dispositivo : Cada dispositivo de rede é representado por um ícone ou retângulo, geralmente com informações importantes como nome do dispositivo, endereço IP e modelo.
Conexão de link : A conexão entre dispositivos representa uma conexão de rede e pode ser classificada com base na largura de banda, tipo de link (fibra/cabo/sem fio) e status (normal/interrompido).
Agrupamento hierárquico : os dispositivos são agrupados de acordo com dimensões como centro de dados, rack, VPC (Virtual Private Cloud) e zona de disponibilidade para refletir a estrutura hierárquica da rede.
Indicadores de status : Use cores ou marcadores para indicar o status atual de integridade do dispositivo/link (verde para normal, amarelo para aviso, vermelho para falha, cinza para offline).
Direção do tráfego : Utilize setas para indicar a direção do fluxo de dados e facilitar a compreensão do caminho de encaminhamento da solicitação.
Cenários de aplicação típicos
Cenário 1: Topologia de Rede do Data Center
A topologia de data center é o cenário de aplicação mais clássico para diagramas de topologia de rede, usada para mostrar o layout completo de todos os dispositivos de rede dentro de um único data center ou sala de servidores. Ela abrange todo o enlace, desde o gateway da internet, firewall de perímetro, switches de núcleo, switches de agregação e switches de acesso até os servidores nos racks. O principal valor da topologia de data center reside na sua capacidade de permitir que a equipe de manutenção solucione problemas passo a passo ao longo dos enlaces da topologia quando ocorrem instabilidades ou interrupções na rede — seja a interrupção iniciada no gateway do provedor de internet, em uma falha de um switch de núcleo ou na falha de um switch de acesso específico — localizando com precisão o dispositivo físico ou enlace específico.

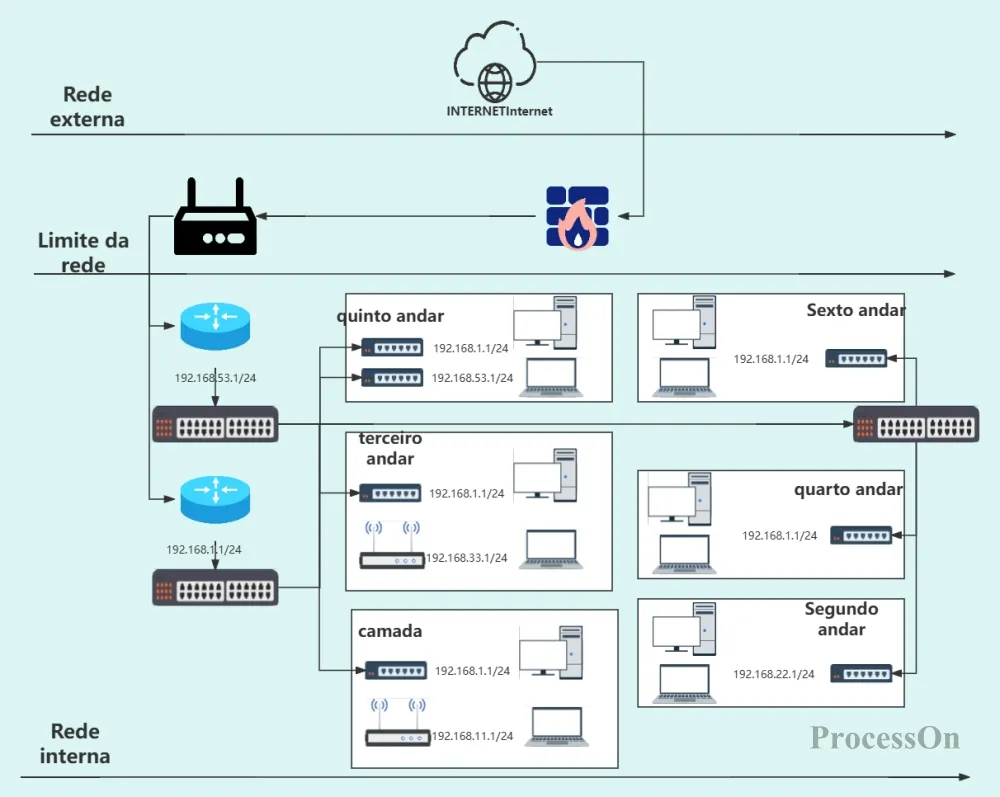

Diagrama da topologia da rede da sala de computadores da empresa
Cenário 2: Topologia de Rede de Microsserviços
Em arquiteturas de microsserviços, o número de instâncias de serviço pode facilmente chegar às centenas, e essas instâncias são criadas e destruídas dinamicamente, tornando as topologias tradicionais em nível de dispositivo insuficientes. As topologias de rede de microsserviços usam os serviços como nós (em vez de dispositivos físicos) para representar as relações de chamadas de rede entre os serviços, incluindo: caminhos de chamadas HTTP/gRPC entre serviços, regras de roteamento do gateway de API, mecanismos de registro e descoberta de serviços (como Nacos/Eureka/Consul), relações de produtor e consumidor em filas de mensagens (Kafka/RocketMQ) e caminhos de encaminhamento de tráfego do Ingress para o Serviço e para o Pod em um cluster Kubernetes.

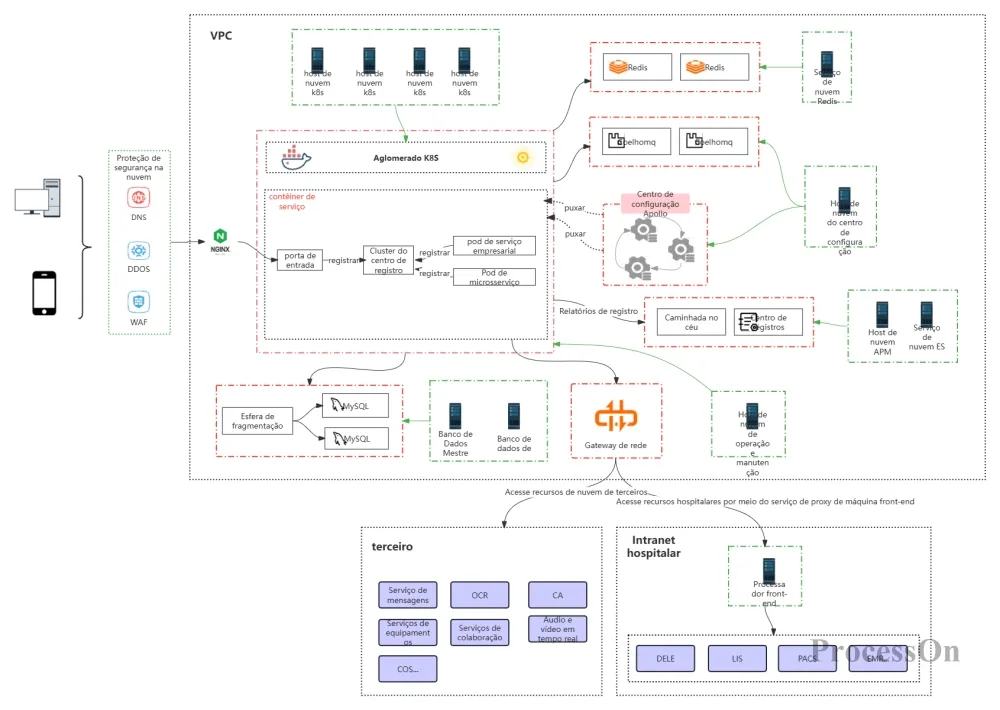

Diagrama de topologia de rede de microsserviços
Definição e usos
Um diagrama de arquitetura de sistema é usado para ilustrar a estrutura geral de um sistema de TI, incluindo as relações de chamada entre os serviços de aplicativos, os caminhos de fluxo de dados, os locais de implantação de componentes técnicos (como caches, filas de mensagens e bancos de dados) e os métodos de interação entre o sistema e as interfaces externas. Ele ajuda as equipes de operações e manutenção, bem como as equipes de desenvolvimento, a entender, de uma perspectiva macro, "quais partes compõem o sistema e como elas colaboram".
Cenários de aplicação típicos
Cenário 1: Projeto e revisão da arquitetura do sistema de aplicação
Ao construir novos sistemas ou realizar grandes refatorações arquiteturais, a visão da arquitetura da aplicação é um entregável fundamental e um tópico de discussão importante em reuniões de revisão técnica. A equipe de operações utiliza o diagrama de arquitetura para avaliar a racionalidade e a manutenibilidade da solução — por exemplo, identificando riscos de ponto único de falha (se existe uma implantação de instância única), avaliando a escalabilidade (se existem gargalos arquiteturais ao escalar no futuro) e avaliando a complexidade das dependências (alto risco de propagação de falhas quando a cadeia de chamadas é muito longa).

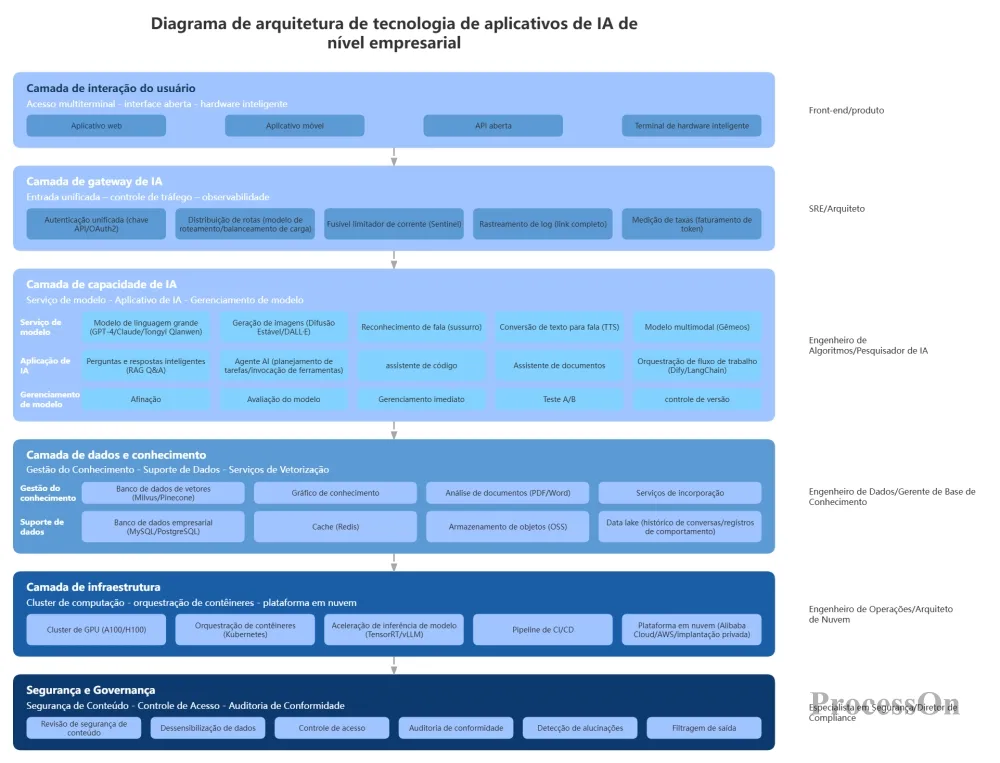

Diagrama da arquitetura de aplicação de IA
Cenário 2: Arquitetura de Implantação e Planejamento de Expansão
Os diagramas de arquitetura de implantação são uma das bases principais para as operações diárias e o trabalho de manutenção. Quando o crescimento dos negócios exige escalabilidade, esses diagramas mostram claramente a distribuição atual de instâncias, as zonas de disponibilidade e as especificações de recursos de cada serviço, ajudando as equipes de operação e manutenção a determinar com precisão: qual serviço precisa de escalabilidade, quantas instâncias escalar, em qual zona de disponibilidade adicionar nós e qual será o impacto disso na estratégia de agendamento do cluster existente. Em ambientes conteinerizados, os diagramas de arquitetura de implantação também são usados para planejar estratégias de cluster Kubernetes, como afinidade de nós, antiafinidade de pods e cotas de recursos.

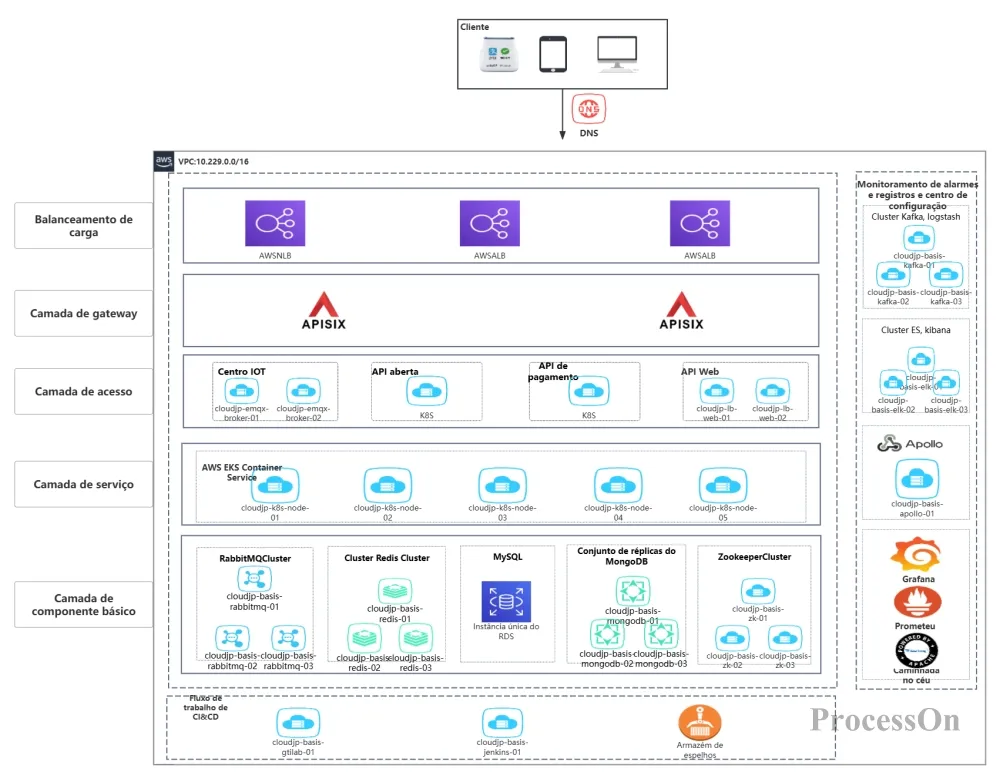

Diagrama da arquitetura de implantação de operação e manutenção
Cenário 3: Arquitetura de Recuperação de Desastres e Simulações de Recuperação de Desastres
A visão da arquitetura de recuperação de desastres é uma ferramenta essencial para garantir a alta disponibilidade do sistema. Com base nesse diagrama, a equipe de operações desenvolve planos de recuperação de desastres (DRPs), programa exercícios regulares de transição para recuperação de desastres e verifica a eficácia dos links de sincronização de dados, a viabilidade do processo de transição e a confiabilidade do plano de contingência. A visão da arquitetura de recuperação de desastres também serve como um auxílio visual para relatar à gerência os recursos de alta disponibilidade do sistema — o diagrama mostra claramente se o sistema possui recursos de recuperação de desastres, como implantação ativa-ativa local e recuperação de desastres remota.

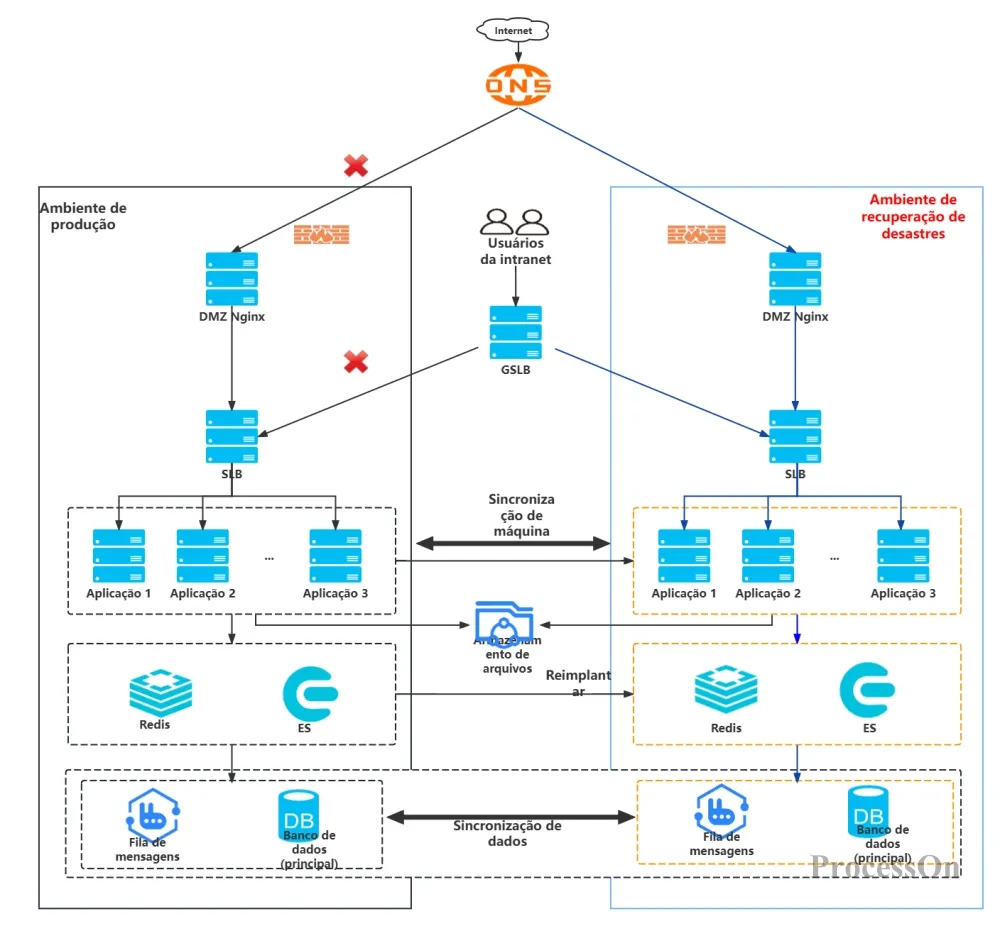

Diagrama de arquitetura de recuperação de desastres na nuvem
Definição e usos

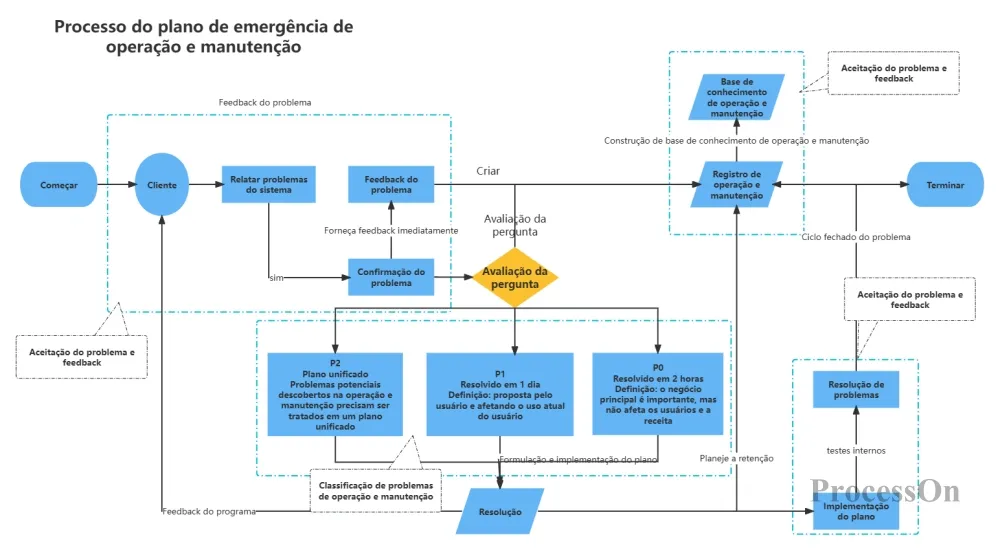

Os fluxogramas de operação e manutenção são ferramentas que representam graficamente processos padronizados de operação e manutenção. Eles dividem um processo completo de operação e manutenção em várias etapas, definindo claramente o executor, as condições de julgamento, as entradas e saídas e os ramos de exceção para cada etapa. Isso garante que o trabalho de operação e manutenção não dependa da experiência individual, mas siga um processo padronizado, unificado e reproduzível.
Padrões de Símbolos de Fluxograma
Os fluxogramas padrão utilizam uma linguagem simbólica unificada: retângulos com cantos arredondados representam "início/fim", retângulos representam "etapas de processamento/operação", losangos representam "nós de julgamento/decisão", paralelogramos representam "entrada/saída" e setas indicam a direção do fluxo. O uso de símbolos padronizados garante uma leitura fluida, mesmo entre equipes diferentes.
Cenários de aplicação típicos
Simulações de falhas e debriefing: Nas simulações de falhas, os fluxogramas servem como a "resposta padrão" para verificar se a execução está padronizada; no debriefing de falhas, os fluxogramas são usados para analisar qual etapa apresentou desvios .

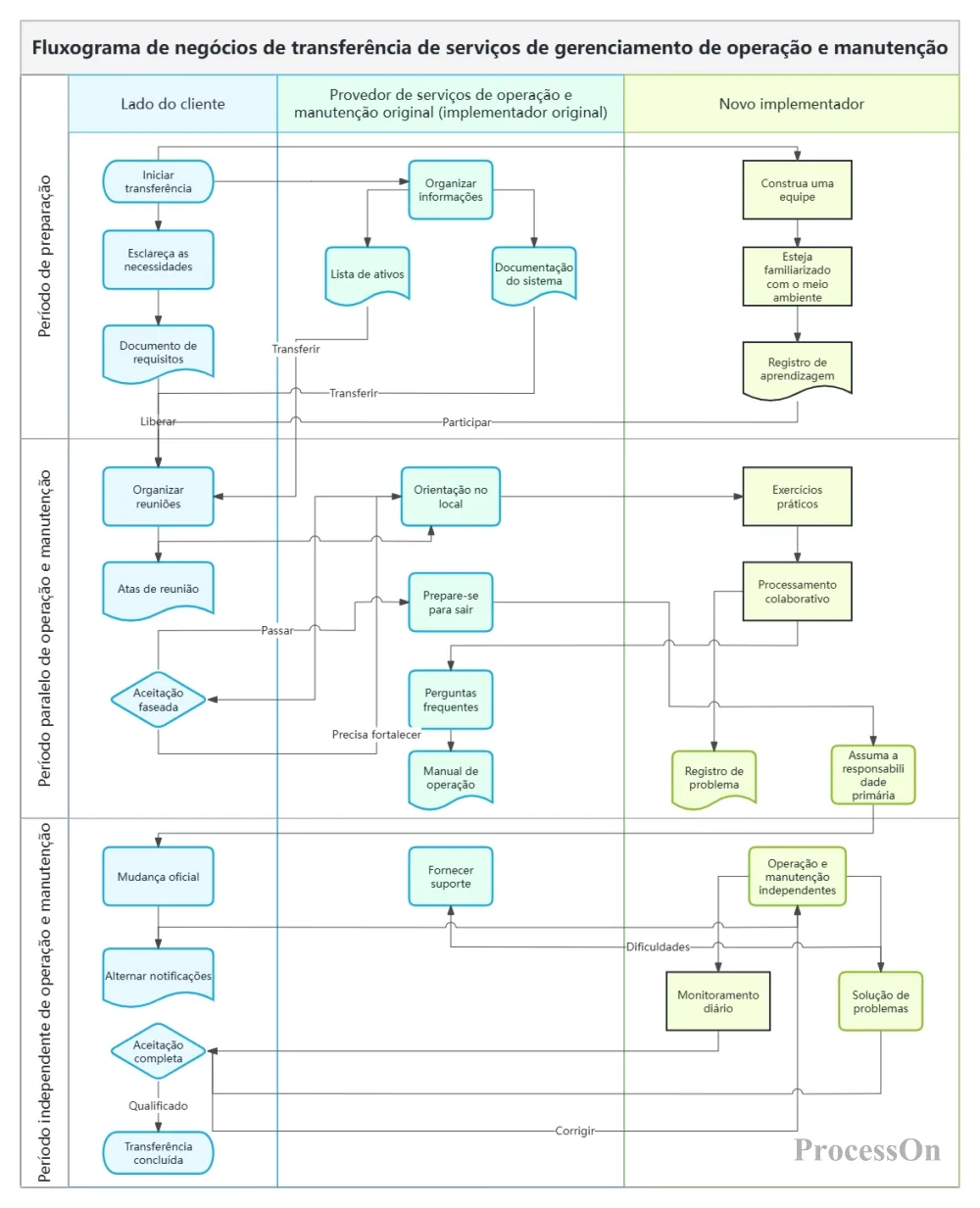

Fluxograma de serviço do sistema de operação e manutenção
Quando muitas pessoas começam a criar visualizações, querem colocar todos os dados em um único gráfico: CPU, memória, disco, E/S, largura de banda, status do Pod, pool de threads... Como resultado, o painel precisa ser rolado por 8 páginas e, no final, elas ficam com preguiça até de abri-lo .
Abordagem correta : Cada gráfico deve se concentrar em um indicador principal ou em uma questão específica. É melhor ter vários gráficos do que tentar condensar todas as informações em um único gráfico.
As métricas operacionais não devem ser apresentadas de forma simples e direta; elas precisam ser categorizadas por nível .
Camada de Infraestrutura : Recursos de Nó e Status do Serviço – Para Engenheiros de Operações de Linha de Frente
Camada de Aplicação : Consumo de Tempo da Interface e Contagem de Exceções – Para Engenheiros de Confiabilidade de Site (SREs) e Desenvolvedores
Camada de negócios : Taxa de sucesso de pagamento, taxa de conversão – para gerentes e partes interessadas do negócio.
Gráficos excelentes não apenas exibem dados, mas também transmitem informações:
As cores devem ter significado: verde para normal, laranja para aviso e vermelho para alarme .
Defina os limites: Marque claramente a faixa normal e os limites de alarme no gráfico .
Rotulagem de anomalias: Quando ocorre um problema no sistema, deve haver um rótulo claro no gráfico, em vez de uma "linha contínua" .
Os fluxogramas operacionais não são documentos estáticos que permanecem válidos por um ano após serem elaborados. À medida que os sistemas, as arquiteturas e as métricas de monitoramento mudam, os fluxogramas precisam ser atualizados de acordo. O uso de ferramentas de criação de fluxogramas online (como o ProcessOn) permite modificações a qualquer momento e sincronização em tempo real, garantindo que todos na equipe visualizem a versão mais recente.
O ProcessOn, como plataforma profissional online de mapeamento e colaboração, oferece às equipes de operação e manutenção uma solução completa para mapeamento:
Ampla Biblioteca de Modelos : A comunidade de modelos ProcessOn oferece um grande número de modelos de cenários de operação e manutenção, incluindo diagramas de arquitetura de sistemas de garantia de serviço de operação e manutenção, diagramas de arquitetura de operação e manutenção de TI, fluxogramas de serviços de sistemas de operação e manutenção (diagramas de raias), mapas mentais de operação e manutenção de segurança, etc. Esses modelos abrangem toda a cadeia de operação e manutenção, incluindo monitoramento e inspeção, resposta a emergências, revisão de falhas e otimização iterativa .
Suporta diversos tipos de diagramas : sejam diagramas de topologia de rede, diagramas de arquitetura de implantação, fluxogramas de raias, diagramas ER ou mapas mentais, o ProcessOn pode criá-los facilmente.
Colaboração em equipe : Suporta edição colaborativa online em tempo real por múltiplos usuários. As equipes de operações e manutenção podem manter conjuntamente o mesmo diagrama de arquitetura ou fluxograma, garantindo a sincronização das informações. O diagrama de arquitetura suporta registros de governança de todo o ciclo de vida, permitindo a visualização e comparação da evolução da arquitetura com um único clique.
Reutilização com um clique : Depois de encontrar um modelo adequado, clone-o com um clique e você poderá usá-lo modificando diretamente o conteúdo, o que economiza muito tempo que seria gasto desenhando do zero.
Q1 : Quais são as melhores ferramentas para desenhar diagramas de topologia de operação e manutenção?
R: Ao escolher uma ferramenta, as principais considerações são as necessidades de colaboração da equipe e o nível de conhecimento técnico exigido. A interface intuitiva do ProcessOn, com seu recurso de arrastar e soltar, e sua extensa biblioteca de ícones são suficientes para as necessidades do dia a dia . Caso a biblioteca de ícones integrada do sistema não atenda às suas necessidades, você também pode carregar ícones locais.
Q2 : Quais são os principais elementos que um fluxograma de operações e manutenção deve incluir?
A: Um fluxograma completo de operação e manutenção deve incluir: ① Pontos de início e fim (condições de ativação e estados finais); ② Funções de execução para cada etapa (quem executa a tarefa); ③ Nós de decisão (condições de julgamento, como "é uma falha rotineira ou uma falha complexa?") ; ④ Entradas e saídas (o que cada etapa requer e o que produz); ⑤ Caminhos de tratamento de anomalias (soluções alternativas quando uma etapa falha). O uso de diagramas de raias pode distinguir claramente as responsabilidades das diferentes funções .
P3 : Com que frequência os gráficos de operação e manutenção são atualizados ?
A: Diferentes tipos de gráficos têm frequências de atualização diferentes: painéis de monitoramento são atualizados em tempo real ou quase em tempo real (segundos a minutos); relatórios de tendências são resumidos diariamente, semanalmente ou mensalmente; diagramas de topologia e arquitetura são atualizados quando ocorrem mudanças na infraestrutura (como adição de servidores, ajustes de redes, migração para a nuvem, etc.); fluxogramas são atualizados quando processos são otimizados ou organizações são reestruturadas. Recomenda-se estabelecer um mecanismo de "controle de versão" para os gráficos, a fim de registrar a hora e o motivo de cada atualização.
Q4 : Como posso tornar os diagramas de operação e manutenção compreensíveis para pessoal não técnico?
A: A chave é a tradução , não a simplificação . ① Use linguagem de negócios em vez de jargão técnico (por exemplo, "taxa de sucesso de login do usuário" em vez de "QPS do serviço de autenticação"); ② Use cores para transmitir informações de status (verde = bom, amarelo = aviso, vermelho = falha); ③ Adicione anotações e rótulos de limite necessários aos gráficos ; ④ Forneça à gerência uma "visão geral", com foco em métricas de negócios em vez de métricas técnicas subjacentes . Os gráficos do ProcessOn permitem adicionar anotações e explicações de texto para ajudar os leitores em diferentes funções a entender o significado dos gráficos.
Q5 : Os modelos de operação e manutenção do ProcessOn podem ser usados diretamente?
R: Sim. Todos os modelos de operação e manutenção da comunidade de modelos ProcessOn suportam "clonagem com um clique". Após a clonagem, todos os gráficos, textos e conexões podem ser editados e modificados livremente. Você pode ajustar o conteúdo de acordo com a situação real da sua empresa — modificar nomes de dispositivos, substituir ícones, adicionar ou remover nós e ajustar etapas do processo — e gerar um diagrama de operação e manutenção profissional de nível empresarial em minutos, sem precisar começar do zero .
