Trzy podstawowe wykresy dotyczące eksploatacji i konserwacji systemu : diagram topologii sieci, diagram architektury i schemat blokowy.

Codzienna praca w obszarze operacji i konserwacji wymaga szeregu środków technicznych i procesów zarządzania, które umożliwiają monitorowanie, rozwiązywanie problemów, optymalizację wydajności, planowanie pojemności, zarządzanie zmianami i zapewnienie bezpieczeństwa infrastruktury IT (w tym serwerów, urządzeń sieciowych, systemów pamięci masowej, systemów operacyjnych, oprogramowania pośredniczącego, baz danych, usług aplikacyjnych itp.). Głównym celem jest zapewnienie stabilnego, wydajnego, bezpiecznego i skalowalnego wsparcia operacji biznesowych przez system IT.

I. Trzy podstawowe wykresy w operacjach i konserwacji

Prace operacyjne i konserwacyjne obejmują dużą ilość złożonych informacji: fizyczną lokalizację i połączenie sieciowe serwerów, architekturę warstwową i relacje wywołań systemu, standardowe procedury rozwiązywania problemów oraz zależności konfiguracji zasobów. Jeśli te informacje zostaną opisane wyłącznie słowami, będą one obszerne i podatne na niejednoznaczności. Wartość wykresów tkwi w strukturyzacji, wizualizacji i standaryzacji złożonych informacji , umożliwiając personelowi operacyjnemu i konserwacyjnemu, zespołom programistycznym i kierownictwu efektywną komunikację przy użyciu tego samego języka wizualnego.

Oto trzy rodzaje wykresów, które są niezbędne w pracach operacyjnych i konserwacyjnych :

1. Diagram topologii sieci

Definicja i zastosowania

Diagramy topologii sieci to najprostszy i najważniejszy rodzaj diagramów w dziedzinie eksploatacji i konserwacji sieci. Za pomocą węzłów i łączy, wizualnie przedstawiają połączenia fizyczne i relacje logiczne między różnymi urządzeniami w sieci (serwerami, przełącznikami, routerami, zaporami sieciowymi, systemami równoważenia obciążenia itp.). Diagramy topologii pomagają personelowi operacyjnemu i konserwacyjnemu szybko zrozumieć „mapę ruchu” całej sieci – gdzie dane trafiają, przez które węzły przechodzą i gdzie ostatecznie docierają.

elementy rdzeniowe

Profesjonalny diagram topologii sieci powinien zawierać następujące elementy:

Węzeł urządzenia : Każde urządzenie sieciowe jest reprezentowane przez ikonę lub prostokąt, zwykle oznaczony kluczowymi informacjami, takimi jak nazwa urządzenia, adres IP i model.

Połączenie łącza : Połączenie między urządzeniami reprezentuje połączenie sieciowe i może być opisane poprzez przepustowość, typ łącza (światłowód/kabel/bezprzewodowe) i status (normalny/przerwany).

Grupowanie hierarchiczne : Urządzenia są grupowane według wymiarów, takich jak centrum danych, szafa, VPC (wirtualna chmura prywatna) i strefa dostępności, co odzwierciedla hierarchiczną strukturę sieci.

Wskaźniki stanu : Użyj kolorów lub znaczników, aby wskazać aktualny stan urządzenia/łącza (zielony – normalny, żółty – ostrzeżenie, czerwony – błąd, szary – offline).

Kierunek ruchu : Użyj strzałek, aby wskazać kierunek przepływu danych, co ułatwi zrozumienie ścieżki przekazywania żądań.

Typowe scenariusze zastosowań

Scenariusz 1: Topologia sieci centrum danych

Topologia centrum danych to najbardziej klasyczny przykład zastosowania diagramów topologii sieci, służących do przedstawienia kompletnego układu wszystkich urządzeń sieciowych w jednym centrum danych lub serwerowni. Obejmuje ona całe łącze od bramy internetowej, zapory sieciowej, przełączników rdzeniowych, przełączników agregujących i dostępowych do serwerów w szafach. Podstawową zaletą topologii centrum danych jest możliwość umożliwienia personelowi konserwacyjnemu rozwiązywania problemów na łączach topologii krok po kroku w przypadku wystąpienia zakłóceń lub przerw w działaniu sieci – niezależnie od tego, czy przerwa rozpoczęła się w bramie dostawcy usług internetowych, awarii przełącznika rdzeniowego, czy awarii konkretnego przełącznika dostępowego – precyzyjnie lokalizując konkretne urządzenie fizyczne lub łącze.

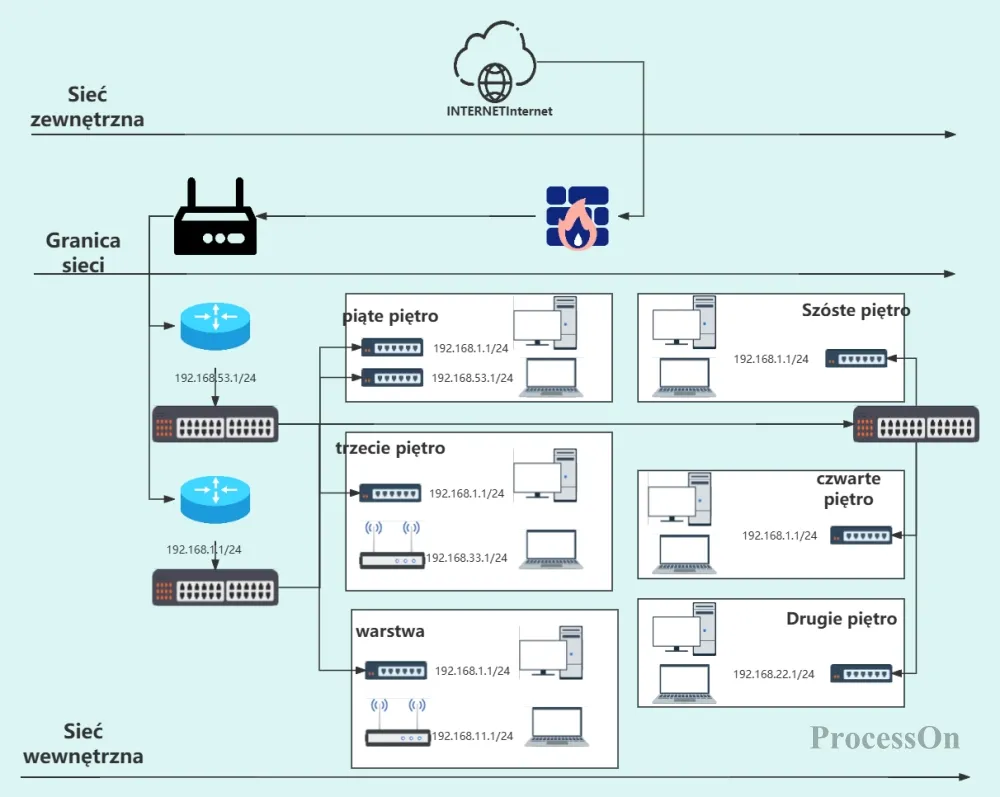

Schemat topologii sieci komputerowej firmy

Scenariusz 2: Topologia sieci mikrousług

W architekturach mikrousług liczba instancji usług może łatwo sięgać setek, a instancje te są dynamicznie tworzone i usuwane, co sprawia, że tradycyjne topologie na poziomie urządzeń są niewystarczające. Topologie sieci mikrousług wykorzystują usługi jako węzły (a nie urządzenia fizyczne) do reprezentowania relacji wywołań sieciowych między usługami, w tym: ścieżek wywołań HTTP/gRPC między usługami, reguł routingu bram API, mechanizmów rejestracji i wykrywania usług (takich jak Nacos/Eureka/Consul), relacji producentów i konsumentów w kolejkach komunikatów (Kafka/RocketMQ) oraz ścieżek przekierowywania ruchu z Ingress do usługi i do kontenera w klastrze Kubernetes.

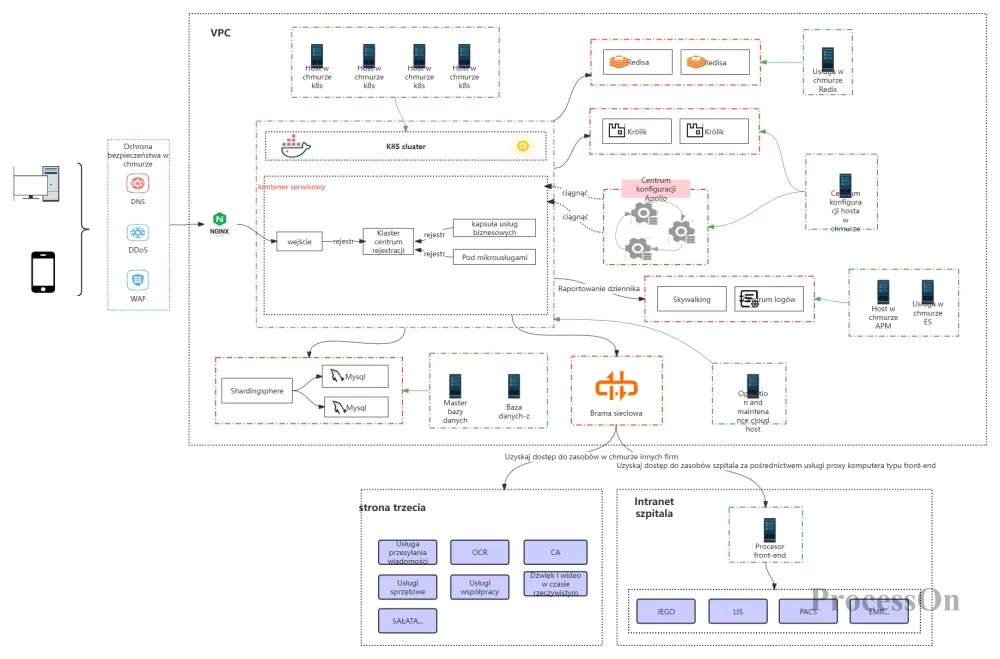

Schemat topologii sieci mikrousług

2. Diagram architektury systemu

Definicja i zastosowania

Diagram architektury systemu służy do zilustrowania ogólnej struktury systemu informatycznego, w tym relacji wywołań między usługami aplikacyjnymi, ścieżkami przepływu danych, lokalizacjami wdrożeń komponentów technicznych (takich jak pamięci podręczne, kolejki komunikatów i bazy danych) oraz metod interakcji między systemem a interfejsami zewnętrznymi. Pomaga on personelowi operacyjnemu i konserwacyjnemu oraz zespołom programistycznym zrozumieć z perspektywy makro, „które elementy składają się na system i jak ze sobą współpracują”.

Typowe scenariusze zastosowań

Scenariusz 1: Projektowanie i przegląd architektury systemu aplikacji

Podczas tworzenia nowych systemów lub przeprowadzania gruntownej refaktoryzacji architektury, widok architektury aplikacji jest kluczowym elementem i tematem dyskusji na spotkaniach przeglądu technicznego. Zespół operacyjny wykorzystuje diagram architektury do oceny racjonalności i łatwości utrzymania rozwiązania – na przykład do identyfikacji ryzyka pojedynczego punktu awarii (czy istnieje wdrożenie pojedynczej instancji), oceny skalowalności (czy występują wąskie gardła architektoniczne podczas skalowania w górę w przyszłości) oraz oceny złożoności zależności (wysokie ryzyko propagacji awarii w przypadku zbyt długiego łańcucha wywołań).

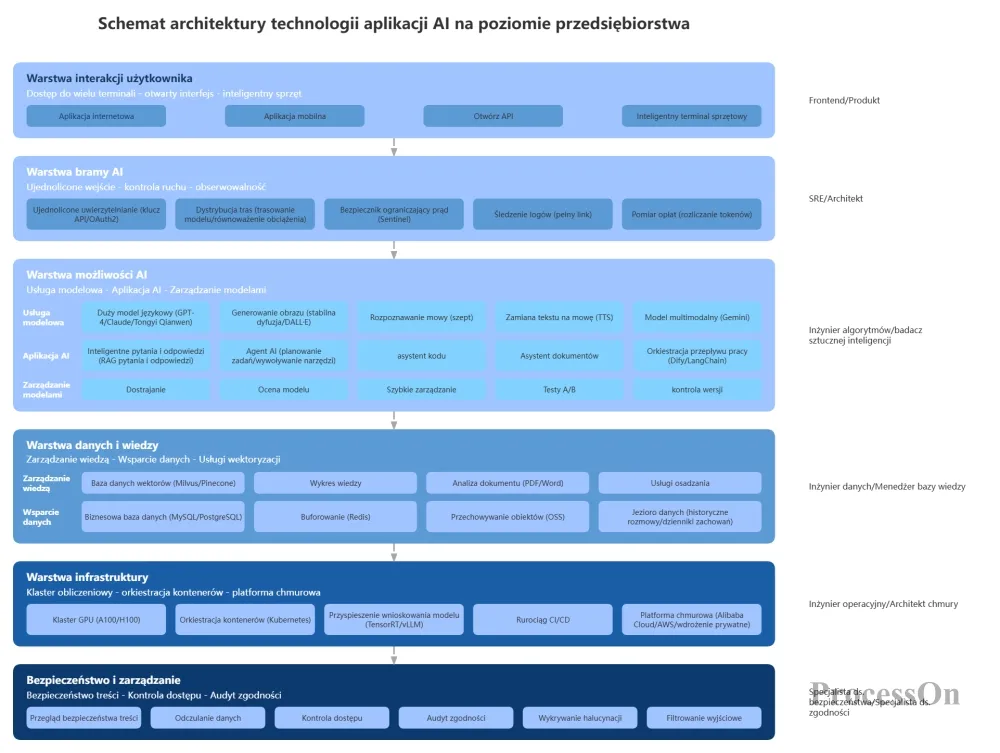

Diagram architektury aplikacji AI

Scenariusz 2: Architektura wdrożenia i planowanie rozbudowy

Diagramy architektury wdrożeniowej stanowią jeden z podstawowych elementów codziennej działalności operacyjnej i konserwacyjnej. Gdy rozwój firmy wymaga skalowania, diagramy architektury wdrożeniowej wyraźnie przedstawiają aktualną dystrybucję instancji, strefy dostępności i specyfikacje zasobów każdej usługi, pomagając personelowi operacyjnemu i konserwacyjnemu precyzyjnie określić: która usługa wymaga skalowania, ile instancji skalować, w której strefie dostępności dodać węzły oraz jaki wpływ będzie to miało na strategię harmonogramowania istniejącego klastra. W środowiskach kontenerowych diagramy architektury wdrożeniowej służą również do planowania strategii klastra Kubernetes, takich jak powinowactwo węzłów, antypowinowactwo podów i limity zasobów.

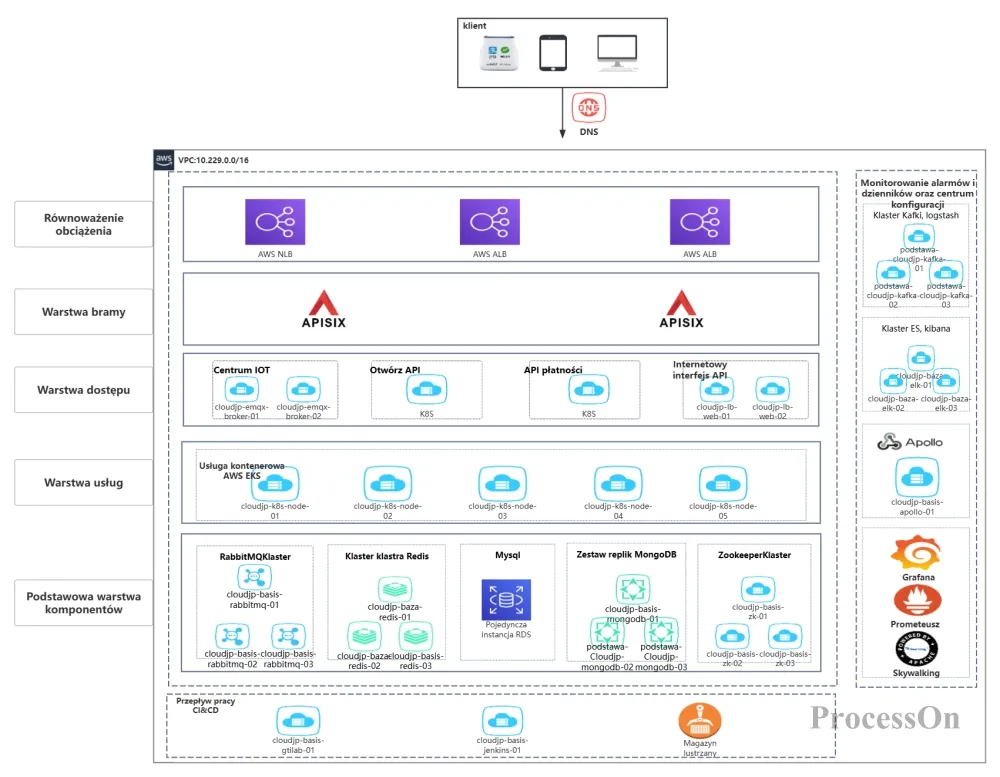

Schemat architektury wdrożenia operacji i konserwacji

Scenariusz 3: Architektura odzyskiwania po awarii i ćwiczenia odzyskiwania po awarii

Widok architektury odzyskiwania po awarii to podstawowe narzędzie zapewniające wysoką dostępność systemu. Na podstawie diagramu architektury odzyskiwania po awarii zespół operacyjny opracowuje plany odzyskiwania po awarii (DRP), planuje regularne ćwiczenia przełączania awaryjnego oraz weryfikuje skuteczność łączy synchronizacji danych, wykonalność procesu przełączania i niezawodność planu awaryjnego. Widok architektury odzyskiwania po awarii służy również jako wizualna pomoc w raportowaniu możliwości wysokiej dostępności systemu dla kierownictwa – diagram wyraźnie pokazuje, czy system posiada funkcje odzyskiwania po awarii, takie jak lokalne wdrożenie w trybie aktywny-aktywny i odzyskiwanie awaryjne poza siedzibą firmy.

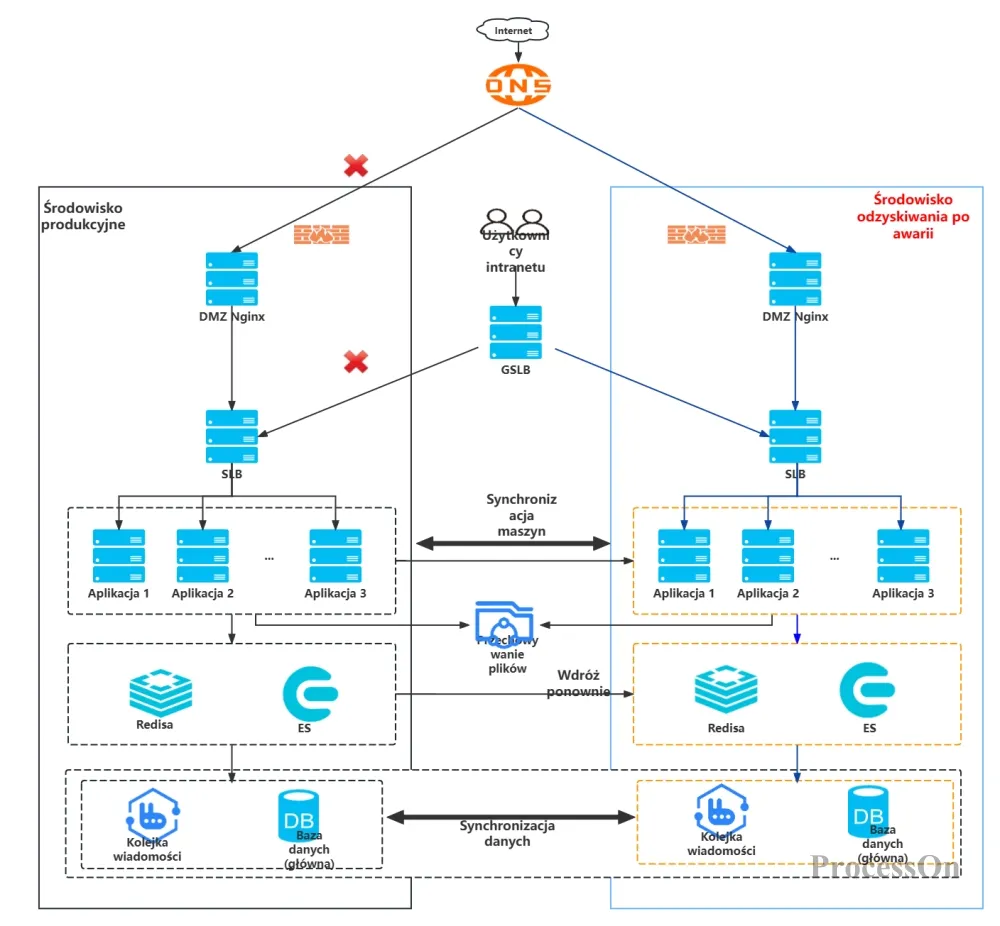

Schemat architektury odzyskiwania po awarii w chmurze

3. Schemat blokowy operacji

Definicja i zastosowania

Diagramy blokowe operacji i konserwacji to narzędzia, które graficznie przedstawiają znormalizowane procesy operacji i konserwacji. Dzielą one cały proces operacji i konserwacji na kilka kroków, jasno definiując wykonawcę, warunki oceny, dane wejściowe i wyjściowe oraz gałęzie wyjątków dla każdego kroku. Dzięki temu prace związane z operacjami i konserwacją nie opierają się na osobistych doświadczeniach, lecz przebiegają zgodnie z ujednoliconym i powtarzalnym, znormalizowanym procesem.

Standardy symboli schematów blokowych

Standardowe schematy blokowe wykorzystują ujednolicony język symboli: zaokrąglone prostokąty reprezentują „początek/koniec”, prostokąty reprezentują „kroki przetwarzania/operacji”, romby reprezentują „węzły oceny/decyzji”, równoległoboki reprezentują „wejście/wyjście”, a strzałki wskazują kierunek przepływu. Użycie standardowych symboli zapewnia bezproblemową czytelność nawet między zespołami.

Typowe scenariusze zastosowań

Ćwiczenia i odprawy dotyczące błędów: Podczas ćwiczeń dotyczących błędów schematy blokowe służą jako „standardowa odpowiedź” w celu sprawdzenia, czy wykonanie jest standaryzowane. Podczas odprawy dotyczącej błędów schematy blokowe służą do analizy, który krok odbiega od założeń .

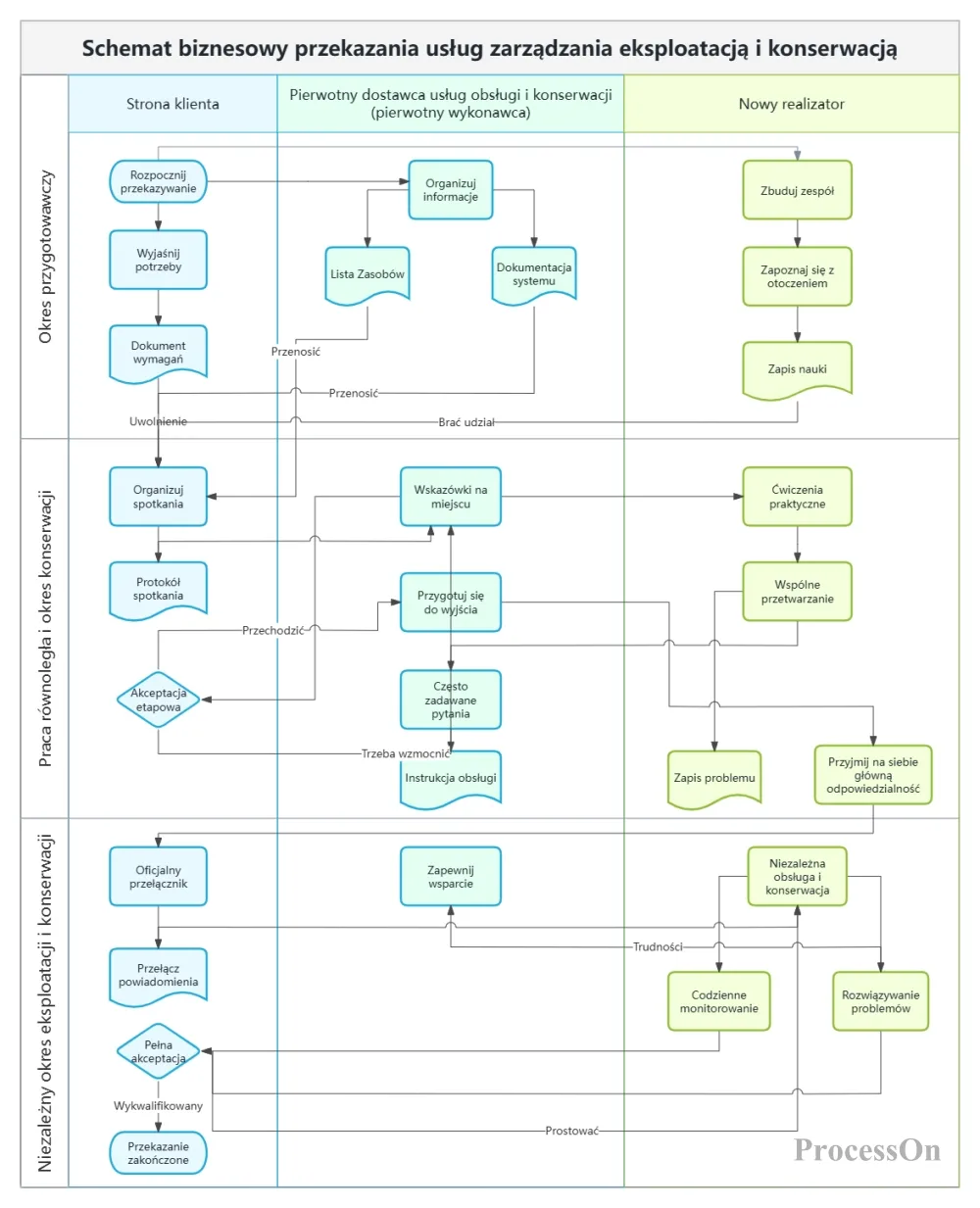

Schemat blokowy serwisu systemu obsługi i konserwacji

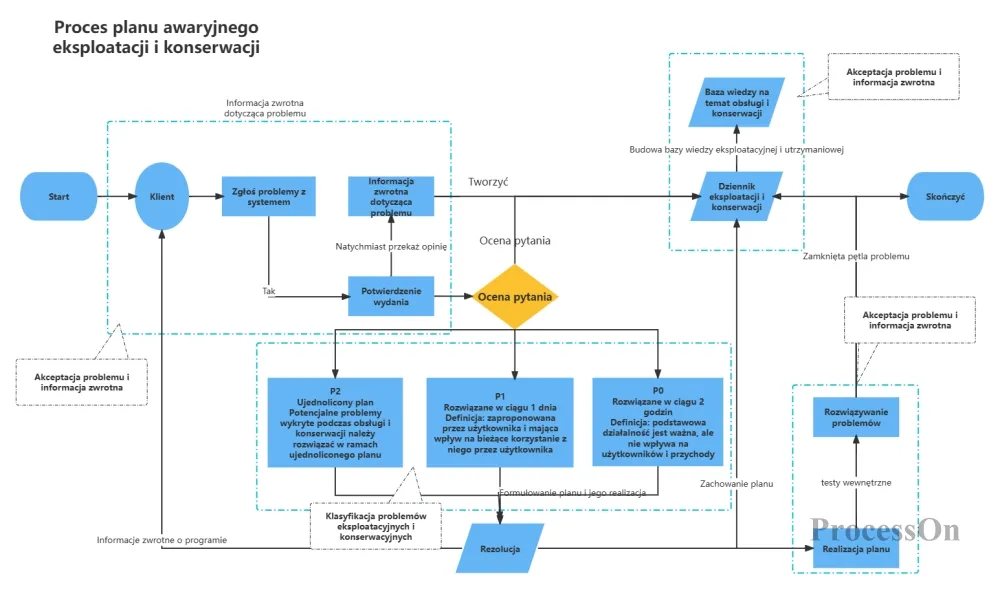

Zarządzanie operacjami i konserwacją oprogramowania IT – proces reagowania na operacje i konserwację

II. Najlepsze praktyki projektowania wykresów obsługi i konserwacji

1. Skup się na wskaźnikach podstawowych

Kiedy wiele osób zaczyna tworzyć wizualizacje, chce zmieścić wszystkie dane na jednym wykresie: procesor, pamięć, dysk, wejście/wyjście, przepustowość, status modułu, pulę wątków... W rezultacie panel trzeba przewijać przez 8 stron, a na końcu użytkownicy są zbyt leniwi, żeby go w ogóle otworzyć .

Prawidłowe podejście : Każdy wykres powinien koncentrować się na jednym kluczowym wskaźniku lub jednym konkretnym problemie. Lepiej mieć wiele wykresów niż upychać informacje na jednym.

2. Nakładanie warstw i klasyfikowanie w celu jasnego określenia grupy docelowej

Wskaźników operacyjnych nie należy przedstawiać w sposób płaski i bezpośredni; należy je kategoryzować według poziomów .

Warstwa infrastruktury : zasoby węzłów i stan usług – dla inżynierów operacyjnych pierwszej linii

Warstwa aplikacji : zużycie czasu interfejsu i liczba wyjątków – dla inżynierów oprogramowania i programistów

Warstwa biznesowa : wskaźnik powodzenia płatności, wskaźnik konwersji – dla menedżerów i interesariuszy biznesowych

3. Przekazuj skuteczne informacje

Dobre wykresy nie tylko prezentują dane, ale także przekazują informacje:

Kolory powinny być znaczące: zielony oznacza stan normalny, pomarańczowy oznacza ostrzeżenie, a czerwony oznacza alarm .

Ustaw progi: Zaznacz wyraźnie zakres normalny i progi alarmowe na wykresie .

Etykietowanie anomalii: Gdy w systemie wystąpi problem, na wykresie powinna pojawić się wyraźna etykieta, a nie „łagodna linia” .

4. Utrzymuj je aktualne i dynamicznie odzwierciedlaj rzeczywistość.

Wykresy operacyjne nie są statycznymi dokumentami, które po raz pierwszy pozostają w użyciu przez rok. Wraz ze zmianami systemów, architektur i wskaźników monitorowania, wykresy muszą być odpowiednio aktualizowane. Korzystanie z narzędzi do tworzenia wykresów online (takich jak ProcessOn) pozwala na modyfikację w dowolnym momencie i synchronizację w czasie rzeczywistym, zapewniając wszystkim członkom zespołu dostęp do najnowszej wersji.

III. Jak efektywnie rysować wykresy operacji i konserwacji za pomocą ProcessOn

ProcessOn, jako profesjonalna platforma do tworzenia wykresów i współpracy online, zapewnia personelowi operacyjnemu i konserwacyjnemu kompleksowe rozwiązanie do tworzenia wykresów:

Obszerna biblioteka szablonów : Społeczność szablonów ProcessOn oferuje dużą liczbę szablonów scenariuszy operacji i konserwacji, w tym diagramy architektury systemu gwarancji obsługi i konserwacji, diagramy architektury obsługi i konserwacji IT, schematy blokowe usług systemu obsługi i konserwacji (diagramy torów), mapy myśli dotyczące operacji i konserwacji zabezpieczeń itp. Szablony te obejmują cały łańcuch operacji i konserwacji, w tym monitorowanie i kontrolę, reagowanie w sytuacjach awaryjnych, przegląd usterek i optymalizację iteracyjną .

Obsługuje wiele typów diagramów : Niezależnie od tego, czy są to diagramy topologii sieci, diagramy architektury wdrożenia, diagramy przepływu, diagramy ER czy mapy myśli, ProcessOn może je z łatwością utworzyć.

Współpraca zespołowa : Obsługuje edycję online w czasie rzeczywistym przez wielu użytkowników. Zespół operacyjny i konserwacyjny może wspólnie zarządzać tym samym diagramem architektury lub schematem blokowym, zapewniając synchronizację informacji. Diagram architektury obsługuje pełne rejestry zarządzania cyklem życia, umożliwiając przeglądanie i porównywanie ewolucji architektury jednym kliknięciem.

Ponowne wykorzystanie jednym kliknięciem : po znalezieniu odpowiedniego szablonu możesz go sklonować jednym kliknięciem i używać go, bezpośrednio modyfikując zawartość, co znacznie oszczędza czas potrzebny na rysowanie od podstaw.

IV. Typowe problemy z wykresami obsługi i konserwacji

P1 : Jakie narzędzia są najlepsze do rysowania diagramów topologii operacji i konserwacji?

O: Wybierając narzędzie, należy przede wszystkim wziąć pod uwagę potrzeby współpracy zespołowej i wymagany poziom wiedzy. Interfejs ProcessOn typu „przeciągnij i upuść” oraz obszerna biblioteka ikon wystarczają do codziennych potrzeb . Jeśli wbudowana biblioteka ikon systemu nie spełnia Twoich wymagań, możesz również przesłać ikony lokalne.

P2 : Jakie kluczowe elementy powinien zawierać schemat blokowy operacji i konserwacji?

A: Kompletny schemat blokowy operacji i konserwacji powinien zawierać: ① Punkty początkowe i końcowe (warunki wyzwalające i stany końcowe); ② Role wykonawcze dla każdego etapu (kto wykonuje zadanie); ③ Węzły decyzyjne (warunki oceny, takie jak „czy to awaria rutynowa, czy złożona?”) ; ④ Dane wejściowe i wyjściowe (czego wymaga każdy etap i co generuje); ⑤ Ścieżki obsługi anomalii (alternatywne rozwiązania w przypadku awarii etapu). Diagramy torów pozwalają wyraźnie rozróżnić obowiązki poszczególnych ról .

P3 : Jak często aktualizowane są wykresy operacji i konserwacji ?

O: Różne typy wykresów mają różną częstotliwość aktualizacji: pulpity monitorujące aktualizują się w czasie rzeczywistym lub niemal rzeczywistym (w sekundach lub minutach); raporty trendów są podsumowywane codziennie/tygodniowo/miesięcznie; diagramy topologii i architektury są aktualizowane w przypadku zmian w infrastrukturze (takich jak dodawanie serwerów, dostosowywanie sieci, migracja do chmury itp.); schematy blokowe są aktualizowane w przypadku optymalizacji procesów lub restrukturyzacji organizacji. Zaleca się wdrożenie mechanizmu „zarządzania wersjami” dla wykresów w celu rejestrowania czasu i przyczyny każdej aktualizacji.

P4 : W jaki sposób mogę sprawić, aby wykresy operacji i konserwacji były zrozumiałe dla personelu nietechnicznego?

A: Kluczem jest tłumaczenie , a nie uproszczenie . ① Używaj języka biznesowego zamiast żargonu technicznego (np. „wskaźnik powodzenia logowania użytkownika” zamiast „liczba zapytań usługi uwierzytelniania na sekundę”); ② Używaj kolorów do przekazywania informacji o statusie (zielony = dobry, żółty = ostrzeżenie, czerwony = błąd); ③ Dodaj niezbędne adnotacje i etykiety progów do wykresów ; ④ Zapewnij kadrze zarządzającej „widok przeglądowy”, skupiający się na metrykach biznesowych, a nie na podstawowych metrykach technicznych . Wykresy ProcessOn obsługują dodawanie adnotacji tekstowych i objaśnień, aby pomóc czytelnikom w różnych rolach zrozumieć znaczenie wykresów.

P5 : Czy szablony operacji i konserwacji ProcessOn można stosować bezpośrednio?

O: Tak. Wszystkie szablony operacyjne i konserwacyjne w społeczności szablonów ProcessOn obsługują „klonowanie jednym kliknięciem”. Po sklonowaniu wszystkie grafiki, teksty i połączenia można swobodnie edytować i modyfikować. Możesz dostosować zawartość do aktualnej sytuacji w firmie – modyfikować nazwy urządzeń, zastępować ikony, dodawać lub usuwać węzły i dostosowywać kroki procesu – i wygenerować profesjonalny diagram operacyjny i konserwacyjny na poziomie przedsiębiorstwa w ciągu kilku minut, bez konieczności zaczynania od zera .
