Les opérations et la maintenance quotidiennes nécessitent un ensemble de moyens techniques et de processus de gestion pour surveiller, dépanner, optimiser les performances, planifier la capacité, gérer les changements et garantir la sécurité de l'infrastructure informatique (serveurs, périphériques réseau, systèmes de stockage, systèmes d'exploitation, intergiciels, bases de données, services applicatifs, etc.). Leur objectif principal est de garantir que le système informatique soutienne les opérations commerciales de manière stable, efficace, sécurisée et évolutive.
Les opérations et la maintenance impliquent la manipulation d'une grande quantité d'informations complexes : l'emplacement physique et la connexion réseau des serveurs, l'architecture en couches et les relations d'appel du système, les procédures standardisées de dépannage et les dépendances des configurations des ressources… Si ces informations sont décrites uniquement par des mots, elles seront à la fois volumineuses et sujettes à ambiguïté. L'intérêt des diagrammes réside dans leur capacité à structurer, visualiser et standardiser ces informations complexes , permettant ainsi au personnel d'exploitation et de maintenance, aux équipes de développement et à la direction de communiquer efficacement grâce à un langage visuel commun.
Voici trois types de graphiques indispensables aux travaux d'exploitation et de maintenance :
Définition et utilisations
Les diagrammes de topologie de réseau sont les plus fondamentaux et les plus importants dans le domaine de l'exploitation et de la maintenance des réseaux. À l'aide de nœuds et de liens, ils représentent visuellement les connexions physiques et les relations logiques entre les différents équipements du réseau (serveurs, commutateurs, routeurs, pare-feu, équilibreurs de charge, etc.). Ces diagrammes permettent au personnel d'exploitation et de maintenance de comprendre rapidement le flux de données sur l'ensemble du réseau : leurs points d'entrée, les nœuds qu'elles traversent et leur destination finale.
éléments fondamentaux
Un diagramme de topologie de réseau professionnel doit inclure les éléments suivants :
Nœud de périphérique : Chaque périphérique réseau est représenté par une icône ou un rectangle, généralement étiqueté avec des informations clés telles que le nom du périphérique, l’adresse IP et le modèle.
Connexion de liaison : La connexion entre les appareils représente une connexion réseau et peut être étiquetée avec la bande passante, le type de liaison (fibre/câble/sans fil) et l'état (normal/interrompu).
Groupement hiérarchique : les périphériques sont regroupés selon des dimensions telles que le centre de données, le rack, le VPC (cloud privé virtuel) et la zone de disponibilité afin de refléter la structure hiérarchique du réseau.
Indicateurs d'état : Utilisez des couleurs ou des marqueurs pour indiquer l'état de santé actuel du périphérique/de la liaison (vert pour normal, jaune pour avertissement, rouge pour défaut, gris pour hors ligne).
Sens du trafic : Utilisez des flèches pour indiquer le sens du flux de données afin de faciliter la compréhension du chemin de transmission des requêtes.
Scénarios d'application typiques
Scénario 1 : Topologie du réseau du centre de données
La topologie de centre de données est l'application la plus classique des diagrammes de topologie réseau. Elle représente l'agencement complet de tous les équipements réseau au sein d'un centre de données ou d'une salle serveur. Elle couvre l'intégralité de la liaison, depuis la passerelle Internet, le pare-feu de périmètre, les commutateurs centraux, les commutateurs d'agrégation et les commutateurs d'accès jusqu'aux serveurs dans les baies. L'intérêt principal de la topologie de centre de données réside dans sa capacité à permettre au personnel de maintenance de diagnostiquer les pannes de réseau étape par étape, en cas de gigue ou de coupure – que la panne provienne de la passerelle du FAI, d'un dysfonctionnement d'un commutateur central ou d'une défaillance d'un commutateur d'accès – en localisant précisément l'équipement ou la liaison physique concernée.

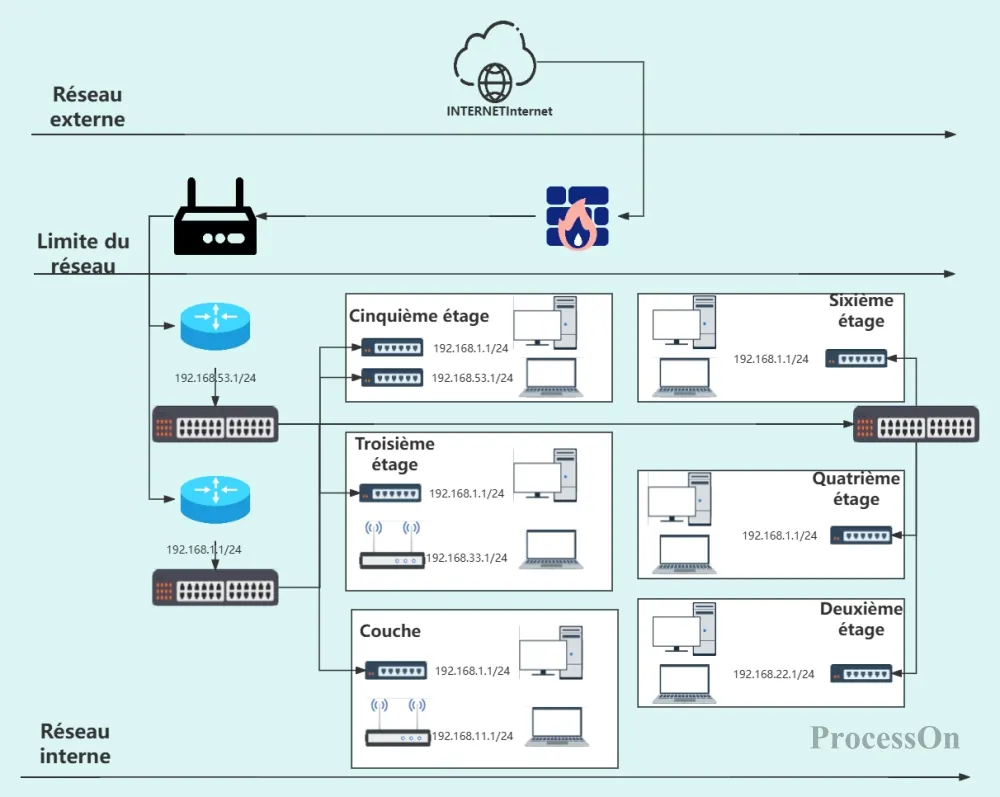

Schéma topologique du réseau de la salle informatique de l'entreprise
Scénario 2 : Topologie du réseau de microservices
Dans les architectures de microservices, le nombre d'instances de service peut facilement atteindre plusieurs centaines. Ces instances sont créées et détruites dynamiquement, ce qui rend les topologies traditionnelles au niveau des dispositifs inadaptées. Les topologies de réseau de microservices utilisent les services comme des nœuds (plutôt que des dispositifs physiques) pour représenter les relations d'appels réseau entre les services, notamment : les chemins d'appels HTTP/gRPC entre les services, les règles de routage des passerelles API, les mécanismes d'enregistrement et de découverte des services (tels que Nacos/Eureka/Consul), les relations producteur-consommateur dans les files d'attente de messages (Kafka/RocketMQ) et les chemins de transfert du trafic de l'Ingress au Service puis au Pod dans un cluster Kubernetes.

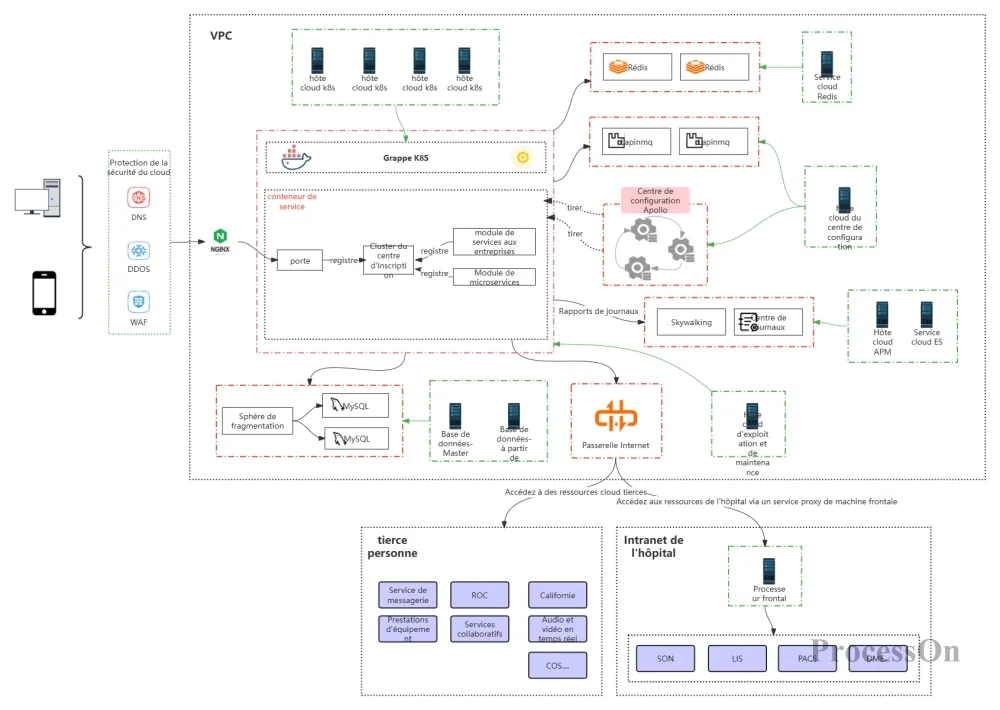

diagramme de topologie du réseau de microservices
Définition et utilisations
Un diagramme d'architecture système sert à illustrer la structure globale d'un système informatique, notamment les relations d'appel entre les services applicatifs, les flux de données, l'emplacement des composants techniques (tels que les caches, les files d'attente de messages et les bases de données) et les modes d'interaction entre le système et les interfaces externes. Il permet aux équipes d'exploitation et de maintenance ainsi qu'aux équipes de développement de comprendre, d'un point de vue macro, la composition du système et son fonctionnement.
Scénarios d'application typiques
Scénario 1 : Conception et revue de l’architecture du système d’application
Lors de la conception de nouveaux systèmes ou d'une refonte architecturale majeure, la vue de l'architecture applicative constitue un livrable essentiel et un sujet de discussion central lors des réunions de revue technique. L'équipe d'exploitation utilise le diagramme d'architecture pour évaluer la pertinence et la maintenabilité de la solution : par exemple, identifier les risques de défaillance unique (en cas de déploiement sur une seule instance), évaluer la scalabilité (en cas de goulots d'étranglement architecturaux lors d'une future montée en charge) et évaluer la complexité des dépendances (risque élevé de propagation des défaillances lorsque la chaîne d'appels est trop longue).

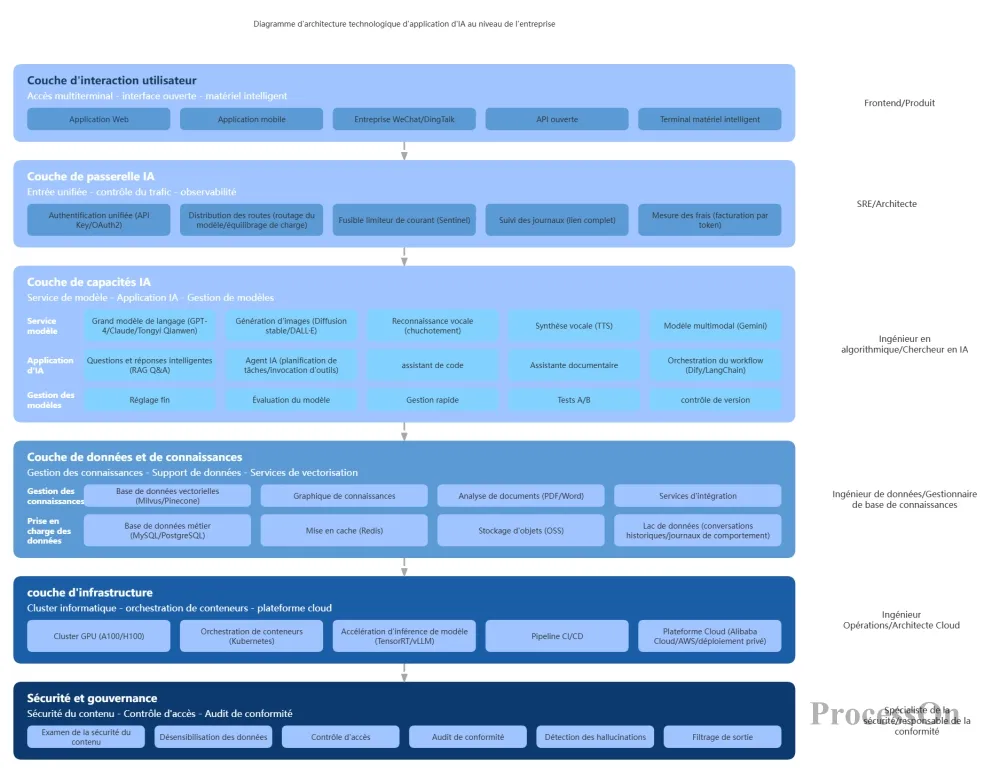

Diagramme d'architecture d'application d'IA
Scénario 2 : Architecture de déploiement et planification de l’expansion
Les diagrammes d'architecture de déploiement constituent l'un des fondements des opérations et de la maintenance quotidiennes. Lorsque la croissance de l'activité nécessite une mise à l'échelle, ces diagrammes illustrent clairement la distribution actuelle des instances, les zones de disponibilité et les spécifications des ressources de chaque service. Ils permettent ainsi aux équipes d'exploitation et de maintenance de déterminer avec précision : quel service doit être mis à l'échelle, combien d'instances ajouter, dans quelle zone de disponibilité ajouter des nœuds et quel sera l'impact sur la stratégie d'ordonnancement du cluster existant. Dans les environnements conteneurisés, ces diagrammes servent également à planifier les stratégies de cluster Kubernetes, telles que l'affinité des nœuds, l'anti-affinité des pods et les quotas de ressources.

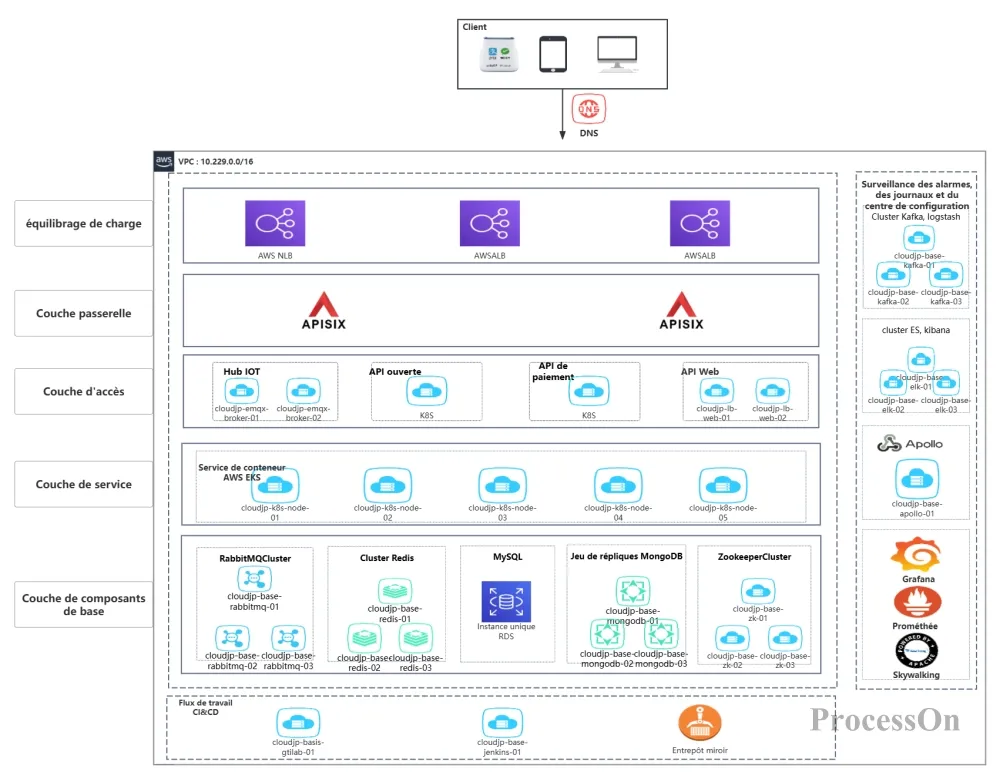

Diagramme d'architecture de déploiement des opérations et de la maintenance
Scénario 3 : Architecture de reprise après sinistre et exercices de reprise après sinistre
L'architecture de reprise après sinistre est un outil essentiel pour garantir la haute disponibilité des systèmes. À partir de ce schéma, l'équipe d'exploitation élabore des plans de reprise après sinistre (PRA), planifie des exercices réguliers de basculement et vérifie l'efficacité des liaisons de synchronisation des données, la faisabilité du processus de basculement et la fiabilité du plan de repli. Cette architecture facilite également la communication des capacités de haute disponibilité du système à la direction : le schéma indique clairement si le système dispose de capacités de reprise après sinistre telles que le déploiement actif-actif local et la reprise après sinistre hors site.

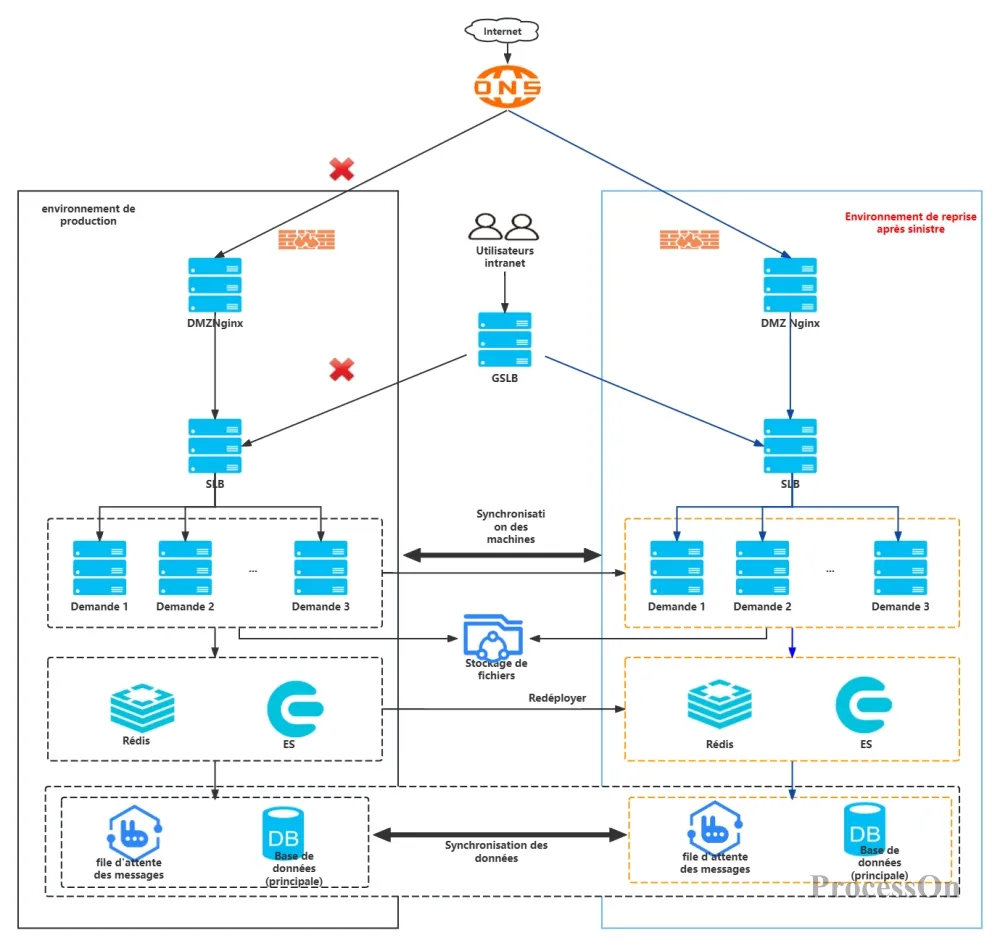

diagramme d'architecture de reprise après sinistre dans le cloud
Définition et utilisations
Les organigrammes d'exploitation et de maintenance sont des outils qui représentent graphiquement les processus standardisés d'exploitation et de maintenance. Ils décomposent un processus complet d'exploitation et de maintenance en plusieurs étapes, en définissant clairement l'exécutant, les critères d'évaluation, les entrées et sorties, ainsi que les exceptions pour chaque étape. Ceci garantit que les opérations et la maintenance ne reposent pas sur l'expérience personnelle, mais suivent un processus standardisé, unifié et reproductible.
Normes relatives aux symboles des organigrammes
Les organigrammes standardisés utilisent un langage symbolique unifié : les rectangles arrondis représentent le début et la fin, les rectangles représentent les étapes de traitement ou d’opération, les losanges représentent les nœuds de jugement ou de décision, les parallélogrammes représentent les entrées et les sorties, et les flèches indiquent le sens du flux. L’utilisation de symboles standardisés garantit une lisibilité optimale, même entre les équipes.
Scénarios d'application typiques
Exercices de simulation de panne et débriefing : lors des exercices de simulation de panne, les organigrammes servent de « réponse standard » pour vérifier si l’exécution est standardisée ; lors du débriefing des pannes, les organigrammes sont utilisés pour analyser quelle étape a dévié .

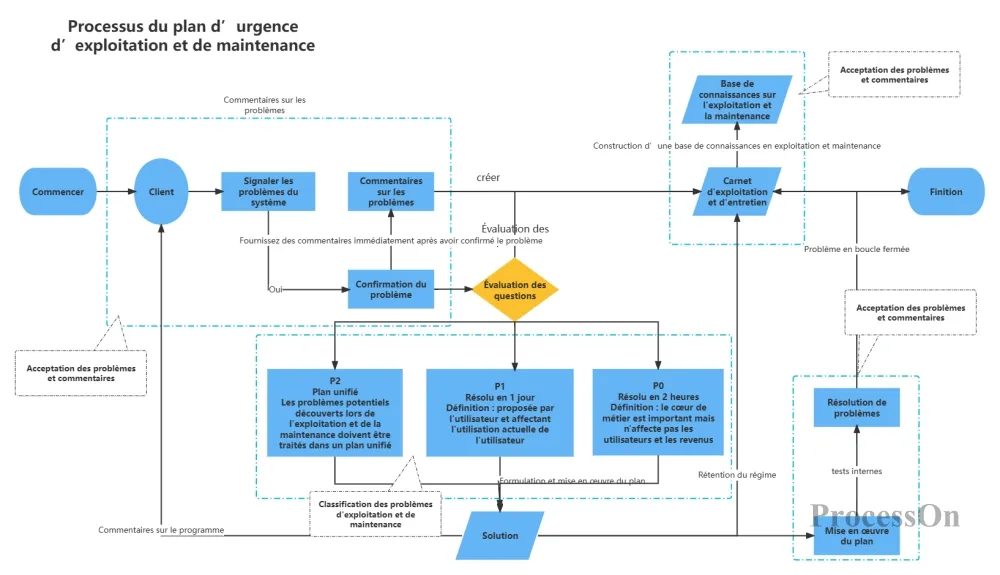

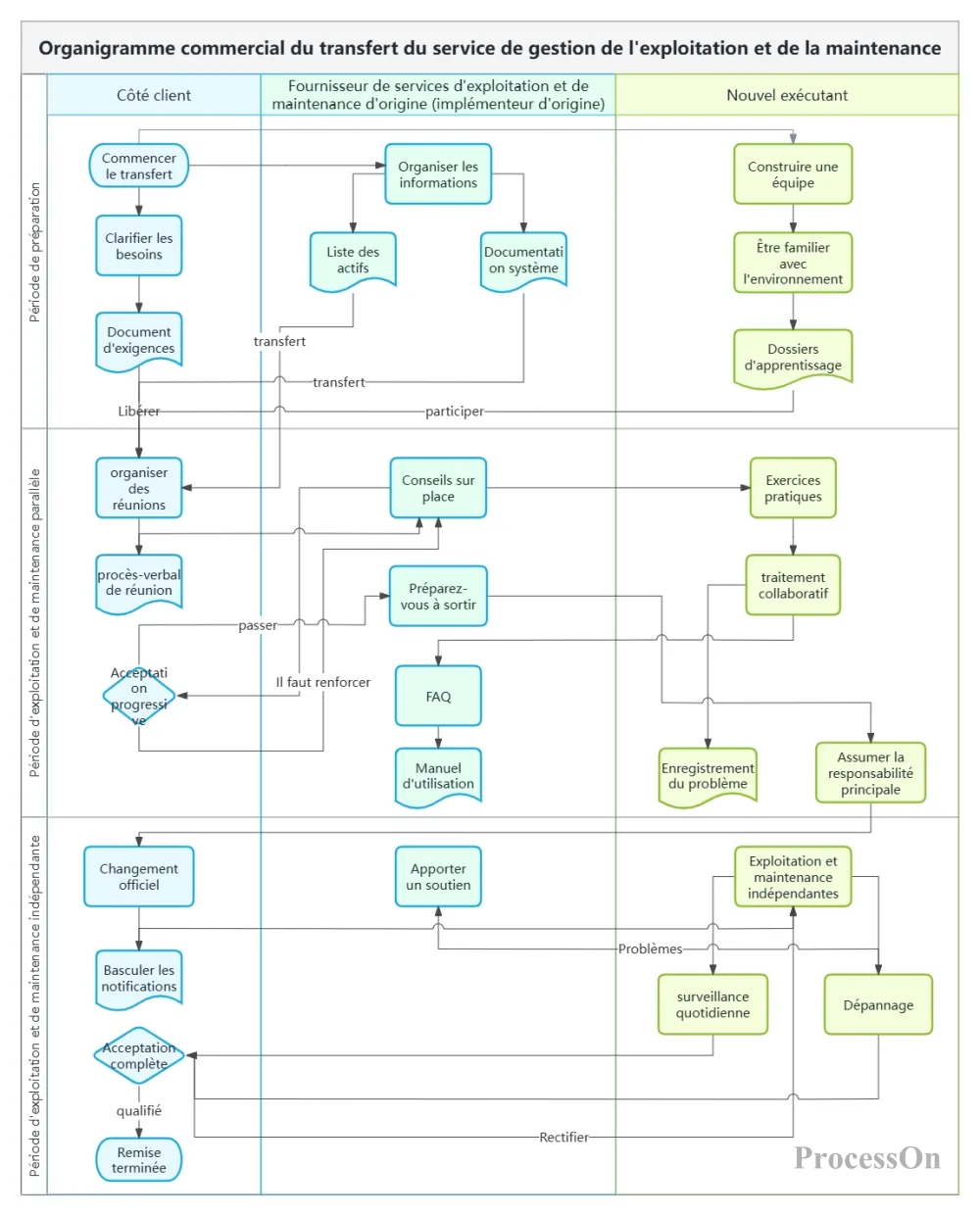

Organigramme du service du système d'exploitation et de maintenance
Lorsque beaucoup de personnes commencent à créer des visualisations, elles veulent condenser toutes les données dans un seul graphique : processeur, mémoire, disque, E/S, bande passante, état des pods, pool de threads… Résultat : il faut faire défiler le panneau sur 8 pages, et au final, elles sont trop paresseuses pour même l’ouvrir .
Approche correcte : chaque graphique doit se concentrer sur un indicateur clé ou un problème spécifique. Il est préférable d’avoir plusieurs graphiques plutôt que de surcharger un seul d’informations.
Les indicateurs opérationnels ne doivent pas être présentés de manière plate et directe ; ils doivent être catégorisés par niveau .
Couche d'infrastructure : Ressources des nœuds et état des services – Pour les ingénieurs d'exploitation de première ligne
Couche application : Consommation de temps d’interface et nombre d’exceptions – Pour les ingénieurs SRE et les développeurs
Couche métier : Taux de réussite des paiements, taux de conversion – pour les gestionnaires et les parties prenantes commerciales
Les excellents graphiques ne se contentent pas d'afficher des données, ils transmettent également des informations :
Les couleurs doivent être significatives : vert pour normal, orange pour avertissement et rouge pour alarme .
Définir les seuils : Indiquez clairement la plage normale et les seuils d’alarme sur le graphique .
Étiquetage des anomalies : lorsqu’un problème survient dans le système, une étiquette claire doit figurer sur le graphique, plutôt qu’une « ligne lisse » .
Les diagrammes opérationnels ne sont pas des documents statiques qui restent valables un an après leur création. À mesure que les systèmes, les architectures et les indicateurs de performance évoluent, les diagrammes doivent être mis à jour en conséquence. L'utilisation d'outils de création de diagrammes en ligne (tels que ProcessOn) permet une modification à tout moment et une synchronisation en temps réel, garantissant ainsi que chaque membre de l'équipe ait accès à la version la plus récente.
ProcessOn, plateforme professionnelle de cartographie et de collaboration en ligne, offre au personnel d'exploitation et de maintenance une solution de cartographie tout-en-un :
Bibliothèque de modèles étendue : La communauté de modèles ProcessOn propose un grand nombre de modèles de scénarios d’exploitation et de maintenance, notamment des diagrammes d’architecture de système de garantie de service d’exploitation et de maintenance, des diagrammes d’architecture d’exploitation et de maintenance informatique, des organigrammes de service de système d’exploitation et de maintenance (diagrammes de flux), des cartes mentales d’exploitation et de maintenance de sécurité, etc. Ces modèles couvrent l’intégralité de la chaîne d’exploitation et de maintenance, y compris la surveillance et l’inspection, l’intervention d’urgence, l’analyse des pannes et l’optimisation itérative .
Il prend en charge plusieurs types de diagrammes : qu’il s’agisse de diagrammes de topologie de réseau, de diagrammes d’architecture de déploiement, d’organigrammes de couloirs, de diagrammes ER ou de cartes mentales, ProcessOn peut facilement les compléter.
Collaboration d'équipe : Permet l'édition collaborative en ligne en temps réel par plusieurs utilisateurs. L'équipe d'exploitation et de maintenance peut ainsi gérer conjointement le même diagramme d'architecture ou organigramme, garantissant la synchronisation des informations. Le diagramme d'architecture conserve l'intégralité des enregistrements de gouvernance du cycle de vie, permettant une consultation et une comparaison instantanées de l'évolution de l'architecture.
Réutilisation en un clic : Après avoir trouvé un modèle approprié, clonez-le en un seul clic et vous pourrez l’utiliser en modifiant directement le contenu, ce qui vous fera gagner un temps précieux par rapport à la création d’un nouveau modèle.
Q1 : Quels sont les meilleurs outils pour dessiner des diagrammes de topologie d'exploitation et de maintenance ?
A : Lors du choix d'un outil, les principaux critères sont les besoins de collaboration de l'équipe et le niveau d'expertise requis. L'interface glisser-déposer et la vaste bibliothèque d'icônes de ProcessOn répondent aux besoins quotidiens . Si la bibliothèque d'icônes intégrée ne vous convient pas, vous pouvez également importer des icônes locales.
Q2 : Quels éléments clés un organigramme des opérations et de la maintenance doit-il inclure ?
A : Un organigramme complet d'exploitation et de maintenance doit inclure : ① Les points de départ et d'arrivée (conditions de déclenchement et états finaux) ; ② Les rôles d'exécution pour chaque étape (qui effectue la tâche) ; ③ Les nœuds de décision (conditions de jugement, telles que « s'agit-il d'une panne courante ou d'une panne complexe ? ») ; ④ Les entrées et sorties (ce dont chaque étape a besoin et ce qu'elle produit) ; ⑤ Les voies de gestion des anomalies (solutions alternatives en cas de défaillance d'une étape). L'utilisation de diagrammes de couloirs permet de distinguer clairement les responsabilités des différents rôles .
Q3 : À quelle fréquence les tableaux d'exploitation et de maintenance sont-ils mis à jour ?
A: Les différents types de graphiques ont des fréquences de mise à jour différentes : les tableaux de bord de supervision sont mis à jour en temps réel ou quasi réel (de quelques secondes à quelques minutes) ; les rapports de tendances sont synthétisés quotidiennement, hebdomadairement ou mensuellement ; les diagrammes de topologie et d’architecture sont mis à jour lors de modifications de l’infrastructure (ajout de serveurs, ajustement des réseaux, migration vers le cloud, etc.) ; les organigrammes sont mis à jour lors de l’optimisation des processus ou de la restructuration de l’organisation. Il est recommandé de mettre en place un système de gestion des versions pour les graphiques afin d’enregistrer la date et le motif de chaque mise à jour.
Q4 : Comment puis-je rendre les schémas d'exploitation et de maintenance compréhensibles par le personnel non technique ?
A : L'essentiel est la traduction , pas la simplification . ① Utilisez un langage métier plutôt que du jargon technique (par exemple, « taux de réussite de connexion utilisateur » au lieu de « QPS du service d'authentification ») ; ② Utilisez des couleurs pour indiquer l'état (vert = bon, jaune = alerte, rouge = échec) ; ③ Ajoutez les annotations et les seuils nécessaires aux graphiques ; ④ Fournissez à la direction une vue d'ensemble axée sur les indicateurs de performance métier plutôt que sur les données techniques sous-jacentes . Les graphiques de ProcessOn permettent d'ajouter des annotations et des explications textuelles pour aider les utilisateurs, quel que soit leur rôle, à comprendre leur signification.
Q5 : Les modèles d'exploitation et de maintenance de ProcessOn peuvent-ils être utilisés directement ?
R : Oui. Tous les modèles d'exploitation et de maintenance de la communauté ProcessOn prennent en charge le clonage en un clic. Après clonage, tous les éléments graphiques, textes et connexions sont entièrement modifiables. Vous pouvez ainsi adapter le contenu à la situation réelle de votre entreprise : modifier les noms des appareils, remplacer les icônes, ajouter ou supprimer des nœuds et ajuster les étapes du processus. Générez en quelques minutes un diagramme d'exploitation et de maintenance professionnel, sans partir de zéro .
