Der tägliche Betrieb und die Wartung erfordern eine Reihe technischer Mittel und Managementprozesse, um die IT-Infrastruktur (einschließlich Server, Netzwerkgeräte, Speichersysteme, Betriebssysteme, Middleware, Datenbanken, Anwendungsdienste usw.) zu überwachen, Fehler zu beheben, ihre Leistung zu optimieren, die Kapazität zu planen, Änderungen zu verwalten und ihre Sicherheit zu gewährleisten. Ihr Hauptziel ist es, sicherzustellen, dass das IT-System den Geschäftsbetrieb stabil, effizient, sicher und skalierbar unterstützt.
Betriebs- und Wartungsarbeiten erfordern eine Vielzahl komplexer Informationen: den physischen Standort und die Netzwerkverbindungen der Server, die mehrschichtige Architektur und die Verbindungsbeziehungen des Systems, standardisierte Verfahren zur Fehlerbehebung sowie die Abhängigkeiten der Anlagenkonfigurationen. Werden diese Informationen nur verbal beschrieben, sind sie sowohl umfangreich als auch unübersichtlich. Diagramme bieten den Vorteil, komplexe Informationen zu strukturieren, zu visualisieren und zu standardisieren. Dadurch können Betriebs- und Wartungspersonal, Entwicklungsteams und Management effizient und mit derselben visuellen Sprache kommunizieren.
Hier sind drei Diagrammtypen, die für Betriebs- und Wartungsarbeiten unverzichtbar sind :
Definition und Verwendung
Netzwerktopologiediagramme sind die grundlegendsten und wichtigsten Diagramme im Bereich Netzwerkbetrieb und -wartung. Mithilfe von Knoten und Verbindungen visualisieren sie die physischen Verbindungen und logischen Beziehungen zwischen verschiedenen Geräten im Netzwerk (Server, Switches, Router, Firewalls, Load Balancer usw.). Topologiediagramme helfen dem Betriebs- und Wartungspersonal, die „Verkehrskarte“ des gesamten Netzwerks schnell zu erfassen – wo Daten eingehen, welche Knoten sie durchlaufen und wo sie letztendlich ankommen.
Kernelemente
Ein professionelles Netzwerktopologiediagramm sollte folgende Elemente enthalten:
Geräteknoten : Jedes Netzwerkgerät wird durch ein Symbol oder Rechteck dargestellt, das in der Regel mit wichtigen Informationen wie Gerätename, IP-Adresse und Modell beschriftet ist.
Verbindungsart : Die Verbindung zwischen Geräten stellt eine Netzwerkverbindung dar und kann mit Bandbreite, Verbindungstyp (Glasfaser/Kabel/drahtlos) und Status (normal/unterbrochen) gekennzeichnet werden.
Hierarchische Gruppierung : Die Geräte werden nach Dimensionen wie Rechenzentrum, Rack, VPC (Virtual Private Cloud) und Verfügbarkeitszone gruppiert, um die hierarchische Struktur des Netzwerks widerzuspiegeln.
Statusanzeigen : Verwenden Sie Farben oder Markierungen, um den aktuellen Gesundheitszustand des Geräts/der Verbindung anzuzeigen (grün für normal, gelb für Warnung, rot für Fehler, grau für offline).
Verkehrsrichtung : Verwenden Sie Pfeile, um die Richtung des Datenflusses anzuzeigen und so den Weiterleitungspfad der Anfrage besser zu verstehen.
Typische Anwendungsszenarien
Szenario 1: Topologie des Rechenzentrumsnetzwerks
Die Topologie eines Rechenzentrums ist der klassischste Anwendungsfall für Netzwerkdiagramme. Sie zeigt die vollständige Anordnung aller Netzwerkgeräte in einem Rechenzentrum oder Serverraum. Sie umfasst die gesamte Verbindung vom Internet-Gateway über die Perimeter-Firewall, Core-Switches, Aggregations-Switches und Access-Switches bis hin zu den Servern in den Racks. Der Hauptvorteil der Rechenzentrumstopologie liegt darin, dass sie dem Wartungspersonal ermöglicht, bei Netzwerkstörungen oder Ausfällen – unabhängig davon, ob die Störung am Gateway des Internetanbieters, an einem Core-Switch oder an einem Access-Switch-Ausfall begann – die betroffenen physischen Geräte oder Verbindungen präzise zu lokalisieren.

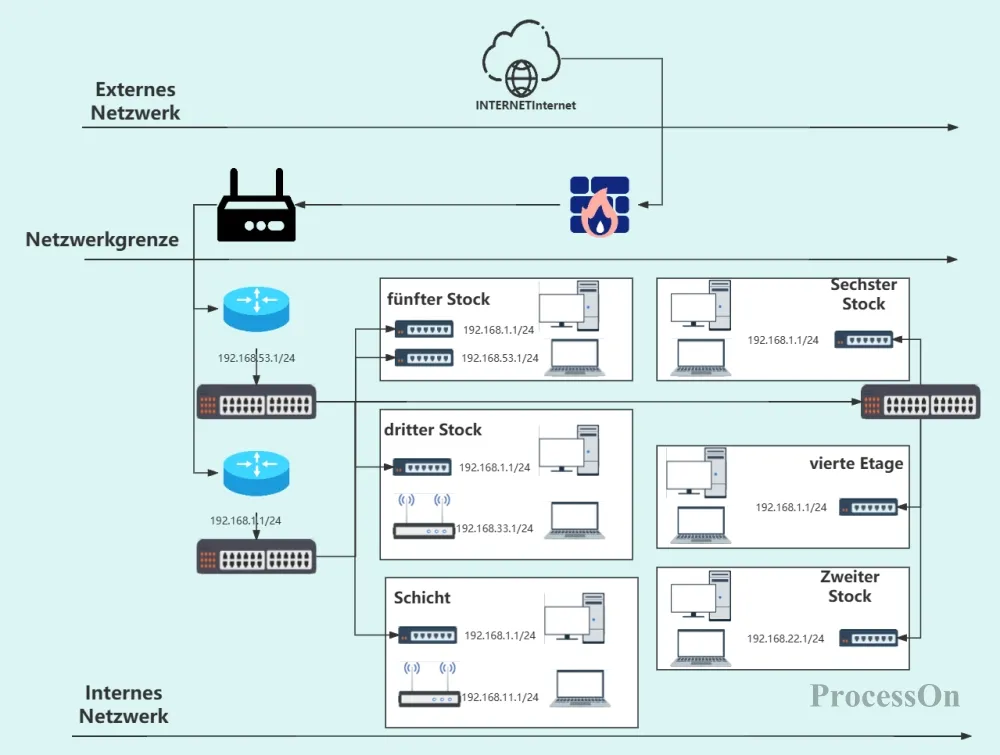

Netzwerk-Topologiediagramm des Firmenrechnerraums
Szenario 2: Microservice -Netzwerktopologie
In Microservice-Architekturen kann die Anzahl der Serviceinstanzen leicht Hunderte erreichen. Da diese Instanzen dynamisch erstellt und gelöscht werden, reichen herkömmliche Topologien auf Geräteebene nicht mehr aus. Microservice-Netzwerktopologien verwenden Services als Knoten (anstatt physischer Geräte), um die Netzwerkaufrufbeziehungen zwischen Services abzubilden. Dazu gehören: HTTP/gRPC-Aufrufpfade zwischen Services, API-Gateway-Routingregeln, Mechanismen zur Serviceregistrierung und -erkennung (wie Nacos/Eureka/Consul), Produzenten- und Konsumentenbeziehungen in Message Queues (Kafka/RocketMQ) sowie Weiterleitungspfade für den Datenverkehr vom Ingress über den Service zum Pod in einem Kubernetes-Cluster.

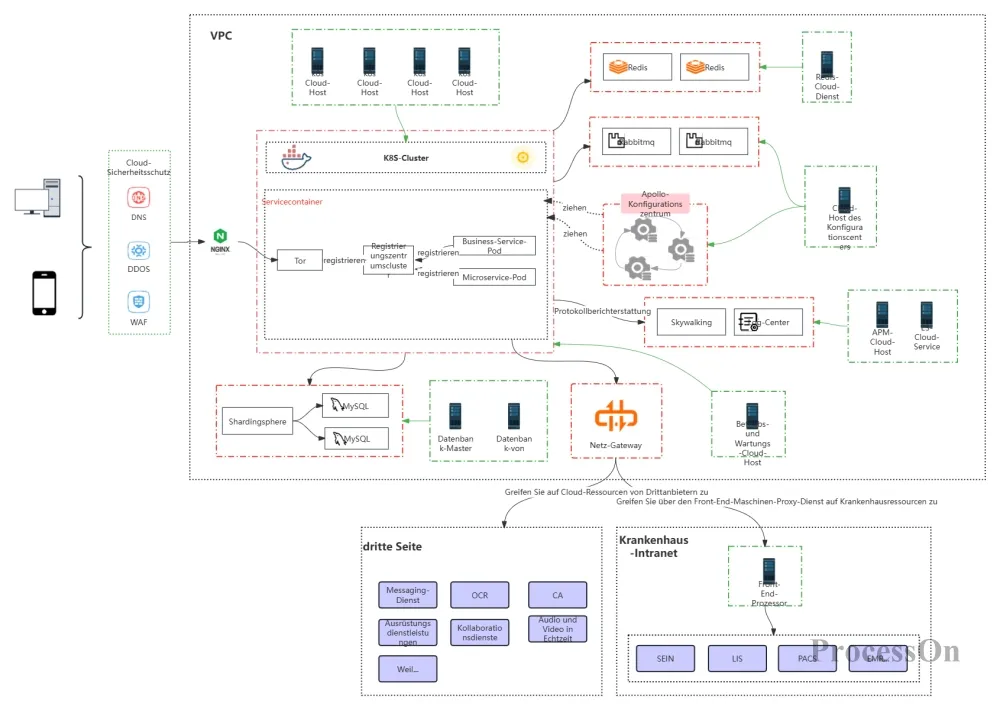

Topologiediagramm eines Microservice-Netzwerks
Definition und Verwendung
Ein Systemarchitekturdiagramm veranschaulicht die Gesamtstruktur eines IT-Systems, einschließlich der Beziehungen zwischen Anwendungsdiensten, der Datenflusspfade, der Einsatzorte technischer Komponenten (wie Caches, Message Queues und Datenbanken) sowie der Interaktionsmethoden zwischen dem System und externen Schnittstellen. Es hilft Betriebs- und Wartungspersonal sowie Entwicklungsteams, aus einer Makroperspektive zu verstehen, welche Teile das System bilden und wie sie zusammenarbeiten.
Typische Anwendungsszenarien
Szenario 1: Entwurf und Überprüfung der Anwendungssystemarchitektur
Bei der Entwicklung neuer Systeme oder umfassenden Architekturrestrukturierungen ist die Anwendungsarchitektur ein zentrales Ergebnis und Diskussionsthema in technischen Besprechungen. Das Betriebsteam nutzt das Architekturdiagramm, um die Plausibilität und Wartbarkeit der Lösung zu bewerten – beispielsweise um Risiken durch Single Points of Failure zu identifizieren (z. B. ob eine Einzelinstanz-Bereitstellung erfolgt), die Skalierbarkeit zu beurteilen (z. B. ob bei zukünftiger Skalierung architektonische Engpässe auftreten) und die Komplexität von Abhängigkeiten zu bewerten (z. B. hohes Risiko der Fehlerfortpflanzung bei zu langen Aufrufketten).

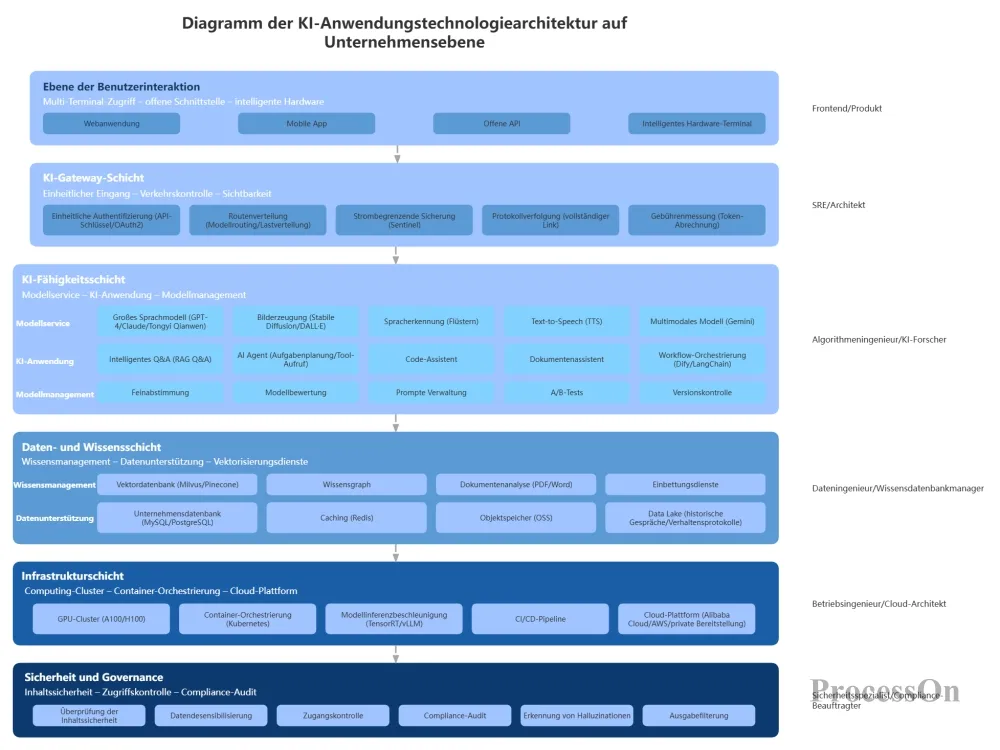

Architekturdiagramm für KI-Anwendungen
Szenario 2: Bereitstellungsarchitektur und Erweiterungsplanung
Architekturdiagramme für die Bereitstellung bilden eine der wichtigsten Grundlagen für den täglichen Betrieb und die Wartung. Wenn das Unternehmenswachstum eine Skalierung erfordert, zeigen diese Diagramme übersichtlich die aktuelle Instanzverteilung, die Verfügbarkeitszonen und die Ressourcenspezifikationen jedes Dienstes. So können die Betriebs- und Wartungsmitarbeiter präzise bestimmen, welcher Dienst skaliert werden muss, wie viele Instanzen skaliert werden sollen, in welcher Verfügbarkeitszone Knoten hinzugefügt werden sollen und welche Auswirkungen dies auf die Scheduling-Strategie des bestehenden Clusters hat. In containerisierten Umgebungen werden Architekturdiagramme für die Bereitstellung auch zur Planung von Kubernetes-Clusterstrategien wie Knotenaffinität, Pod-Antiaffinität und Ressourcenkontingenten verwendet.

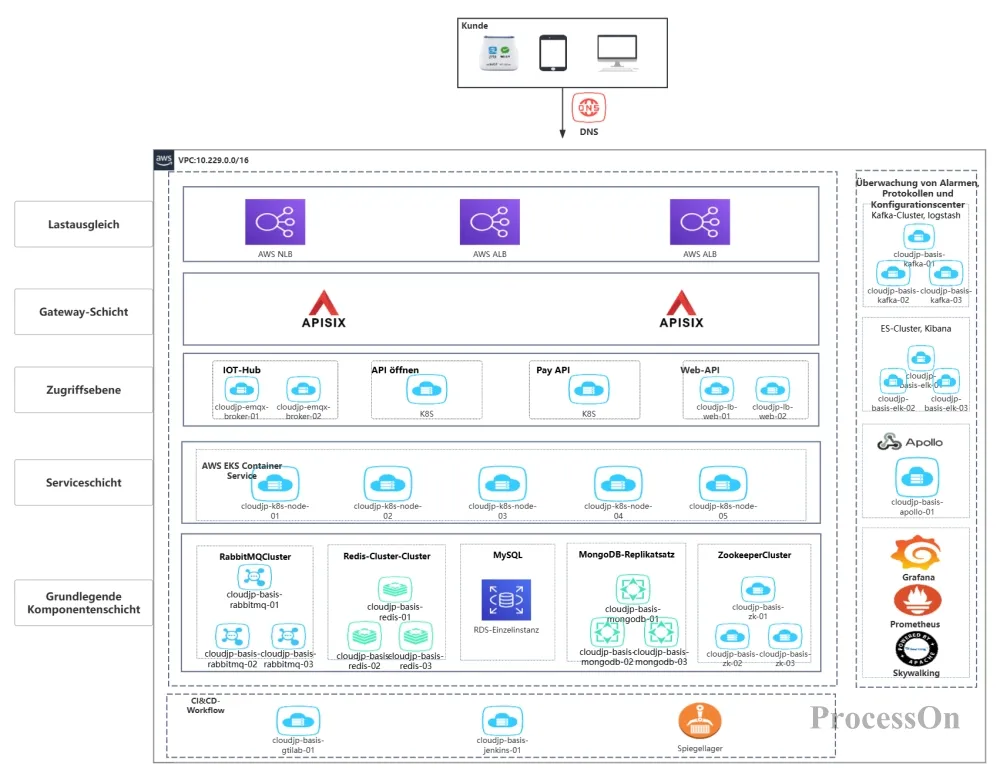

Architekturdiagramm für Betrieb und Wartung
Szenario 3: Architektur für die Notfallwiederherstellung und Notfallwiederherstellungsübungen
Die Architekturdarstellung für die Notfallwiederherstellung ist ein zentrales Werkzeug zur Sicherstellung der Systemverfügbarkeit. Basierend auf diesem Diagramm entwickelt das Betriebsteam Notfallwiederherstellungspläne (Disaster Recovery Plans, DRPs), plant regelmäßige Umschaltübungen und überprüft die Effektivität der Datensynchronisation, die Durchführbarkeit des Umschaltprozesses und die Zuverlässigkeit des Ausweichplans. Die Architekturdarstellung dient zudem als visuelle Hilfe für die Berichterstattung über die Systemverfügbarkeit an das Management – das Diagramm zeigt deutlich, ob das System über Notfallwiederherstellungsfunktionen wie lokale Active-Active-Bereitstellung und Offsite-Notfallwiederherstellung verfügt.

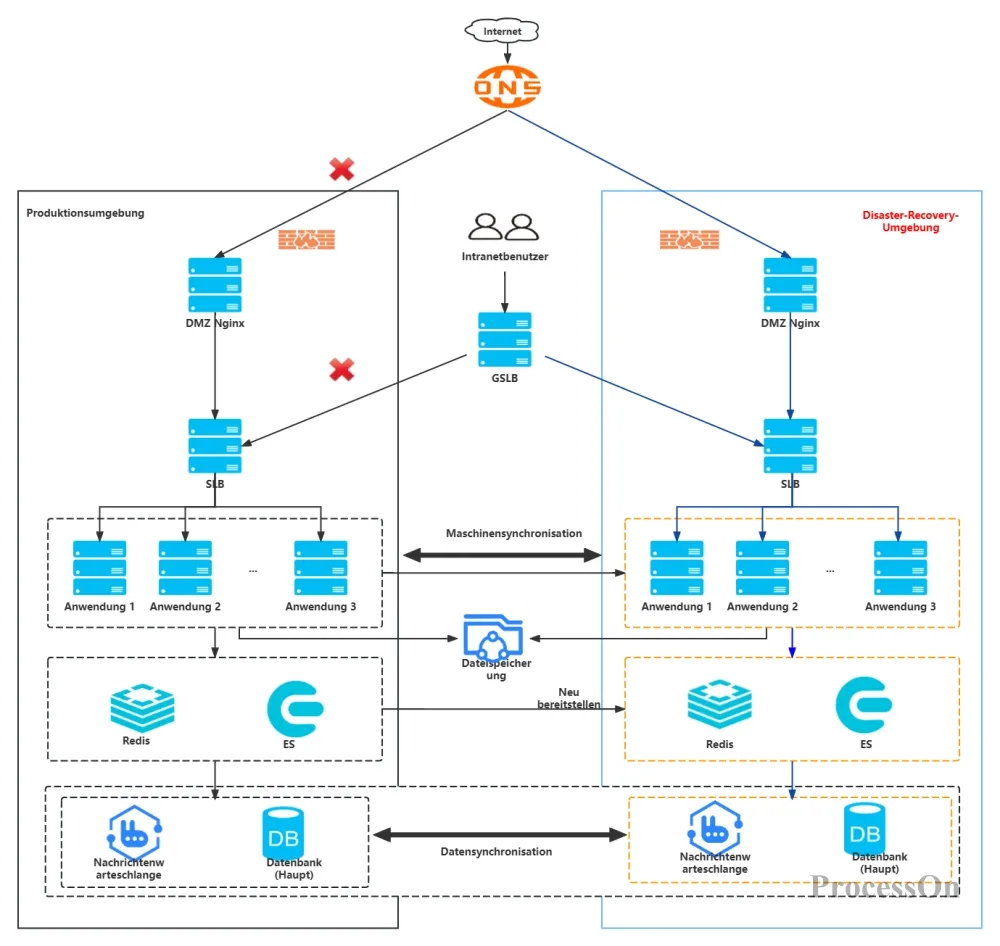

Architekturdiagramm zur Cloud-Notfallwiederherstellung
Definition und Verwendung
Betriebs- und Instandhaltungsablaufdiagramme sind Werkzeuge, die standardisierte Betriebs- und Instandhaltungsprozesse grafisch darstellen. Sie unterteilen einen kompletten Betriebs- und Instandhaltungsprozess in mehrere Schritte und definieren für jeden Schritt klar den Ausführenden, die Beurteilungskriterien, die Ein- und Ausgaben sowie die Ausnahmebehandlung. Dadurch wird sichergestellt, dass die Betriebs- und Instandhaltungsarbeiten nicht auf persönlicher Erfahrung beruhen, sondern einem einheitlichen und reproduzierbaren Standardprozess folgen.
Standards für Flussdiagrammsymbole
Standardisierte Flussdiagramme verwenden eine einheitliche Symbolsprache: Abgerundete Rechtecke stehen für „Start/Ende“, Rechtecke für „Verarbeitungs-/Operationsschritte“, Rauten für „Entscheidungspunkte“, Parallelogramme für „Eingabe/Ausgabe“ und Pfeile zeigen die Flussrichtung an. Die Verwendung standardisierter Symbole gewährleistet eine nahtlose Lesbarkeit, auch teamübergreifend.
Typische Anwendungsszenarien
Fehlerübungen und Nachbesprechung: Bei Fehlerübungen dienen Flussdiagramme als "Standardantwort", um zu überprüfen, ob die Ausführung standardisiert ist; bei der Fehlernachbesprechung werden die Flussdiagramme verwendet, um zu analysieren, welcher Schritt abgewichen ist .

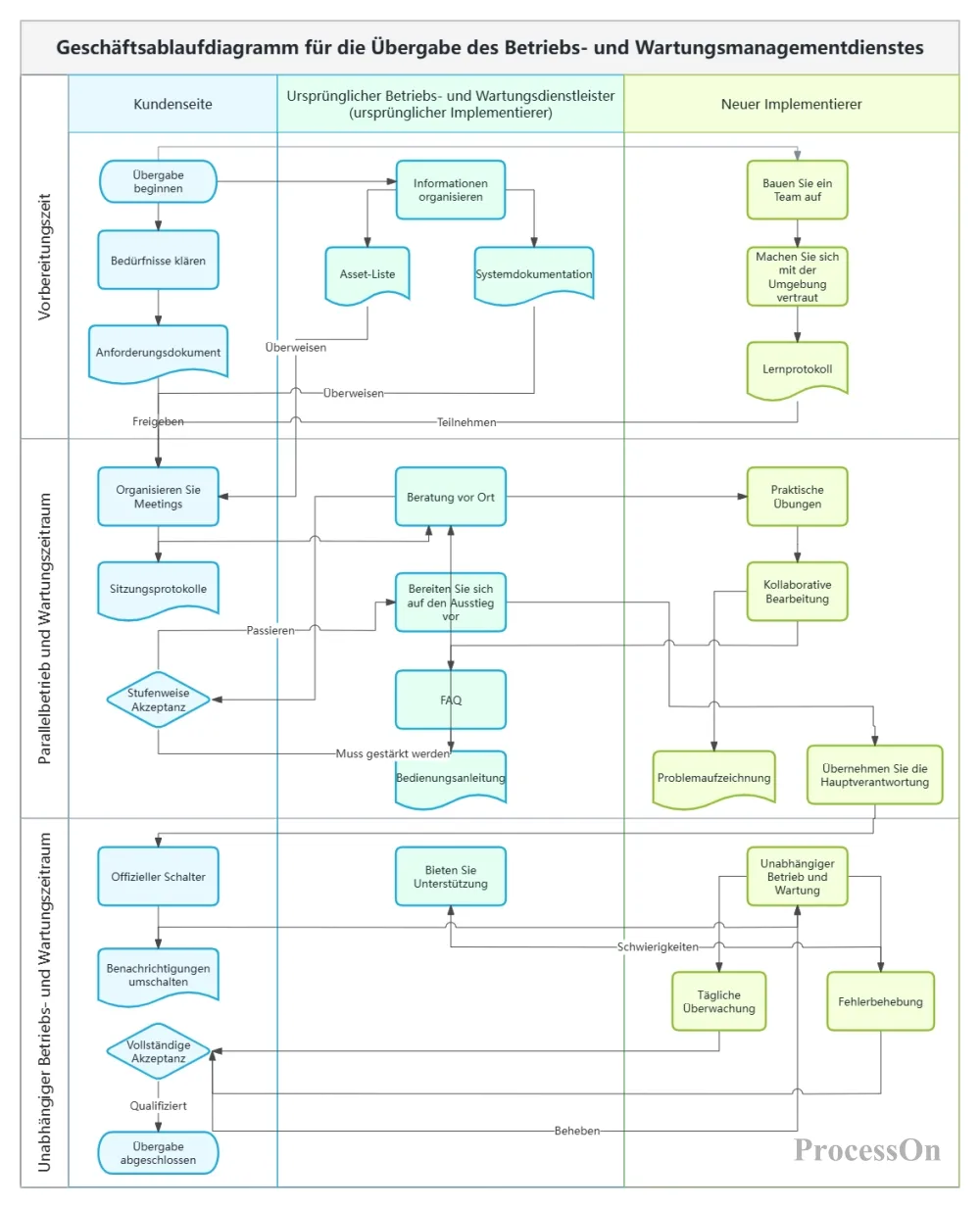

Ablaufdiagramm für Betriebs- und Wartungssysteme

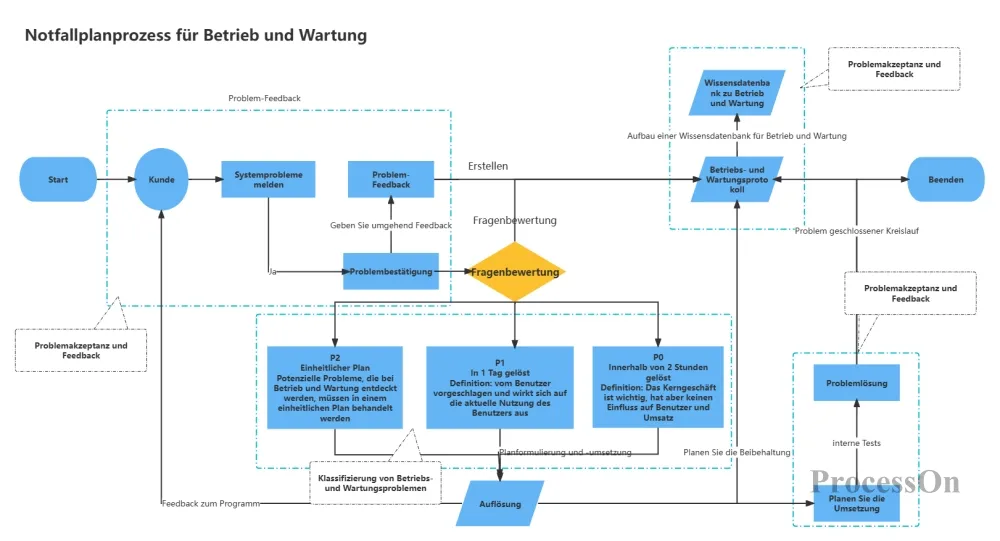

IT-Software-Betriebs- und Wartungsmanagement – Reaktionsprozess für Betrieb und Wartung
Viele Menschen neigen dazu, beim Erstellen von Visualisierungen alle Daten in ein einziges Diagramm zu quetschen: CPU, Speicher, Festplatte, E/A, Bandbreite, Pod-Status, Thread-Pool... Dadurch muss man durch acht Seiten scrollen, und am Ende sind sie zu faul, es überhaupt zu öffnen .
Richtige Vorgehensweise : Jedes Diagramm sollte sich auf einen Kernindikator oder ein spezifisches Thema konzentrieren. Es ist besser, mehrere Diagramme zu verwenden, als Informationen in ein einziges Diagramm zu quetschen.
Operative Kennzahlen sollten nicht flach und unkompliziert dargestellt werden; sie müssen nach Ebenen kategorisiert werden .
Infrastrukturschicht : Knotenressourcen und Servicestatus – Für Frontline-Betriebsingenieure
Anwendungsschicht : Schnittstellen-Zeitaufwand und Ausnahmeanzahl – Für SREs und Entwickler
Geschäftsebene : Zahlungserfolgsrate, Konversionsrate – für Manager und Geschäftspartner
Ausgezeichnete Diagramme stellen nicht nur Daten dar, sondern vermitteln auch Informationen:
Die Farben sollten aussagekräftig sein: Grün für Normalzustand, Orange für Warnung und Rot für Alarm .
Schwellenwerte festlegen: Markieren Sie den Normalbereich und die Alarmschwellenwerte deutlich in der Tabelle .
Anomaliekennzeichnung: Wenn im System ein Problem auftritt, sollte dies im Diagramm durch eine eindeutige Kennzeichnung und nicht durch eine „glatte Linie“ gekennzeichnet sein .
Betriebsdiagramme sind keine statischen Dokumente, die nach einmaliger Erstellung ein Jahr lang gültig sind. Da sich Systeme, Architekturen und Überwachungskennzahlen ändern, müssen die Diagramme entsprechend aktualisiert werden. Online-Diagrammtools (wie ProcessOn) ermöglichen jederzeitige Anpassungen und Echtzeit-Synchronisierung, sodass alle Teammitglieder stets die aktuellste Version einsehen können.
ProcessOn bietet Betriebs- und Wartungspersonal als professionelle Online-Plattform für Dokumentation und Zusammenarbeit eine Komplettlösung für die Dokumentation:
Umfangreiche Vorlagenbibliothek : Die ProcessOn-Vorlagen-Community bietet eine große Anzahl von Vorlagen für Betriebs- und Wartungsszenarien, darunter Architekturdiagramme für Betriebs- und Wartungsgarantiesysteme, IT-Betriebs- und Wartungsarchitekturdiagramme, Ablaufdiagramme für Betriebs- und Wartungssysteme (Swimlane-Diagramme), Mindmaps für Sicherheitsbetrieb und -wartung usw. Diese Vorlagen decken die gesamte Betriebs- und Wartungskette ab, einschließlich Überwachung und Inspektion, Notfallmaßnahmen, Fehleranalyse und iterativer Optimierung .
Unterstützt verschiedene Diagrammtypen : Ob Netzwerktopologiediagramme, Bereitstellungsarchitekturdiagramme, Swimlane-Flussdiagramme, ER-Diagramme oder Mindmaps – ProcessOn kann sie problemlos erstellen.
Teamzusammenarbeit : Unterstützt die gemeinsame Online-Bearbeitung in Echtzeit durch mehrere Benutzer. Das Betriebs- und Wartungsteam kann gemeinsam dasselbe Architekturdiagramm oder Flussdiagramm pflegen und so die Informationssynchronisierung sicherstellen. Das Architekturdiagramm unterstützt die vollständige Dokumentation des gesamten Lebenszyklus und ermöglicht die Anzeige und den Vergleich der Architekturentwicklung mit nur einem Klick.
Wiederverwendung mit einem Klick : Nachdem Sie eine passende Vorlage gefunden haben, können Sie diese mit einem Klick klonen und anschließend durch direkte Inhaltsänderung verwenden. Dies spart Ihnen viel Zeit beim Erstellen einer neuen Vorlage.
Frage 1 : Welche Werkzeuge eignen sich am besten zum Zeichnen von Betriebs- und Wartungstopologiediagrammen?
A: Bei der Auswahl eines Tools sind die wichtigsten Kriterien die Anforderungen an die Teamzusammenarbeit und das benötigte Fachwissen. Die Drag-and-Drop-Oberfläche und die umfangreiche Symbolbibliothek von ProcessOn sind für den täglichen Gebrauch völlig ausreichend . Sollte die integrierte Symbolbibliothek nicht Ihren Anforderungen entsprechen, können Sie auch eigene Symbole hochladen.
Frage 2 : Welche Schlüsselelemente sollte ein Betriebs- und Wartungsablaufdiagramm enthalten?
A: Ein vollständiges Betriebs- und Wartungsablaufdiagramm sollte Folgendes enthalten: ① Start- und Endpunkte (Auslösebedingungen und Endzustände); ② Ausführungsrollen für jede Phase (wer führt die Aufgabe aus); ③ Entscheidungspunkte (Beurteilungsbedingungen, z. B. „Handelt es sich um einen Routinefehler oder einen komplexen Fehler?“) ; ④ Eingaben und Ausgaben (was jede Phase benötigt und was sie erzeugt); ⑤ Fehlerbehandlungspfade (alternative Lösungen bei einem Fehler in einer Phase). Mithilfe von Swimlane-Diagrammen lassen sich die Verantwortlichkeiten der verschiedenen Rollen klar darstellen .
Frage 3 : Wie oft werden die Betriebs- und Wartungspläne aktualisiert ?
A: Verschiedene Diagrammtypen haben unterschiedliche Aktualisierungsfrequenzen: Monitoring-Dashboards werden in Echtzeit oder nahezu in Echtzeit (Sekunden bis Minuten) aktualisiert; Trendberichte werden täglich/wöchentlich/monatlich zusammengefasst; Topologie- und Architekturdiagramme werden bei Infrastrukturänderungen aktualisiert (z. B. Hinzufügen von Servern, Anpassen von Netzwerken, Migration in die Cloud usw.); Flussdiagramme werden aktualisiert, wenn Prozesse optimiert oder Organisationen umstrukturiert werden. Es wird empfohlen, einen Versionsverwaltungsmechanismus für Diagramme einzurichten, um Zeitpunkt und Grund jeder Aktualisierung zu protokollieren.
Frage 4 : Wie kann ich Betriebs- und Wartungsdiagramme auch für nicht-technisches Personal verständlich gestalten?
A: Der Schlüssel liegt in der Übersetzung , nicht in der Vereinfachung . ① Verwenden Sie Geschäftssprache statt Fachjargon (z. B. „Erfolgsrate der Benutzeranmeldung“ statt „Authentifizierungsdienst QPS“); ② Verwenden Sie Farben, um Statusinformationen zu vermitteln (Grün = gut, Gelb = Warnung, Rot = Fehler); ③ Fügen Sie den Diagrammen die notwendigen Anmerkungen und Schwellenwertbezeichnungen hinzu ; ④ Bieten Sie dem Management eine Übersicht mit Fokus auf Geschäftskennzahlen statt auf zugrunde liegende technische Kennzahlen . Die Diagramme von ProcessOn unterstützen das Hinzufügen von Textanmerkungen und Erläuterungen, um Lesern mit unterschiedlichen Rollen das Verständnis der Diagramme zu erleichtern.
Frage 5 : Können die Betriebs- und Wartungsvorlagen von ProcessOn direkt verwendet werden?
A: Ja. Alle Betriebs- und Wartungsvorlagen der ProcessOn-Vorlagen-Community unterstützen das „Ein-Klick-Klonen“. Nach dem Klonen lassen sich alle Grafiken, Texte und Verbindungen frei bearbeiten und anpassen. Sie können die Inhalte an die Gegebenheiten Ihres Unternehmens anpassen – Gerätenamen ändern, Symbole ersetzen, Knoten hinzufügen oder entfernen und Prozessschritte anpassen – und so in wenigen Minuten ein professionelles Betriebs- und Wartungsdiagramm für Ihr Unternehmen erstellen, ohne bei null anfangen zu müssen .
