維運日常的工作需要透過一系列技術手段和管理流程，對IT基礎設施（包括伺服器、網路設備、儲存系統、作業系統、中介軟體、資料庫、應用服務等）進行日常監控、故障處理、效能最佳化、容量規劃、變更管理和安全保障，其核心目標是確保IT系統穩定、有效率、安全、可擴展地支撐業務運作。
維運工作涉及大量複雜的資訊：伺服器的實體位置和網路連接、系統的分層架構和呼叫關係、故障處置的標準化流程、資產配置的關聯依賴……這些資訊如果僅靠文字描述，既冗長又容易產生歧義。圖表的價值在於將複雜資訊結構化、視覺化、標準化，讓維運人員、開發團隊和管理階層在同一套視覺語言下高效溝通。
以下是維運工作中不可或缺的三種圖表類型：
定義與用途
網路拓樸圖是維運領域最基礎、最重要的圖表類型。它以節點（Node）和連線（Link）的形式，直覺地展示網路中各類設備（伺服器、交換器、路由器、防火牆、負載平衡器等）之間的實體連接和邏輯關係。拓樸圖幫助運維人員一目了然地掌握整個網路的「交通地圖」──資料從哪裡進、經過哪些節點、最終到達哪裡。
核心要素
一張專業的網路拓樸圖應包含以下要素：
設備節點：每個網路設備以圖示或矩形表示，通常標註設備名稱、IP位址、型號等關鍵訊息
連結連接：設備間的連線代表網路連接，可標註頻寬、連結類型（光纖/網路線/無線）、狀態（正常/中斷）
層級分組：依機房、機架、VPC（虛擬私有雲）、可用區等維度將設備分組，體現網路的分層結構
狀態標識：以顏色或標記表示設備/連結的當前健康狀態（綠色正常、黃色警告、紅色故障、灰色離線）
流量方向：以箭頭標註資料流向，幫助瞭解請求的轉送路徑
典型應用場景

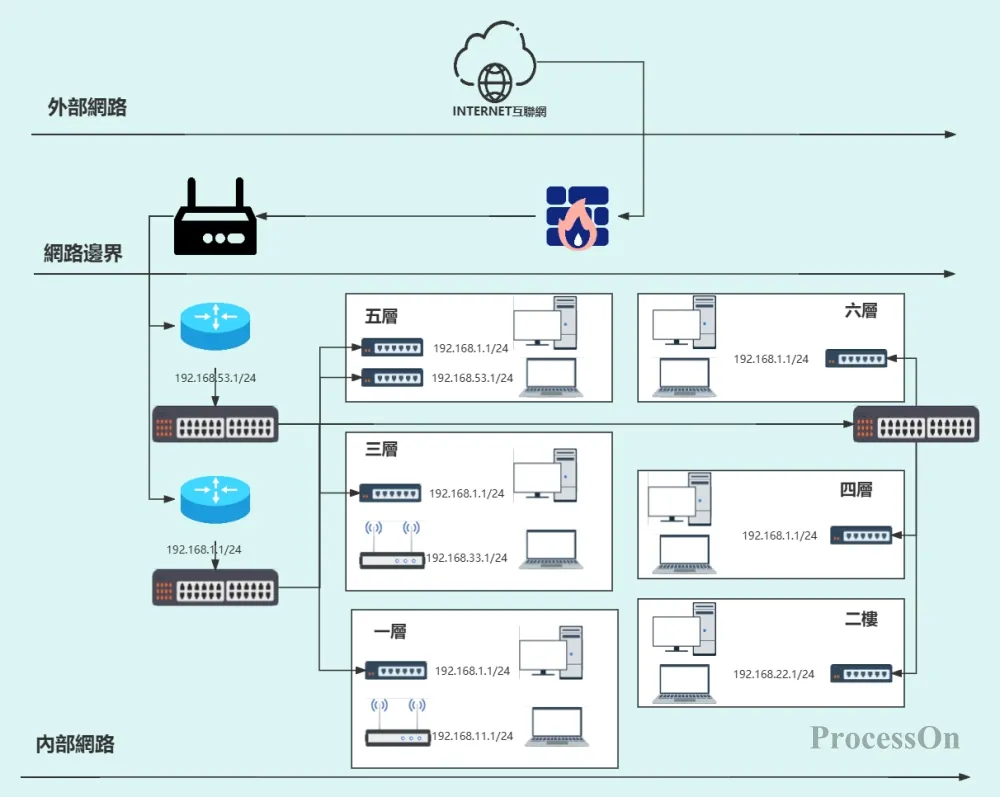

場景一：機房網路拓撲
機房拓撲是網路拓撲圖最經典的應用場景，用於展示單一機房或資料中心內部所有網路設備的完整佈局。它涵蓋了從網際網路入口、邊界防火牆、核心交換器、匯聚交換器、接取交換器到機櫃內伺服器的全部連結。機房拓樸的核心價值在於：當網路出現抖動或中斷時，運維人員可沿著拓樸鏈路逐級排查－是從業者入口就斷了，還是核心交換機出了故障，或是某台接取交換機死機－精準定位到具體的實體設備或連結。

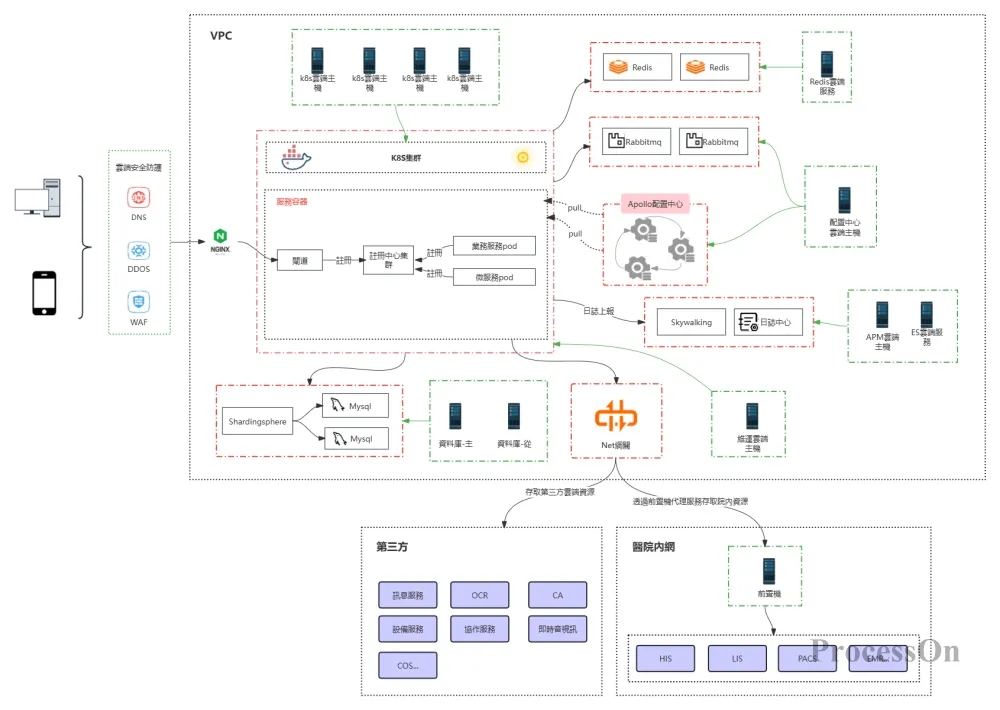

場景二：微服務網路拓撲
在微服務架構中，服務實例數量動輒上百個，且實例動態創建和銷毀，傳統的設備級拓樸無法滿足需求。微服務網路拓樸以服務為節點（而非實體設備），展示服務之間的網路呼叫關係，包括：服務間的HTTP/gRPC呼叫路徑、API閘道的路由規則、服務註冊與發現機制（如Nacos/Eureka/Consul）、訊息佇列（Kafka/PodetMQ）的生產者與消費者關係，以及Kubernet→路徑中的轉集路徑。
定義與用途
系統架構圖用於展示IT系統的整體結構，包括應用服務之間的呼叫關係、資料流轉路徑、技術元件（如快取、訊息佇列、資料庫）的部署位置，以及系統與外部介面的交互方式。它幫助維運人員和開發團隊從宏觀層面理解「系統由哪些部分組成、各部分如何協作」。
典型應用場景

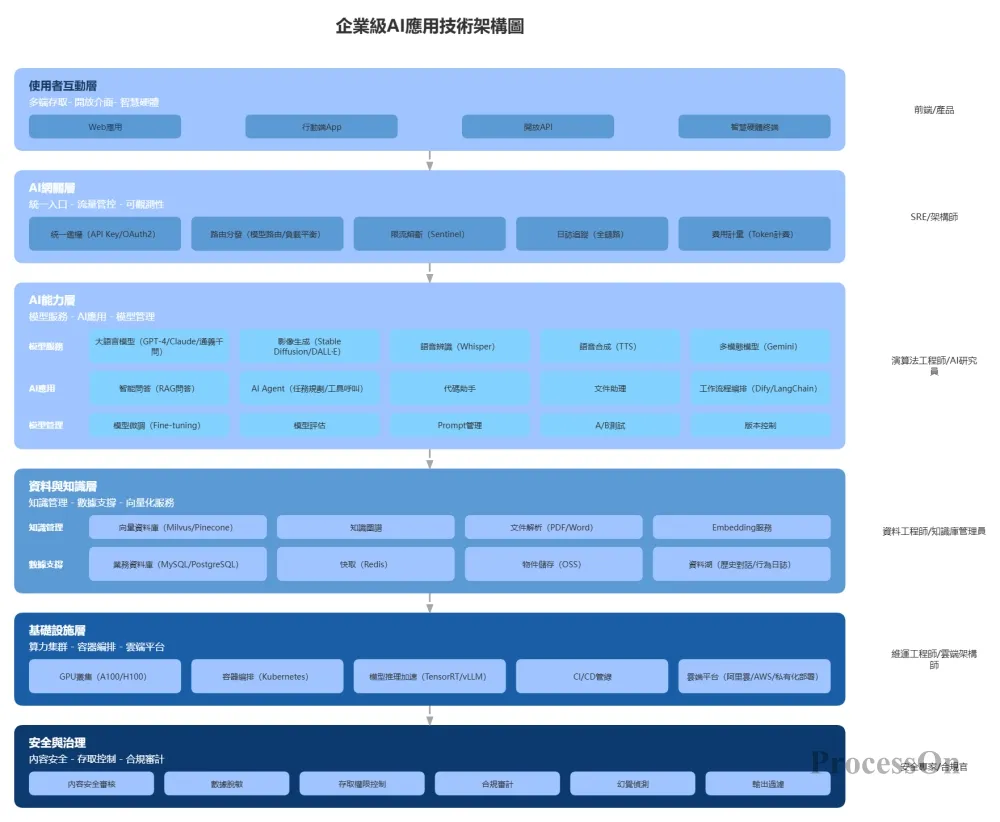

場景一：應用系統架構設計與評審
在新建系統或進行重大架構重構時，應用架構視圖是技術評審會的核心交付物和討論材料。維運團隊透過架構圖評估方案的合理性和可運維性－例如單點故障風險識別（是否存在單一實例部署）、可擴展性評估（未來擴容時是否存在架構瓶頸）、依賴複雜度評估（呼叫連結過長時故障傳播風險高）。

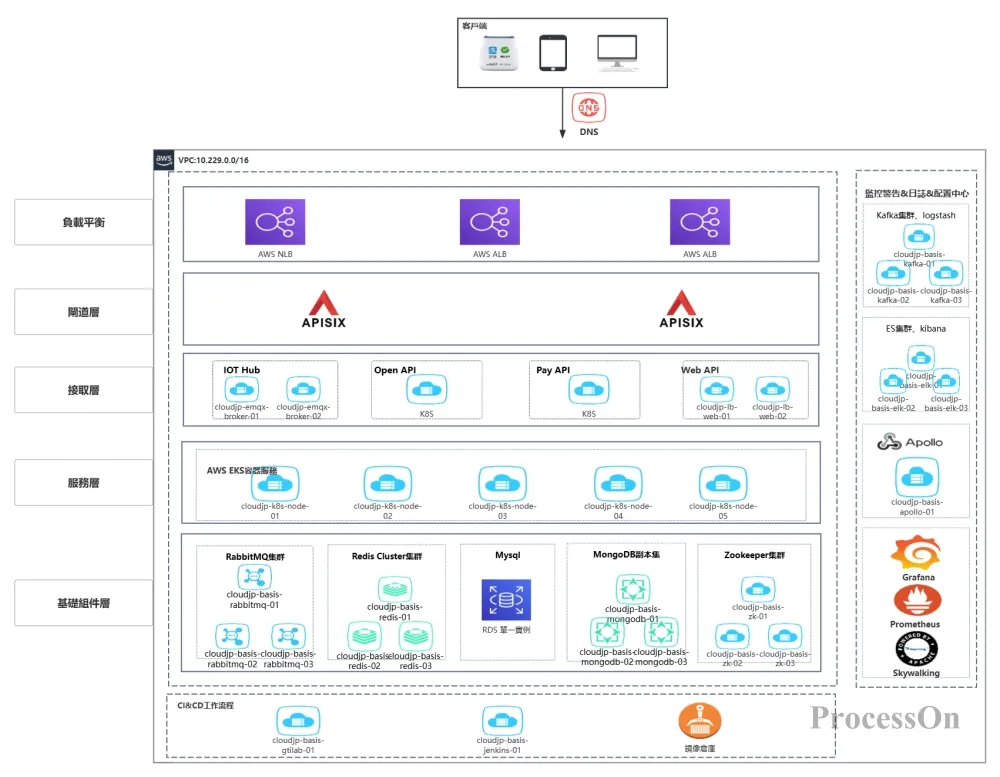

場景二：部署架構與擴充規劃
部署架構視圖是維運日常工作的核心依據之一。當業務成長需要擴容時，部署架構圖清楚展示了目前各服務的實例分佈、所在可用區、資源規格，幫助運維準確判斷：哪個服務需要擴容、擴容多少實例、在哪個可用區增加節點、對現有叢集的調度策略有何影響。在容器化環境中，部署架構圖也用於規劃Kubernetes叢集的Node親和性、Pod反親和性、資源配額等策略。

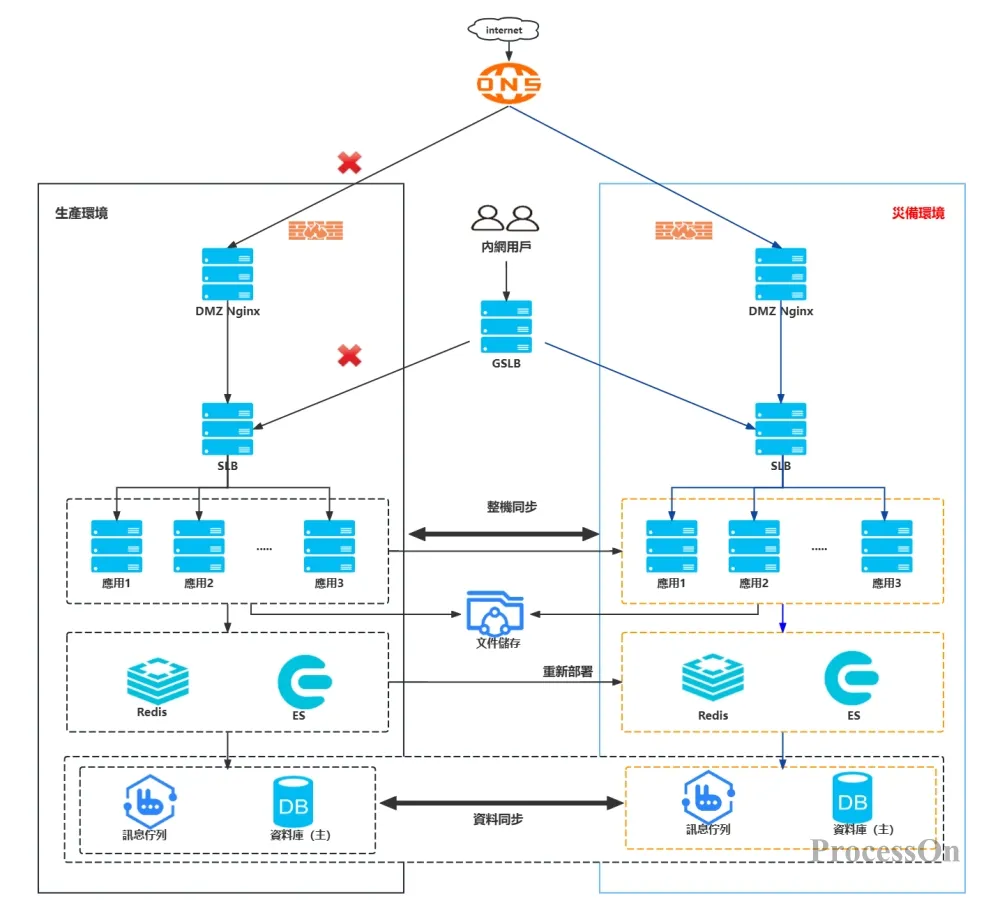

場景三：容災架構與災難復原演練
容災架構視圖是保障系統高可用的核心工具。維運團隊基於災難復原架構圖制定災難復原計畫（DRP），規劃定期的災難切換演練，驗證資料同步連結的有效性、切換流程的可行性，以及回切方案的可靠性。容災架構視圖同時是向管理階層報告系統高可用保障能力的直覺材料－從圖中可以清楚看到系統是否具備同城雙活、異地災備等容災能力。
定義與用途

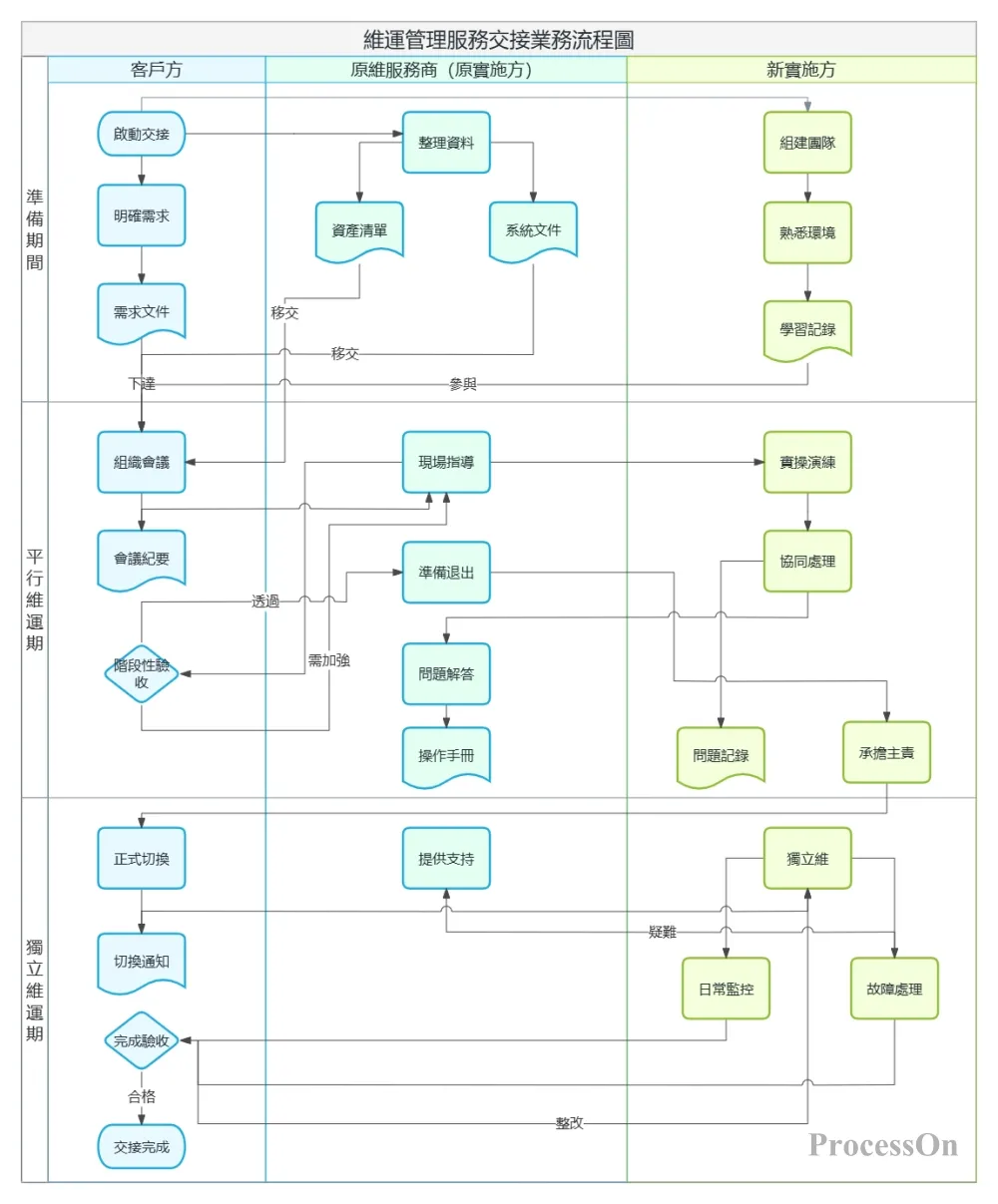

維運流程圖是將標準化的運維操作過程以圖形化方式呈現的工具。它將完整的維運流程分解為若干步驟，明確每個步驟的執行者、判斷條件、輸入輸出和異常分支，確保運維工作不依賴個人經驗，而是遵循統一、可重複的標準化流程。
流程圖的符號規範
標準流程圖使用統一的符號語言：圓角矩形表示“開始/結束”，矩形表示“處理/操作步驟”，菱形表示“判斷/決策節點”，平行四邊形表示“輸入/輸出”，箭頭表示流轉方向。使用統一符號規範，即使跨團隊也能無障礙閱讀。

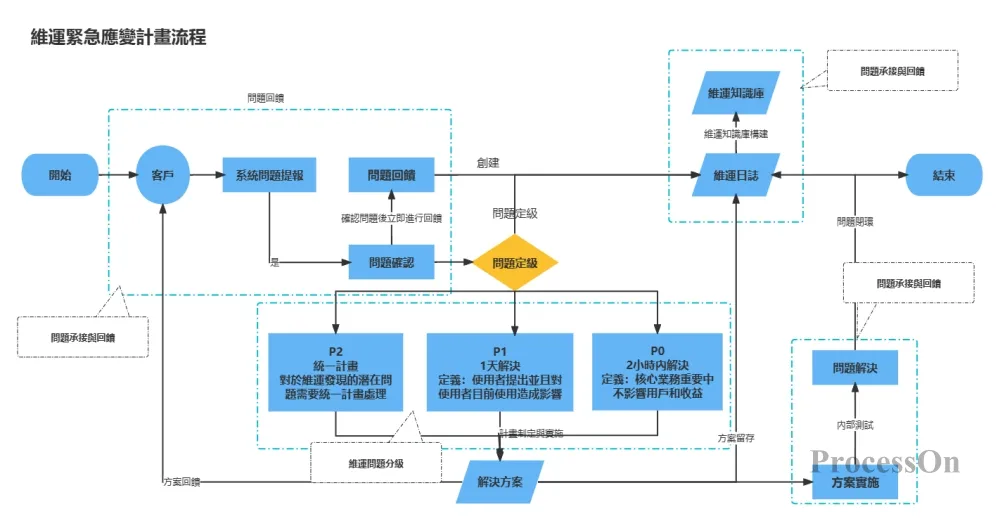

典型應用場景
故障演練與複盤：在故障演練中，流程圖作為「標準答案」檢定執行是否規範；在故障複盤中，對照流程圖分析哪個環節出現了偏差。
很多人剛開始做視覺化時，恨不得把所有資料塞進一張圖：CPU、記憶體、磁碟、IO、頻寬、Pod狀態、執行緒池…結果面板拉下來要翻8頁，最後自己都懶得點開。
正確做法：每個圖表聚焦一個核心指標或一個明確的問題，寧可多幾張圖，也不要一張圖塞滿資訊。
維運指標最忌諱“平鋪直敘”，需依層級劃分：
基礎層：節點資源、服務狀態－針對第一線維運工程師
應用層：介面耗時、異常數－針對SRE及開發人員
業務層：支付成功率、轉換率－面向管理者和業務方
優秀的圖表不只是展示數據，更要傳遞訊息：
顏色要有意義：綠色正常、橘色警告、紅色警報。
設定閾值：在圖表上清楚標註正常區間和警告閾值。
標註異常：當系統出現問題時，圖表上應有明確標記，而不是一條「平穩的線」 。
維運圖表不是「畫一次管一年」的靜態文件。系統在變、架構在變、監控指標在變，圖表就必須隨之更新。使用線上繪圖工具（如ProcessOn）可以隨時修改、即時同步，確保團隊所有人看到的都是最新版本。
ProcessOn作為專業的線上作圖與協作平台，為維運人員提供了一站式的圖表解決方案：
豐富的模板庫：ProcessOn模板社群提供大量維運場景模板，包括維運服務保障體系架構圖、IT維運架構圖、維運體系服務流程圖（泳道圖）、安全運維心智圖等。這些範本覆蓋監控巡視、緊急處置、故障複盤、迭代優化等完整運維連結。
多型圖表支援：無論是網路拓樸圖、部署架構圖、泳道流程圖，或是ER圖、心智圖，ProcessOn都能輕鬆完成。
團隊協作：支援多人即時線上協作編輯，維運團隊可以共同維護同一份架構圖或流程圖，確保資訊同步。架構圖支援全生命週期治理記錄，一鍵檢視、對比架構演進。
一鍵多用：找到合適的模板後一鍵克隆，直接修改內容即可使用，大幅節省從零畫圖的時間。
Q 1 ：畫運維拓樸圖用什麼工具比較好？
A：選擇工具主要看團隊協作需求和專業。 ProcessOn的拖曳式操作和豐富圖示庫足以滿足日常需求，如果系統自備的圖示庫不滿足需求，還可以上傳本機圖示。
Q 2 ：維運流程圖應該包含哪些關鍵要素？
A：完整的運維流程圖應包含：①起點和終點（觸發條件和結束狀態）；②各環節的執行角色（誰來做）；③決策節點（判斷條件，如「是常規故障還是複雜故障？」） ；④輸入和輸出（每個環節需要什麼、產出什麼）； ⑤故障使用泳道圖可以清楚區分不同角色的職責範圍。
Q 3 ：維運圖表多久更新一次？
A：不同類型的圖表更新頻率不同：監控儀錶板即時或準即時更新（秒級到分鐘級）；趨勢報表按天/週/月匯總；拓撲圖和架構圖在基礎設施發生變更時更新（如新增伺服器、調整網路、遷移上雲等）；流程圖在流程最佳化或組織調整時更新。建議建立圖表的「版本管理」機制，記錄每次更新的時間和原因。
Q 4 ：如何讓非技術人員看懂維運圖表？
A：關鍵是翻譯而非簡化。 ①使用商業語言而非技術術語（如「使用者登入成功率」而非「認證服務QPS」）；②以顏色傳遞狀態資訊（綠=好、黃=警告、紅=故障）；③在圖表上新增必要的註釋和閾值標註；④為管理階層提供「總覽視圖」，聚焦業務而非底層技術指標。 ProcessOn的圖表支援添加文字標註和說明，幫助不同角色的讀者理解圖表含義。
Q 5 ：ProcessOn的維運模板可以直接使用嗎？
A：可以。 ProcessOn模板社群的運維模板均支援“一鍵克隆”，克隆後所有圖形、文字、連線均可自由編輯修改。你可以依照自己公司的實際情況調整內容──修改設備名稱、替換圖示、增減節點、調整流程步驟──幾分鐘內就能產生一份專業的企業級維運圖表，無需從零開始。
