El trabajo diario de operaciones y mantenimiento requiere una serie de medios técnicos y procesos de gestión para supervisar, solucionar problemas, optimizar el rendimiento, planificar la capacidad, gestionar los cambios y garantizar la seguridad de la infraestructura de TI (incluidos servidores, dispositivos de red, sistemas de almacenamiento, sistemas operativos, middleware, bases de datos, servicios de aplicaciones, etc.). Su objetivo principal es asegurar que el sistema de TI respalde las operaciones comerciales de forma estable, eficiente, segura y escalable.
Las tareas de operación y mantenimiento implican una gran cantidad de información compleja: la ubicación física y la conexión de red de los servidores, la arquitectura por capas y las relaciones de llamada del sistema, los procedimientos estandarizados para la resolución de problemas y las dependencias de las configuraciones de los activos. Si esta información se describe únicamente con palabras, resultará extensa y propensa a la ambigüedad. El valor de los diagramas reside en estructurar, visualizar y estandarizar información compleja , lo que permite al personal de operaciones y mantenimiento, a los equipos de desarrollo y a la gerencia comunicarse de manera eficiente utilizando el mismo lenguaje visual.
Aquí hay tres tipos de gráficos que son indispensables en el trabajo de operaciones y mantenimiento :
Definición y usos
Los diagramas de topología de red son el tipo de diagrama más básico e importante en el ámbito de las operaciones y el mantenimiento de redes. Mediante nodos y enlaces, representan visualmente las conexiones físicas y las relaciones lógicas entre los distintos dispositivos de la red (servidores, conmutadores, enrutadores, cortafuegos, balanceadores de carga, etc.). Los diagramas de topología ayudan al personal de operaciones y mantenimiento a comprender rápidamente el "mapa de tráfico" de toda la red: por dónde entran los datos, por qué nodos pasan y adónde llegan finalmente.
elementos centrales
Un diagrama de topología de red profesional debe incluir los siguientes elementos:
Nodo del dispositivo : Cada dispositivo de red está representado por un icono o rectángulo, generalmente etiquetado con información clave como el nombre del dispositivo, la dirección IP y el modelo.
Conexión de enlace : La conexión entre dispositivos representa una conexión de red y puede etiquetarse con ancho de banda, tipo de enlace (fibra/cable/inalámbrico) y estado (normal/interrumpido).
Agrupación jerárquica : Los dispositivos se agrupan según dimensiones como centro de datos, rack, VPC (nube privada virtual) y zona de disponibilidad para reflejar la estructura jerárquica de la red.
Indicadores de estado : Utilice colores o marcadores para indicar el estado actual del dispositivo/enlace (verde para normal, amarillo para advertencia, rojo para fallo, gris para fuera de línea).
Dirección del tráfico : utilice flechas para indicar la dirección del flujo de datos y así comprender la ruta de reenvío de la solicitud.
Escenarios de aplicación típicos
Escenario 1: Topología de red del centro de datos
La topología de centro de datos es el escenario de aplicación más clásico para los diagramas de topología de red, que se utilizan para mostrar la disposición completa de todos los dispositivos de red dentro de un único centro de datos o sala de servidores. Abarca todo el enlace desde la puerta de enlace a Internet, el firewall perimetral, los conmutadores centrales, los conmutadores de agregación y los conmutadores de acceso hasta los servidores en los racks. El valor fundamental de la topología de centro de datos reside en su capacidad para permitir que el personal de mantenimiento solucione problemas a lo largo de los enlaces de la topología paso a paso cuando se producen fluctuaciones o interrupciones de la red, ya sea que la interrupción se haya originado en la puerta de enlace del ISP, un mal funcionamiento de un conmutador central o la caída de un conmutador de acceso específico, localizando con precisión el dispositivo físico o enlace específico.

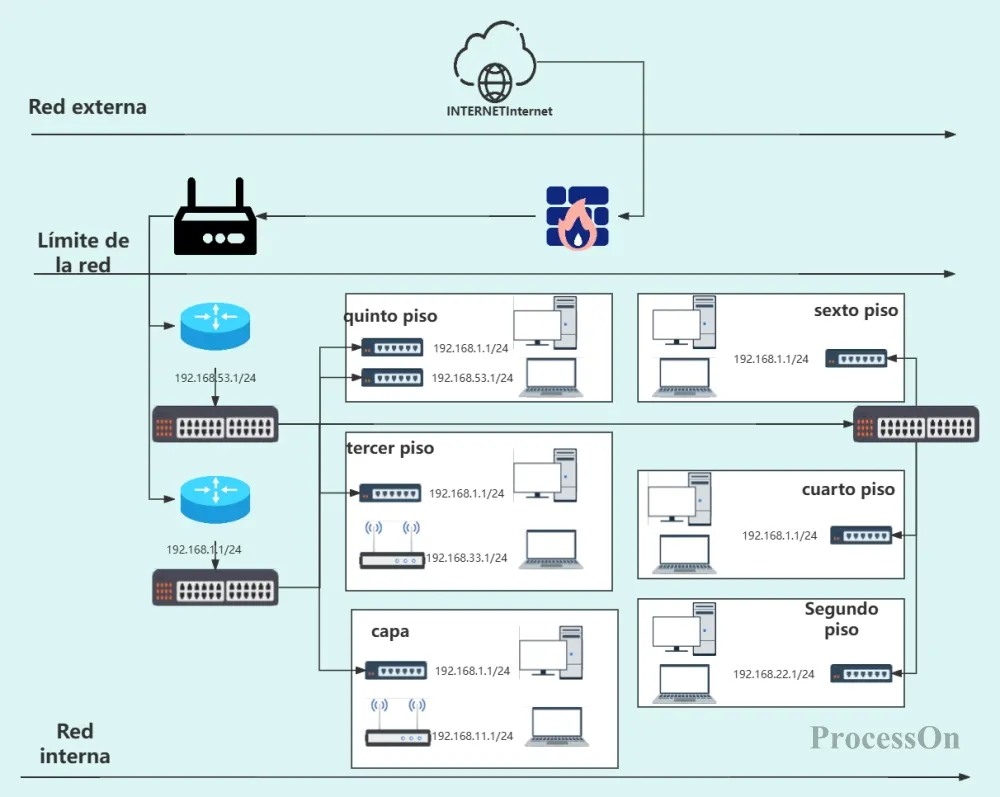

Diagrama de topología de red de la sala de ordenadores de la empresa
Escenario 2: Topología de red de microservicios
En las arquitecturas de microservicios, el número de instancias de servicio puede alcanzar fácilmente los cientos, y estas instancias se crean y destruyen dinámicamente, lo que hace que las topologías tradicionales a nivel de dispositivo sean insuficientes. Las topologías de red de microservicios utilizan servicios como nodos (en lugar de dispositivos físicos) para representar las relaciones de llamadas de red entre servicios, incluyendo: rutas de llamadas HTTP/gRPC entre servicios, reglas de enrutamiento de puerta de enlace API, mecanismos de registro y descubrimiento de servicios (como Nacos/Eureka/Consul), relaciones de productor y consumidor en colas de mensajes (Kafka/RocketMQ) y rutas de reenvío de tráfico desde Ingress a Service a Pod en un clúster de Kubernetes.

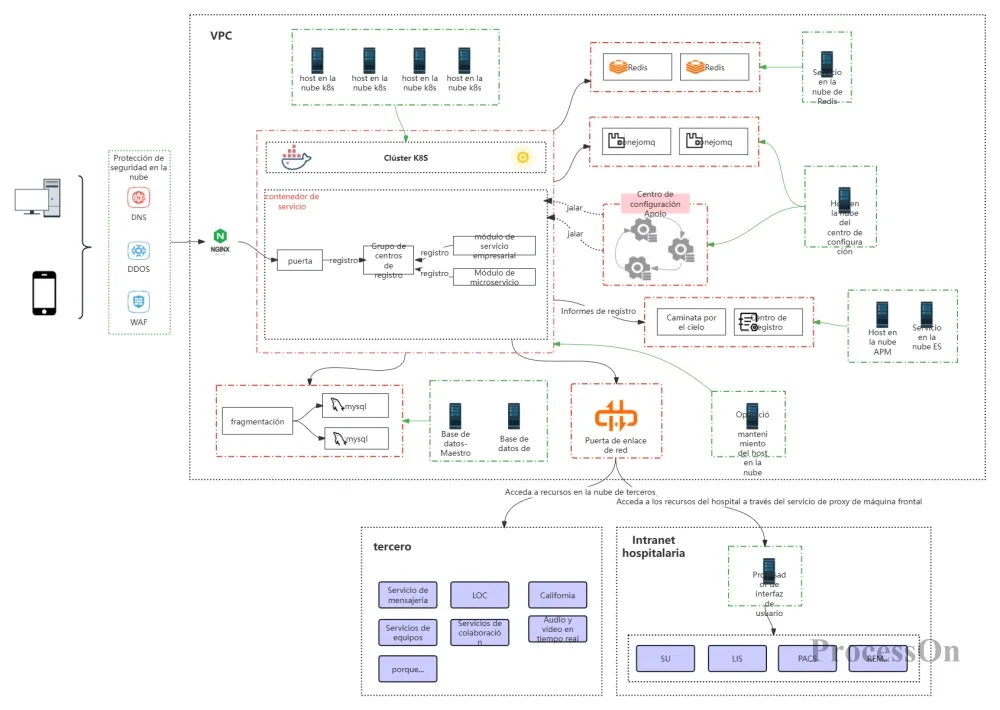

Diagrama de topología de red de microservicios
Definición y usos
Un diagrama de arquitectura de sistema se utiliza para ilustrar la estructura general de un sistema de TI, incluyendo las relaciones de llamada entre los servicios de la aplicación, las rutas de flujo de datos, las ubicaciones de implementación de los componentes técnicos (como cachés, colas de mensajes y bases de datos) y los métodos de interacción entre el sistema y las interfaces externas. Ayuda al personal de operaciones y mantenimiento, así como a los equipos de desarrollo, a comprender desde una perspectiva macro "qué partes componen el sistema y cómo colaboran entre sí".
Escenarios de aplicación típicos
Escenario 1: Diseño y revisión de la arquitectura del sistema de aplicación
Al desarrollar nuevos sistemas o realizar una refactorización arquitectónica importante, la vista de la arquitectura de la aplicación es un entregable fundamental y un tema de debate en las reuniones de revisión técnica. El equipo de operaciones utiliza el diagrama de arquitectura para evaluar la racionalidad y la mantenibilidad de la solución; por ejemplo, para identificar riesgos de punto único de fallo (si existe una única implementación de instancia), evaluar la escalabilidad (si existen cuellos de botella arquitectónicos al escalar en el futuro) y evaluar la complejidad de las dependencias (alto riesgo de propagación de fallos cuando la cadena de llamadas es demasiado larga).

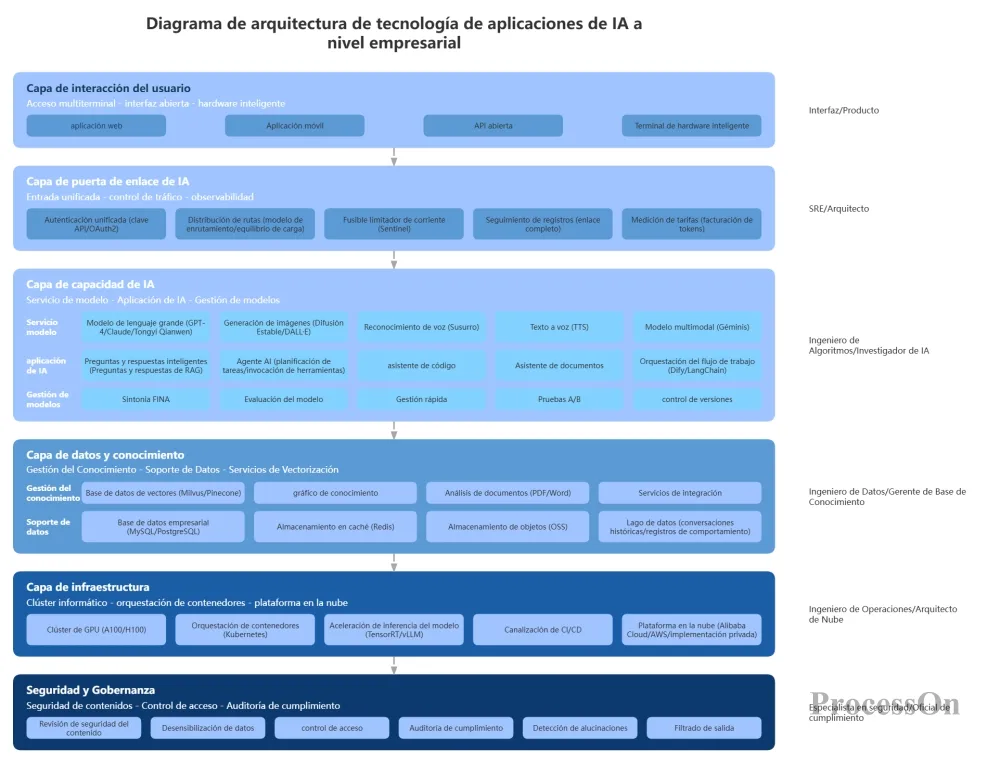

Diagrama de arquitectura de la aplicación de IA
Escenario 2: Arquitectura de despliegue y planificación de la expansión
Los diagramas de arquitectura de despliegue son fundamentales para las operaciones y el mantenimiento diarios. Cuando el crecimiento empresarial requiere escalabilidad, estos diagramas muestran claramente la distribución actual de instancias, las zonas de disponibilidad y las especificaciones de recursos de cada servicio, lo que ayuda al personal de operaciones y mantenimiento a determinar con precisión: qué servicio necesita escalar, cuántas instancias escalar, en qué zona de disponibilidad añadir nodos y qué impacto tendrá esto en la estrategia de planificación del clúster existente. En entornos de contenedores, los diagramas de arquitectura de despliegue también se utilizan para planificar estrategias de clústeres de Kubernetes, como la afinidad de nodos, la antiafinidad de pods y las cuotas de recursos.

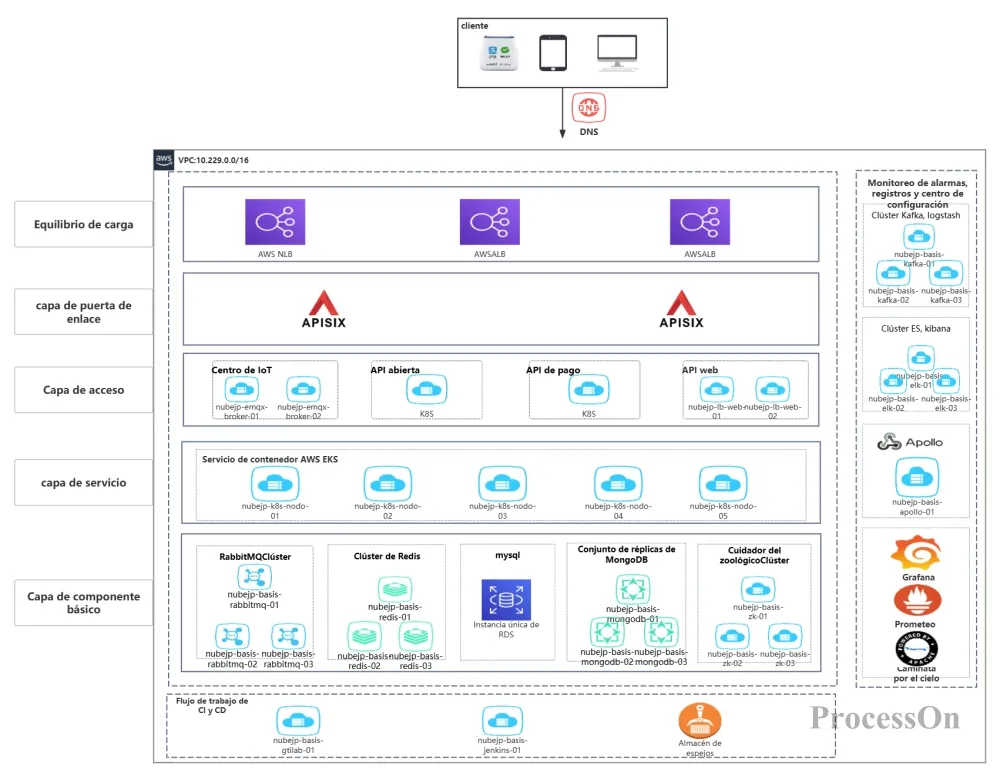

Diagrama de arquitectura de despliegue de operación y mantenimiento
Escenario 3: Arquitectura de recuperación ante desastres y simulacros de recuperación ante desastres
La arquitectura de recuperación ante desastres es una herramienta fundamental para garantizar la alta disponibilidad del sistema. Basándose en este diagrama, el equipo de operaciones desarrolla planes de recuperación ante desastres (DRP), programa simulacros periódicos de conmutación por error y verifica la eficacia de los enlaces de sincronización de datos, la viabilidad del proceso de conmutación y la fiabilidad del plan de contingencia. La arquitectura de recuperación ante desastres también sirve como apoyo visual para informar a la dirección sobre las capacidades de alta disponibilidad del sistema: el diagrama muestra claramente si el sistema cuenta con capacidades de recuperación ante desastres, como la implementación local activa-activa y la recuperación ante desastres fuera de las instalaciones.

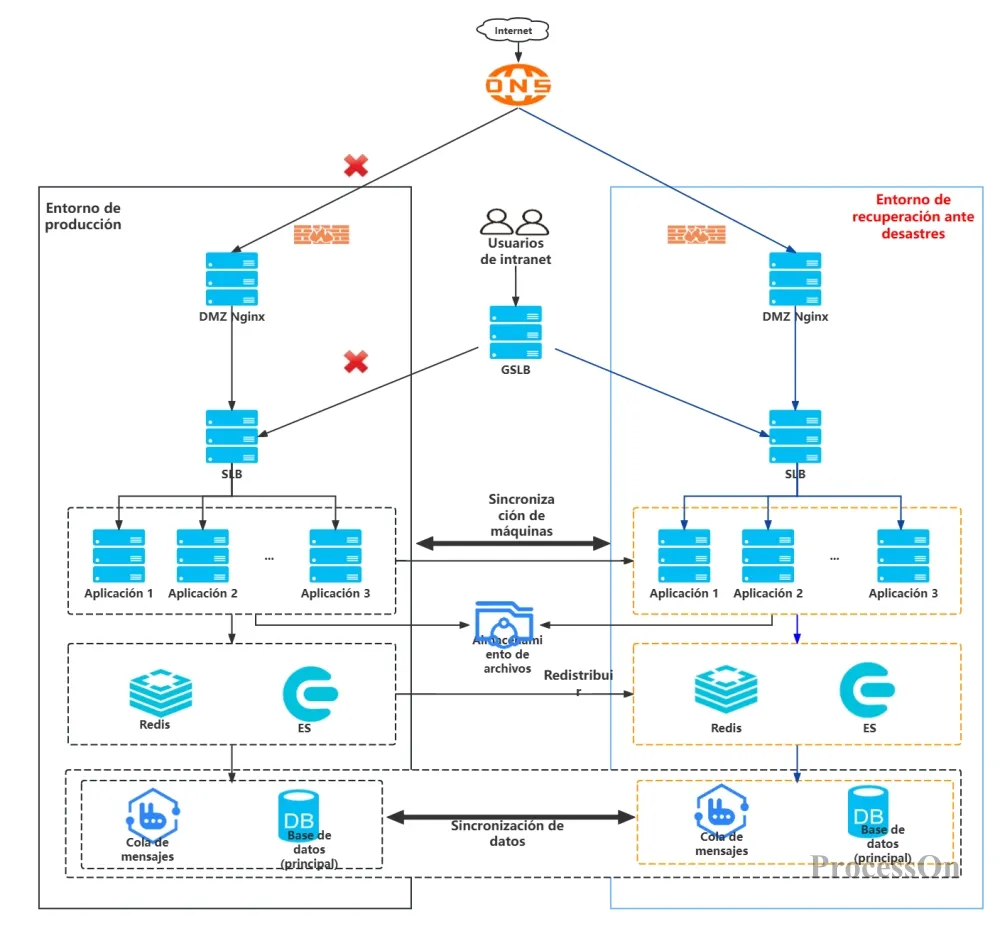

Diagrama de arquitectura de recuperación ante desastres en la nube
Definición y usos

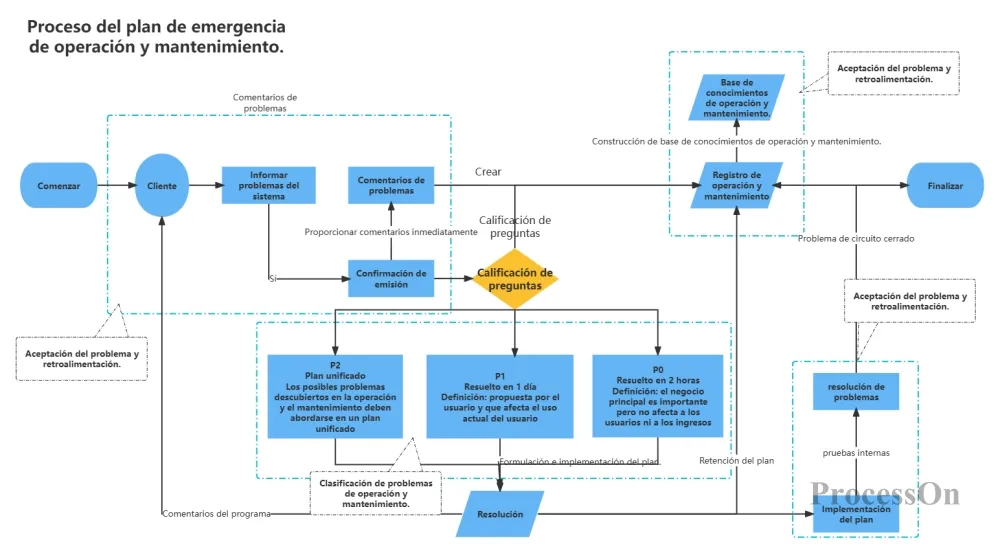

Los diagramas de flujo de operaciones y mantenimiento son herramientas que representan gráficamente los procesos estandarizados de operación y mantenimiento. Desglosan un proceso completo de operación y mantenimiento en varias etapas, definiendo claramente el ejecutor, las condiciones de decisión, las entradas y salidas, y las ramas de excepción para cada etapa. Esto garantiza que el trabajo de operación y mantenimiento no dependa de la experiencia personal, sino que siga un proceso estandarizado, unificado y reproducible.
Estándares de símbolos para diagramas de flujo
Los diagramas de flujo estándar utilizan un lenguaje simbólico unificado: los rectángulos redondeados representan el inicio y el final, los rectángulos representan las etapas del proceso y la operación, los rombos representan los nodos de decisión y juicio, los paralelogramos representan la entrada y la salida, y las flechas indican la dirección del flujo. El uso de símbolos estandarizados garantiza una legibilidad perfecta, incluso entre diferentes equipos.
Escenarios de aplicación típicos
Simulacros de fallos y análisis posterior: En los simulacros de fallos, los diagramas de flujo sirven como la "respuesta estándar" para comprobar si la ejecución está estandarizada; en el análisis posterior a un fallo, los diagramas de flujo se utilizan para analizar qué paso se desvió .

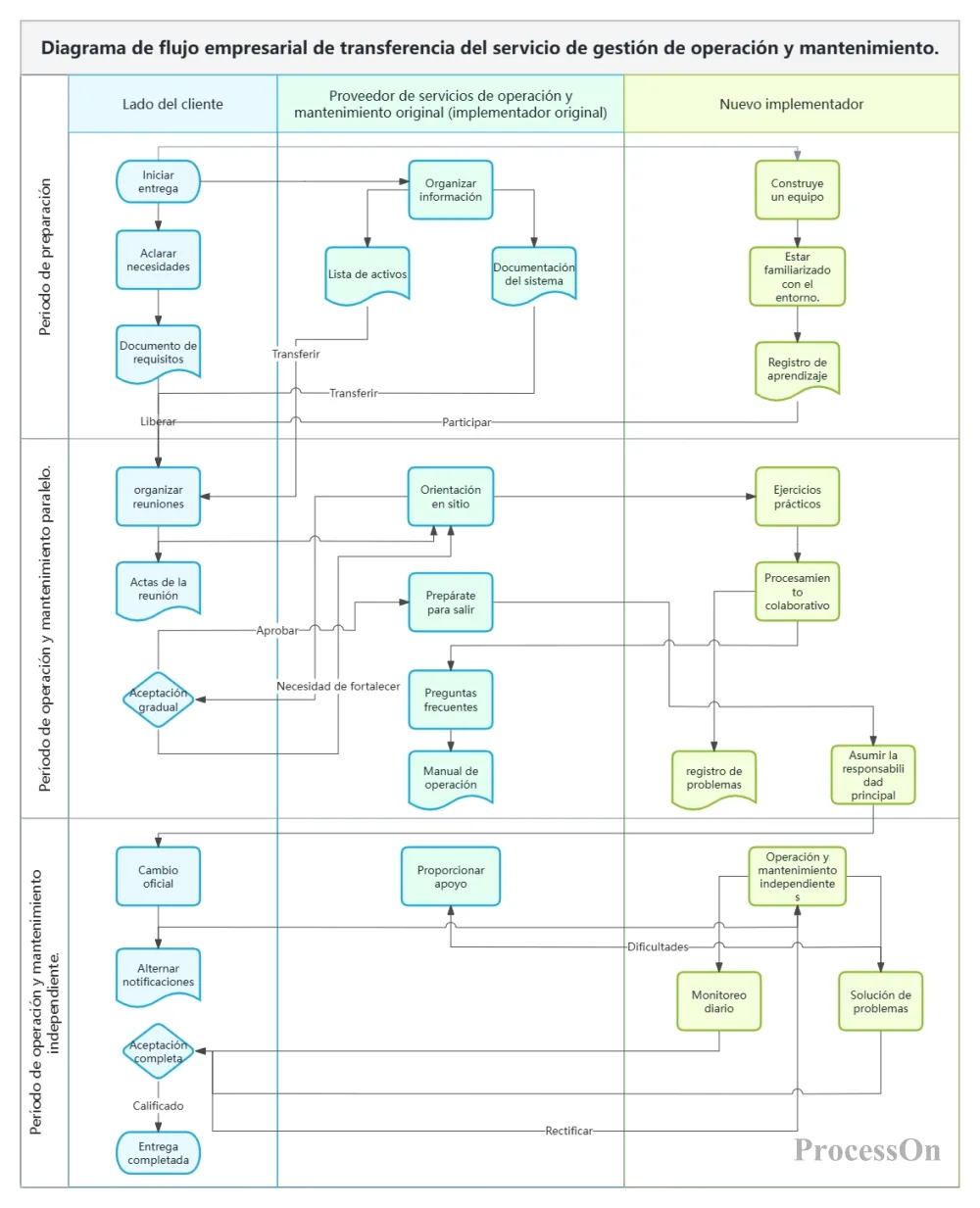

Diagrama de flujo del servicio del sistema de operación y mantenimiento
Cuando muchas personas comienzan a crear visualizaciones, quieren meter todos los datos en un solo gráfico: CPU, memoria, disco, E/S, ancho de banda, estado del Pod, grupo de subprocesos... Como resultado, el panel tiene que desplazarse a través de 8 páginas y, al final, son demasiado perezosos incluso para abrirlo .
Enfoque correcto : Cada gráfico debe centrarse en un indicador principal o en un tema específico. Es mejor tener varios gráficos que intentar incluir toda la información en uno solo.
Las métricas operativas no deben presentarse de forma plana y directa; deben categorizarse por nivel .
Capa de infraestructura : Recursos de nodos y estado del servicio – Para ingenieros de operaciones de primera línea
Capa de aplicación : consumo de tiempo de interfaz y recuento de excepciones – Para ingenieros de confiabilidad del sitio (SRE) y desarrolladores.
Capa empresarial : Tasa de éxito de pagos, tasa de conversión – para gerentes y partes interesadas del negocio.
Los gráficos excelentes no solo muestran datos, sino que también transmiten información:
Los colores deben ser significativos: verde para normal, naranja para advertencia y rojo para alarma .
Establecer umbrales: Marque claramente el rango normal y los umbrales de alarma en el gráfico .
Etiquetado de anomalías: Cuando se produce un problema en el sistema, debe haber una etiqueta clara en el gráfico, en lugar de una "línea continua" .
Los diagramas operacionales no son documentos estáticos que se conservan durante un año tras su creación. A medida que cambian los sistemas, las arquitecturas y las métricas de monitorización, los diagramas deben actualizarse. El uso de herramientas de diagramación en línea (como ProcessOn) permite modificarlos en cualquier momento y sincronizarlos en tiempo real, garantizando que todos los miembros del equipo vean la última versión.
ProcessOn, como plataforma profesional de gráficos y colaboración en línea, proporciona al personal de operaciones y mantenimiento una solución integral de gráficos:
Amplia biblioteca de plantillas : La comunidad de plantillas de ProcessOn ofrece una gran cantidad de plantillas de escenarios de operación y mantenimiento, que incluyen diagramas de arquitectura de sistemas de garantía de servicio de operación y mantenimiento, diagramas de arquitectura de operación y mantenimiento de TI, diagramas de flujo de servicio de sistemas de operación y mantenimiento (diagramas de carriles), mapas mentales de operación y mantenimiento de seguridad, etc. Estas plantillas cubren la cadena completa de operación y mantenimiento, incluyendo monitoreo e inspección, respuesta a emergencias, revisión de fallas y optimización iterativa .
Admite varios tipos de diagramas : ya sean diagramas de topología de red, diagramas de arquitectura de despliegue, diagramas de flujo de carriles, diagramas ER o mapas mentales, ProcessOn puede completarlos fácilmente.
Colaboración en equipo : Permite la edición colaborativa en línea en tiempo real por parte de múltiples usuarios. Los equipos de operaciones y mantenimiento pueden mantener conjuntamente el mismo diagrama de arquitectura o diagrama de flujo, lo que garantiza la sincronización de la información. El diagrama de arquitectura admite registros de gobernanza del ciclo de vida completo, lo que permite visualizar y comparar la evolución de la arquitectura con un solo clic.
Reutilización con un solo clic : Después de encontrar una plantilla adecuada, clónela con un solo clic y podrá usarla modificando directamente el contenido, lo que ahorra enormemente el tiempo de dibujar desde cero.
P1 : ¿Qué herramientas son las mejores para dibujar diagramas de topología de operación y mantenimiento?
A: Al elegir una herramienta, los factores principales a considerar son las necesidades de colaboración en equipo y el nivel de experiencia requerido. La interfaz de arrastrar y soltar de ProcessOn y su amplia biblioteca de iconos son suficientes para las necesidades cotidianas . Si la biblioteca de iconos integrada del sistema no satisface sus necesidades, también puede cargar iconos locales.
P2 : ¿Qué elementos clave debe incluir un diagrama de flujo de operaciones y mantenimiento?
A: Un diagrama de flujo completo de operación y mantenimiento debe incluir: ① Puntos de inicio y fin (condiciones de activación y estados finales); ② Roles de ejecución para cada etapa (quién realiza la tarea); ③ Nodos de decisión (condiciones de juicio, como "¿es una falla rutinaria o una falla compleja?") ; ④ Entradas y salidas (lo que requiere cada etapa y lo que produce); ⑤ Rutas de manejo de anomalías (soluciones alternativas cuando falla una etapa). El uso de diagramas de carriles puede distinguir claramente las responsabilidades de los diferentes roles .
P3 : ¿Con qué frecuencia se actualizan los diagramas de operación y mantenimiento ?
A: Los distintos tipos de gráficos tienen diferentes frecuencias de actualización: los paneles de monitorización se actualizan en tiempo real o casi en tiempo real (de segundos a minutos); los informes de tendencias se resumen diaria, semanal o mensualmente; los diagramas de topología y arquitectura se actualizan cuando se producen cambios en la infraestructura (como añadir servidores, ajustar redes, migrar a la nube, etc.); los diagramas de flujo se actualizan cuando se optimizan los procesos o se reestructuran las organizaciones. Se recomienda establecer un mecanismo de «gestión de versiones» para los gráficos que registre la hora y el motivo de cada actualización.
P4 : ¿Cómo puedo hacer que los diagramas de operación y mantenimiento sean comprensibles para el personal no técnico?
A: La clave está en la traducción , no en la simplificación . ① Utilice lenguaje empresarial en lugar de jerga técnica (p. ej., "tasa de éxito de inicio de sesión de usuario" en lugar de "QPS del servicio de autenticación"); ② Utilice colores para transmitir información de estado (verde = correcto, amarillo = advertencia, rojo = error); ③ Añada las anotaciones y etiquetas de umbral necesarias a los gráficos ; ④ Proporcione a la dirección una "vista general", centrada en las métricas empresariales en lugar de las métricas técnicas subyacentes . Los gráficos de ProcessOn admiten la adición de anotaciones y explicaciones de texto para ayudar a los lectores con diferentes roles a comprender el significado de los gráficos.
P5 : ¿Se pueden utilizar directamente las plantillas de operación y mantenimiento de ProcessOn?
R: Sí. Todas las plantillas de operación y mantenimiento de la comunidad de plantillas de ProcessOn admiten la clonación con un solo clic. Tras la clonación, todos los gráficos, el texto y las conexiones se pueden editar y modificar libremente. Puede ajustar el contenido según la situación real de su empresa: modificar los nombres de los dispositivos, reemplazar los iconos, añadir o eliminar nodos y ajustar los pasos del proceso, y generar un diagrama de operación y mantenimiento profesional de nivel empresarial en minutos, sin tener que empezar desde cero .
