운영 및 유지보수 업무에는 IT 인프라(서버, 네트워크 장비, 스토리지 시스템, 운영 체제, 미들웨어, 데이터베이스, 애플리케이션 서비스 등 포함)를 모니터링, 문제 해결, 성능 최적화, 용량 계획, 변경 관리 및 보안 확보하기 위한 일련의 기술적 수단과 관리 프로세스가 필요합니다. 핵심 목표는 IT 시스템이 비즈니스 운영을 안정적이고 효율적이며 안전하고 확장 가능하게 지원하도록 하는 것입니다.
운영 및 유지보수 작업에는 방대한 양의 복잡한 정보가 포함됩니다. 서버의 물리적 위치와 네트워크 연결, 시스템의 계층형 아키텍처 및 호출 관계, 표준화된 문제 해결 절차, 자산 구성 간의 종속성 등이 그 예입니다. 이러한 정보를 글로만 설명하면 내용이 장황해지고 모호해지기 쉽습니다. 차트는 이러한 복잡한 정보를 구조화하고 시각화하며 표준화하는 데 유용하며, 운영 및 유지보수 담당자, 개발팀, 그리고 경영진이 동일한 시각적 언어를 사용하여 효율적으로 소통할 수 있도록 해줍니다.
운영 및 유지보수 작업에 필수적인 차트 유형 세 가지는 다음과 같습니다 .
정의 및 용도
네트워크 토폴로지 다이어그램은 네트워크 운영 및 유지 관리 분야에서 가장 기본적이고 중요한 다이어그램 유형입니다. 노드와 링크를 사용하여 네트워크 내 다양한 장치(서버, 스위치, 라우터, 방화벽, 로드 밸런서 등) 간의 물리적 연결과 논리적 관계를 시각적으로 나타냅니다. 토폴로지 다이어그램은 운영 및 유지 관리 담당자가 전체 네트워크의 "트래픽 맵", 즉 데이터가 어디로 유입되고, 어떤 노드를 거쳐 최종적으로 어디에 도달하는지를 신속하게 파악하는 데 도움을 줍니다.
핵심 요소
전문적인 네트워크 토폴로지 다이어그램에는 다음과 같은 요소가 포함되어야 합니다.
장치 노드 : 각 네트워크 장치는 아이콘이나 사각형으로 표시되며, 일반적으로 장치 이름, IP 주소 및 모델과 같은 주요 정보가 표시됩니다.
링크 연결 : 장치 간의 연결은 네트워크 연결을 나타내며 대역폭, 링크 유형(광섬유/케이블/무선) 및 상태(정상/중단됨)로 표시할 수 있습니다.
계층적 그룹화 : 장치는 데이터 센터, 랙, VPC(가상 사설 클라우드) 및 가용성 영역과 같은 차원에 따라 그룹화되어 네트워크의 계층적 구조를 반영합니다.
상태 표시기 : 색상이나 마커를 사용하여 장치/링크의 현재 상태를 나타냅니다(녹색은 정상, 노란색은 경고, 빨간색은 오류, 회색은 오프라인).
데이터 흐름 방향 : 요청 전달 경로를 쉽게 이해할 수 있도록 화살표를 사용하여 데이터 흐름 방향을 나타냅니다.
일반적인 적용 시나리오

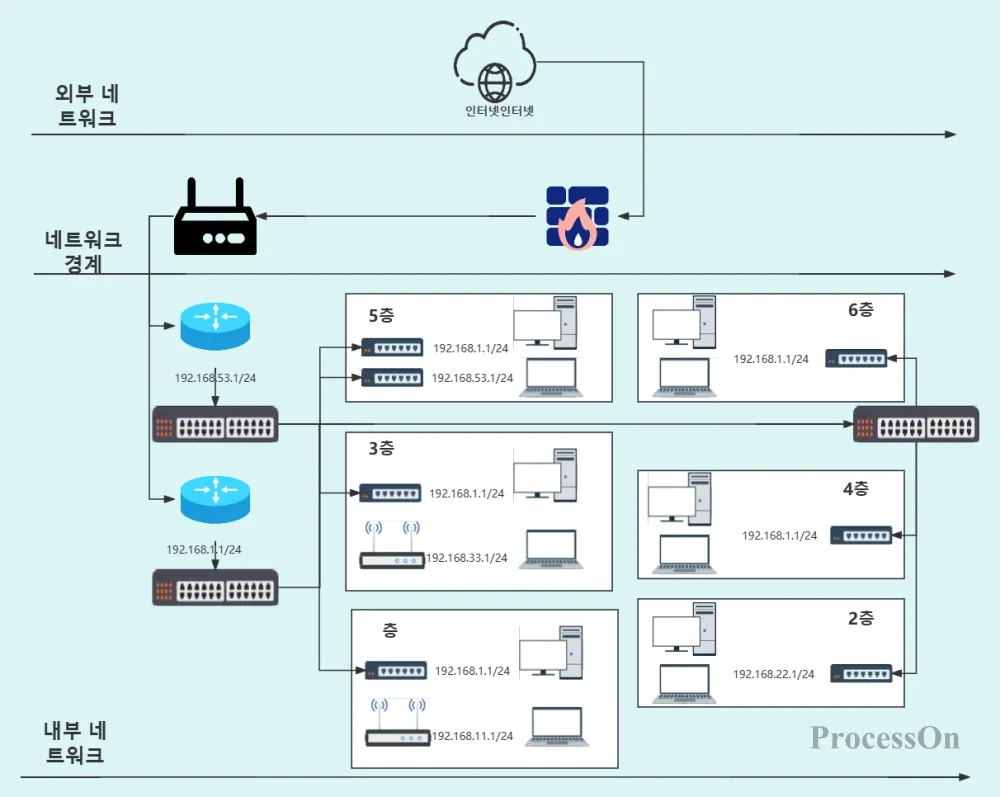

시나리오 1: 데이터 센터 네트워크 토폴로지
데이터센터 토폴로지는 네트워크 토폴로지 다이어그램의 가장 대표적인 활용 사례로, 단일 데이터센터 또는 서버실 내 모든 네트워크 장치의 전체 배치도를 보여줍니다. 인터넷 게이트웨이, 경계 방화벽, 코어 스위치, 집계 스위치, 액세스 스위치부터 랙에 있는 서버까지 전체 연결망을 포괄합니다. 데이터센터 토폴로지의 핵심 가치는 네트워크 지터나 장애 발생 시 유지보수 담당자가 토폴로지 링크를 따라 단계별로 문제를 해결할 수 있도록 지원한다는 점에 있습니다. 장애의 원인이 ISP 게이트웨이, 코어 스위치 오작동, 특정 액세스 스위치의 다운 등 무엇이든 간에, 토폴로지를 통해 특정 물리적 장치 또는 링크의 위치를 정확하게 파악할 수 있습니다.

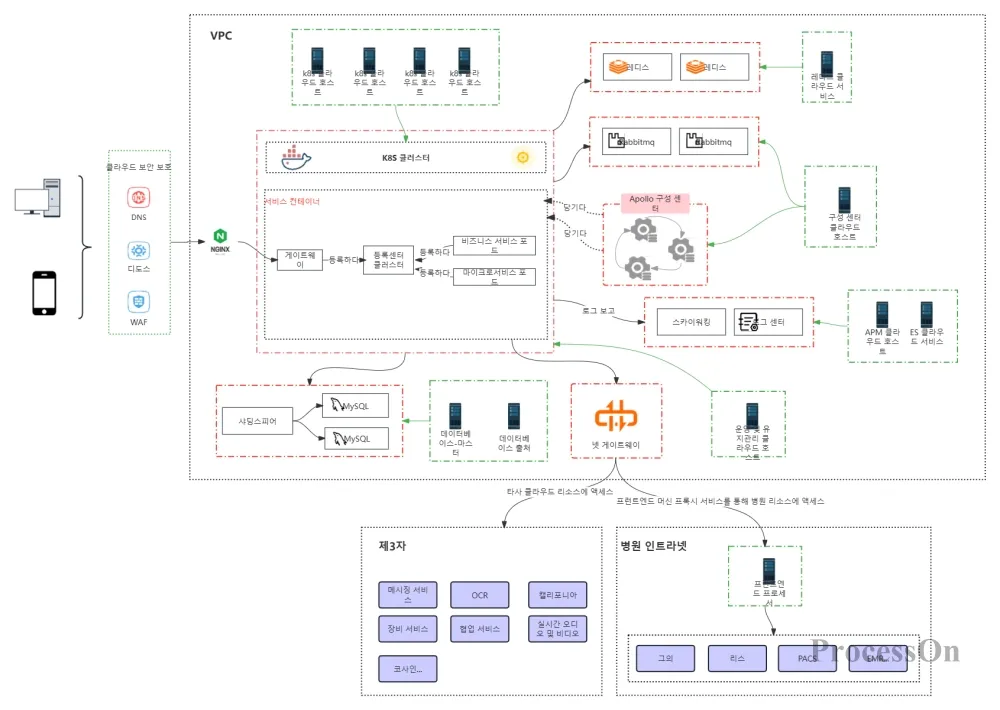

시나리오 2: 마이크로서비스 네트워크 토폴로지
마이크로서비스 아키텍처에서는 서비스 인스턴스 수가 수백 개에 쉽게 도달할 수 있으며, 이러한 인스턴스는 동적으로 생성되고 소멸되므로 기존의 디바이스 수준 토폴로지는 충분하지 않습니다. 마이크로서비스 네트워크 토폴로지는 물리적 디바이스가 아닌 서비스를 노드로 사용하여 서비스 간의 네트워크 호출 관계를 나타냅니다. 이러한 관계에는 서비스 간의 HTTP/gRPC 호출 경로, API 게이트웨이 라우팅 규칙, 서비스 등록 및 검색 메커니즘(Nacos/Eureka/Consul 등), 메시지 큐(Kafka/RocketMQ)의 생산자와 소비자 관계, 그리고 Kubernetes 클러스터에서 Ingress에서 Service를 거쳐 Pod로 이어지는 트래픽 전달 경로 등이 포함됩니다.
정의 및 용도
시스템 아키텍처 다이어그램은 애플리케이션 서비스 간의 호출 관계, 데이터 흐름 경로, 기술 구성 요소(캐시, 메시지 큐, 데이터베이스 등)의 배포 위치, 시스템과 외부 인터페이스 간의 상호 작용 방식 등 IT 시스템의 전체 구조를 보여주는 데 사용됩니다. 이를 통해 운영 및 유지 관리 담당자와 개발 팀은 시스템을 구성하는 요소들과 그 요소들이 어떻게 상호 작용하는지 거시적인 관점에서 이해할 수 있습니다.
일반적인 적용 시나리오

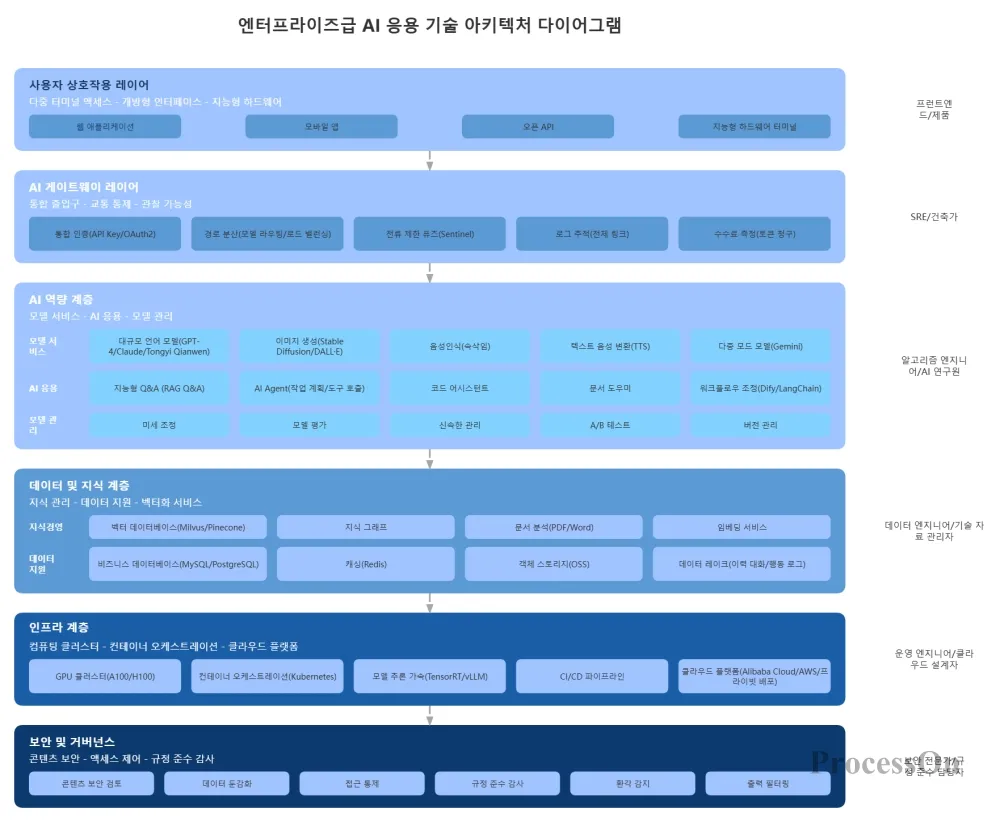

시나리오 1: 애플리케이션 시스템 아키텍처 설계 및 검토
새로운 시스템을 구축하거나 대규모 아키텍처 재구성을 진행할 때, 애플리케이션 아키텍처 관점은 기술 검토 회의에서 핵심적인 결과물이자 주요 논의 주제입니다. 운영팀은 아키텍처 다이어그램을 활용하여 솔루션의 합리성과 유지보수성을 평가합니다. 예를 들어, 단일 장애 지점 위험(단일 인스턴스 배포 여부), 확장성(향후 확장 시 아키텍처적 병목 현상 발생 여부), 의존성 복잡성(호출 체인이 너무 길어 장애 전파 위험이 높은지 여부) 등을 파악합니다.

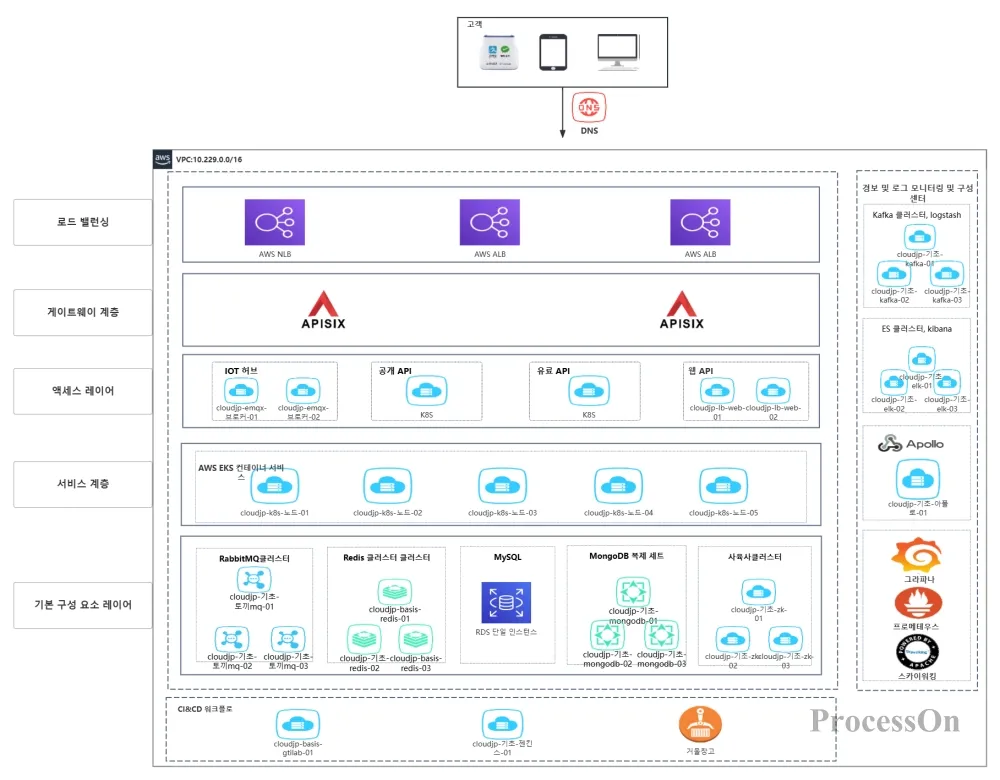

시나리오 2: 배포 아키텍처 및 확장 계획
배포 아키텍처 다이어그램은 일상적인 운영 및 유지 관리 작업의 핵심 기반 중 하나입니다. 비즈니스 성장에 따라 확장이 필요할 때, 배포 아키텍처 다이어그램은 각 서비스의 현재 인스턴스 분포, 가용 영역 및 리소스 사양을 명확하게 보여주어 운영 및 유지 관리 담당자가 어떤 서비스에 확장이 필요한지, 몇 개의 인스턴스를 확장해야 하는지, 어느 가용 영역에 노드를 추가해야 하는지, 그리고 이것이 기존 클러스터의 스케줄링 전략에 어떤 영향을 미칠지 정확하게 판단하는 데 도움을 줍니다. 컨테이너 환경에서는 배포 아키텍처 다이어그램을 사용하여 노드 선호도, 파드 비선호도 및 리소스 할당량과 같은 Kubernetes 클러스터 전략을 계획하기도 합니다.

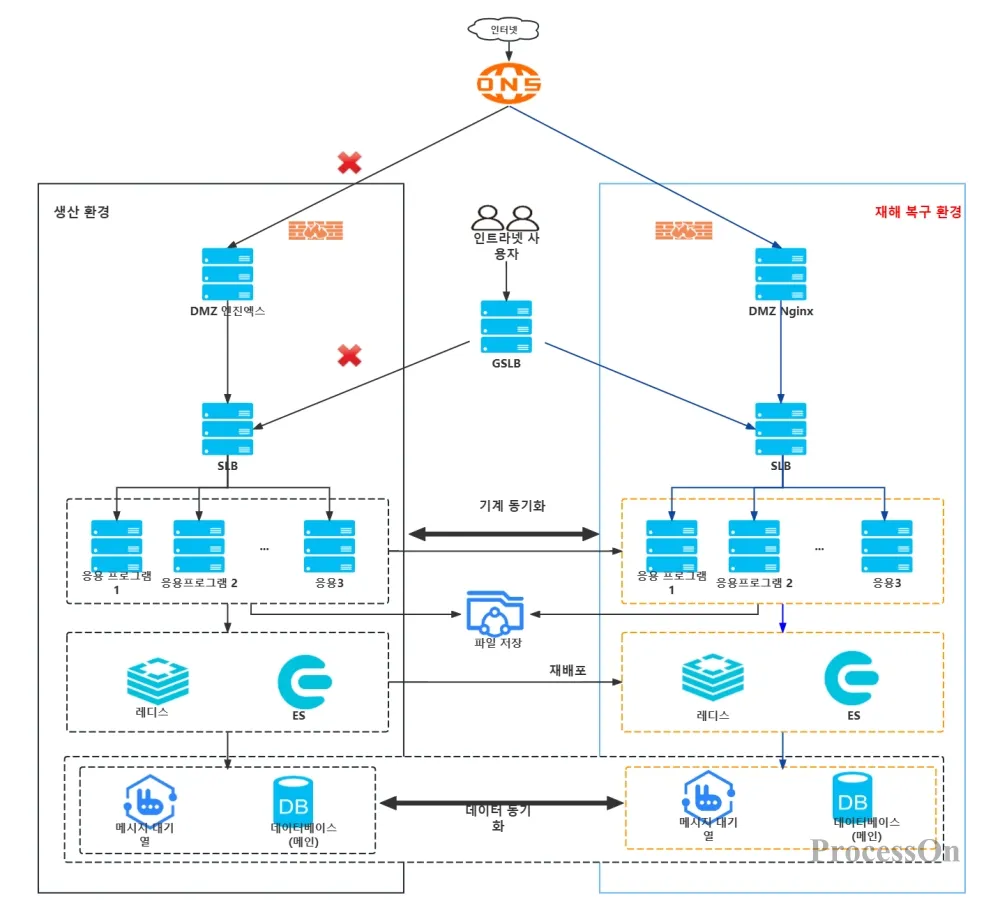

시나리오 3: 재해 복구 아키텍처 및 재해 복구 훈련
재해 복구 아키텍처 뷰는 시스템 고가용성을 보장하는 핵심 도구입니다. 운영팀은 재해 복구 아키텍처 다이어그램을 기반으로 재해 복구 계획(DRP)을 수립하고, 정기적인 재해 복구 전환 훈련을 실시하며, 데이터 동기화 링크의 효율성, 전환 프로세스의 실행 가능성, 그리고 대체 계획의 신뢰성을 검증합니다. 또한 재해 복구 아키텍처 뷰는 경영진에게 시스템의 고가용성 역량을 시각적으로 보고하는 데 유용한 도구 역할을 합니다. 이 다이어그램은 시스템이 로컬 액티브-액티브 배포 및 원격 재해 복구와 같은 재해 복구 기능을 갖추고 있는지 여부를 명확하게 보여줍니다.

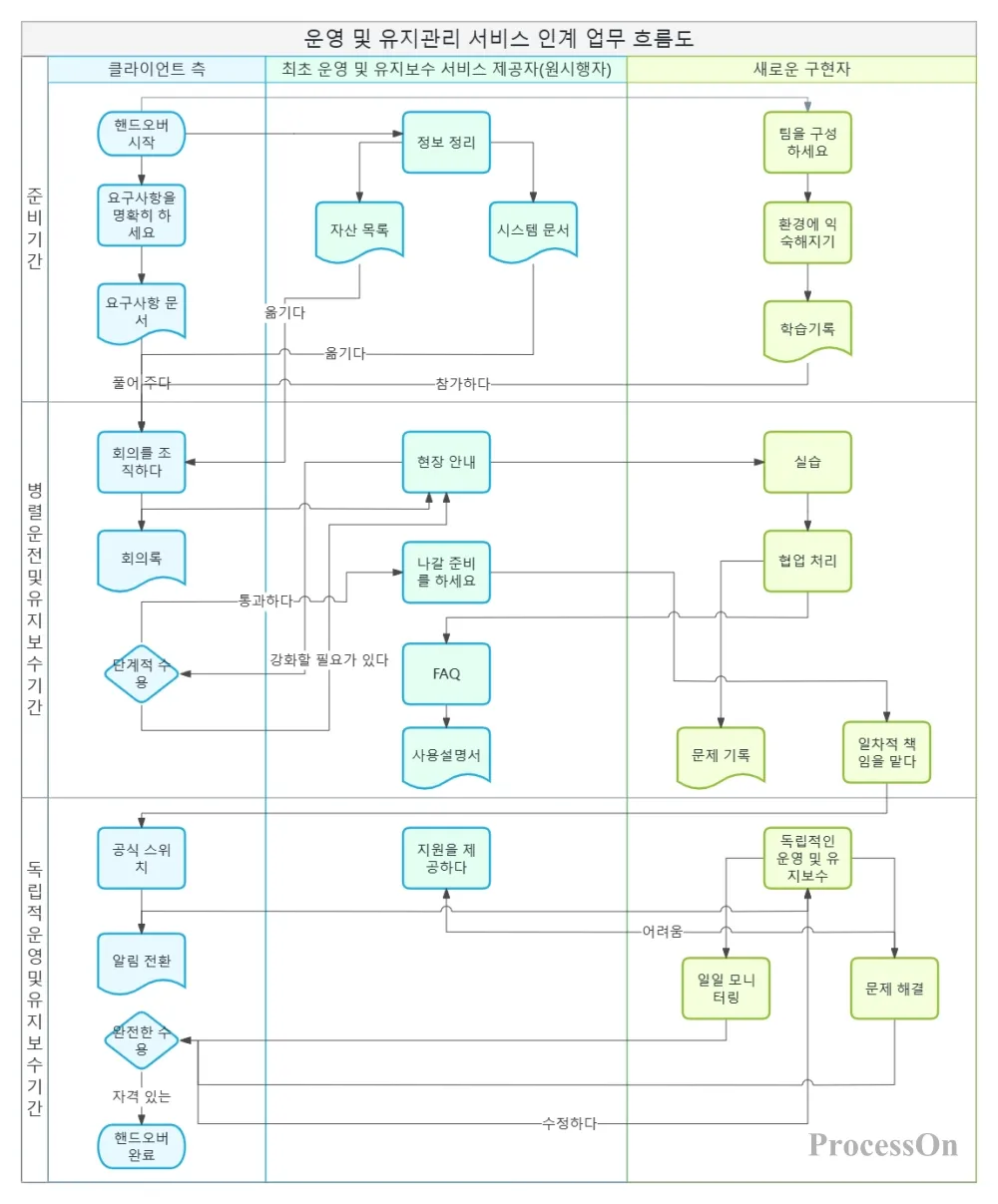

정의 및 용도
운영 및 유지보수 흐름도는 표준화된 운영 및 유지보수 프로세스를 시각적으로 표현하는 도구입니다. 전체 운영 및 유지보수 프로세스를 여러 단계로 나누어 각 단계의 실행자, 판단 조건, 입력 및 출력, 예외 처리 절차 등을 명확하게 정의합니다. 이를 통해 운영 및 유지보수 작업이 개인적인 경험에 의존하는 것이 아니라 통일되고 재현 가능한 표준화된 프로세스를 따르도록 보장합니다.
순서도 기호 표준
표준 순서도는 통일된 기호 언어를 사용합니다. 둥근 사각형은 "시작/끝"을, 직사각형은 "처리/작업 단계"를, 마름모는 "판단/결정 노드"를, 평행사변형은 "입력/출력"을 나타내고, 화살표는 흐름 방향을 나타냅니다. 표준화된 기호를 사용하면 팀 간에도 원활한 가독성을 보장할 수 있습니다.
일반적인 적용 시나리오
오류 분석 및 사후 검토: 오류 분석에서는 순서도가 실행 표준화 여부를 확인하는 "표준 답변" 역할을 합니다. 오류 사후 검토에서는 순서도를 사용하여 어떤 단계에서 오류가 발생했는지 분석합니다 .

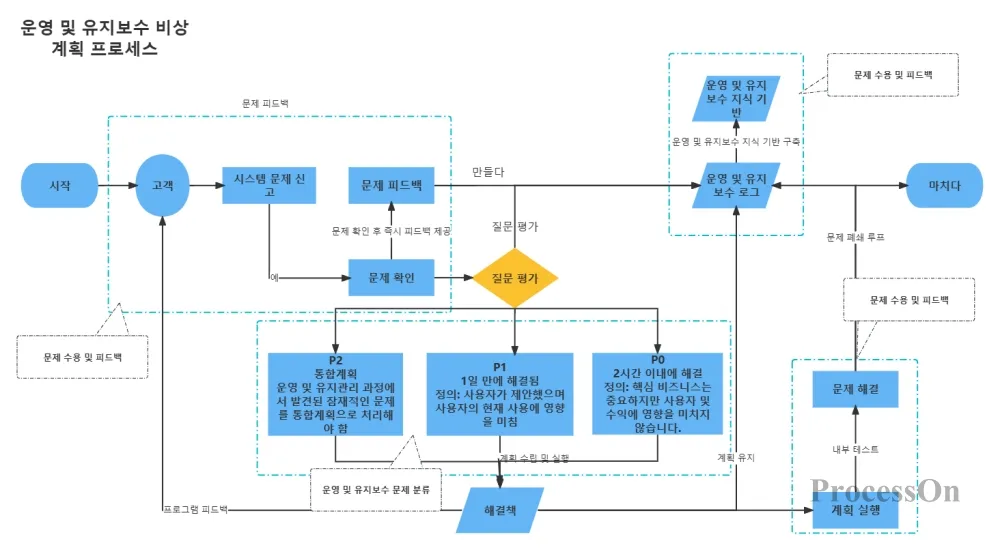

IT 소프트웨어 운영 및 유지 관리 - 운영 및 유지 관리 대응 프로세스
많은 사람들이 처음 시각화를 만들 때 CPU, 메모리, 디스크, IO, 대역폭, Pod 상태, 스레드 풀 등 모든 데이터를 하나의 차트에 crammed 넣으려고 합니다. 그 결과, 패널을 8페이지나 스크롤해야 하고, 결국에는 너무 귀찮아서 열어보지도 않게 됩니다 .
올바른 접근 방식 : 각 차트는 하나의 핵심 지표 또는 하나의 특정 이슈에 집중해야 합니다. 하나의 차트에 모든 정보를 crammed 넣는 것보다 여러 개의 차트를 사용하는 것이 더 효과적입니다.
운영 지표는 평면적이고 단순한 방식으로 제시되어서는 안 되며, 수준별로 분류되어야 합니다 .
인프라 계층 : 노드 리소스 및 서비스 상태 - 현장 운영 엔지니어용
애플리케이션 계층 : 인터페이스 시간 소모 및 예외 발생 횟수 – SRE 및 개발자를 위한 정보
비즈니스 영역 : 결제 성공률, 전환율 – 관리자 및 비즈니스 이해관계자용
훌륭한 차트는 데이터를 표시할 뿐만 아니라 정보도 전달합니다.
색상은 의미를 명확히 해야 합니다. 녹색은 정상, 주황색은 경고, 빨간색은 경보를 나타냅니다 .
임계값 설정: 차트에 정상 범위와 경보 임계값을 명확하게 표시하십시오 .
이상 징후 표시: 시스템에 문제가 발생하면 차트에 "매끄러운 선" 대신 명확한 레이블이 표시되어야 합니다 .
운영 차트는 한 번 작성 후 1년 동안만 사용되는 정적인 문서가 아닙니다. 시스템, 아키텍처, 모니터링 지표가 변경됨에 따라 차트도 그에 맞춰 업데이트해야 합니다. ProcessOn과 같은 온라인 차트 작성 도구를 사용하면 언제든지 수정하고 실시간으로 동기화할 수 있으므로 팀 구성원 모두가 최신 버전을 확인할 수 있습니다.
ProcessOn은 전문 온라인 차트 작성 및 협업 플랫폼으로서 운영 및 유지보수 담당자에게 원스톱 차트 작성 솔루션을 제공합니다.
방대한 템플릿 라이브러리 : ProcessOn 템플릿 커뮤니티는 운영 및 유지보수 시나리오 템플릿을 다양하게 제공합니다. 여기에는 운영 및 유지보수 서비스 보장 시스템 아키텍처 다이어그램, IT 운영 및 유지보수 아키텍처 다이어그램, 운영 및 유지보수 시스템 서비스 흐름도(스윔레인 다이어그램), 보안 운영 및 유지보수 마인드맵 등이 포함됩니다. 이러한 템플릿은 모니터링 및 점검, 비상 대응, 장애 검토, 반복적인 최적화를 포함한 전체 운영 및 유지보수 과정을 포괄합니다 .
ProcessOn은 네트워크 토폴로지 다이어그램, 배포 아키텍처 다이어그램, 스윔레인 플로우차트, ER 다이어그램, 마인드맵 등 다양한 유형의 다이어그램을 손쉽게 작성할 수 있도록 지원합니다 .
팀 협업 : 여러 사용자가 실시간으로 온라인에서 공동 편집할 수 있습니다. 운영 및 유지 관리 팀은 동일한 아키텍처 다이어그램 또는 흐름도를 공동으로 관리하여 정보 동기화를 보장할 수 있습니다. 아키텍처 다이어그램은 전체 수명 주기 관리 기록을 지원하여 클릭 한 번으로 아키텍처 진화를 확인하고 비교할 수 있습니다.
원클릭 재사용 : 적합한 템플릿을 찾은 후, 원클릭으로 복제하여 내용을 직접 수정하여 사용할 수 있으므로 처음부터 다시 그리는 데 드는 시간을 크게 절약할 수 있습니다.
Q1 : 운영 및 유지보수 토폴로지 다이어그램을 그리는 데 가장 적합한 도구는 무엇입니까?
A: 도구를 선택할 때 가장 중요한 고려 사항은 팀 협업 요구 사항과 필요한 전문성 수준입니다. ProcessOn의 드래그 앤 드롭 인터페이스와 풍부한 아이콘 라이브러리는 일상적인 요구 사항을 충족하기에 충분합니다 . 시스템에 내장된 아이콘 라이브러리가 요구 사항을 충족하지 못하는 경우 로컬 아이콘을 업로드할 수도 있습니다.
Q2 : 운영 및 유지보수 흐름도에는 어떤 핵심 요소가 포함되어야 합니까?
A: 완전한 운영 및 유지보수 흐름도에는 다음 사항이 포함되어야 합니다. ① 시작점과 종료점 (발생 조건 및 종료 상태); ② 각 단계의 실행 역할 (작업 수행자); ③ 결정 노드 (판단 조건, 예를 들어 "일상적인 오류인지 복잡한 오류인지?") ; ④ 입력 및 출력 (각 단계에 필요한 것과 출력); ⑤ 이상 처리 경로 (단계 실패 시 대체 솔루션). 스윔레인 다이어그램을 사용하면 각 역할의 책임을 명확하게 구분할 수 있습니다 .
Q3 : 운영 및 유지보수 차트는 얼마나 자주 업데이트됩니까 ?
A: 차트 유형별로 업데이트 빈도가 다릅니다. 모니터링 대시보드는 실시간 또는 거의 실시간(수초~수분)으로 업데이트되고, 추세 보고서는 일별/주별/월별로 요약됩니다. 토폴로지 다이어그램과 아키텍처 다이어그램은 인프라 변경(서버 추가, 네트워크 조정, 클라우드 마이그레이션 등)이 발생할 때 업데이트되며, 흐름도는 프로세스 최적화 또는 조직 개편 시 업데이트됩니다. 각 차트의 업데이트 시점과 사유를 기록하기 위해 "버전 관리" 메커니즘을 구축하는 것이 좋습니다.
질문 4 : 비전문가도 이해할 수 있도록 운영 및 유지보수 도표를 어떻게 만들 수 있을까요?
A: 핵심은 단순화 가 아니라 번역 입니다 . ① 기술 용어 대신 비즈니스 용어를 사용하십시오(예: "인증 서비스 QPS" 대신 "사용자 로그인 성공률"). ② 색상을 사용하여 상태 정보를 전달하십시오(녹색 = 양호, 노란색 = 경고, 빨간색 = 실패). ③ 차트에 필요한 주석과 임계값 레이블을 추가하십시오 . ④ 경영진에게 기술적인 세부 지표보다는 비즈니스 지표에 초점을 맞춘 "개요 보기"를 제공하십시오 . ProcessOn의 차트는 텍스트 주석과 설명을 추가하여 다양한 역할의 사용자가 차트의 의미를 쉽게 이해할 수 있도록 지원합니다.
Q5 : ProcessOn의 운영 및 유지 관리 템플릿을 직접 사용할 수 있습니까?
A: 네. ProcessOn 템플릿 커뮤니티의 모든 운영 및 유지보수 템플릿은 "원클릭 복제" 기능을 지원합니다. 복제 후에는 모든 그래픽, 텍스트 및 연결을 자유롭게 편집하고 수정할 수 있습니다. 회사 상황에 맞게 내용을 조정하여 장치 이름 변경, 아이콘 교체, 노드 추가 또는 제거, 프로세스 단계 조정 등을 통해 처음부터 다시 만들 필요 없이 몇 분 만에 전문적인 기업 수준의 운영 및 유지보수 다이어그램을 생성할 수 있습니다 .
